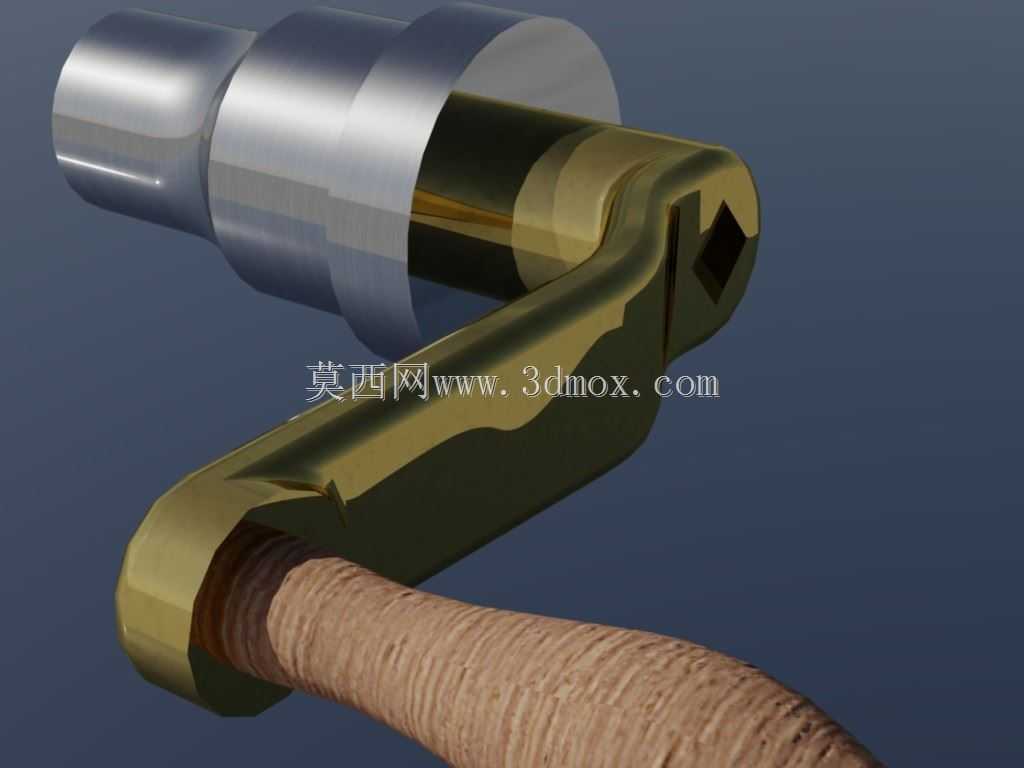

带木质握套金属曲柄手摇操作手柄

　　这类带木质握套的金属曲柄手柄，多应用在需要手动输入扭矩的小型机械设备、工装夹具、老式机床调节端、阀门启闭端以及部分轻工机械的手动操作位，在没有电动驱动辅助、需要精细微调操作力矩，或是设备应急手动操作的场景下，是非常常见的手动操作执行件。从实际使用场景来看，这类曲柄的核心作用是将人手的圆周摆动力转化为转轴的旋转扭矩，相比直柄手轮，它的力臂更长，同等握持力下能输出更大的操作扭矩，适合需要较大启闭力、但操作频率不算极高的调节工位。

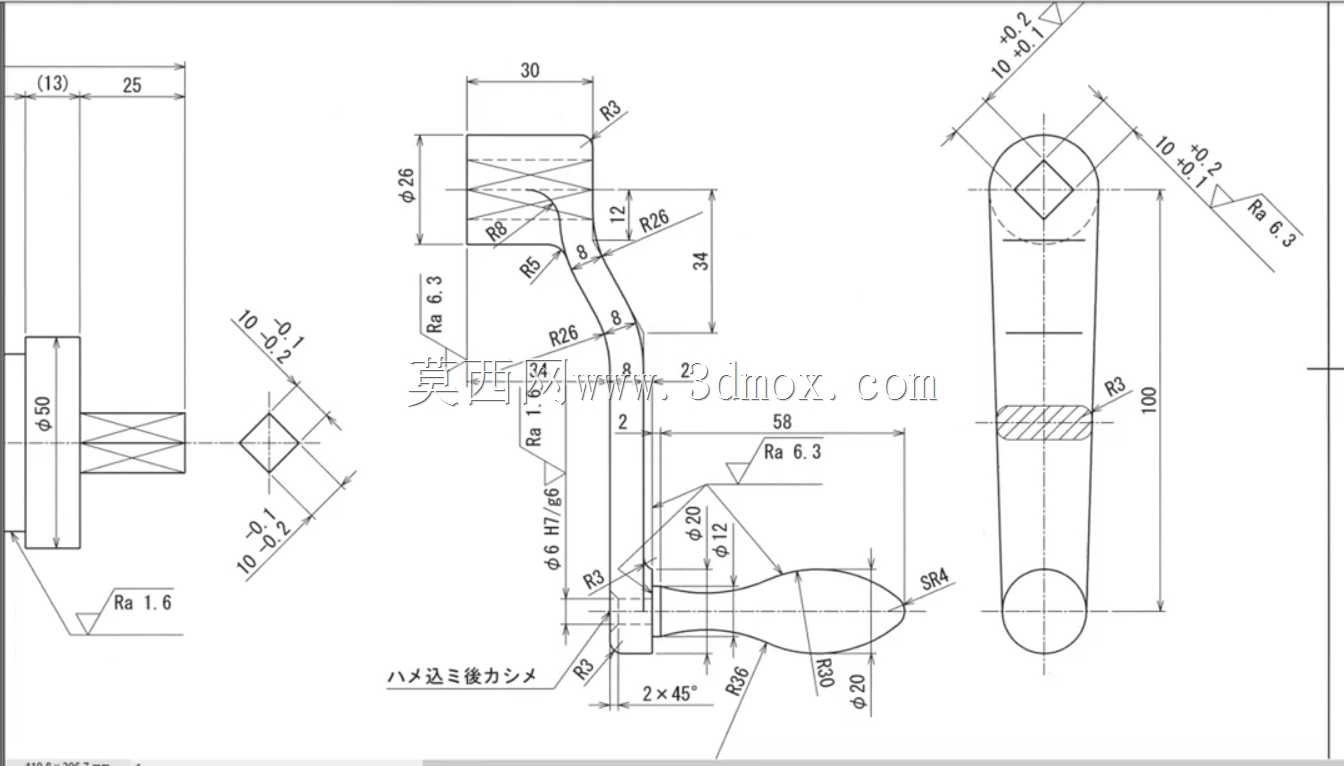

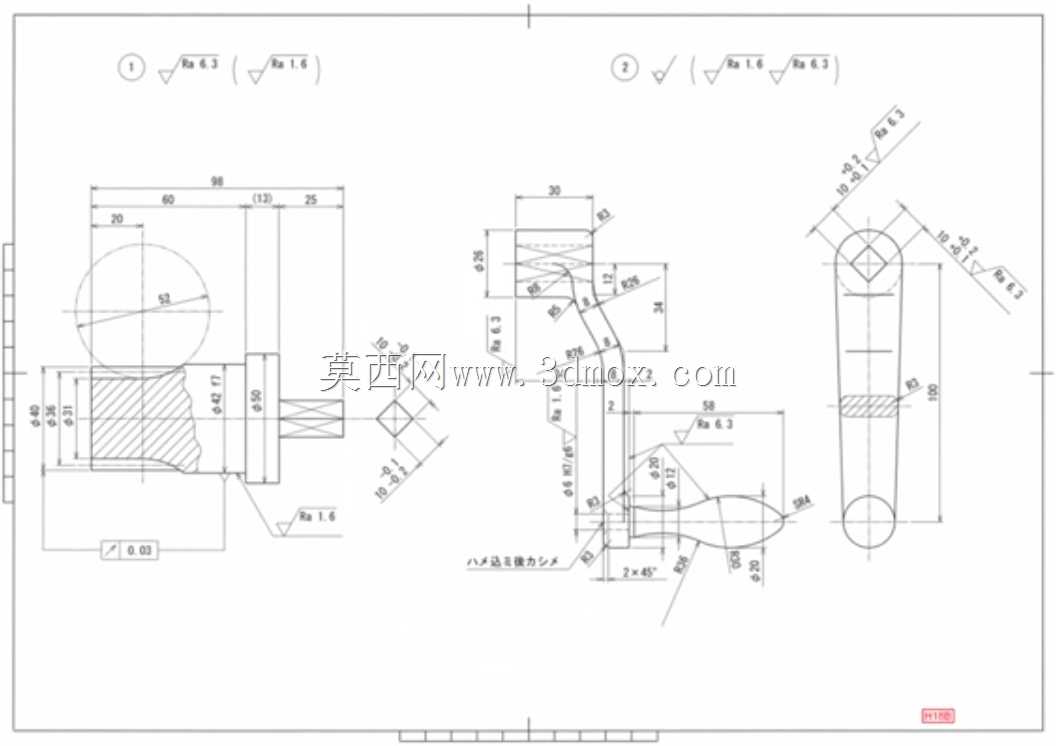

　　从结构设计逻辑来看，该曲柄的驱动端采用方孔嵌合结构，这种结构相比圆孔键连接，加工更简便，对中性好，能承受更大的冲击扭矩，不会出现长期使用后键槽磨损打滑的问题，方孔的尺寸匹配对应转轴的方头规格，安装时直接套入即可，部分同结构产品会在端侧加装顶丝孔做轴向固定，避免操作过程中手柄从转轴上脱出。曲柄的弯折臂部分采用等强度的变截面设计，靠近驱动端的位置截面更厚，能承受扭转时的最大应力，向握持端逐渐过渡收窄，在保证结构强度的前提下尽可能降低整体重量，减少长时间操作的疲劳感。金属臂的表面做了防锈钝化处理，部分工况下也会做镀硬铬处理，提升耐磨性能与抗腐蚀能力，适配车间多油污、多切削液的使用环境。

　　握持端的木质套是这类手柄的典型设计，相比全金属握柄，木材的导热系数低，在低温车间环境下操作不会出现冰手的问题，同时木材的表面摩擦系数更高，握持时不容易打滑，即使手上沾有少量油污也能保持足够的握持摩擦力，木质套的外表面做了滚花或者自然木纹的粗糙处理，贴合人手握持的弧度，长时间摇转不会硌手。握套与金属臂的连接采用过盈压装加横向销钉固定的方式，能承受摇转过程中的径向甩动载荷，不会出现握套与金属芯轴松脱转位的问题。

　　从安装边界来看，这类曲柄的回转半径是选型时的核心参数，安装时需要确认摇转全周范围内没有其他设备结构件干涉，预留出足够的人手操作空间，通常在曲柄的回转轨迹外侧需要留出至少80mm的操作余量，方便手掌握持握套完成整周转动。驱动端方孔的轴向插入深度需要与转轴方头的伸出长度匹配，避免安装后曲柄臂与设备端面发生摩擦，或是插入深度不足导致方孔受力不均出现崩裂。在实际选型替换时，除了安装尺寸的匹配，还需要确认额定操作扭矩是否满足工位需求，这类带木质握套的曲柄通常额定操作扭矩在15-25N·m区间，适合中小载荷的手动调节工位，不适合用在需要大扭矩重载启闭的场合，避免金属臂出现弯折变形。

　　从结构细节的设计考量上，曲柄臂与驱动端的连接位置做了大圆角过渡，避免应力集中导致的断裂问题，长期反复承受交变扭转载荷的位置没有尖锐的转角，能大幅提升零件的疲劳寿命。金属臂的弯折角度经过优化，摇转时握套的运动轨迹是标准正圆，不会出现偏心晃动的问题，操作时的力感均匀，不会出现转到某一角度突然卡滞的情况。木质握套的两端做了圆角收边，没有尖锐的棱角，即使操作时手滑碰到握套端部也不会造成划伤。这类手柄在实际设备维护中属于易损操作件，当木质握套出现磨损开裂、金属方孔出现磨圆变形时，需要及时更换，避免操作时打滑造成安全事故。
