带从动柱塞的凸轮轴教学演示结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:435183
  • 带从动柱塞的凸轮轴教学演示结构

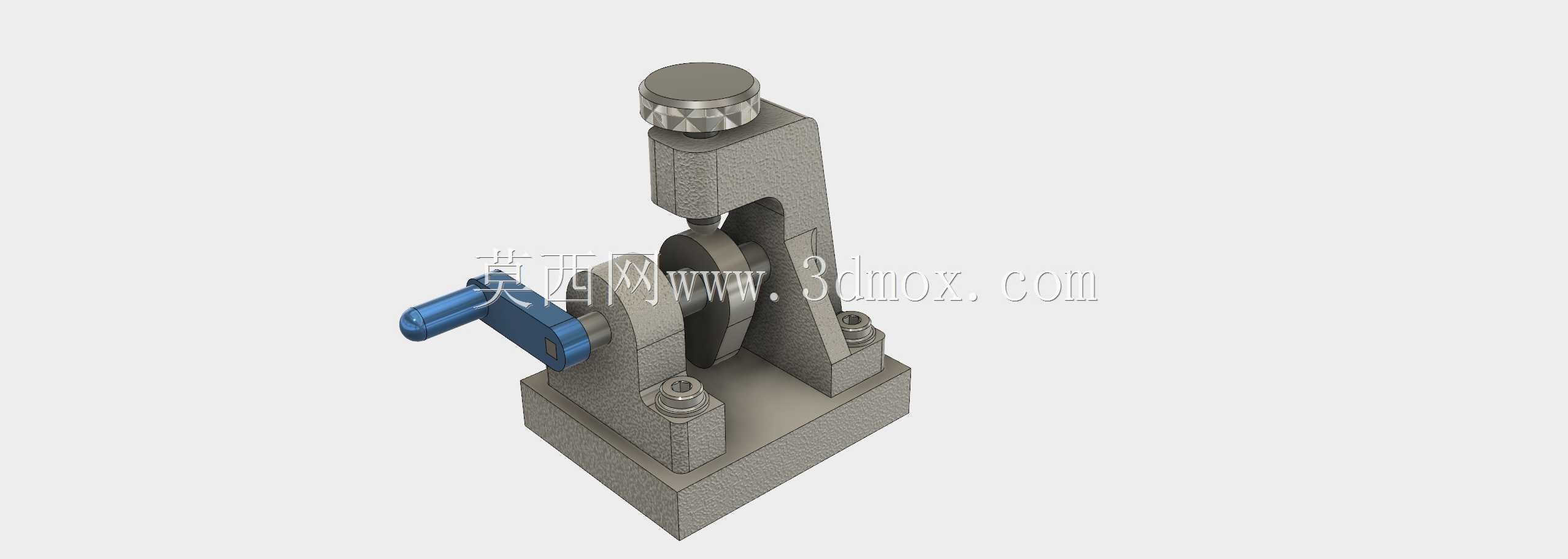

  这套凸轮轴结构在职业院校机械原理课堂、企业新员工机械传动培训场景中十分常用,核心作用是把凸轮的连续回转运动,直接转化为从动柱塞的往复直线运动,能让观察者直观理解凸轮轮廓型线与从动件运动规律的对应关系,不需要复杂的辅助讲解,就能清晰展示升程、回程、停歇阶段的运动切换逻辑。从实际使用场景来看,这类演示结构不需要对接复杂的工业负载,所有设计都围绕运动逻辑的可视化展开,底座采用一体式铸造风格的立式支座结构,安装面预留了四个对称布置的螺栓沉孔,可直接固定在教学台架或者实训工作台面上,安装边界的孔位间距适配常规实训台的T型槽间距,不需要额外制作转接板就能完成固定,整体安装后的外轮廓高度控制在200毫米以内,横向宽度不超过120毫米,

  不会占用过多实训台面空间,方便在教室或者小型实训室内多台同时布置,供学员分组观察操作。结构的核心传动部分,凸轮采用盘形轮廓设计,型线经过平滑过渡处理,运动过程中不会出现刚性冲击,从动柱塞的导向段直接集成在立式支座的上部镗孔内,导向长度占到柱塞总行程的1.5倍以上,能有效避免柱塞往复运动时出现卡滞或者偏磨的问题,柱塞顶端设置了可调行程的限位旋钮,通过螺纹配合可以微调柱塞的初始位置,演示不同初始安装位置下的从动件运动行程变化,方便讲解凸轮机构安装调整对运动输出的影响。侧面伸出的操作手柄直接和凸轮轴固连,不需要额外的驱动源,手动转动手柄就能带动凸轮匀速回转,手柄的握持段做了滚花处理,手动操作时不会打滑,转动阻尼适中,

  能让操作者清晰感受到凸轮轮廓不同位置的受力变化,理解凸轮升程阶段的负载变化规律。设计思路上完全摒弃了冗余的装饰性结构,所有外露的紧固件都采用标准内六角圆柱头螺钉,支座的加强筋布置在受力集中的立臂与底座衔接位置,既保证了整体结构的刚性,手动操作时不会出现结构晃动,又尽可能简化了零件数量,整套结构的零件总数不超过15个,方便拆解装配教学,学员可以在短时间内完成整套结构的拆装,理解每个零件的装配关系与作用。凸轮与柱塞的接触位置没有额外设置滚子,直接采用滑动接触形式,一方面简化了结构,另一方面也能直观展示平底从动件或者尖顶从动件的接触形式差异,适合作为基础凸轮传动原理的入门演示载体。在实际教学应用中,这套结构可以配合百分表使用,

  将百分表表头抵在柱塞顶端,手动转动凸轮轴的同时记录不同转角下的柱塞位移量,就能直接绘制出凸轮的运动规律曲线,把抽象的机械原理公式转化为可实测的运动数据,降低机械原理的学习门槛。结构的所有配合面都做了合理的公差预留,凸轮轴与支座的转动配合采用间隙配合,手动转动无卡滞,柱塞与导向孔的配合采用小间隙滑动配合,运动过程中无明显旷量,能保证运动演示的精度,不会因为配合间隙过大导致运动规律出现偏差。底座的底面做了平面度处理,固定在台面上后不会出现翘曲,保证整体结构的安装垂直度,避免因为安装倾斜导致柱塞运动出现侧向力,影响演示效果。
