Fusion360设计斜向支撑角度支架结构

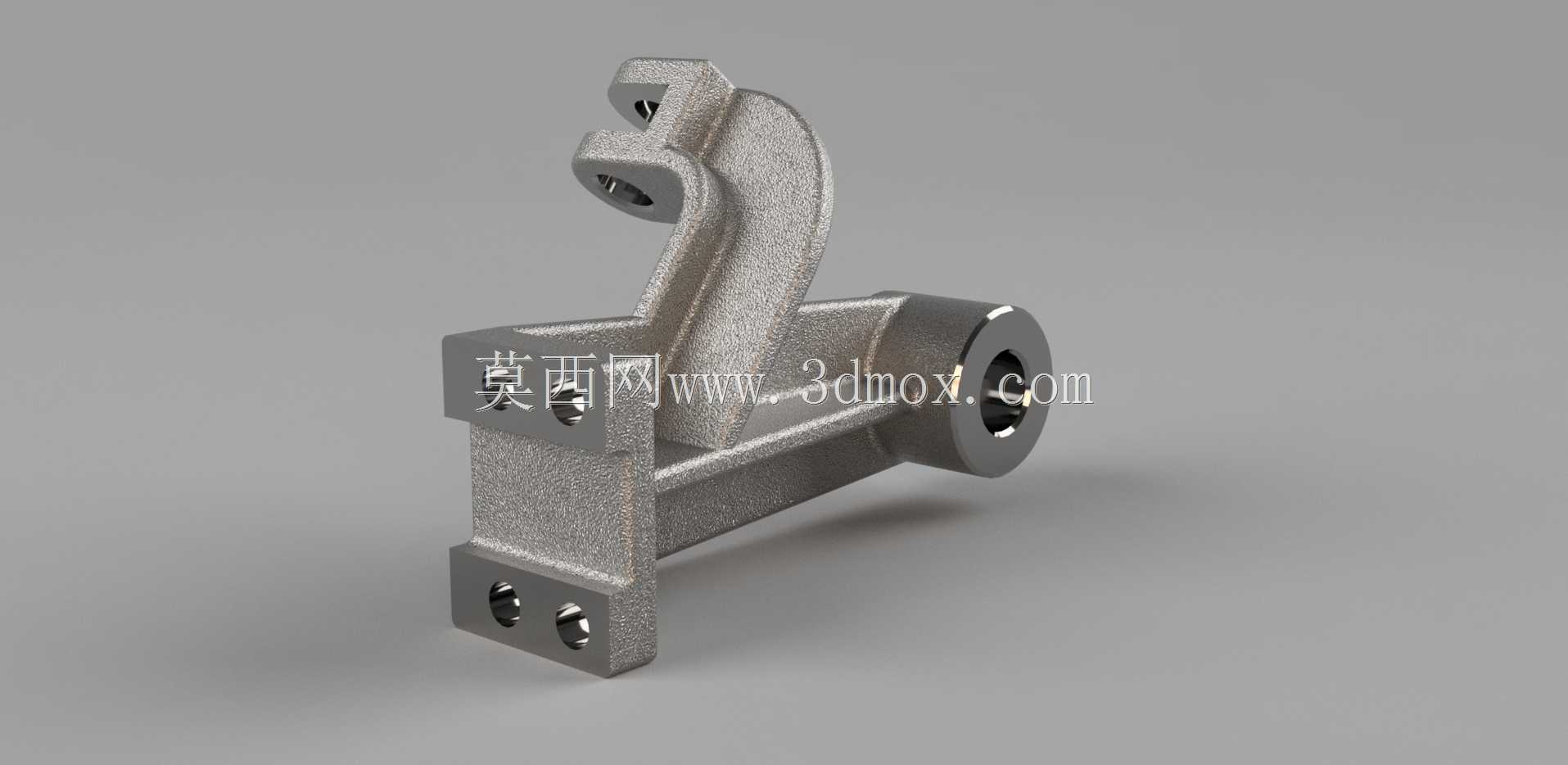

　　这类角度支架在工业设备的斜向支撑场景中应用十分广泛，常见于自动化生产线的工位辅架、检测设备的传感器安装支座、小型工装夹具的角度定位结构中，核心作用是在两个呈特定夹角的安装面之间传递载荷、固定相对位置，避免连接部位因受交变载荷出现松动或形变。从结构细节来看，该支架底部设置了带两个安装孔的方形基座，安装孔为沉孔设计，可适配内六角圆柱头螺钉，安装时螺钉头部完全沉入沉孔内，不会突出基座底面，保证基座与安装基面完全贴合，不会出现安装间隙导致的支撑不稳。基座向上延伸出带锥形加强肋的斜向支撑臂，锥形肋的厚度从基座位置向支撑臂中部逐渐收窄，这种变截面设计既保证了支撑臂在受垂直于斜向载荷时的抗弯强度，又尽可能减少了不必要的材料冗余，降低整体构件重量。

　　支撑臂上部设置了带卡槽的挂钩式连接结构，卡槽的接触面做了贴合匹配面的精加工处理，可与对应连接件的凸台完全嵌合，安装时无需额外调整对位，卡入后即可限制三个方向的平动自由度，配合侧面的紧固螺钉孔锁止后，可完全固定连接位置，不会出现相对窜动。支架侧部延伸出的筒状轴套结构，内孔为光滑通孔设计，可作为铰接支点穿装销轴，实现支架与活动构件的转动连接，轴套外圆与支撑臂之间同样设置了横向加强筋，避免轴套受径向载荷时与支撑臂的连接部位出现应力集中断裂。从安装边界来看，底部基座的安装孔中心距与常规工业铝型材的槽距完全匹配，可直接安装在30系列、40系列铝型材搭建的设备框架上，无需额外加工转接板；上部挂钩结构的卡槽宽度适配常用的15mm、

　　20mm规格的型材连接杆，侧部轴套的内孔直径为12mm，可适配同直径的标准销轴，安装时不需要定制非标准紧固件，大幅降低现场装配的配件成本。设计过程中针对斜向支撑的受力特点做了针对性优化，斜支撑臂的走向完全贴合主载荷的传力路径，将上部挂钩、侧部轴套承受的载荷直接传导至底部基座的安装面，没有多余的弯折结构造成传力路径中断，锥形肋的设置方向与主弯曲应力的方向一致，可有效分散应力集中点，避免长期受载后出现疲劳裂纹。匹配面的加工精度控制在IT7级，既保证连接时的贴合度，又不会因精度要求过高提升不必要的加工成本，沉孔的深度设计兼顾了螺钉的锁紧行程与基座的结构强度，不会因沉孔过深导致基座底面厚度不足，受载时出现基座变形。

　　这类支架在实际使用中可替代传统的焊接式斜支撑，不需要现场焊接作业，通过螺钉即可完成装配，拆装调整十分方便，当设备需要调整工位角度时，仅需松开紧固螺钉更换对应角度的支架即可，不需要对整体框架做切割改动，在小批量定制化设备的搭建中能大幅缩短装配周期，降低改造成本。针对不同的载荷场景，该结构可通过调整加强肋的厚度、安装孔的数量来适配不同的承重需求，当用于重载场景时可适当增加锥形肋的厚度、将底部安装孔从2个增加到4个，当用于轻载的传感器安装场景时可适当减薄支撑臂壁厚，进一步降低构件重量。
