带特殊槽型结构的专用皮带滑轮

项目分类:通用机械零部件 发布时间:2021-12-04 ID:435190
  • 带特殊槽型结构的专用皮带滑轮
  • 带特殊槽型结构的专用皮带滑轮
  • 带特殊槽型结构的专用皮带滑轮
  • 带特殊槽型结构的专用皮带滑轮

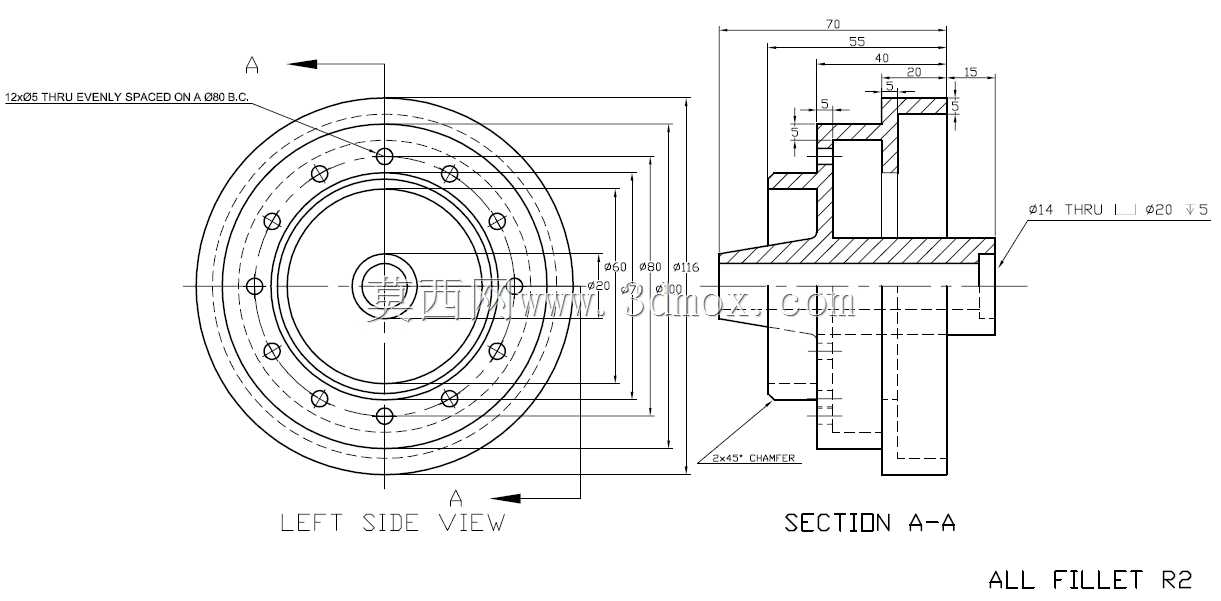

  这类带特殊槽型的皮带滑轮,主要应用在有紧凑安装空间要求的传动布局中,区别于标准V带轮、平带轮的通用槽型,它的多道环形槽做了非对称的截面设计,能适配截面形状特殊的定制传动带,避免在高速启停、变载荷传动工况下出现皮带跳齿、滑脱的问题。从实际使用场景来看,这类滑轮常出现在小型自动化输送线的端部传动位、专用包装设备的进给传动组,还有部分非标试验设备的动力传递环节,这些场景往往没有足够的空间布置标准带轮的张紧调节结构,所以带轮自身的槽型精度、形位公差就直接决定了传动的稳定性。

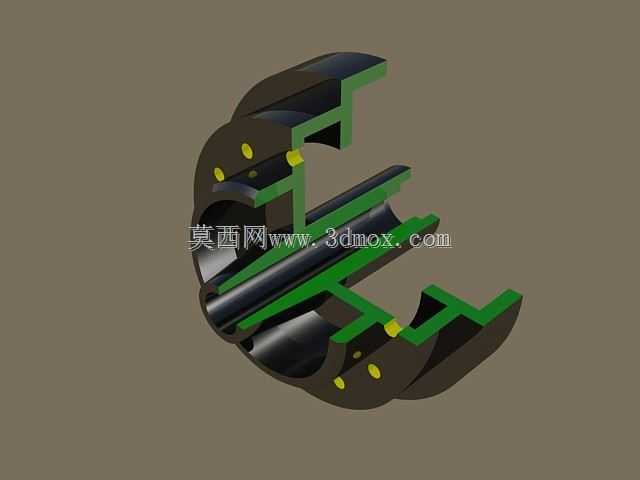

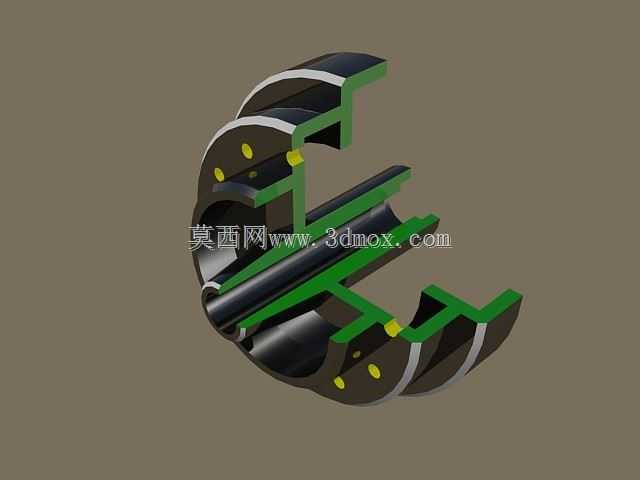

  从功能特性上看,这款滑轮的内孔做了阶梯式设计,不同直径的内孔段分别对应轴承安装位、轴肩定位面,不需要额外加装轴套就能直接适配两种不同直径的传动轴,减少了装配时的零件数量,也降低了多零件配合带来的累计公差。轮体上均匀分布的小孔是工艺减重孔,同时也能在高速运转时带动周边空气流动,带走皮带与槽面摩擦产生的部分热量,避免长时间运转后槽面温度过高加速皮带老化。轮缘处的多道环形凸起,是为了限制皮带的轴向窜动,哪怕安装时存在小幅的轴系对中偏差,皮带也不会从轮槽中脱出,降低了设备日常运维的调整频率。

  设计思路上,这款滑轮没有沿用标准带轮的等厚轮辐结构,而是采用了辐板与加强筋结合的结构,在轮槽受力最大的位置,辐板厚度做了局部加厚,对应内孔轴承位的位置,设置了径向延伸的加强筋,既保证了轮体在满载荷下的径向刚度,不会因为皮带张紧力过大出现轮槽变形,又尽可能控制了轮体的整体重量,降低转动惯量,让传动启停时的响应更迅速。槽面的粗糙度做了针对性控制,既不会因为过于光滑导致皮带摩擦力不足出现打滑,也不会因为粗糙度过高加速皮带工作面的磨损,平衡了传动效率和易损件的使用寿命。

  从安装边界来看,这款滑轮的轴向总宽度控制得比较紧凑,轮体两端的端面都做了倒角处理,安装时不需要额外修磨就能顺利推入轴承位,内孔的键槽采用了标准平键槽尺寸,能适配常用的A型平键,不需要定制非标键条。轮体外缘的最大直径经过核算,在适配对应宽度的皮带时,皮带的弯曲应力处于合理区间,不会因为带轮直径过小导致皮带反复弯折出现早期断裂。安装时需要注意,轮体的定位轴肩高度不能超过轴承内圈的高度,否则会出现轴承无法压紧、轮体窜动的问题,同时要保证轮槽的对称面与配对带轮的槽对称面重合度在允许公差范围内,避免皮带出现偏磨。在实际选型替换时,除了核对内孔直径、键槽尺寸、轮槽截面形状,还要确认轮体的最大回转半径不会和周边的机架护板、管线产生干涉,尤其是在布局紧凑的非标设备中,哪怕几毫米的尺寸偏差都可能导致装配失败。
