带安装支架的工业传动皮带张紧滑轮结构

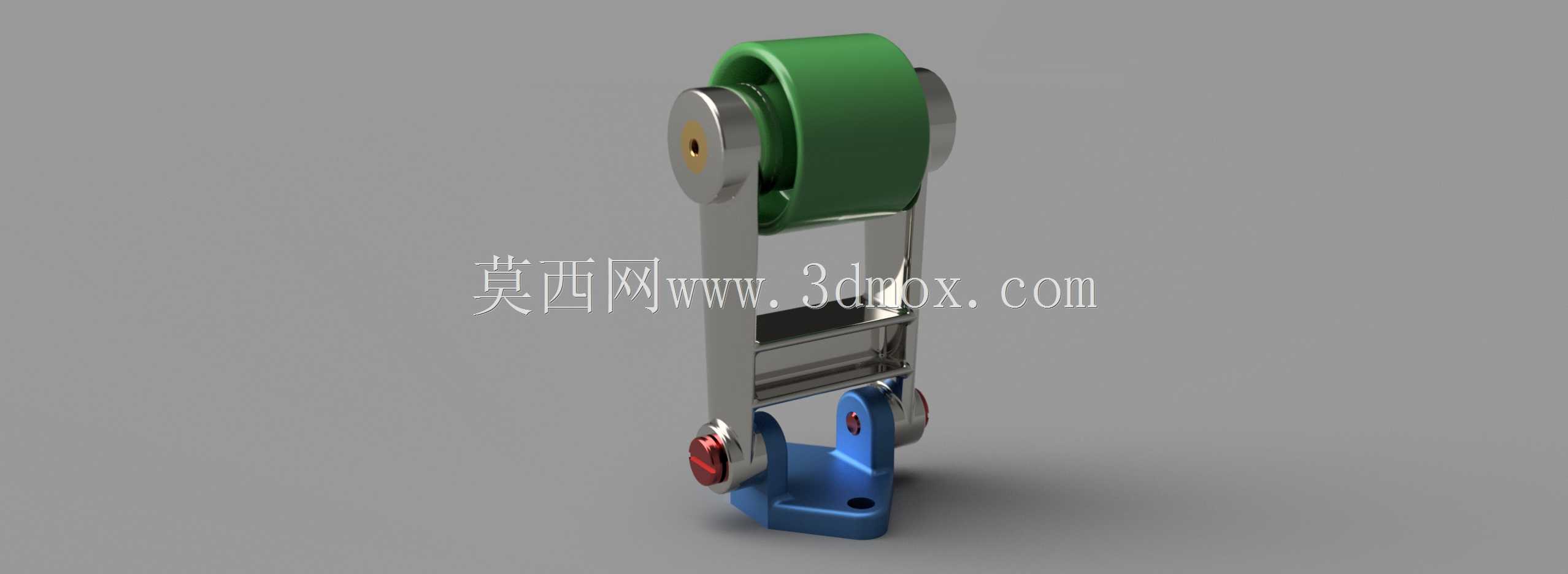

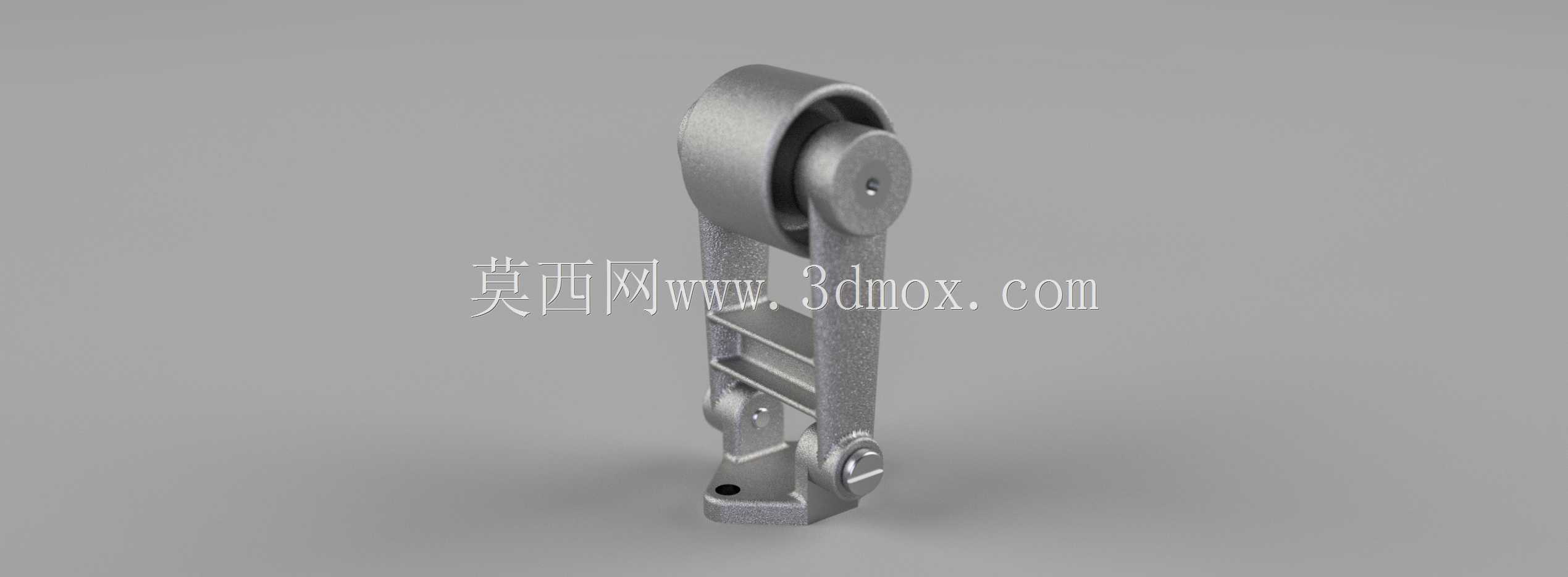

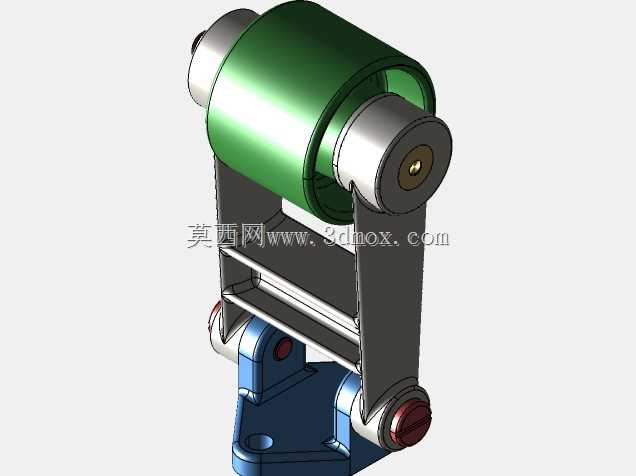

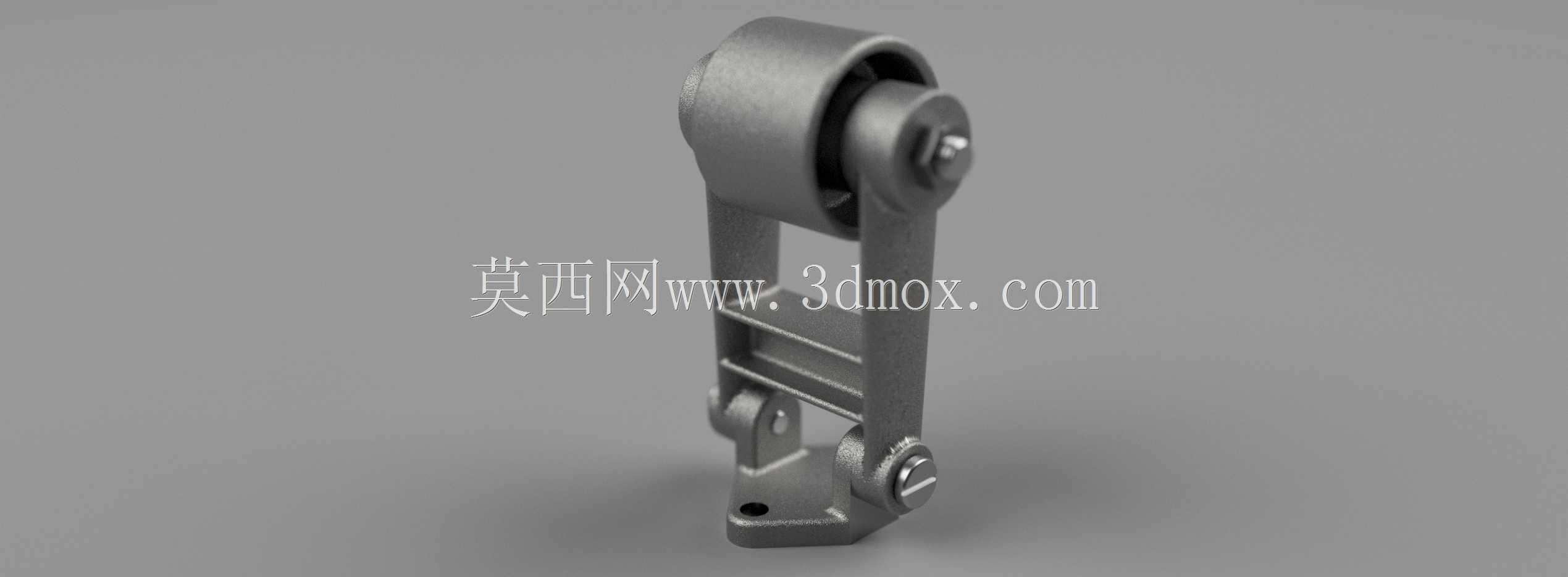

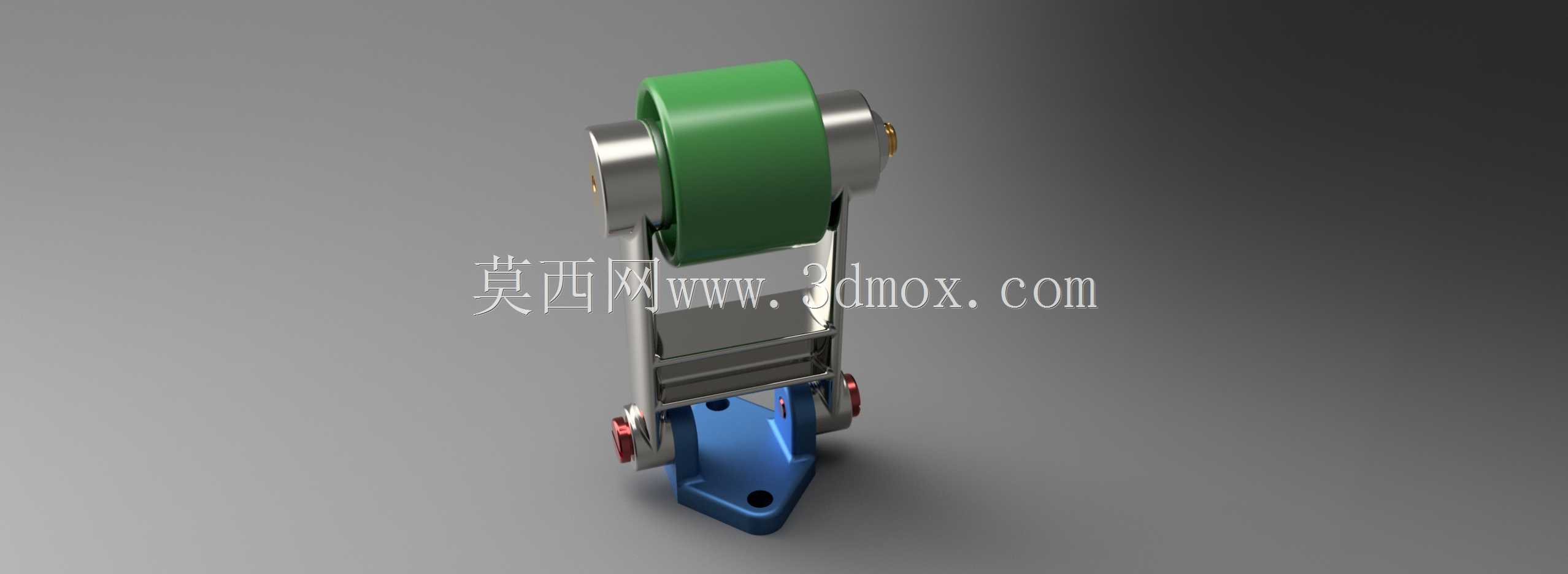

　　在带传动系统的运维与整机设计环节，张紧装置的选型与结构合理性直接决定了整套传动链路的运行寿命与传动效率，这款带安装支座的滑轮式张紧结构，正是针对中小载荷平皮带、窄V带传动场景开发的适配部件，常见于轻工输送线、小型风机传动组、农用机械附属传动、机床辅机传动单元等需要长期维持皮带预紧力的工况中。不同于市面上常见的悬臂式张紧轮结构，这款组件采用了双侧支撑的滑轮安装方式，滑轮主体通过两侧的销轴固定在U型连接架上端，轮体外侧包覆有高摩擦系数的非金属轮面，既可以降低与皮带接触时的刚性磨损，也能避免金属轮面长期运行后出现打滑、刮伤皮带工作面的问题，轮体内部集成了免维护的滚动轴承，转动阻尼控制在极低区间，不会给传动链路带来额外的功率损耗。

　　下方的连接支架采用了弯折成型的金属板材结构，U型架的两侧臂预留了长条形调节槽，安装时可以通过调整销轴在槽内的固定位置，改变整个滑轮的伸出高度，以此适配不同中心距、不同初始张紧力需求的传动系统，不需要额外加工复杂的张紧调节基座，大幅降低了现场安装调整的工作量。底部的安装支座采用了带加强筋的角座结构，支座底面为平整安装面，预留了两个螺栓固定孔，可以直接固定在设备的机架安装平面上，安装孔的间距经过标准化设计，能够适配多数工业铝型材、型钢机架的通用安装孔位，不需要额外做安装面的二次加工。从结构设计逻辑来看，这款张紧组件优先考虑了现场安装的适配性与长期运行的可靠性，轮面的宽度尺寸覆盖了常规30mm到50mm宽度的工业皮带使用需求，

　　整个组件的安装边界控制得非常紧凑，在皮带松边的狭小安装空间内就可以完成固定，不会和传动链路周边的护罩、其他传动部件产生运动干涉。实际使用时，该组件需要安装在皮带的松边外侧，通过调整滑轮的压入深度来控制皮带的预紧力，既可以补偿皮带长期运行后出现的蠕变伸长量，也能吸收传动过程中皮带产生的小幅振动，降低传动系统运行时的噪音，避免皮带因为跳动出现脱轮、打滑的问题。不同于自动张紧结构需要额外配置弹性元件，这款固定式张紧结构的结构件数量少，没有易损的弹性部件，在粉尘、潮湿等相对恶劣的工况下也能稳定工作，日常运维只需要定期检查滑轮轴承的转动状态、固定螺栓的预紧扭矩即可，不需要频繁更换易损配件。在建模过程中，

　　整个组件的装配关系完全按照实际加工装配逻辑搭建，轮体与支架的配合间隙、调节槽的行程范围、安装孔的位置公差都参考了实际工业应用的通用标准，既可以直接用于非标设备设计时的选型装配参考，也可以作为同类张紧结构开发的设计原型，帮助结构工程师快速完成张紧机构的方案设计，减少重复建模的工作量。需要注意的是，这款张紧结构的载荷适配范围偏向中小功率传动场景，在大功率重载传动场景下使用时，需要额外核算支架的结构强度与销轴的剪切强度，根据实际载荷调整板材厚度与销轴直径，避免长期运行后出现支架变形、销轴断裂的问题。
