摇杆铰接联动组件结构设计

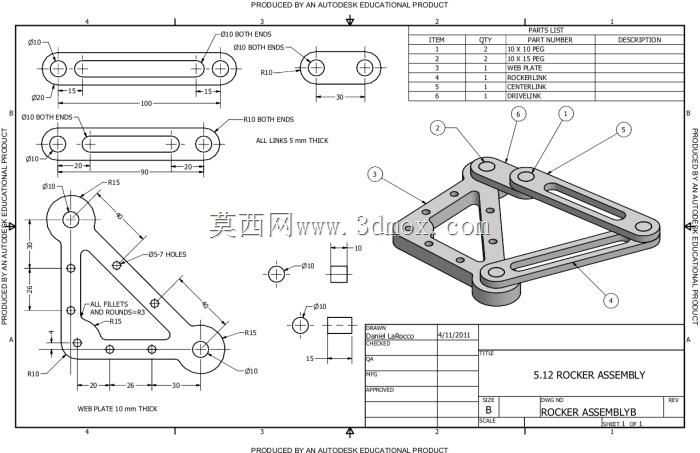

　　这套铰接联动组件常见于中小载荷的间歇传动工位，在轻工自动化生产线的工件换位机构、小型专用设备的行程切换结构、教学演示用机械原理实训台架上都能见到同类结构的应用，核心作用是把输入端的摆角位移转化为输出端的定轨迹往复动作，相比齿轮传动、带传动的结构，这类连杆铰接结构的抗冲击载荷能力更强，在存在频繁启停、瞬时载荷波动的工位上，不会出现跳齿、打滑这类传动失效问题，维护成本也更低。从结构组成来看，整套组件由三类不同形态的连杆件配合铰接销轴完成装配：两类长条形等厚连杆，两端预制同轴铰接孔，孔位边缘做了倒角去毛刺处理，避免装配时刮伤销轴表面镀层，其中一类长连杆的杆身开设通长减重槽，在不降低杆身抗弯截面模量的前提下减少整体构件重量，

　　降低铰接位的转动惯量，另一类长连杆为实心等截面结构，用于载荷传递路径上的主受力段，抵消摆角动作时的杆身扭转变形；第三类为三角形异形连接板，三个角点分别设置铰接孔位，作为整套联动结构的动作交汇节点，把两个长连杆的动作耦合后传递到输出端，板件上的多余区域做了三角形镂空处理，兼顾轻量化与结构刚度，所有板件的棱边都做了R1.5的圆角过渡，不存在锐角锐边，既避免装配调试时划伤操作人员，也能消除热处理环节的应力集中点，降低构件长期受交变载荷时出现裂纹的风险。设计层面上，所有铰接孔的孔径公差统一按H7级精度控制，配合对应精度的销轴使用时，铰接位的转动间隙控制在0.02mm以内，既不会出现卡滞问题，也不会因为间隙过大导致动作轨迹出现偏差；

　　所有连杆的厚度统一为5mm，采用板材冲压或激光切割下料后再做孔位精加工，加工工艺性好，适合小批量生产，不需要定制复杂的成型模具。尺寸边界方面，长连杆的中心距规格分为100mm与80mm两种，铰接孔的中心到杆端的距离统一为15mm，孔端的R10圆弧与杆身平滑过渡，三角形连接板的三个铰接孔中心距分别匹配对应长连杆的安装尺寸，其中一个铰接位外接输入摆臂，另外两个孔位分别连接两根长连杆，整套结构装配完成后，在水平面上的摆动范围不会超出三角形连接板外接圆120mm的半径边界，安装时只需要在安装基板上对应三个固定铰接点的位置预制螺纹孔，就能完成整套组件的固定，不需要额外设计复杂的安装支座。实际应用中，这类结构的铰接位需要定期补充润滑脂，

　　避免销轴与孔壁出现干摩擦导致的磨损，所有孔位的端面都预留了0.5mm的沉台，用于安装自润滑轴套，在无定期维护的工况下也能保证较长的使用寿命；杆身的所有非配合面做喷塑防锈处理，适合在普通车间的非腐蚀环境下长期使用，当需要调整输出端的动作行程时，只需要更换不同中心距的长连杆，不需要改动三角形连接板与安装基座的尺寸，具备不错的互换性，能适配多种不同行程需求的联动工位。在建模过程中，这类构件需要重点校验铰接位的运动干涉问题，模拟全摆角范围内所有构件的相对位置，避免杆身之间出现碰撞，同时要核算每根连杆的受力情况，根据实际载荷大小调整杆身的截面尺寸或板材厚度，避免出现杆身弯曲变形导致的动作卡滞；对于需要频繁动作的高节拍工位，还可以在铰接位加装防尘密封圈，避免车间内的粉尘、切屑进入铰接缝隙，加速构件磨损。
