带弧形槽圆柱滚轴结构设计

　　这款带弧形槽的圆柱滚轴，常见于精密进给机构、重载滚动导向组件以及需要周向限位配合的滚动传动场景中，区别于常规光面圆柱滚子，其周向分布的弧形凹槽并非减重设计，而是为了匹配配套保持架的凸点结构，或是在特定工况下嵌入弹性定位销，避免滚轴在高速往复滚动过程中出现轴向窜动、周向打滑的问题，在自动化生产线的直线导向模组、精密机床的滚动导轨副、重载输送设备的滚动支撑单元中，这类带槽滚轴的应用占比逐年提升，尤其是在需要频繁启停、换向的传动位置，常规光面滚轴容易因为接触面油膜破坏、瞬时冲击力过大出现表面点蚀，而带弧形槽的结构可以在槽内留存一定量的润滑脂，在滚动接触过程中持续形成油膜补充，降低接触面的摩擦系数，延长部件的整体使用寿命。

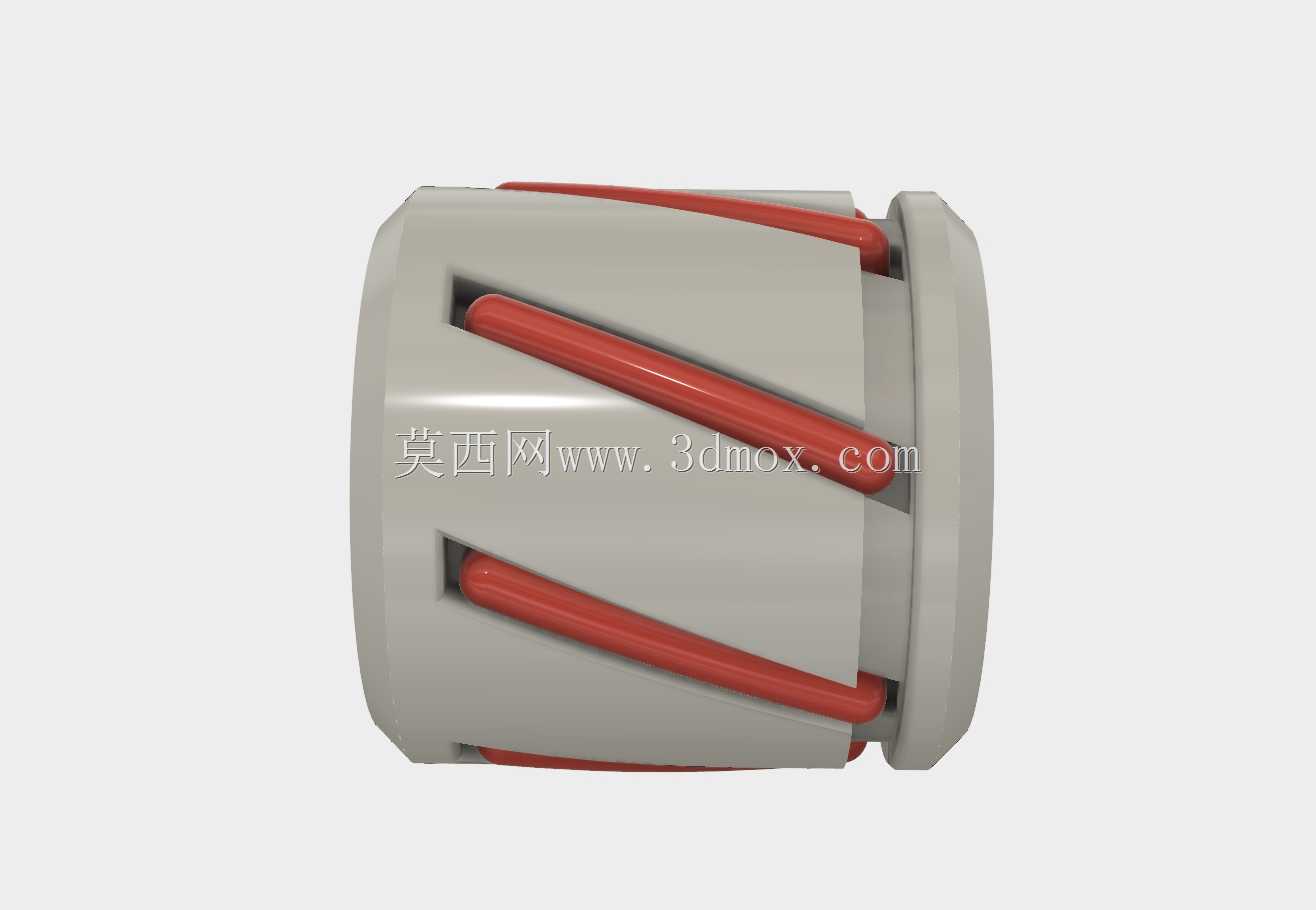

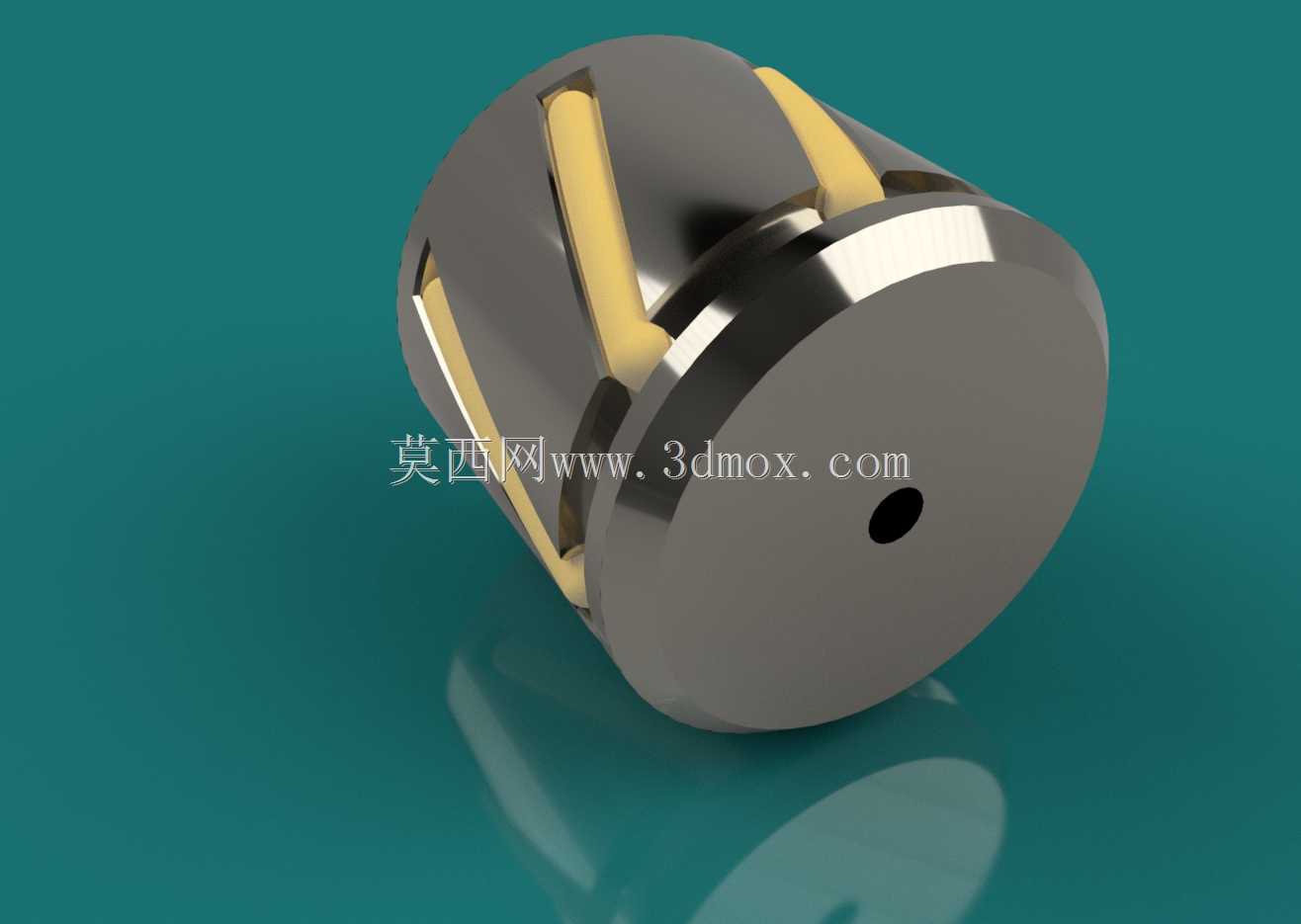

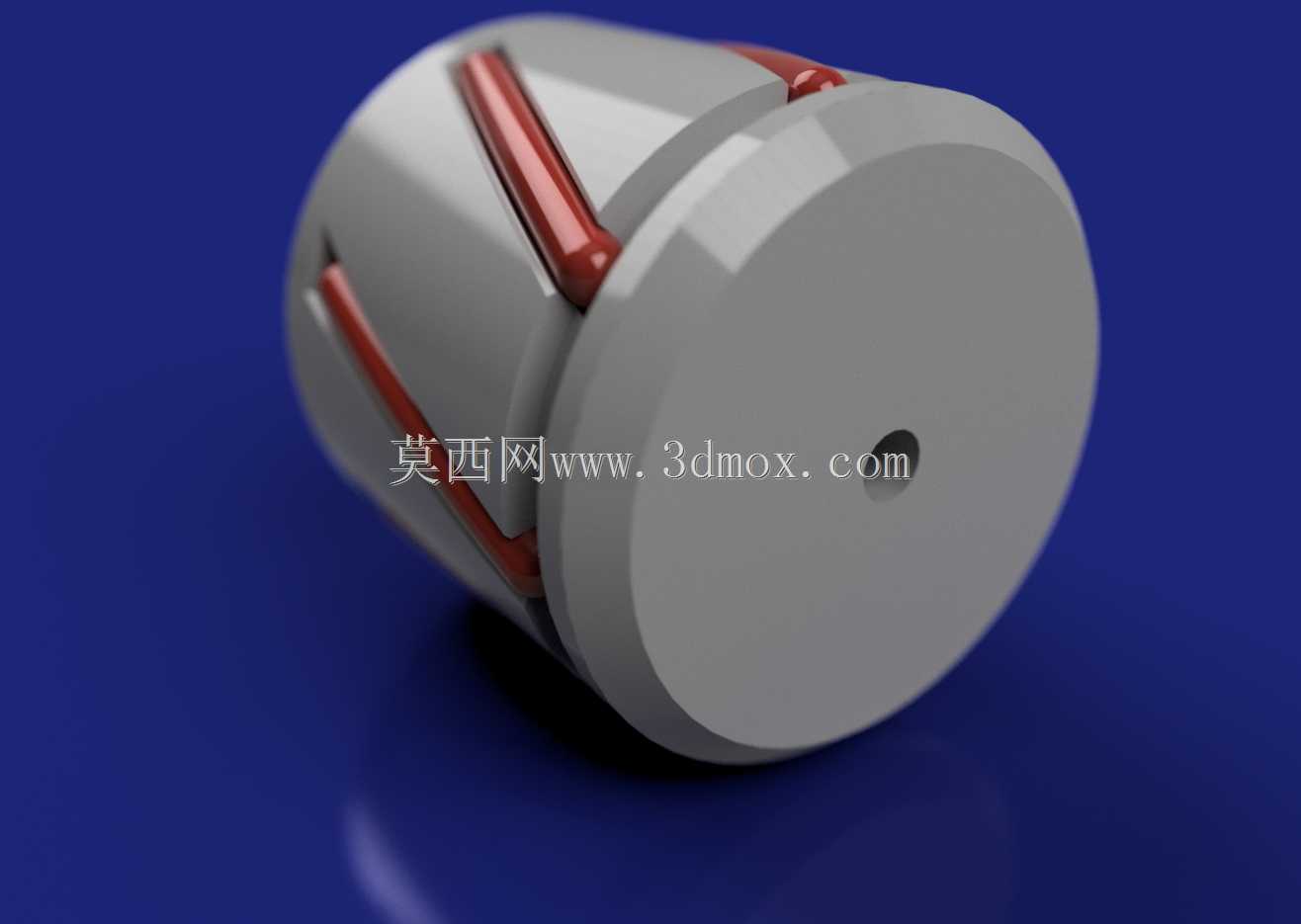

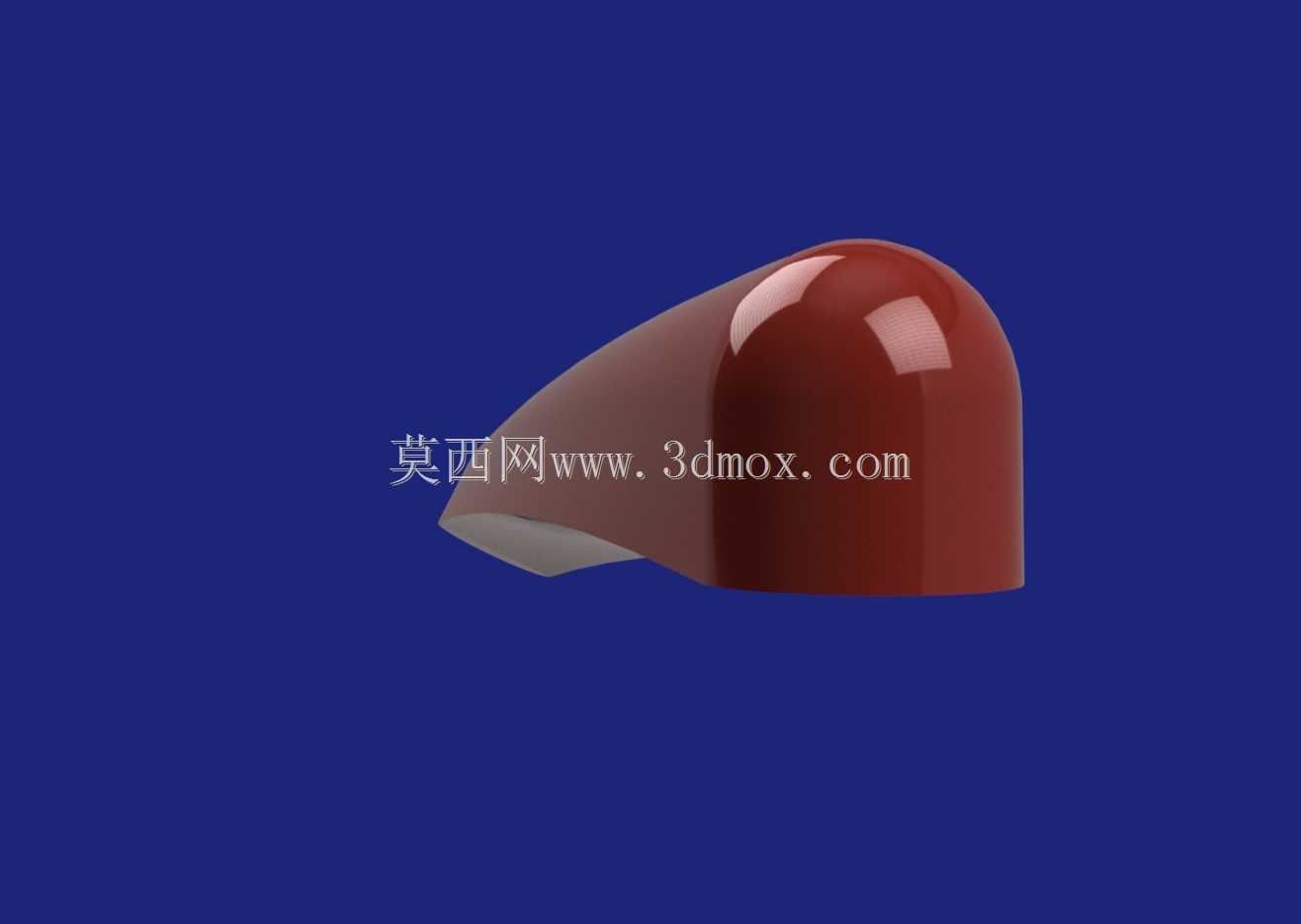

　　从结构设计逻辑来看，这款滚轴的主体为阶梯圆柱结构，大端端面设置有中心定位小孔，该孔并非工艺孔，而是安装时的定位基准，装配时可插入定位销实现滚轴与安装座的同轴度快速找正，避免压装过程中出现偏斜导致的滚轴转动卡滞。周向均匀分布的弧形槽采用变曲率放样轮廓，槽体的两端做了平滑过渡收窄，而非直槽式的通槽设计，这种设计首先是避免槽口边缘出现应力集中，在承受径向重载时，槽口位置不会因为应力突变产生裂纹；其次弧形槽的曲面轮廓与配套的滚柱、保持架凸点的接触为线接触逐步过渡到面接触，相比直槽的棱边接触，接触应力可降低40%左右，适配更高转速的运转工况。设计过程中，首先确定滚轴的主体外径与安装孔的配合公差，通常采用h6级公差，保证与安装座的间隙配合在0.01-0.02mm之间，既可以灵活转动，又不会出现过大的径向窜动；其次确定弧形槽的分布数量，通常根据承载需求设置3-6条，槽的深度控制在主体壁厚的1/6以内，避免过深削弱滚轴的整体结构强度，槽的宽度根据配套嵌入件的尺寸确定，单边预留0.05mm的间隙，保证嵌入件可以在槽内有微小的浮动量，补偿安装过程中的同轴度误差。

　　安装边界方面，这款滚轴的轴向定位依靠大端的轴肩实现，轴肩的高度设置为2mm，安装时轴肩端面与安装座的定位面贴合，承受轴向的窜动力，小端的外径略小于主体外径，方便装配时顺利导入安装孔，压装时的受力面只能选择大端端面，禁止直接敲击滚轴的外圆柱面，避免破坏工作面的粗糙度与圆柱度。滚轴的工作面粗糙度要求达到Ra0.8，弧形槽的表面粗糙度要求达到Ra1.6，槽与外圆面的过渡位置做R0.3的圆角处理，去除加工毛刺，避免运转过程中刮伤配套的保持架或密封件。在实际选型应用中，需要根据承载的径向力大小核算滚轴的接触强度，当径向载荷超过12kN时，需要对滚轴进行表面淬火处理，淬火层深度控制在1.5-2mm，表面硬度达到HRC58-62，芯部保持较好的韧性，避免冲击载荷下出现断裂。在润滑方式选择上，低速重载工况下可采用锂基脂润滑，通过弧形槽的储油结构实现长时间免维护，高速工况下可采用油气润滑，压缩空气带动润滑油通过弧形槽均匀分布到整个接触表面，降低运转过程中的温升。

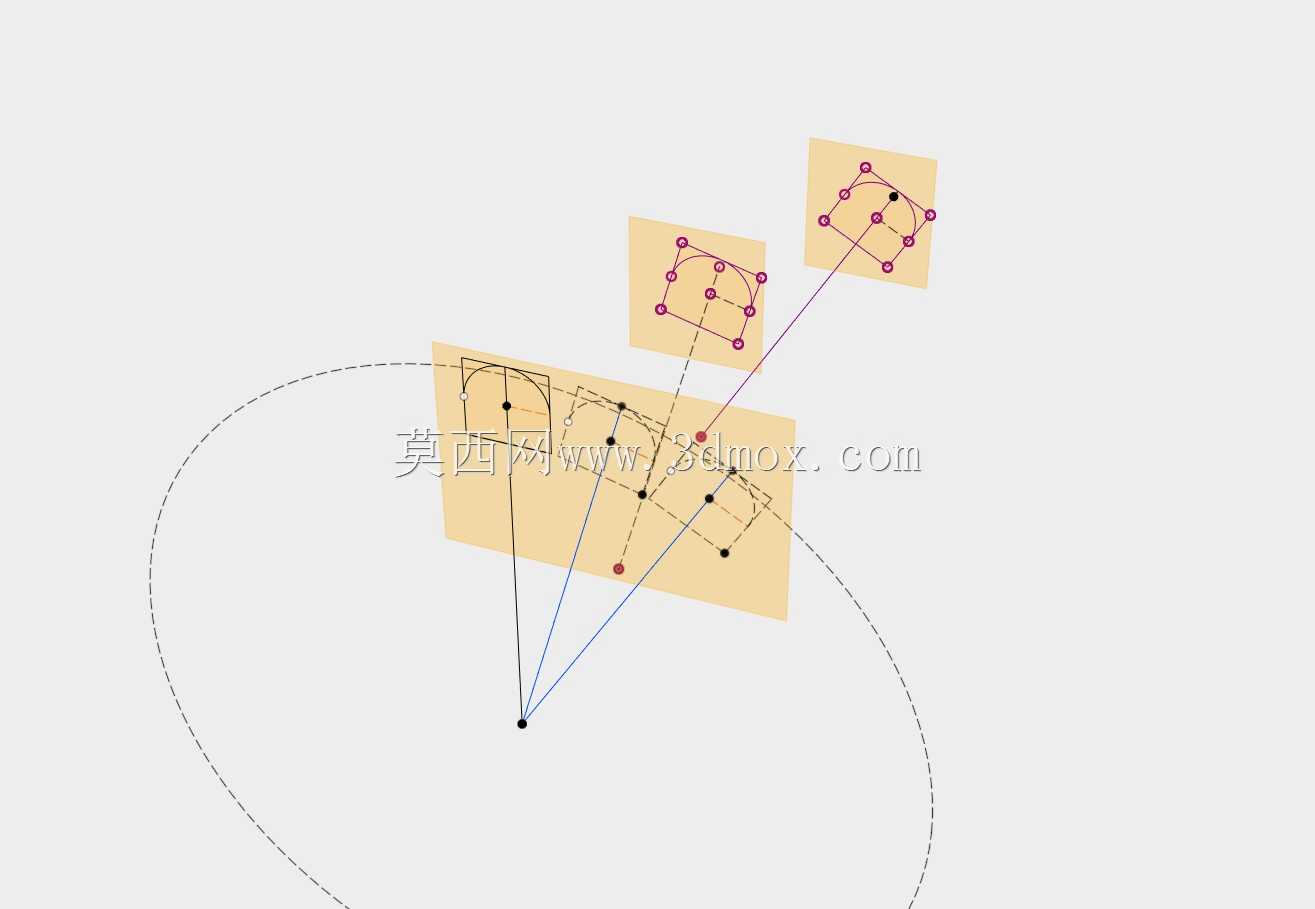

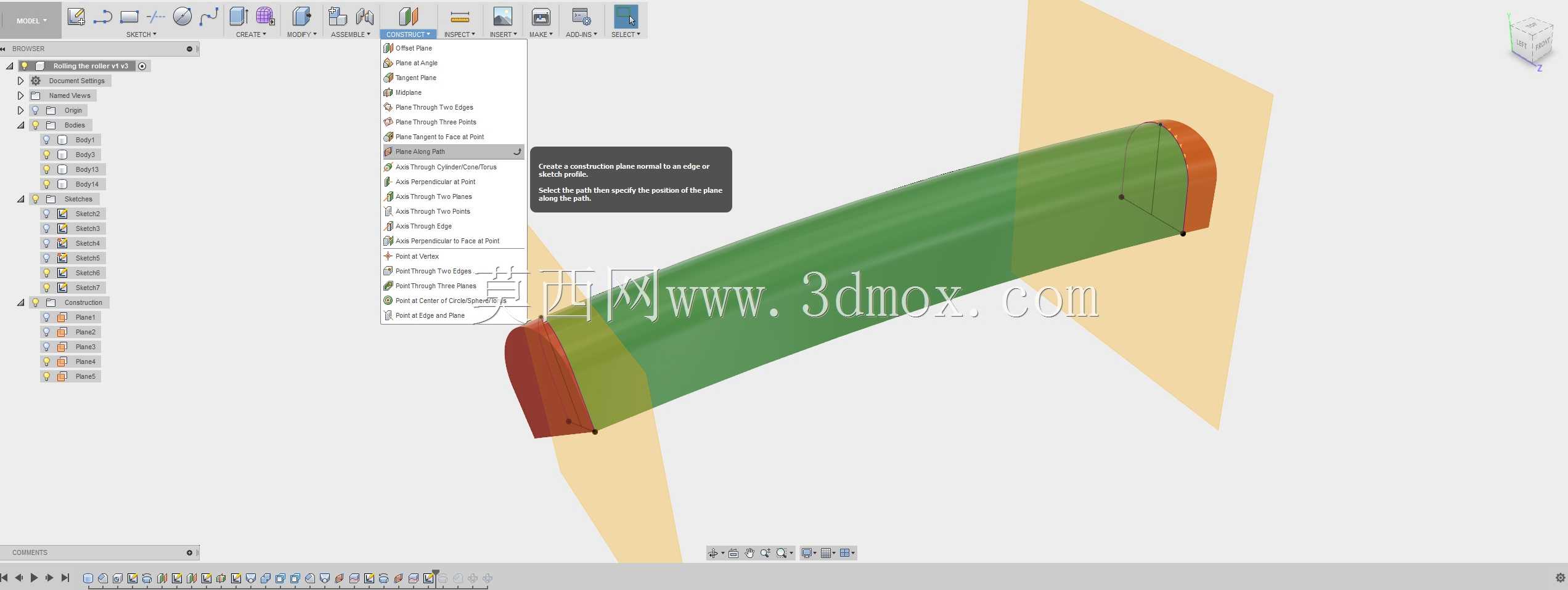

　　很多设计人员在做这类带槽滚轴的建模时，容易直接采用拉伸切除的方式做直槽，忽略了槽体的弧形过渡与曲率变化，导致实际加工出来的零件在装配时出现卡滞，或是运转过程中出现异常磨损，正确的建模逻辑是先构建滚轴的主体圆柱轮廓，再根据接触轨迹绘制三个不同截面的放样轮廓，分别对应槽体的中间位置与两端收窄位置，通过放样切除生成弧形槽结构，之后对槽体的所有边缘做圆角过渡，最后构建端面的中心定位孔，完成整体模型。需要注意的是，放样轮廓的曲率需要连续，不能出现拐点，否则加工时刀具路径会出现突变，导致槽面出现刀痕，影响表面质量。在装配验证时，需要将滚轴装入配套的安装座，转动滚轴检查是否有卡滞点，同时检查弧形槽与配套嵌入件的配合间隙，保证滚轴在全行程转动过程中，嵌入件与槽体不会出现卡涩或间隙过大的问题。
