这类多向连通的曲面交汇结构,在流体管路分配、多介质混合腔体、特种通风节点等场景中有着不可替代的应用价值,区别于常规直角三通、四通的硬转折结构,其连续顺滑的曲面过渡能够大幅降低介质流经时的局部阻力,减少湍流产生的概率,在对流体压损控制要求较高的化工管路、实验室气路分配、特种通风系统节点中,这类结构的性能优势远高于传统拼接式多通构件。从结构设计逻辑来看,该构件的核心难点在于四个方向圆柱面的平滑融合,常规的布尔运算直接合并圆柱实体,会在交汇区域产生尖锐的棱边与曲率突变,不仅会造成流体流经时的压损激增,在承压工况下还会在棱边位置形成明显的应力集中,长期受内压或交变载荷作用时,极易在应力集中位置萌生裂纹,最终导致结构失效。设计这类融合结构时,
需要先确定四个方向接口的中心轴线交汇点,保证四个接口的轴线处于同一平面且两两垂直,接口的通径尺寸保持一致,确保对接安装时能够与标准管路直接匹配,无需额外的变径转接。在曲面构建阶段,不能直接对圆柱实体做合并操作,需要先提取各圆柱在交汇区域的边界线,通过曲率连续的桥接曲面填补各圆柱面之间的空缺区域,再对所有曲面做缝合、实体化操作,最终得到的实体在所有交汇位置的曲率都是连续过渡的,不存在硬棱边与曲率突变点。从安装边界来看,该构件的四个接口端面均为垂直于自身轴线的平面,接口边缘做了统一的止口设计,安装时可直接与对应通径的管路通过焊接、法兰连接或者快装接头对接,整体外轮廓的最大包络尺寸为各接口外端面到中心交汇点距离的两倍,安装时预留的操作空间只需略大于最大包络尺寸即可,无需额外预留避让空间,因为整个外曲面都是连续顺滑过渡,不存在突出的安装耳或者突兀的结构凸起。在实际工况应用中,这类结构如果用于流体输送场景,内壁的顺滑度直接影响输送效率,建模时需要特别注意内壁曲面的连续性,不能出现局部的凹陷或者凸起,否则会在该位置形成介质滞留区,对于输送含有固体颗粒的介质或者易结垢的流体,滞留区会逐步堆积杂质,最终造成管路堵塞;如果用于结构承载类场景,比如作为多向连接的节点构件,曲面的等厚度设计是关键,整个构件的壁厚需要保持均匀一致,避免出现局部壁厚过薄导致的强度不足,或者局部壁厚过厚造成的材料浪费与成型时的缩孔缺陷。这类曲面融合结构的建模过程,
本质上是对空间曲面连续性控制能力的验证,很多初级工程师在做这类多向交汇结构时,习惯直接用布尔运算求并集,忽略了交汇区域的曲面质量,最终做出来的模型看似外形正确,实际在工程应用中会存在诸多隐患,比如用于3D打印成型时,曲率突变的位置容易出现层间结合力不足的问题;用于注塑成型时,壁厚不均与曲率突变会导致冷却速率不一致,成型后出现明显的翘曲变形;用于金属铸造时,尖锐棱边位置容易出现浇铸不足、冷隔等铸造缺陷。在做结构校验时,需要重点对交汇区域做有限元分析,在内压载荷下,该区域的应力分布应该是均匀过渡的,不存在局部应力峰值,如果出现应力集中点,就需要调整对应位置的曲面曲率,增大过渡圆角的半径,直到应力分布处于合理区间。另外,

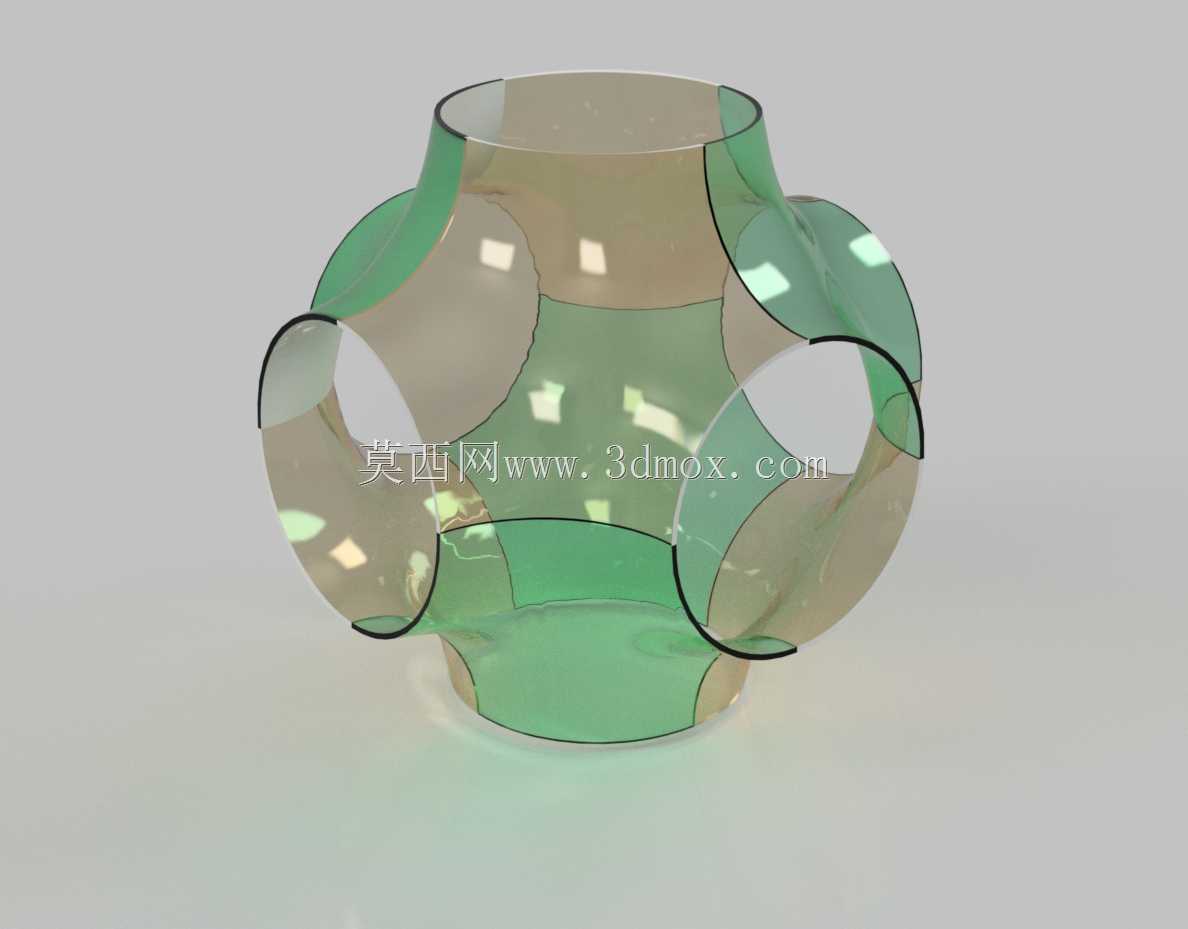

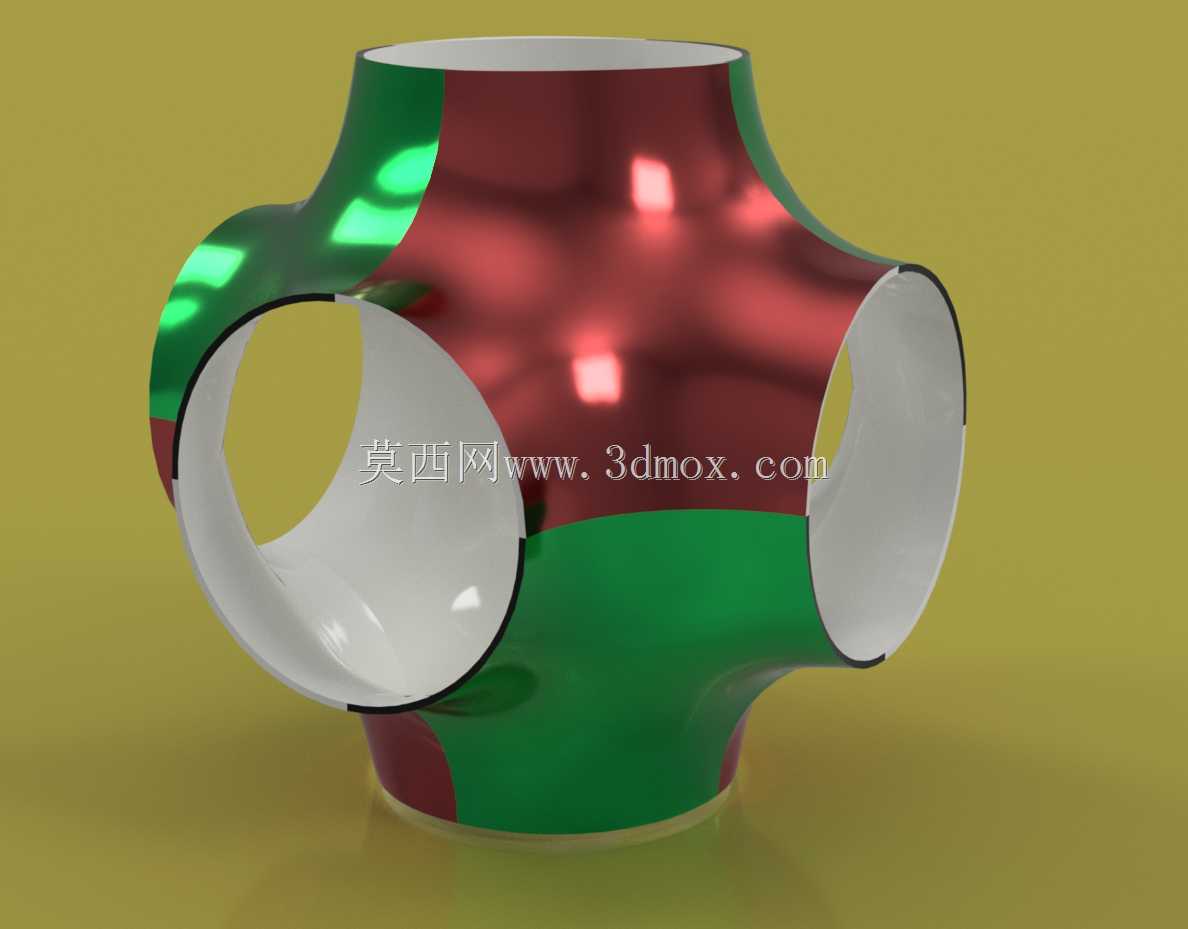

这类结构的四个接口的同轴度、端面垂直度也需要在建模时做严格的几何约束,保证每个接口的轴线都准确交汇于中心点,端面与轴线的垂直度控制在公差允许范围内,否则现场安装时会出现管路对接错位,强行装配会产生额外的装配应力,长期运行过程中会在接口位置出现泄漏或者断裂问题。从外形的曲面分割设计来看,不同颜色的曲面分区其实对应了不同方向圆柱面的原始区域与桥接过渡区域,在实际加工中,这类分区也可以作为表面处理的分色基准,或者作为质检时曲面质量检查的区域划分依据,方便检测人员快速定位曲面质量问题。对于多管路交汇的节点设计而言,这种连续曲面的融合结构,相比传统的焊接式多通件,少了多道焊缝,不仅降低了焊接施工的工作量,也减少了焊缝位置出现泄漏、腐蚀的风险,在对密封性要求较高的真空管路、高压流体管路中,这类一体化成型的多通结构的可靠性远高于拼接焊接结构。
