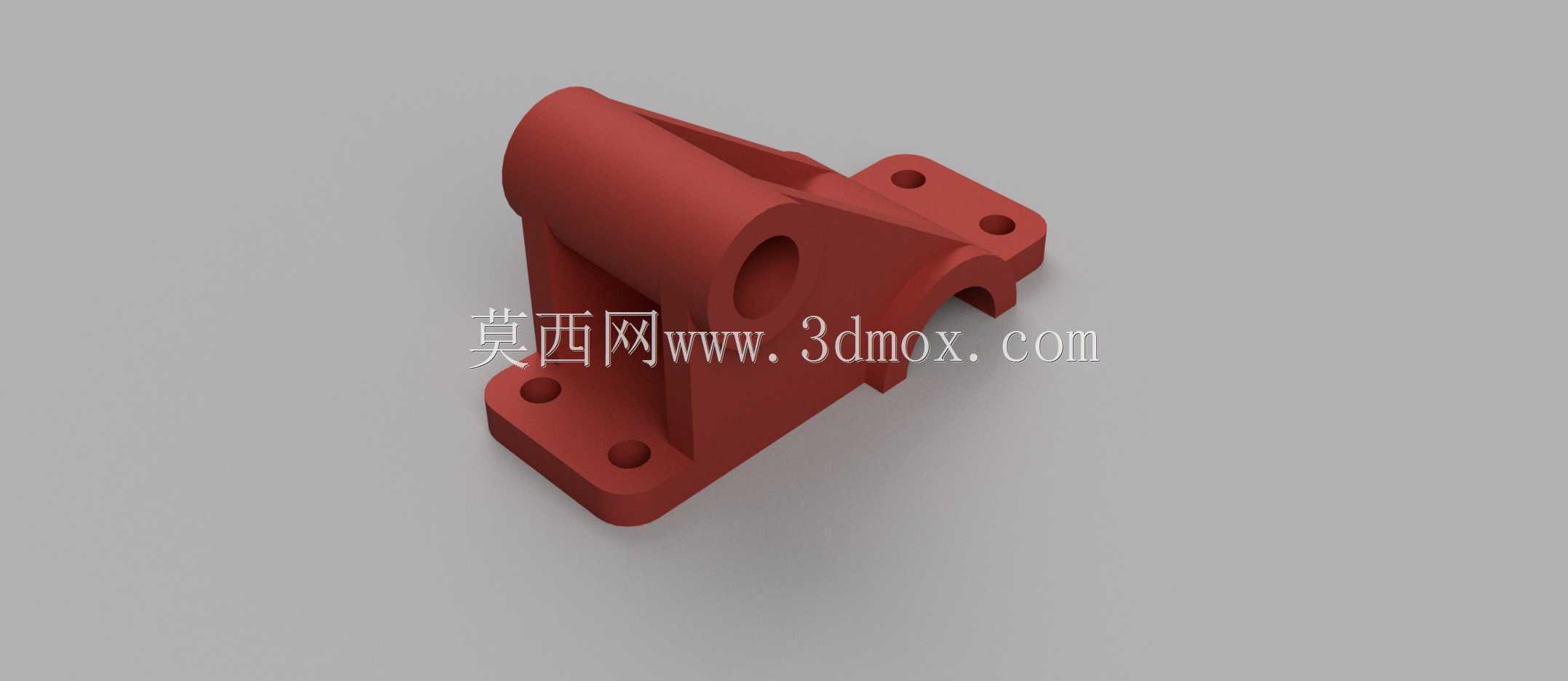

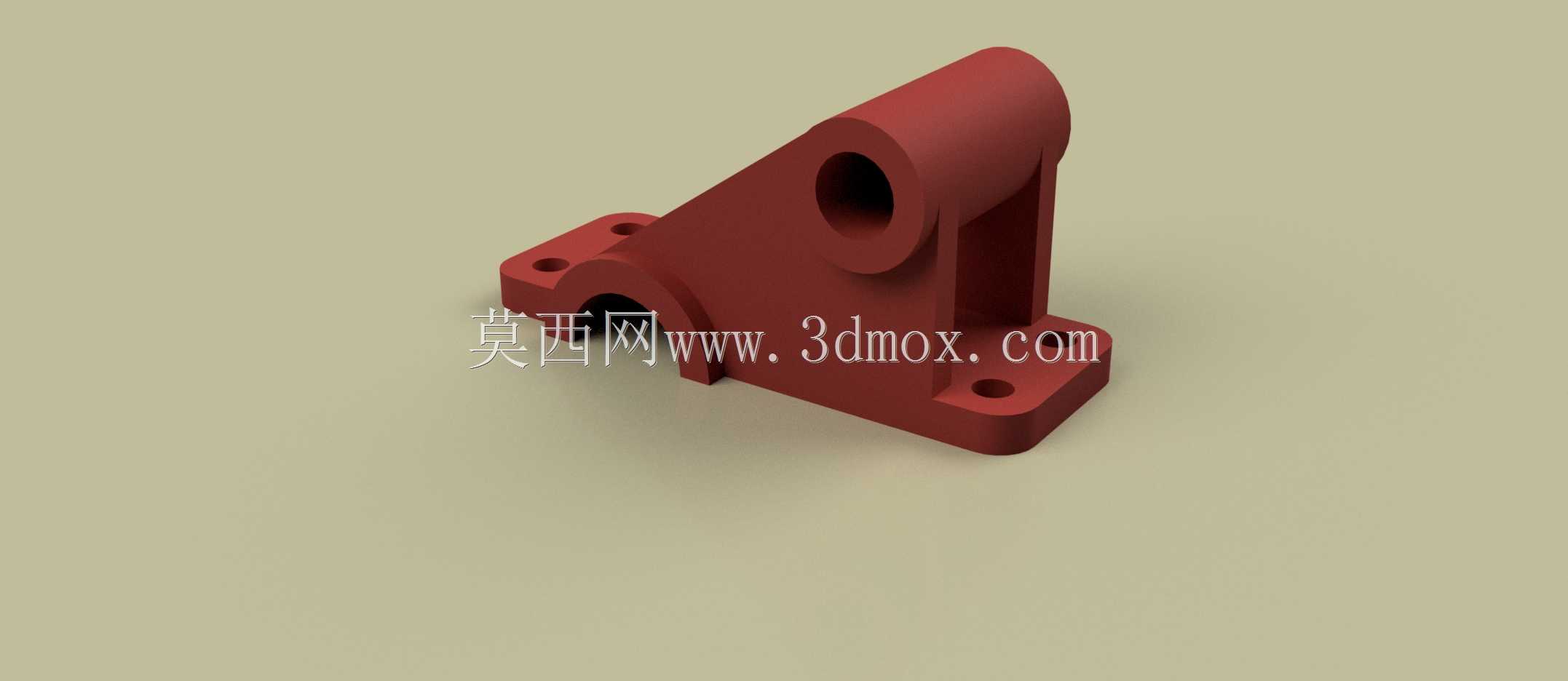

这款支撑类构件在轻工输送线、小型工装夹具台、非标自动化单机的从动辊组安装场景中应用十分普遍,日常产线维护时经常能在皮带线端部、小型翻转机构的铰接位置看到同类型结构,它的核心作用是为带悬臂的转动轴提供稳定的径向支撑,同时抵消传动过程中产生的侧向倾覆力矩,避免轴系因为单侧受力出现挠曲变形,连带影响轴承、传动轮的实际使用寿命。从结构细节来看,主体采用斜置的三角加强筋布局,连接上部轴套与底部安装法兰的筋板并非垂直设置,而是顺着轴系受力的合力方向做了倾斜延伸,这种设计思路完全是从实际受力出发:当轴端挂载传动轮、承受皮带张紧力与工件负载的复合作用时,斜向筋板可以直接把载荷传导到下方的安装基面,避免筋板与主体连接处出现应力集中,
相比垂直筋板的结构,同等料厚下抗扭刚度能提升近三成,也能减少铸造或者3D打印过程中因为壁厚突变产生的内部缺陷。上部的轴套部分做了等壁厚设计,内孔预留了轴承安装的配合公差余量,轴套两端的端面预留了轴承端盖的安装止口位置,不需要额外加工凸台就能完成轴承的轴向定位,轴套侧壁没有多余的减重孔,是因为这个位置需要承受持续的径向交变载荷,开孔反而会破坏轴套的圆度保持能力,长期运行后容易出现内孔失圆、轴承跑外圈的问题。底部的安装面采用了分体式的双法兰耳设计,两个带安装孔的凸耳分别向筋板的两侧延伸,每个凸耳上设置了一个沉头安装孔,这种布局相比整块方形安装底板,一方面可以减少安装面的加工面积,降低平面度加工的成本,
另一方面两个安装孔的连线方向刚好垂直于轴系的主要受力方向,拧紧安装螺栓后可以形成稳定的支撑力矩,抵抗轴端负载带来的翻转趋势,安装孔的沉头设计可以让螺栓头完全埋入构件内部,不会和上方的转动部件产生运动干涉,安装时不需要额外预留螺栓头的避让空间,能有效压缩整个机构的安装边界尺寸。实际选型适配时,需要注意这个支架的安装基面到轴孔中心的高度尺寸,要匹配对应辊轴、铰接轴的中心高要求,两个安装耳的孔距要和配套设备的安装梁预留孔位对齐,如果是用于有振动冲击的工况,还可以在安装面和基面之间增加薄橡胶减震垫,不会影响轴孔的同轴度精度。设计这类支撑构件的时候,很多新手容易犯的错误是一味追求减重,在筋板和轴套上开很多不必要的孔洞,或者把安装底板做的过小,
导致实际使用时螺栓受力过大被拉断,或是支架整体出现共振,这款结构的壁厚设计遵循了等强度原则,从轴套到筋板再到底部安装耳,壁厚过渡平缓,没有出现突然的壁厚变化,不管是采用铸造工艺加工铸铁件,还是采用机加工方式制作铝件、钢件,或是用FDM工艺做3D打印的功能验证件,都能获得比较稳定的结构强度,不会因为工艺适配问题产生明显的变形。另外轴套的外圆做了圆弧过渡,没有尖锐的棱角,既可以减少搬运安装过程中的磕碰伤,也能避免应力集中导致的开裂问题,两个安装耳的底面和轴套内孔的平行度公差在设计时需要严格控制,否则安装完成后轴孔会出现倾斜,导致轴系转动卡滞,加速轴承的磨损。在小型物料翻转机构中,这类支架还可以作为铰接座使用,把翻转臂的转轴穿入轴孔内,配合铜套就能实现低阻力的摆动,不需要额外设计复杂的铰接结构,整体零件集成度很高,能减少整个机构的零件数量,降低装配的复杂度,日常维护时只需要定期给轴孔内的轴承或者铜套加注润滑脂即可,不需要对支架本身做额外的保养,使用寿命很长。
