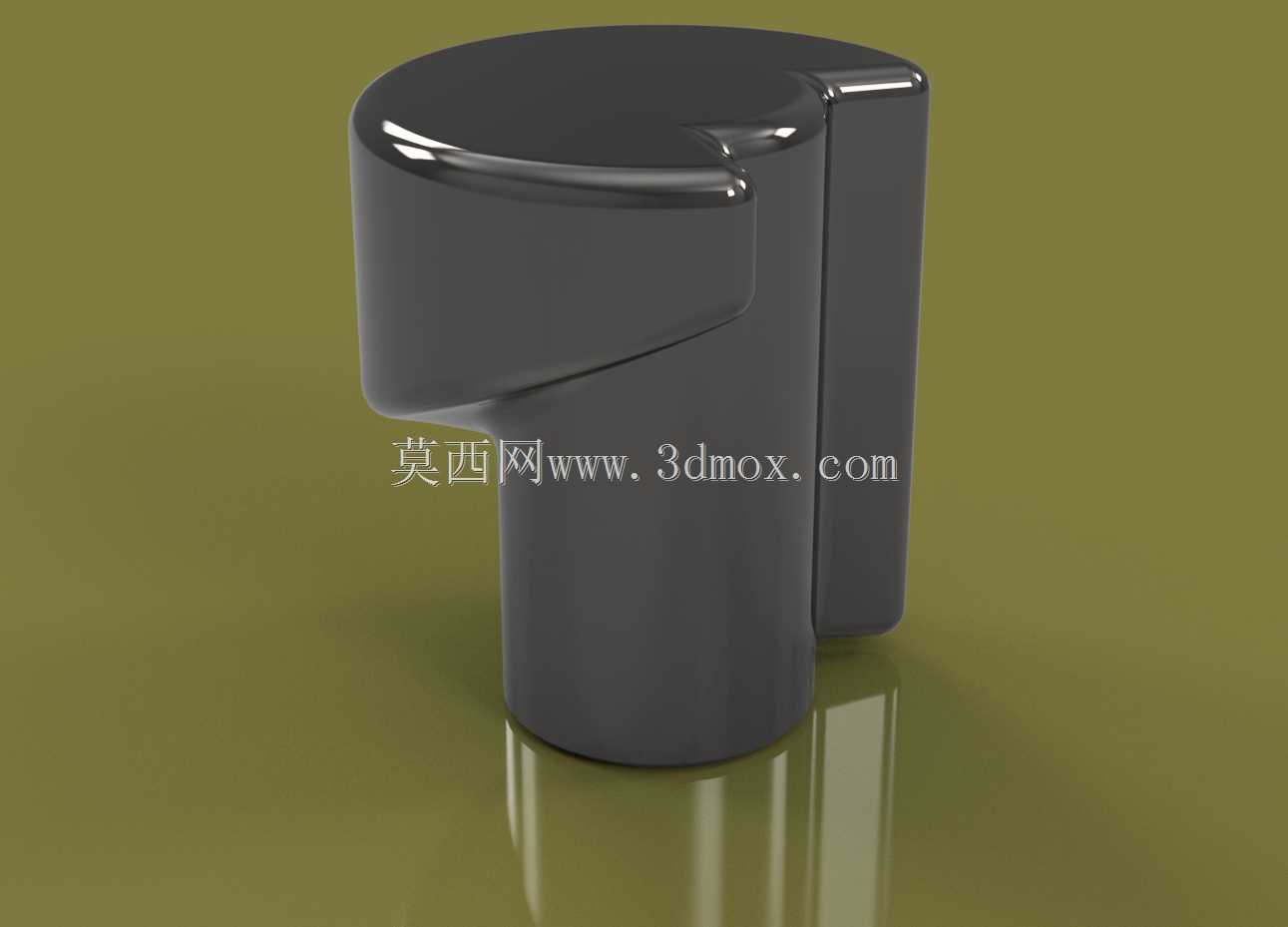

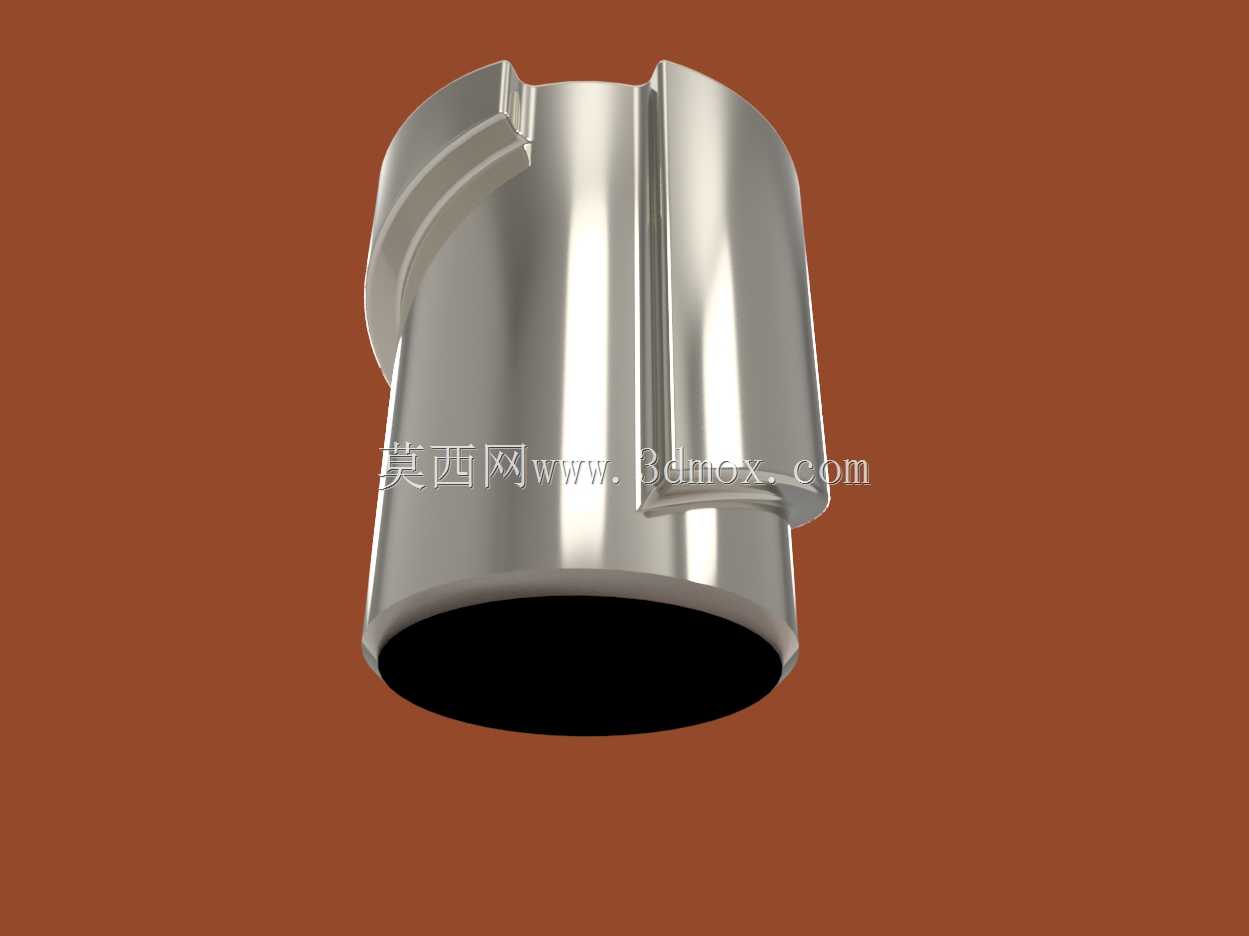

带螺旋过渡槽的桶形圆柱凸轮结构

　　这类桶形斜槽凸轮在自动化装配线、包装机械的间歇进给工位上应用十分广泛，和盘形凸轮相比，圆柱桶式结构能在更小的径向安装空间内实现更长行程的往复或旋转复合动作，尤其适合多工位转盘的分度驱动、送料机构的直线推程与回程控制，在日化灌装、电子元件插件设备的送料模组里，这类凸轮的运行稳定性直接决定了整机的工位节拍精度。从实际使用场景来看，这类凸轮的工作面是绕筒体轴线螺旋延伸的变升程槽面，能将输入轴的连续旋转运动，直接转化为从动件的直线往复、或是带旋转角度的复合运动，不需要额外搭配连杆机构转换运动形式，整套传动链的结构更紧凑，累计传动间隙也更小。做结构设计的时候，首先要明确从动件的运动规律，是等速过渡还是带修正段的简谐运动，

　　直接决定了斜槽的升程曲线走向，要是从动件带滚子，槽宽的尺寸公差要和滚子直径做匹配，单边预留0.02到0.05mm的间隙，避免运行过程中出现卡滞，同时槽面的粗糙度要控制在Ra1.6以内，减少长期运行的磨损量。筒体本身的安装基准是两端的中心轴孔，轴孔和筒体的同轴度公差要控制在0.02mm以内，不然高速运转的时候会出现明显的振动，连带从动件的运动轨迹出现偏移，直接影响工位定位精度。筒体的外径尺寸要根据实际需要的升程行程来定，螺旋槽的导程不能过小，不然槽面的压力角会超过许用值，运行时从动件的受力会急剧增大，不仅会加快磨损，还可能出现机构自锁的问题。设计过程中，螺旋过渡段的衔接是核心难点，直线段和螺旋段的衔接位置要做圆角过渡，不能出现硬棱，

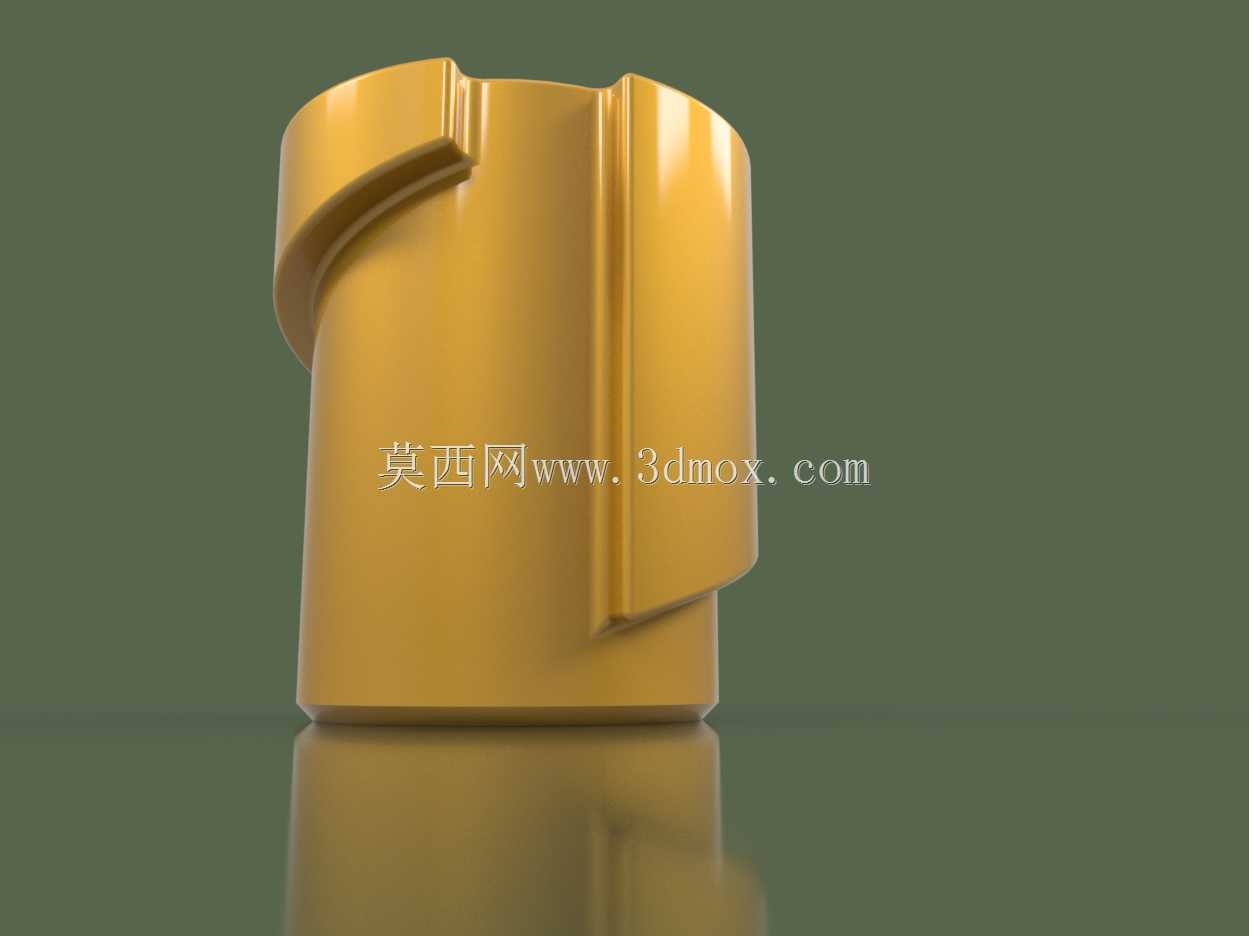

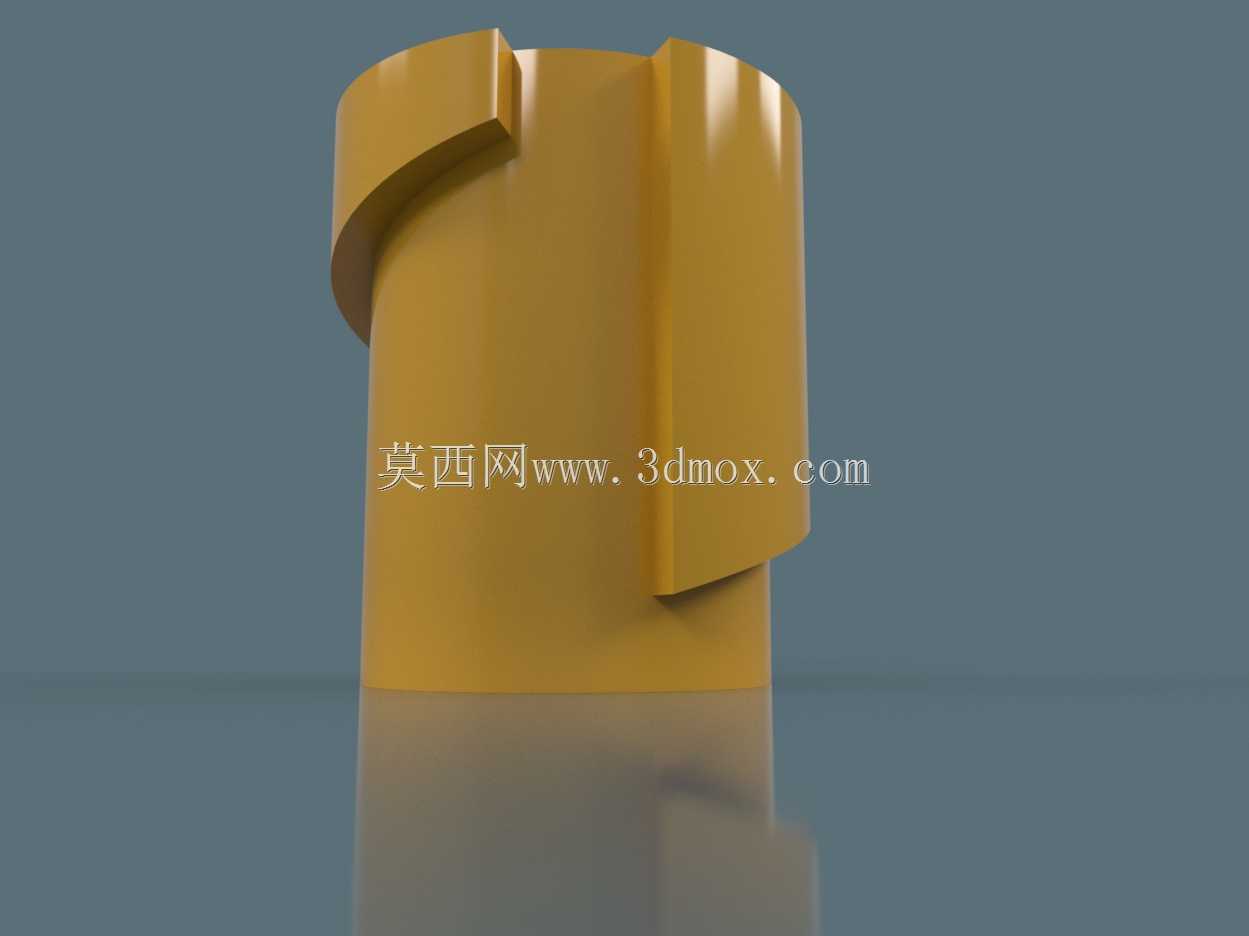

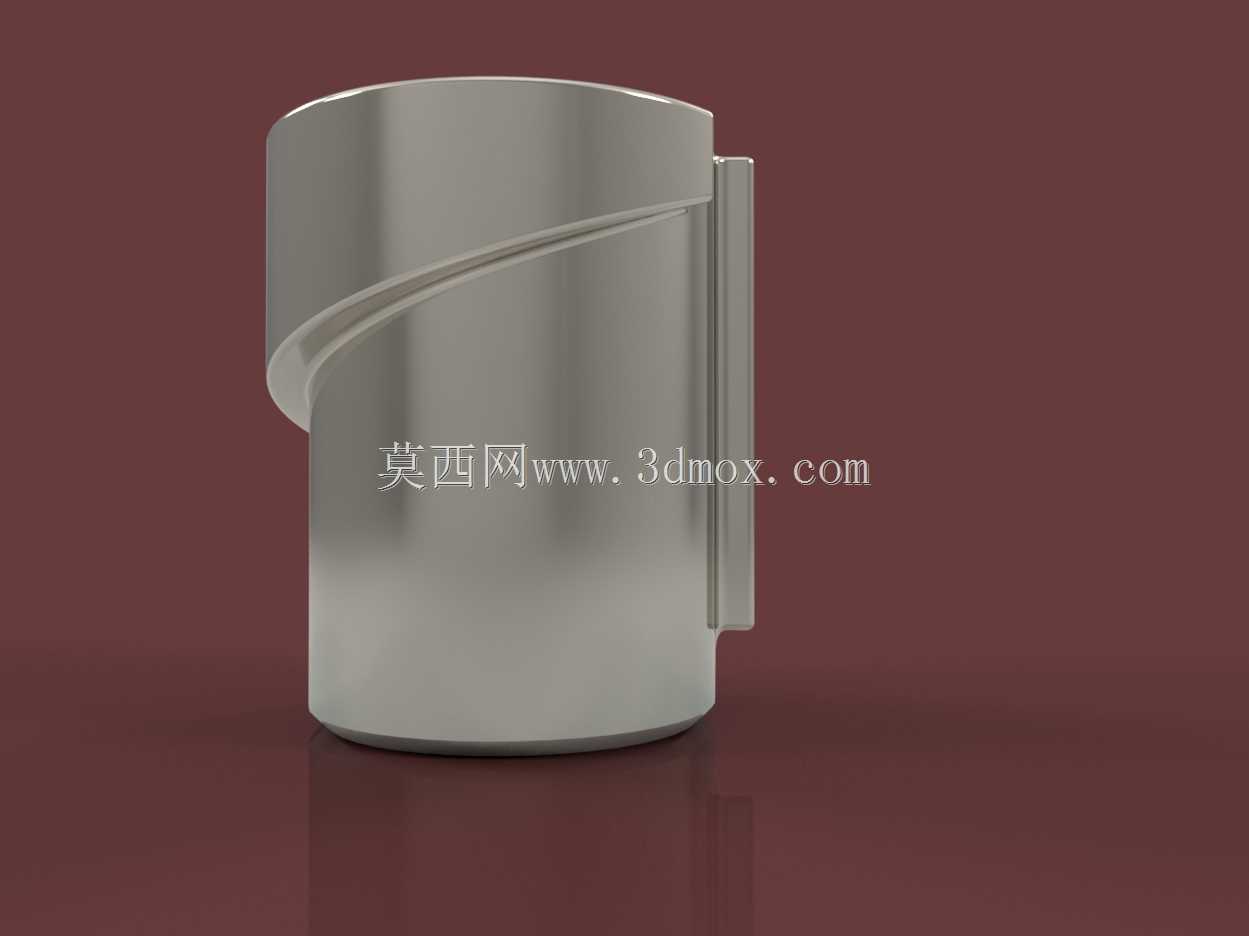

　　不然从动件经过衔接位置的时候会产生刚性冲击，长时间运行会出现明显的噪音，甚至造成从动件滚子的崩裂。筒体上的直槽段是用来实现从动件的停歇动作，也就是工位停留的阶段，这段槽的走向要和筒体轴线完全平行，保证从动件在停留阶段没有额外的位移，满足装配、检测等工位的动作停留需求。安装边界上，这类凸轮一般是通过两端的轴颈配合轴承安装在设备的墙板上，轴向要做锁紧定位，避免运转过程中出现轴向窜动，窜动量要控制在0.01mm以内，不然会导致从动件的行程出现偏差。和普通圆柱凸轮不同，这款结构的斜槽是开放型的桶面凸肋结构，不是内凹的槽型，从动件是贴合在凸肋的两个侧面做运动，这种结构的优势是加工的时候不需要做深槽铣削，曲面加工的可达性更好，

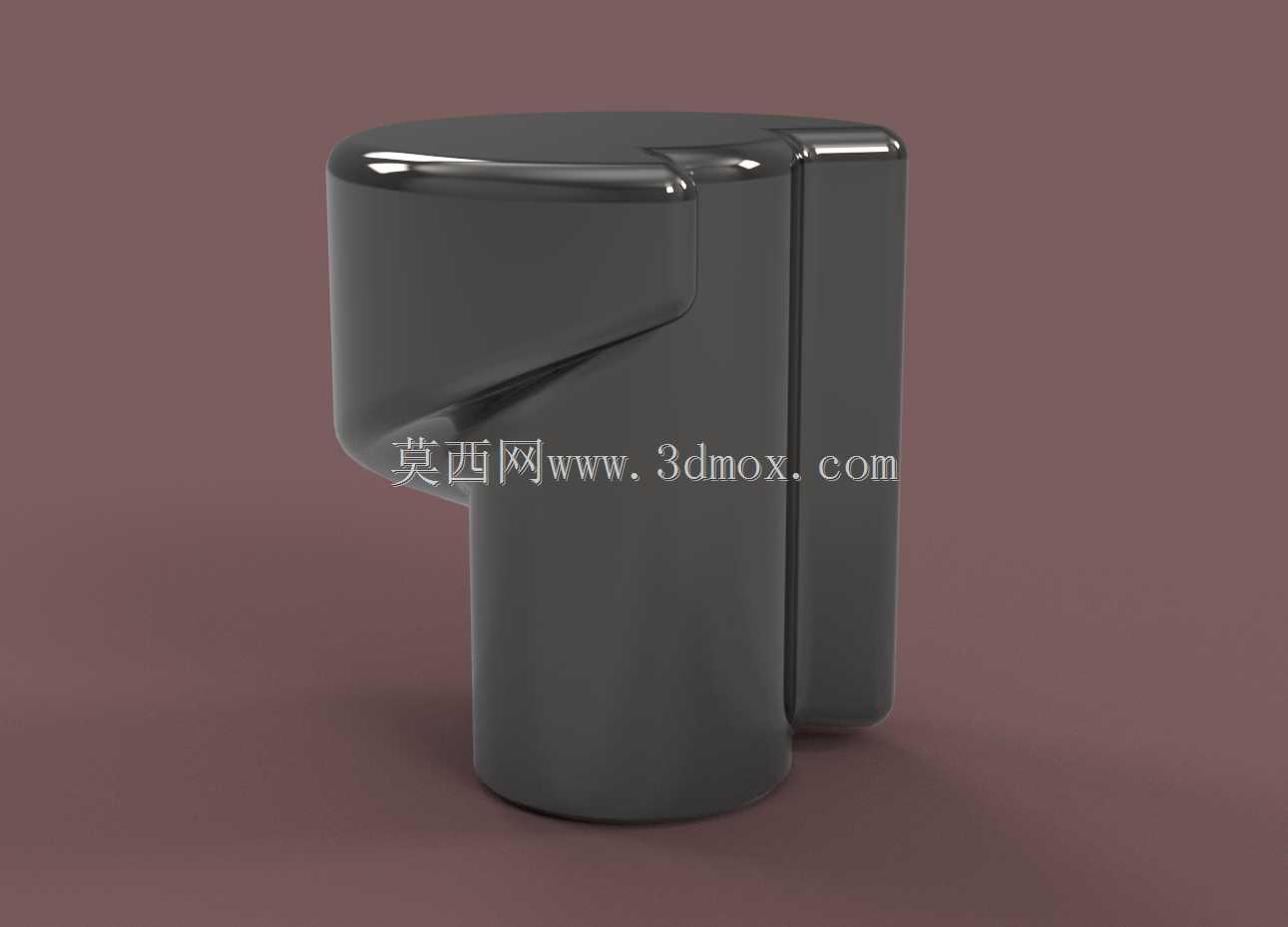

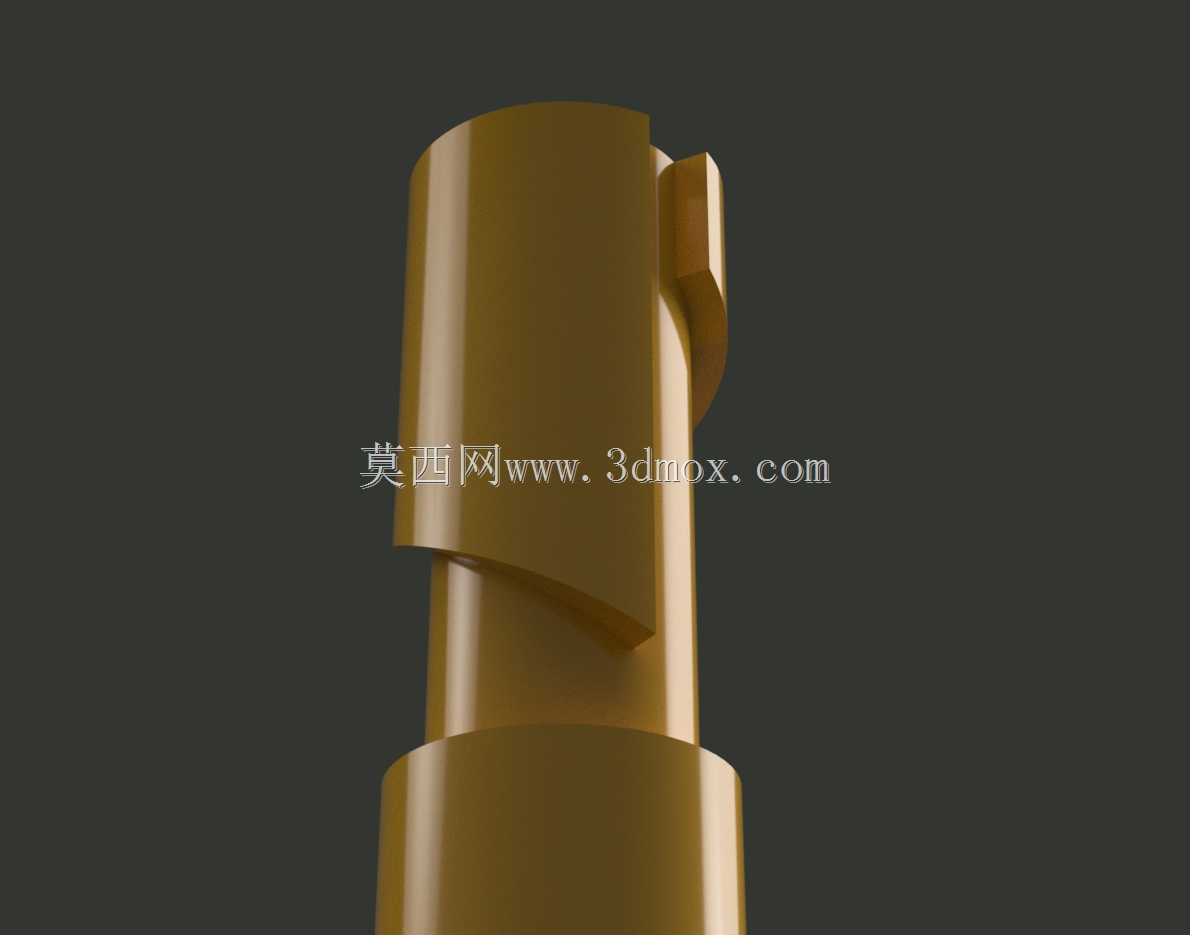

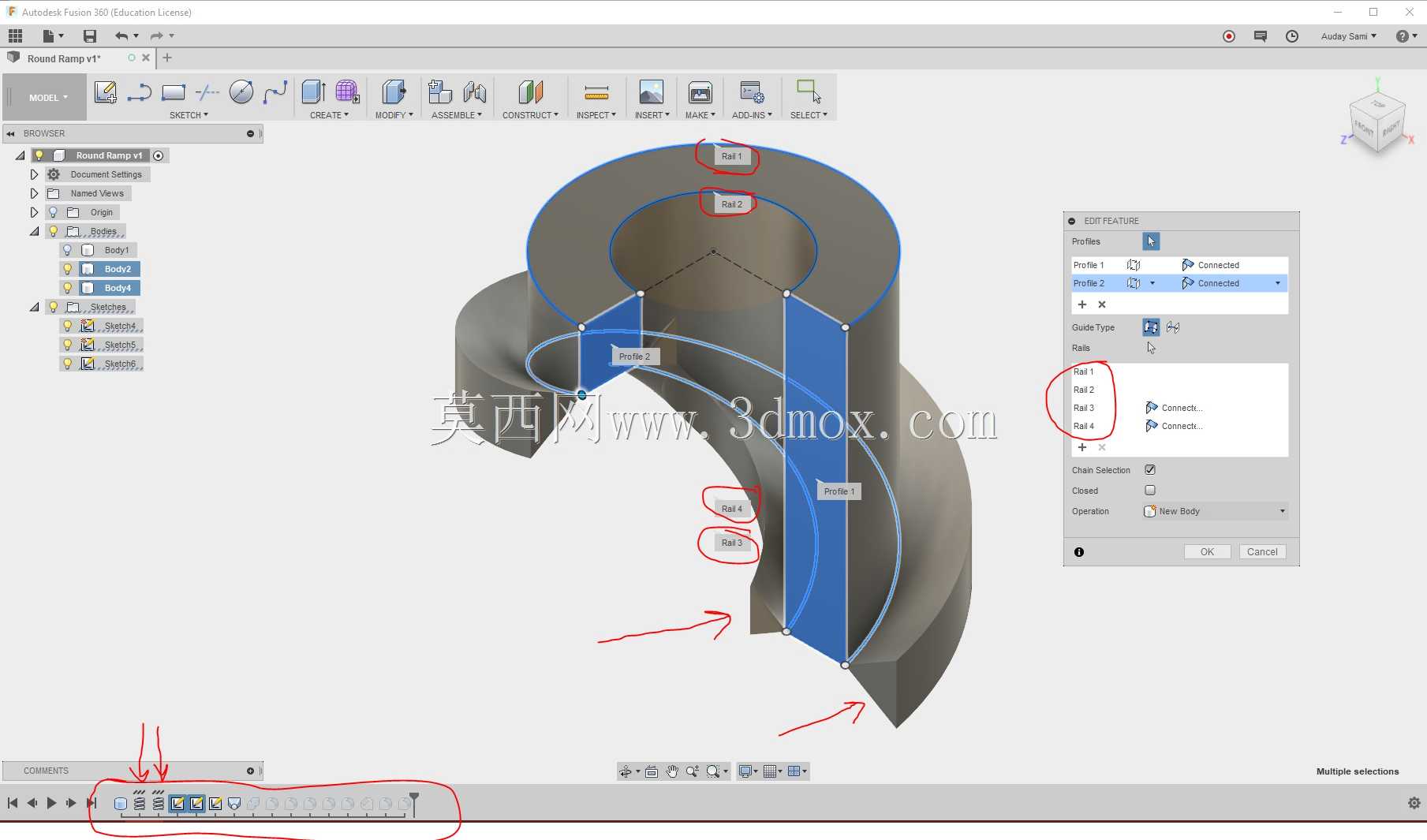

　　后期做表面淬火处理的时候也能保证硬度均匀，工作面的硬度能达到HRC55-60，满足长期高速运行的耐磨需求。实际选型的时候，要先核算从动件的负载大小，根据接触应力来确定筒体的壁厚和凸肋的高度，凸肋的高度不能过高，不然会在受力的时候出现形变，导致运动精度下降，一般凸肋的高度不超过壁厚的1.5倍。另外，螺旋面的旋转线性过渡段要做运动仿真验证，检查从动件在整个运动周期内的压力角变化，最大压力角不能超过30度，直动从动件的话压力角许用值还要再降低5度左右，避免传动效率过低。在包装机械的取送料工位上，这类凸轮能实现取料、移送、放料、回程的完整动作循环，不需要搭配多个气缸或者伺服轴，整套机构的成本更低，运行可靠性也更高，在高速运转的工况下，比气动元件的响应速度更稳定，不会因为气压波动出现动作延迟。做三维建模的时候，要先绘制出筒体的基础基体，再根据运动规律生成螺旋引导线，注意引导线在过渡段的曲率要连续，不能出现曲率突变，之后通过包覆或者扫掠的方式生成凸肋结构，最后在衔接位置做圆角处理，建模完成后要做干涉检查，模拟从动件沿凸肋面运动的全过程，确认没有卡滞点，运动轨迹符合设计预期。
