起重设备用双轮吊钩小车总成结构

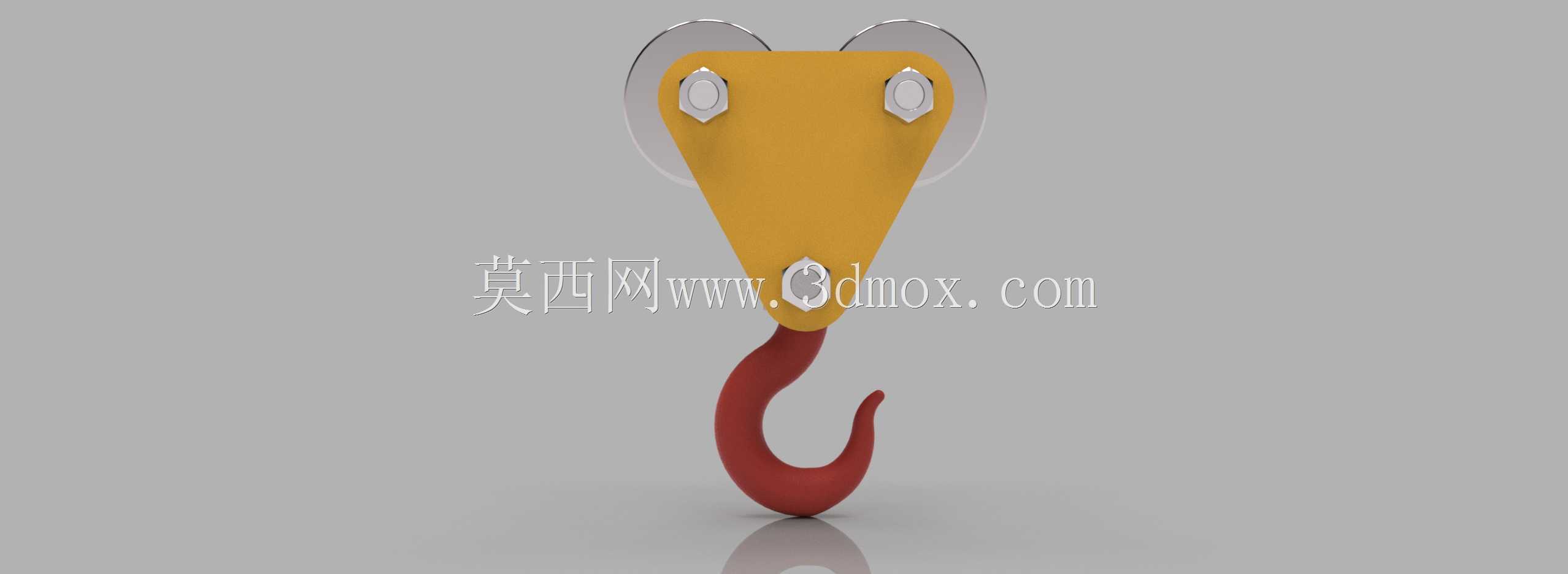

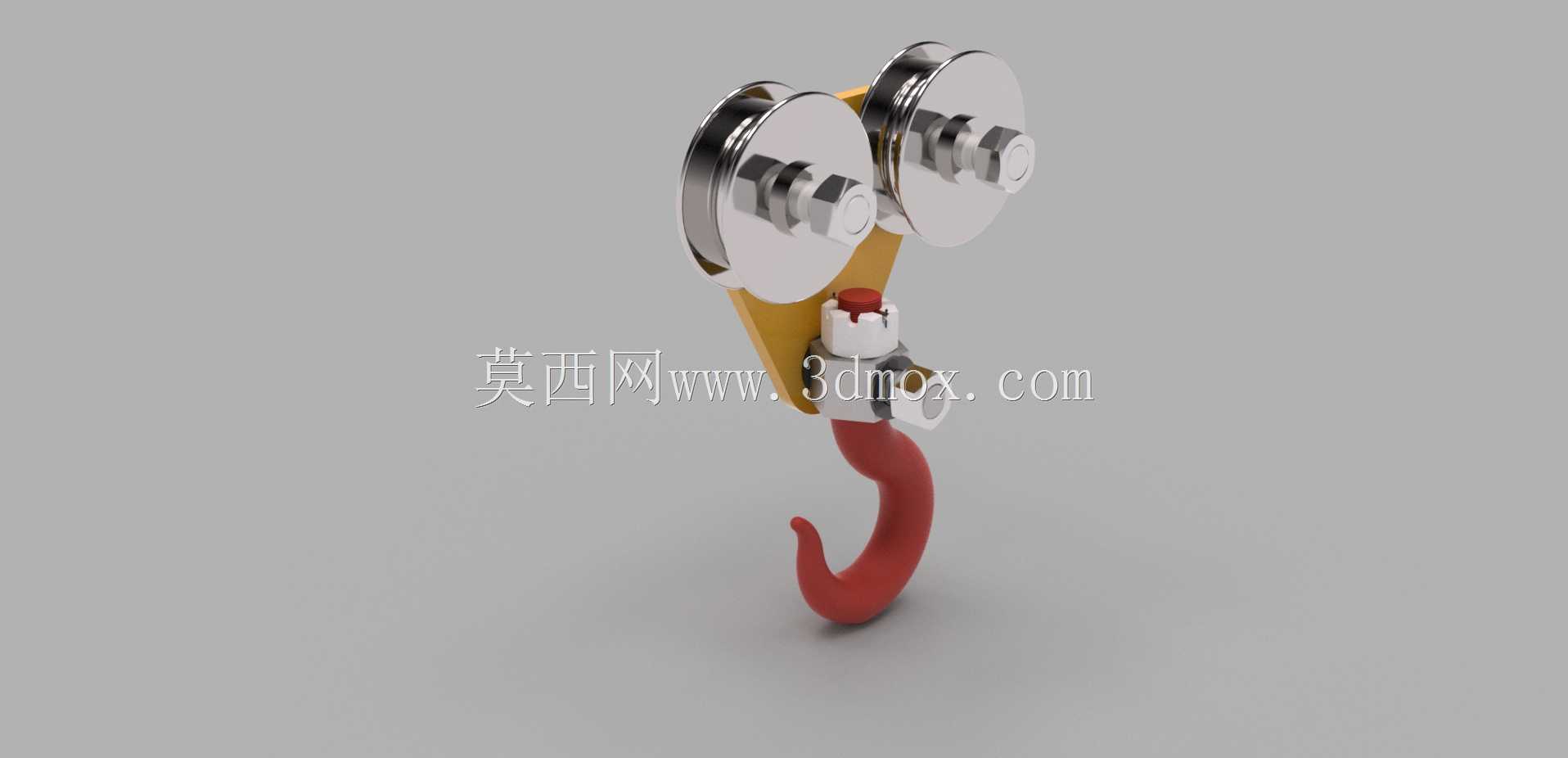

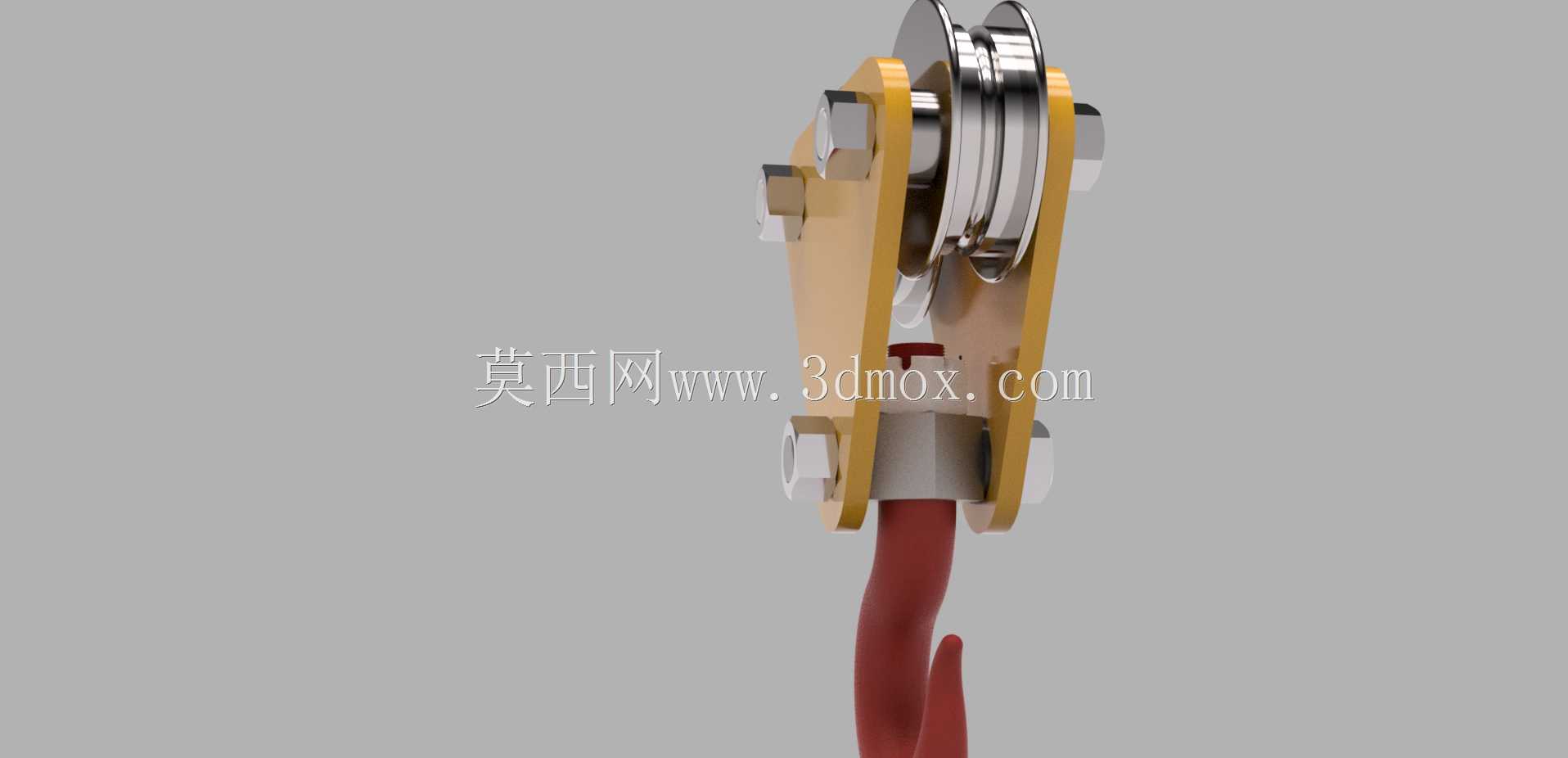

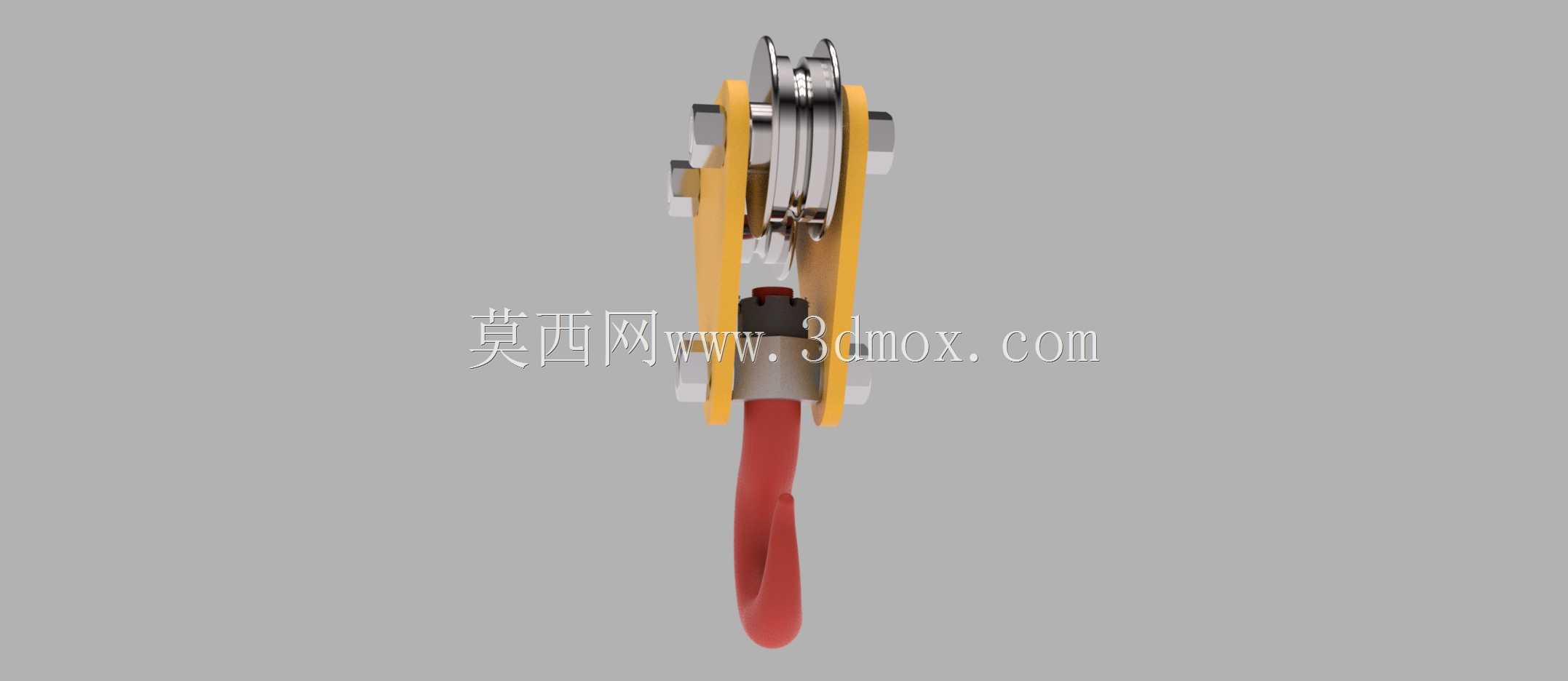

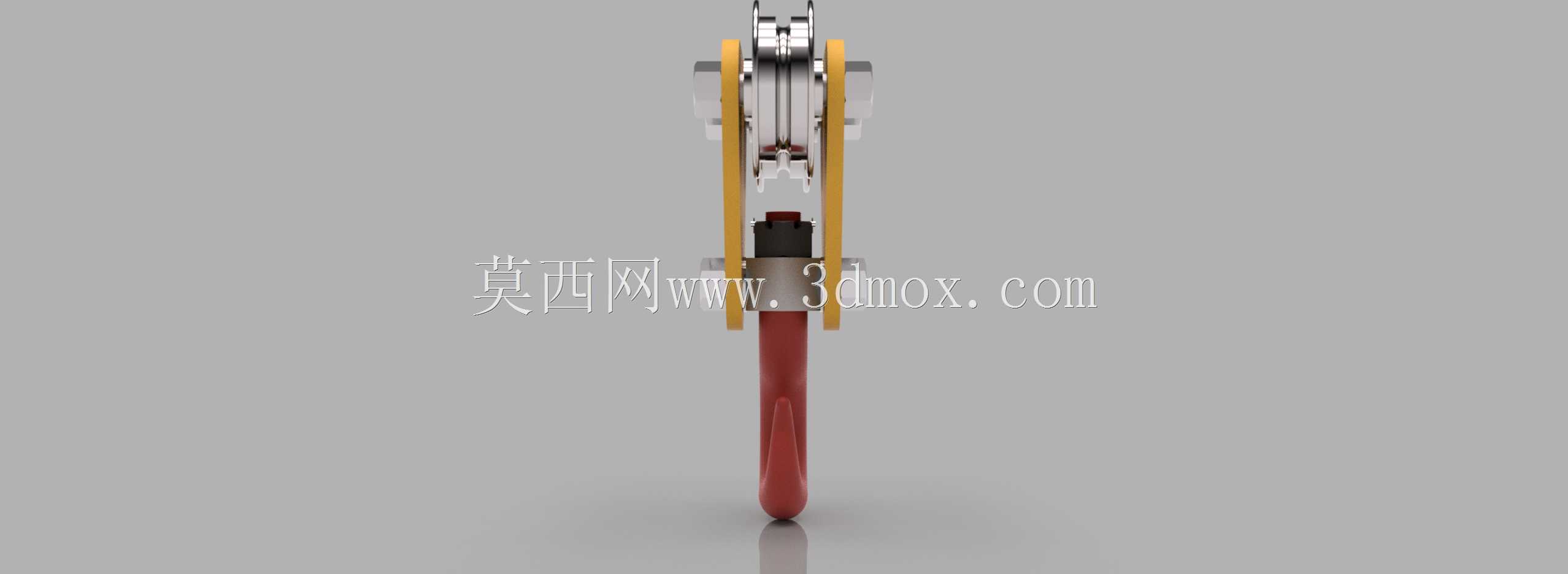

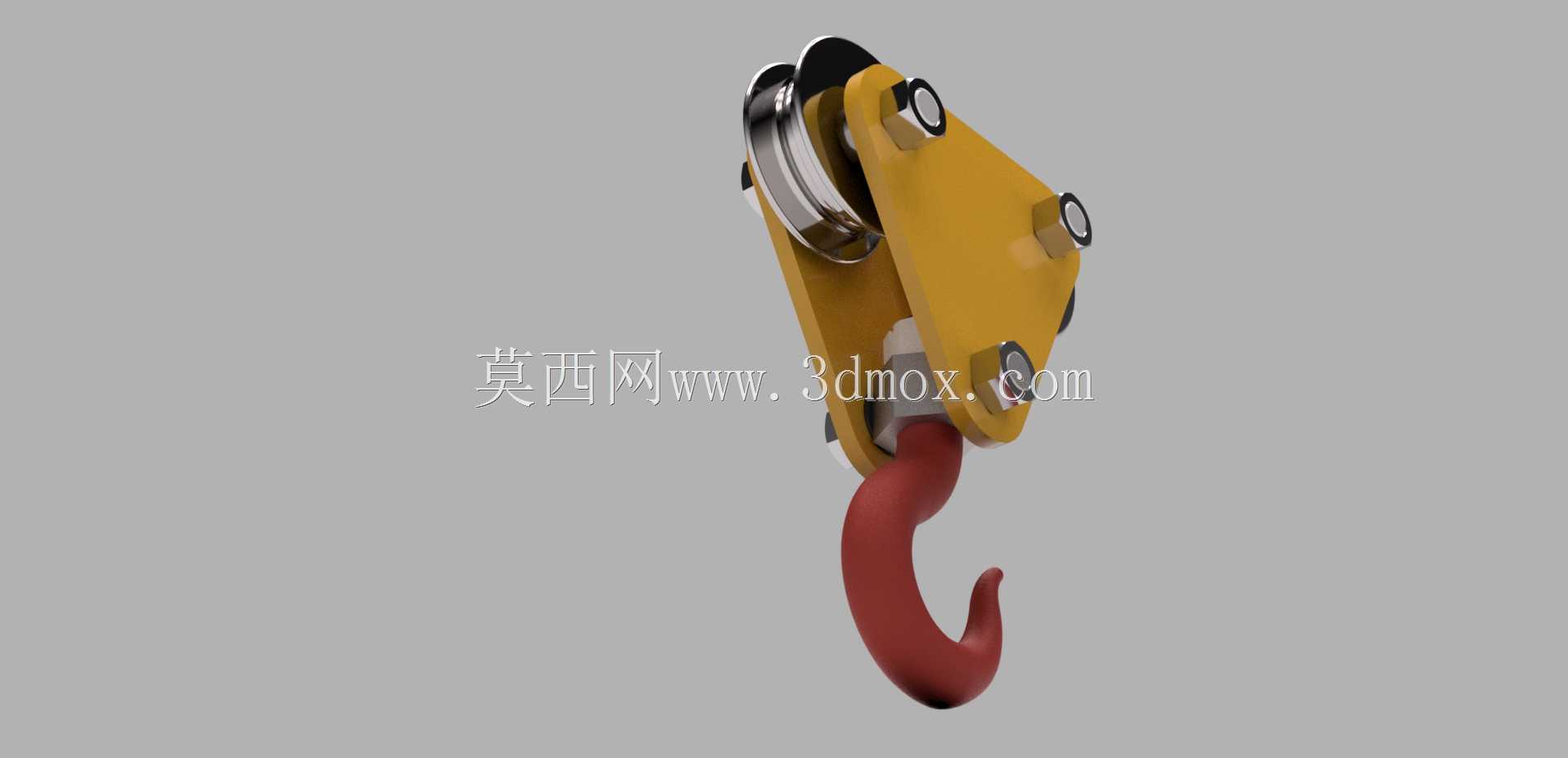

　　在车间桥式起重机、门式起重机的起升机构末端，吊钩小车是直接承接吊重载荷、完成重物挂接与起升导向的核心执行部件，这套双轮结构的吊钩小车总成，适配中小吨位的常规起重作业场景，常见于机械加工车间的工件转运、仓储库区的货物装卸、轻型生产线的物料吊装等工况，相比单轮吊钩滑车，双滑轮的布置形式能更好地分散钢丝绳载荷，降低单根钢丝绳的受力占比，同时让起升过程的运行轨迹更平稳，减少吊重的横向摆动量。从结构设计逻辑来看，这套总成的上部对称布置两个钢制滑轮，滑轮通过带防尘密封的轴承组件安装在两侧拉板之间，拉板采用高强度合金钢板切割成型，两块拉板上部通过铰制孔螺栓与滑轮轴定位锁紧，下部通过吊钩横梁连接吊钩本体，吊钩采用锻造钩头结构，

　　钩身带有防脱挡片的安装位，可避免吊装过程中吊索从钩口意外滑脱。设计过程中首先要匹配对应吨位的额定起重量，核算拉板的抗拉强度、吊钩横梁的抗弯截面模量、滑轮轴的抗剪强度，所有受力连接部位的安全系数都要符合起重机械的安全规范要求，滑轮的绳槽半径要适配对应直径的起重钢丝绳，绳槽表面做光滑圆弧处理，避免钢丝绳运行过程中出现过度磨损，延长钢丝绳的使用寿命。从安装边界来看，两个滑轮的中心距要匹配起重机小车上的钢丝绳绕绳倍率，保证两根钢丝绳的出绳角度不超过允许范围，避免钢丝绳与滑轮绳槽边缘出现啃绳现象；吊钩的钩口开度要适配常规吊索具的挂接尺寸，钩头的回转部位设置推力轴承，可让吊重在起升过程中自由回转，不会带动钢丝绳出现扭结。

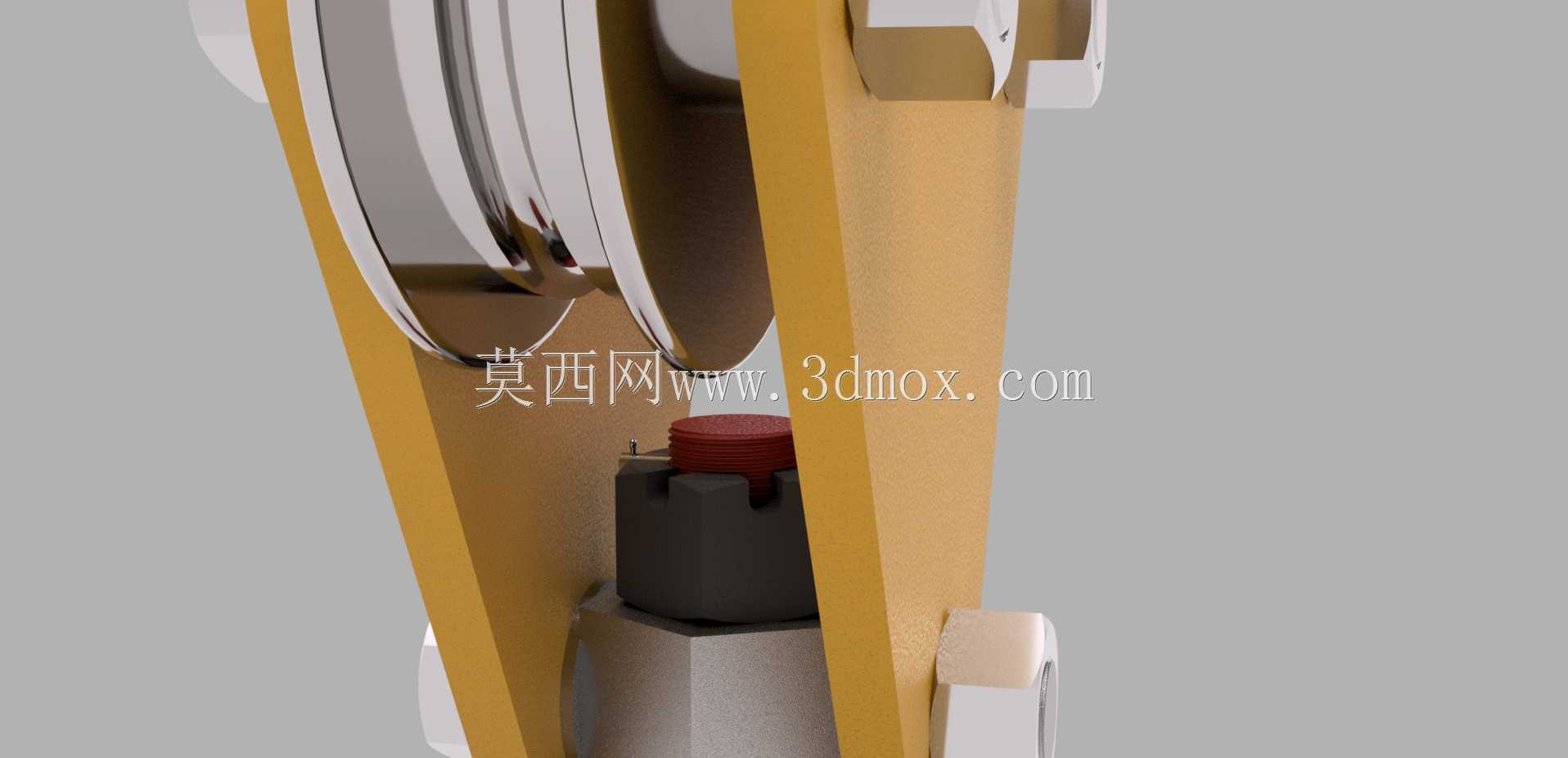

　　整个总成的上部拉板顶端没有额外的连接结构，直接通过滑轮承接钢丝绳的拉力，下部吊钩与横梁之间设置防松锁紧装置，避免长期受交变载荷作用出现连接松动。实际作业过程中，这套吊钩小车沿着起重机的起升钢丝绳随重物上下运行，双滑轮的结构让钢丝绳的绕绳形成双倍省力的倍率，降低起升机构的卷扬载荷，同时对称的受力结构让整个吊钩小车在空载和重载状态下都能保持垂直状态，不会出现偏载倾斜。在细节设计上，拉板的外侧设置有滑轮的挡绳板，避免钢丝绳从滑轮绳槽中脱出，所有螺栓连接部位都采用开口销做防松处理，适配起重作业频繁启停、受交变冲击载荷的工况特点；钩头的危险截面位置做加厚处理，锻造后经过无损探伤检测，避免内部裂纹带来的安全隐患。这套结构的整体尺寸紧凑，

　　不会占用过多的起升净空高度，能在有限的厂房起升高度范围内最大化有效起升行程，适配大部分常规厂房的起重作业空间要求，安装时不需要额外的辅助连接件，直接穿绕钢丝绳即可投入使用，日常维护只需要定期给滑轮轴承、吊钩推力轴承加注润滑脂，检查连接螺栓的紧固状态、钩头的磨损量以及滑轮绳槽的磨损情况即可，维护成本较低，能长期在多粉尘、常规温湿度的工业车间环境下稳定运行。
