汽油机顶置式排气门配气机构结构

　　这套排气门机构是四冲程汽油机配气系统的核心执行部件，主要应用在小排量往复活塞式汽油机的气缸盖总成中，直接负责排气冲程的气缸废气导出通路控制，其工作状态直接决定发动机的换气效率、排气背压水平与整机动力输出表现。从实际装车场景来看，该机构适配顶置气门式配气布局的汽油机，常见于民用乘用车、通用小型动力机械、摩托类动力单元的气缸盖装配位，安装时需匹配气缸盖的气门导管孔、气门座圈锥面、摇臂轴固定座的位置精度，整套机构的安装轴向边界需避让气缸盖内的冷却水道、润滑油道布置，径向尺寸需与相邻进气门、火花塞安装位预留足够安全间隙，避免热态工作时出现运动干涉。

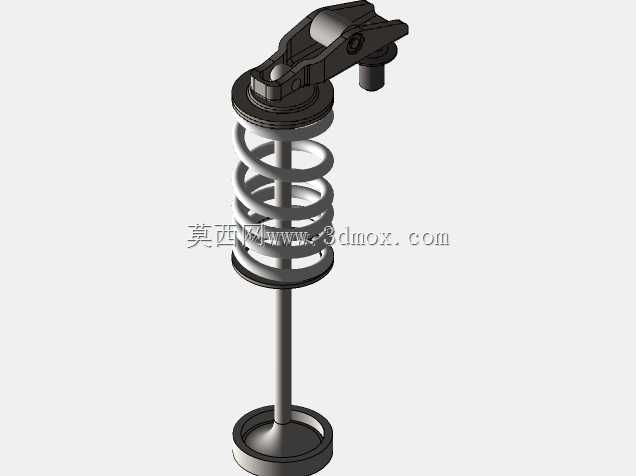

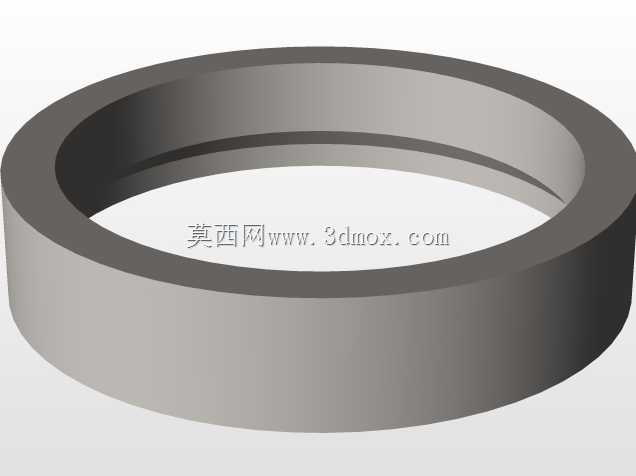

　　整套机构的功能逻辑围绕配气相位的精准执行展开，排气阀杆穿入气缸盖的气门导管内做往复直线运动，阀盘锥面与气门座圈贴合时实现排气道的密封，开启时则连通燃烧室与排气歧管，将燃烧后的高温高压废气导出；套在阀杆外侧的螺旋气门弹簧为机构提供复位预紧力，保证气门关闭时锥面密封比压满足要求，同时避免发动机高转速工况下气门出现飞脱、落座跳动的问题；顶端的摇臂部件承接凸轮轴的驱动力，通过杠杆比将凸轮的升程动作传递给阀杆端，控制气门的开启升程与开启持续时间，摇臂上的锁紧结构用于调整气门间隙，补偿机构热态工作时的金属热膨胀量，保证冷态、热态下气门都能正常落座密封。

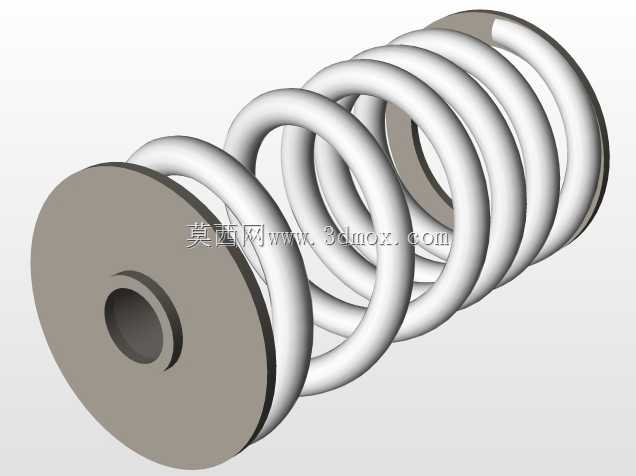

　　设计过程中首先围绕发动机的标定转速、排量、排气流量要求做基础参数计算，先确定气门的盘部直径、阀杆直径、总升程参数，保证排气通路的流通截面积满足废气排出的流量要求，避免排气不畅导致的泵气损失增大；气门弹簧的设计需经过刚度校核、固有频率验算，保证弹簧的固有频率避开凸轮轴驱动的工作频率区间，防止工作过程中出现弹簧共振失效，弹簧的两端并圈、磨平结构设计，是为了保证弹簧工作时的端面垂直度，避免阀杆受到侧向分力出现偏磨；摇臂的结构设计兼顾杠杆比优化与结构强度，摇臂与阀杆接触的端面采用耐磨结构设计，与凸轮接触的型面匹配凸轮型线的运动轨迹，保证气门升程曲线符合配气相位的设计要求，摇臂的铰接孔位置精度直接决定气门升程的实际输出值，设计时需严格控制孔位的形位公差。

　　从安装边界来看，阀杆与气门导管的配合间隙需控制在合理范围，既保证阀杆往复运动的顺畅性，又避免间隙过大导致的机油窜入燃烧室、散热不良问题；气门弹簧的安装预紧力需经过精准计算，预紧力过大会增大凸轮轴的驱动磨损，过小则无法保证气门可靠复位；整套机构的运动行程需与活塞上止点位置预留足够安全距离，防止气门开启最大升程时与活塞顶面发生碰撞，也就是工程上常说的气门避碰设计。实际工作过程中，排气门直接接触高温废气，工作环境温度可达800摄氏度以上，因此各部件的材料选型也匹配工作环境要求，阀盘与阀杆采用耐热合金钢材料，密封锥面做堆焊耐磨处理，气门弹簧采用优质弹簧钢并经过表面喷丸强化提升疲劳寿命，摇臂部件采用合金钢锻造并在接触摩擦面做淬火处理，保证长期往复运动下的耐磨性能。

　　这套结构的设计没有采用复杂的可变气门升程结构，属于结构成熟、可靠性高的常规顶置气门排气机构，适合量产型通用汽油机的配套使用，其结构参数经过运动学仿真验证，在发动机全转速区间内都能保证气门运动规律符合设计预期，不会出现运动卡滞、密封失效、弹簧颤振等常见故障，装配时只需按照工艺要求调整好气门间隙，即可保证配气机构的正常工作，后期维护过程中也可单独更换气门、弹簧等易损部件，无需整体更换整套机构，具备较好的维修便利性。
