V6 2500cc排量发动机电子节气门结构设计

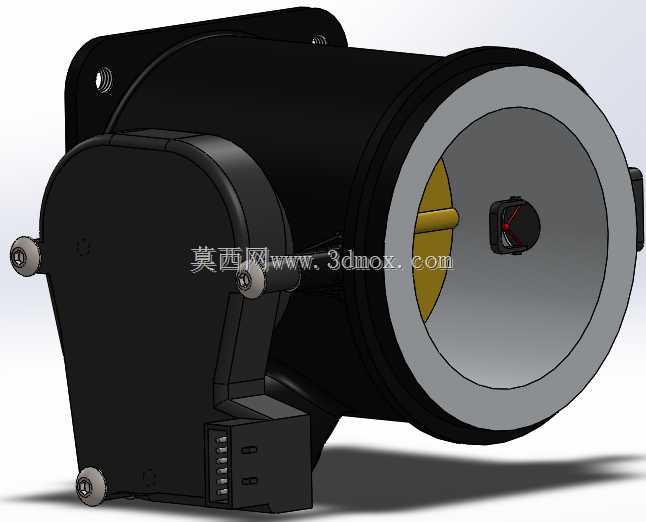

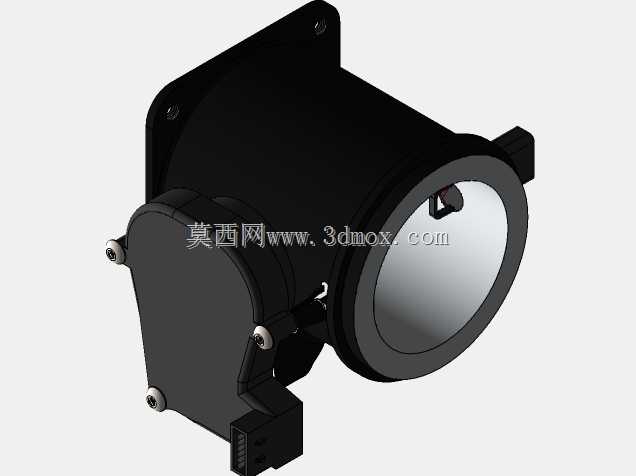

　　在乘用车V型六缸2.5L排量动力总成的进气系统开发中，电子节气门是衔接进气歧管与空气滤清器后段管路的核心执行部件，直接决定不同工况下的进气量控制精度，进而影响空燃比匹配、动力输出平顺性与排放表现。这款节气门的设计完全围绕2500cc自然吸气V6发动机的工况需求展开，首先从安装边界来看，主体采用圆形通流结构，法兰端匹配进气歧管的安装定位孔位，侧边集成的驱动模块与接线插座预留了足够的整车线束布置空间，不会与周边的进气温度传感器、真空管路产生装配干涉，整体安装姿态适配横置前驱V6机型的机舱布局，安装孔位的公差设计兼顾了装配效率与密封可靠性，法兰面的平面度要求控制在合理范围内，保证密封垫压紧后不会出现进气泄漏问题。

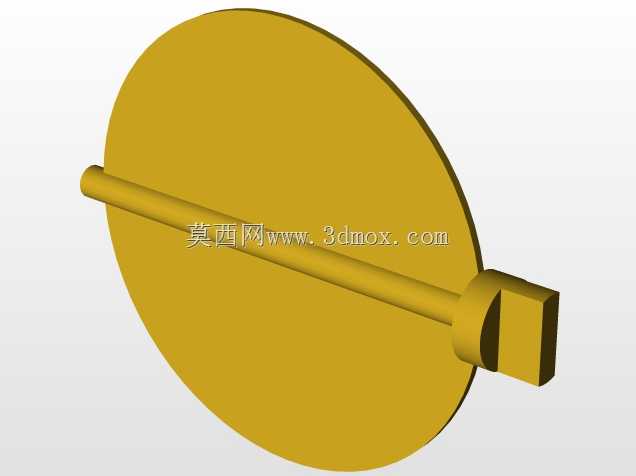

　　从功能特性上看，该节气门摒弃了传统拉线式驱动结构，采用集成式直流减速电机驱动节气门阀片转动，阀片转轴的两端采用自润滑轴承支撑，减少长期往复转动的磨损量，阀片与通流内壁的间隙经过反复校核，在全闭位置保证极小的漏气量，满足怠速工况的进气控制要求，全开位置则完全打通通流截面，保证发动机高转速大负荷工况下的进气充量需求。阀片的开启角度控制逻辑覆盖从怠速到全负荷的全工况区间，怠速旁通气道的结构集成在阀体内部，不需要额外加装旁通阀组件，减少了外围管路的连接点，降低了泄漏风险。侧边的位置传感器采用冗余设计，能够实时反馈阀片的实际开度，将信号传递给ECU，形成闭环控制，避免出现开度信号偏差导致的工况异常。

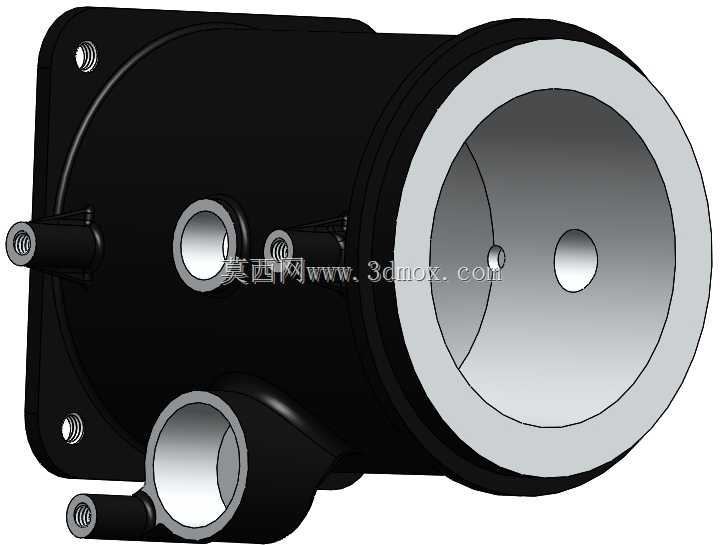

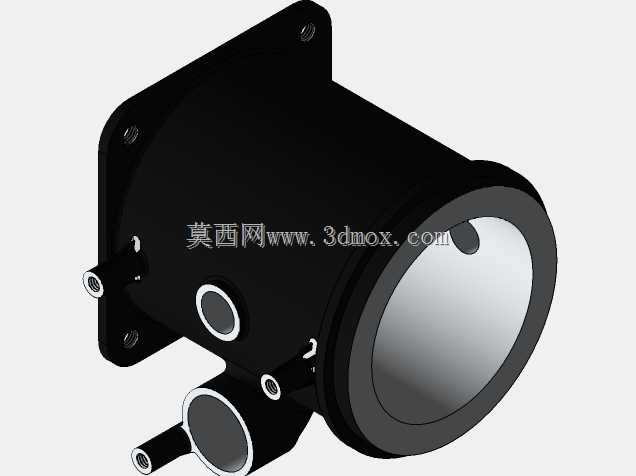

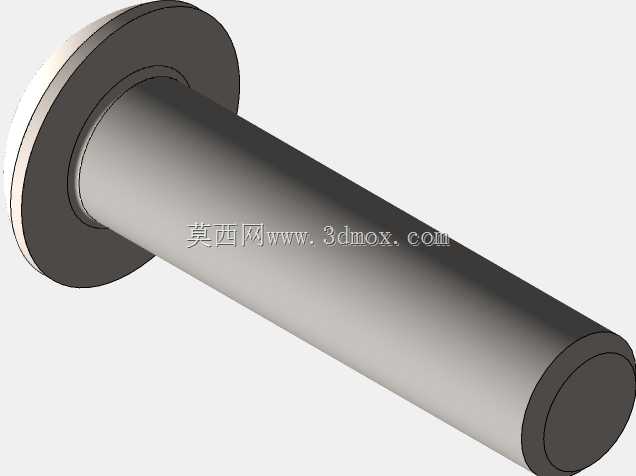

　　设计过程中首先完成了通流直径的计算，结合2500cc V6发动机的最大转速、充气效率目标，反推需要的最小通流截面积，确定阀体的通流内径，保证高转速工况下不会因为节流损失导致充气效率下降。材料选择上，阀体主体采用耐温、耐油气腐蚀的工程塑料材质，兼顾轻量化与结构强度，阀片采用铝合金材质，减少转动惯量，提升响应速度，转轴采用耐磨钢材，保证长期使用的结构强度，密封件采用耐油橡胶材质，适配机舱内的温度变化与油气环境。驱动模块的减速齿轮组采用低噪音设计，齿轮啮合间隙经过优化，减少阀片动作过程中的迟滞与异响，齿轮材料选用耐磨工程塑料，降低运转噪音的同时延长使用寿命。

　　在实际装车应用场景中，这款节气门需要适配从冷启动、怠速、部分负荷巡航到全负荷加速的全工况需求，冷启动时阀片保持特定小开度，配合喷油加浓保证启动稳定性；怠速工况下阀片维持极小开度，结合旁通气道的流量控制，保证怠速转速稳定，不会因为负载波动（比如开启空调、转动转向助力）出现转速大幅波动；部分负荷巡航时，阀片根据油门踏板信号与ECU的扭矩需求调整开度，保证进气量与喷油量精准匹配，提升燃油经济性；全负荷加速时，阀片快速转到全开位置，保证最大进气充量，输出峰值扭矩。此外，阀体的结构设计考虑了积碳沉积的影响，内壁的导流结构减少油气在阀片边缘的沉积速度，降低长期使用后积碳导致的怠速抖动、开度卡滞风险，日常维护中不需要频繁拆解清洗。接线插座的结构采用防水防尘设计，适配机舱内的恶劣使用环境，避免水汽、灰尘进入导致的接触不良问题，插座的锁止结构保证线束连接后不会因为发动机振动出现松脱。整个节气门的重量控制在合理范围内，相比传统金属壳体的节气门减重超过30%，符合动力总成轻量化的设计趋势，同时结构强度满足发动机运行过程中的振动、温度交变要求，不会因为长期使用出现壳体变形、阀片卡滞等失效问题。
