V62500CC发动机点火系统结构设计

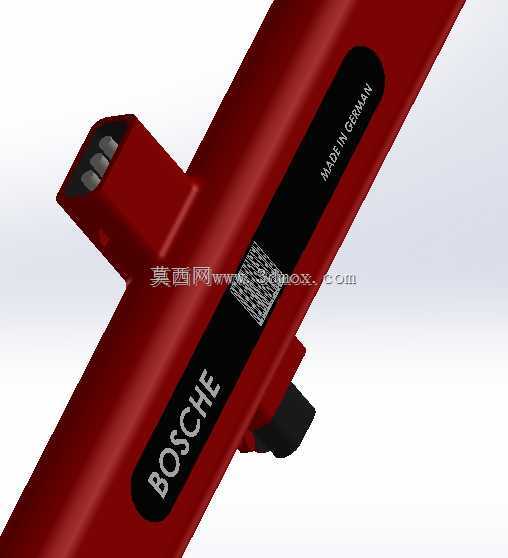

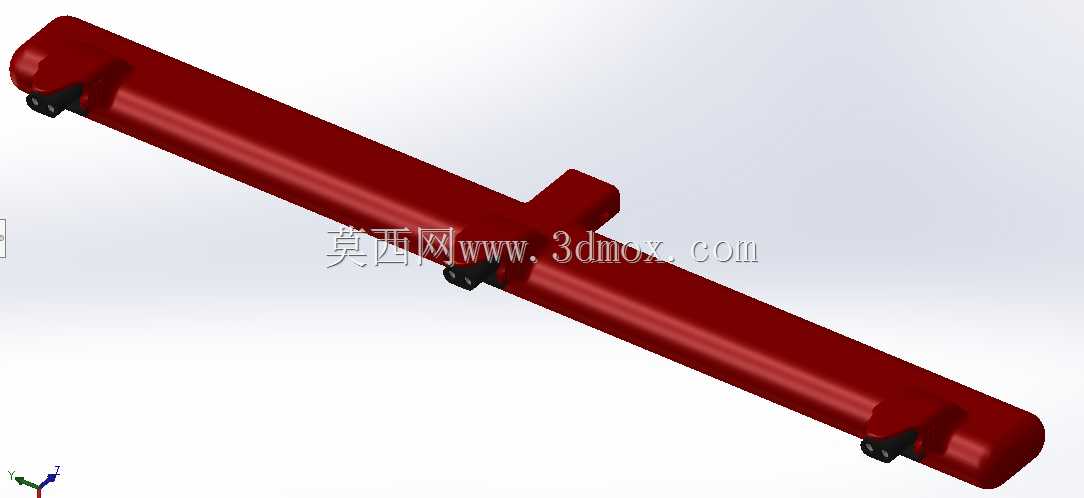

　　在乘用车动力系统的配套设计环节，点火系统的匹配精度直接决定了V6机型的燃烧效率与运行稳定性，这套适配2500CC排量V6发动机的点火组件，在前期结构规划阶段就完全围绕V型六缸机的缸体布局做了定向适配。不同于直列机型的点火排布逻辑，V6机型两列气缸呈夹角布置，点火组件的安装轨需要同时兼顾三缸同侧的安装同轴度，还要避让缸盖上方的气门室盖加强筋、喷油器线束走向以及进气歧管的安装空间，因此整体轨体采用了一体化注塑加内嵌金属衬套的结构，既保证了长跨度下的结构刚性，避免发动机运行过程中振动导致的点火线圈插接松脱，也通过非金属材质的绝缘特性降低了高压电的干扰风险。

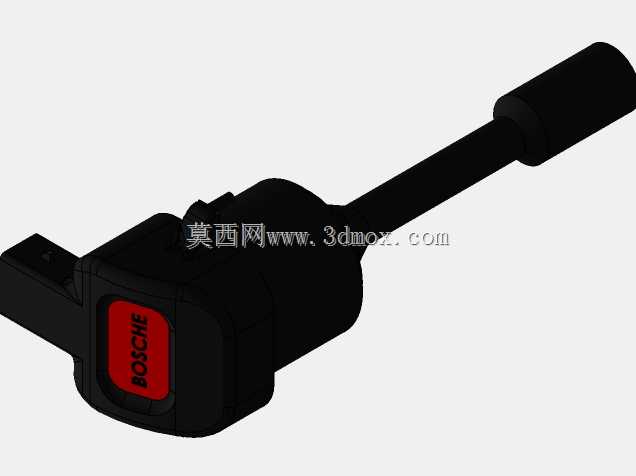

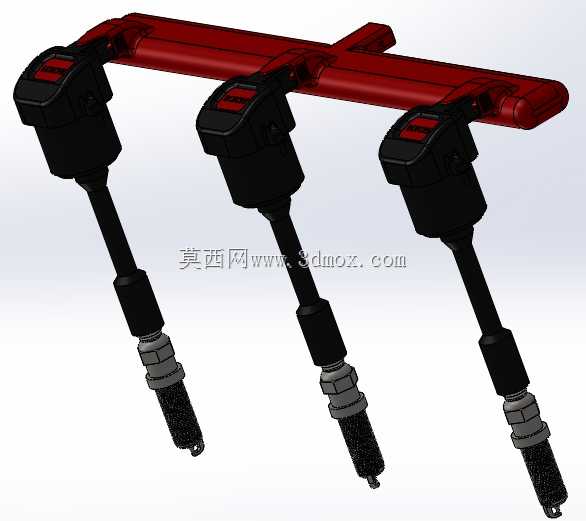

　　从实际装车的应用场景来看，这套点火系统主要承担气缸内混合气的高压点火功能，每一组点火单元都对应一个气缸的点火需求，集成式的轨体将三个点火线圈的安装位做了统一的定位基准，安装时只需要对准缸盖上的三个安装孔位，就能一次性完成三个点火线圈的初步定位，相比独立式点火线圈的逐一对孔安装，能有效降低总装环节的装配工时，也减少了后期维护时的对位误差。每个点火线圈下方通过高压阻尼线连接火花塞，阻尼线的长度经过精准测算，既不会因为过长导致线束冗余和发动机舱内的其他运动部件产生干涉，也不会因为过短拉扯线圈插接端导致密封失效，线束外层的耐温护套可以承受发动机舱内长期120℃以上的工作温度，避免长期高温老化导致的绝缘层开裂。

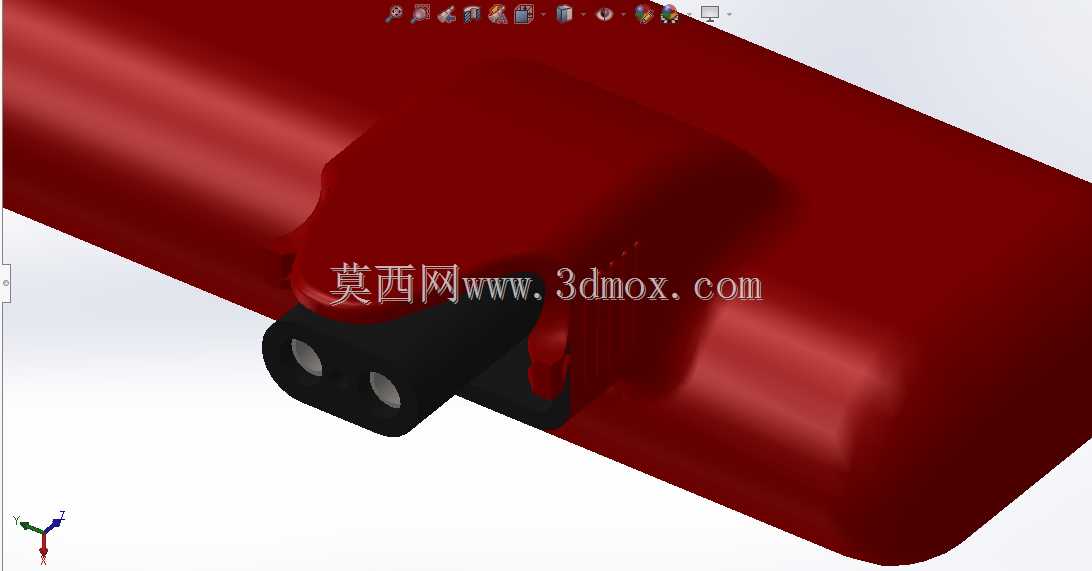

　　在功能特性的设计上，这套点火系统的线圈输出端做了屏蔽结构处理，能降低高压点火时产生的电磁干扰，避免对车载ECU的信号采集以及周边传感器的正常工作造成影响，火花塞的插接端采用了卡扣式密封结构，能防止气缸盖罩内的机油蒸汽渗入高压连接部位，避免出现高压漏电、点火能量不足的问题。轨体上的固定安装点位置经过多轮CAE仿真验证，三个安装点的受力分布均匀，在发动机全速域运行的振动工况下，每个固定点的振幅都控制在0.2mm以内，不会因为长期振动导致固定螺栓松动。

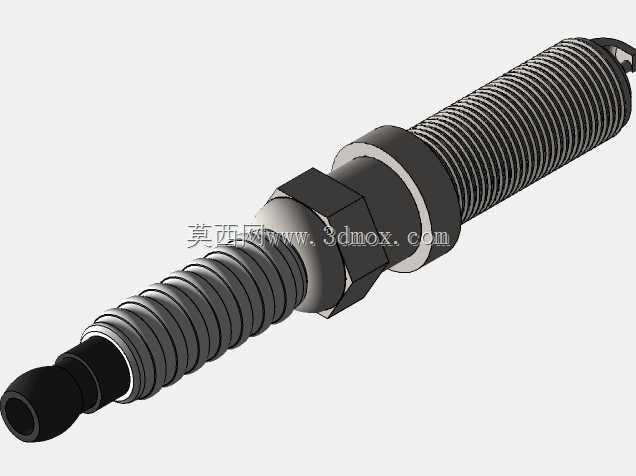

　　从安装边界的尺寸控制来看，整套点火组件的横向跨度完全匹配V6机型单侧缸盖的点火线圈安装孔距，轨体的上部凸起结构高度控制在38mm以内，预留了足够的空间给后续加装的发动机装饰罩，不会出现装饰罩盖合不严的问题。每个点火线圈的插接端朝向统一朝向车身外侧，方便维修时不用拆卸周边的进气部件就能直接拔插线束接头，火花塞的伸入长度严格匹配2500CC机型的燃烧室深度，电极的突出量刚好处于燃烧室的最优点火位置，能保证混合气被点燃时的火焰传播路径最短，提升燃烧效率，降低冷启动时的失火概率。

　　在结构细节的处理上，高压线束和线圈的连接部位做了防弯折的应力释放结构，避免安装或者维护时过度弯折导致内线芯断裂，轨体表面的加强筋沿着长度方向布置，既提升了轨体的抗扭强度，也不会额外增加过多的重量，整套组件的重量控制在1.2kg以内，不会给缸盖造成额外的载荷负担。针对V6机型高转速下的点火需求，线圈的能量储备做了针对性匹配，在发动机6000rpm的最高转速工况下，依然能保证每个点火周期都有足够的点火能量，避免高速工况下出现失火、动力断档的问题。同时，整套组件的密封等级达到了IP67，能应对发动机舱内的泥水飞溅、洗车时的高压水冲，不会因为外部水汽侵入导致点火故障。
