V6发动机配套CVVT凸轮轴结构设计

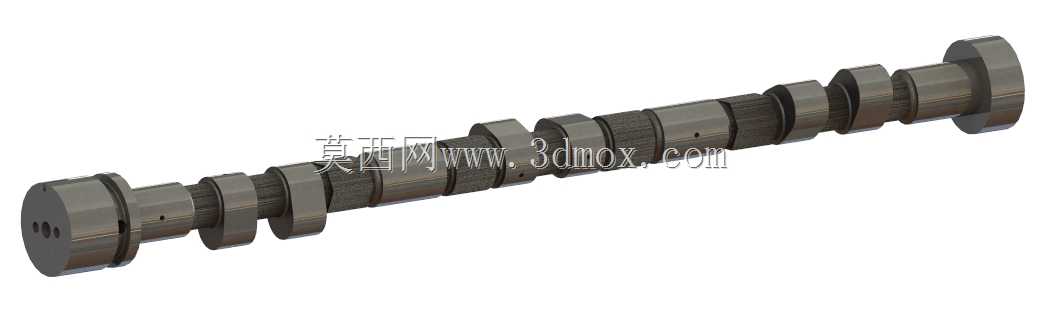

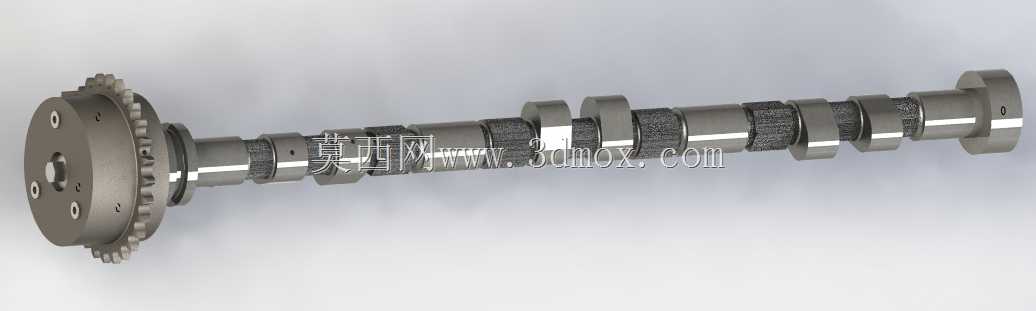

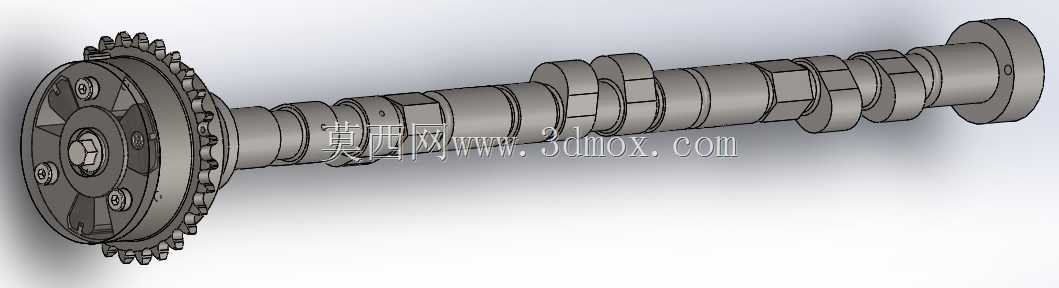

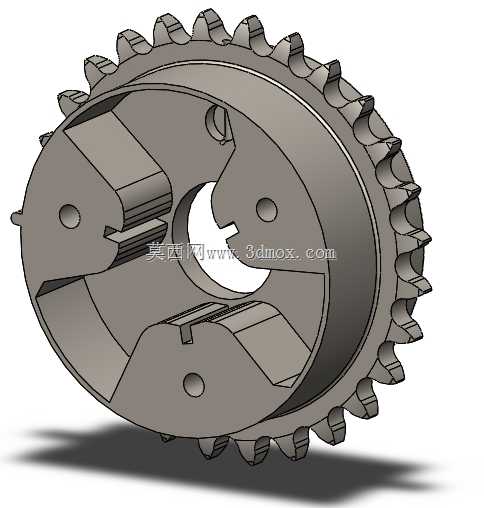

　　在V型六缸内燃机的配气系统开发中，CVVT凸轮轴是决定动力输出平顺性、燃油经济性与排放表现的核心部件，这套三维结构完整还原了量产机型上凸轮轴的全部装配特征，可直接用于配气机构运动仿真、正时系统匹配校核以及整机装配干涉验证工作。不同于直列机型的凸轮轴布局，V6机型的两列气缸夹角布置对凸轮轴的轴颈同轴度、凸轮型线相位精度提出了更高要求，模型中完整保留了各档轴颈的配合公差带特征，轴颈表面的磨削纹理结构也做了还原，能够直观呈现实际加工后的表面状态，方便设计人员在做装配仿真时模拟轴瓦与轴颈的配合间隙，避免后期台架试验出现抱轴、偏磨等失效问题。从功能实现逻辑来看，这套凸轮轴集成了CVVT可变气门正时系统的安装接口，轴端的正时链轮安装定位面、

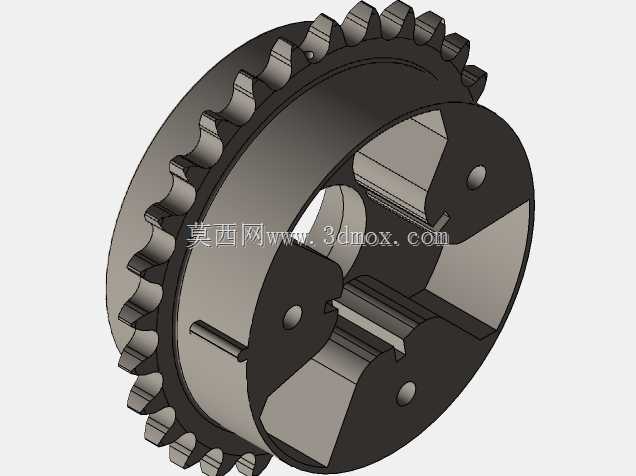

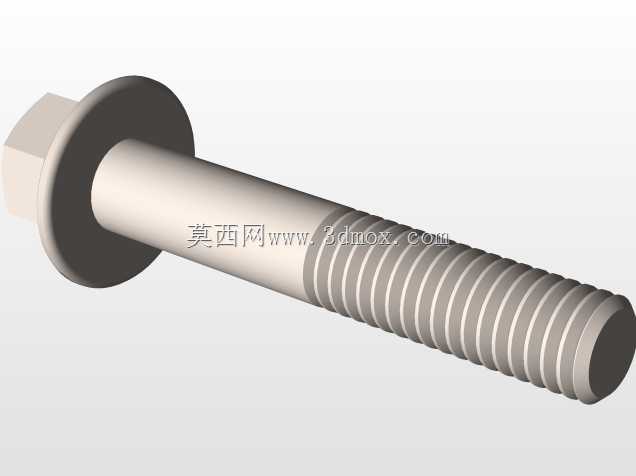

　　相位调节器固定螺栓孔位完全按照量产机型的尺寸参数构建，链轮与凸轮轴的定位销孔位置经过精准校核，能够保证正时安装时的相位精度，避免出现正时偏差导致的气门撞活塞、动力输出不足等问题。凸轮型线部分针对V6机型的进排气时序做了对应设计，每个气缸对应的进排气凸轮升程、包角参数都匹配六缸机的点火顺序，能够保证各缸进气充分、排气彻底，在不同转速区间都能获得稳定的配气效率，尤其是中低转速区间的扭矩输出特性，通过凸轮型线的优化可以有效提升进气涡流强度，改善燃油雾化效果。从安装边界来看，模型完整呈现了凸轮轴的轴向定位结构，轴上的止推面位置、卡环安装槽尺寸都与缸盖的凸轮轴轴承座安装位完全匹配，

　　各凸轮桃尖的相位角按照V6机型1-6-5-4-3-2的点火顺序做了对应排布，设计人员在做整机布置时可以直接调取模型进行正时链条的路径规划，核对链条张紧器、导轨的安装位置是否存在干涉。轴身部分的润滑油道结构也做了完整还原，从轴端进入的压力机油可以通过轴身内部的油孔输送到各档轴颈以及凸轮工作面，保证运转过程中的润滑冷却，油孔的位置、孔径都经过运动校核，不会在凸轮轴旋转过程中出现油孔堵塞、供油中断的问题。在实际工程应用中，这套模型可以用于新机型开发初期的配气机构方案评审，也可以作为职业院校内燃机专业的教学演示模型，帮助学员理解可变气门正时系统的机械结构与工作原理，相比二维图纸能够更直观地呈现各部件的装配关系与运动逻辑。针对改装场景，

　　设计人员也可以在这个基础模型上调整凸轮型线参数，验证高角度凸轮轴改装后的气门升程变化，核对活塞在上止点时与气门的间隙是否在安全范围内，避免改装后出现气门与活塞碰撞的严重故障。整个凸轮轴的材质对应量产机型的合金铸铁或钢制锻件设计，轴颈与凸轮表面的淬火硬化层区域在模型上也做了区分，能够帮助工艺人员制定对应的热处理加工流程，明确各表面的硬度要求与加工精度等级，减少从设计到量产的工艺转化周期。
