立式增压稳压补压泵结构三维设计

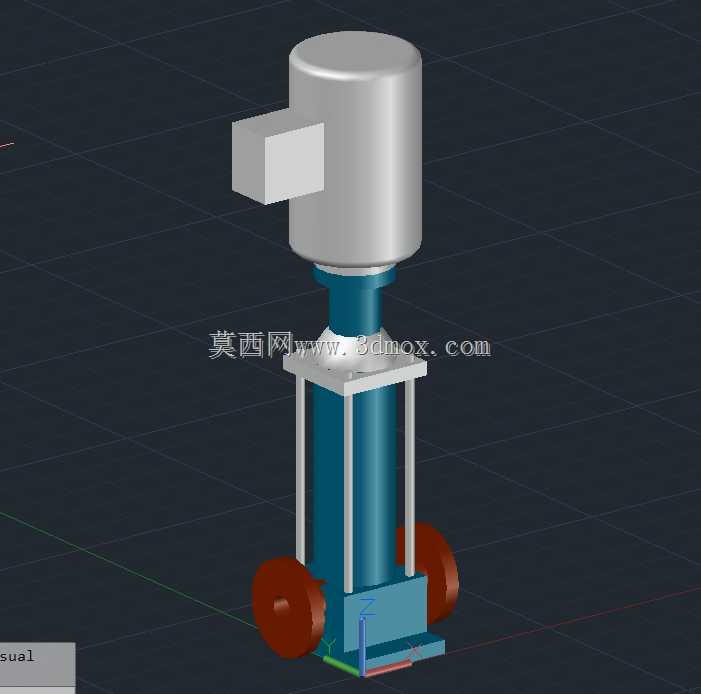

　　在民用建筑消防供水系统、工业循环水稳压回路、小型生产工艺增压管路的设计选型环节，这类立式补压稳压设备是核心的水力部件，三维建模阶段需要把现场安装的边界条件、管路对接的公差要求、运维拆装的操作空间全部纳入考量，不能只做外观的曲面堆砌。从结构布局来看，该设备采用上部驱动、中部支撑、下部水力组件的同轴立式排布，驱动段的圆柱形壳体为动力部件提供防护，侧置的接线腔体预留了线缆走线与接线端子的安装空间，避免现场布线时出现线缆弯折半径不足、接线端裸露的问题。中部的支撑段采用三根对称分布的立式拉杆结构，将上部驱动组件与下部泵体刚性连接，这种设计既可以减少整体设备的横向占用尺寸，也能在设备运行时抵消部分轴向窜动带来的振动，相比封闭筒式支撑结构，

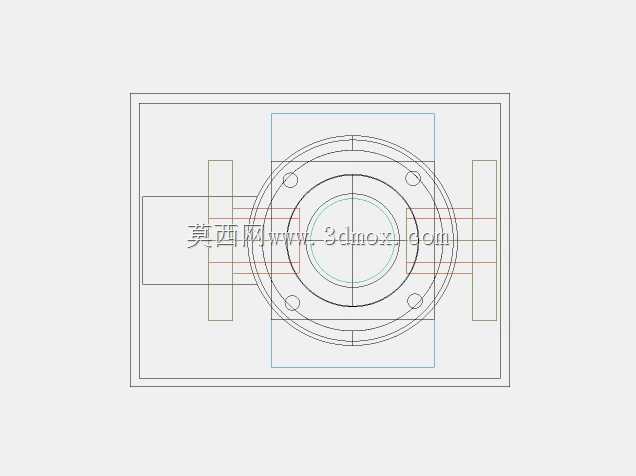

　　拉杆式的布局更方便日常运维时检查密封件的渗漏情况，不需要拆解整体外壳就能观察机械密封的工作状态。下部的水力段采用侧进下出？不对，看模型的两个棕色法兰接口是布置在泵体下部两侧，为水平对接的管路接口，接口的法兰尺寸匹配常规低压流体输送的法兰标准，安装时不需要额外加工过渡转接件，泵体底部的方形基座预留了地脚螺栓的安装孔位，孔位的间距按照通用立式泵的安装底座尺寸设计，能够适配多数现有泵房的混凝土基础或者型钢安装支架，不需要重新打孔改造基础。设计这类泵体三维模型的时候，首先要确定的是安装边界的尺寸约束：整体设备的重心落在基座中心轴线上，避免运行时因为重心偏移产生额外的振动载荷，驱动段的外径尺寸要保证和周边管路、

　　墙体预留至少200mm的操作间隙，方便后期检修时拆解驱动部件；下部两个管路接口的中心高度要和现场敷设的管路中心高度匹配，减少安装时的管路应力，避免强行对接导致法兰密封面渗漏。从功能特性来说，这类补压泵的核心作用是维持管路系统的压力稳定，当系统压力低于设定阈值时自动启动补压，达到设定压力后自动停转，所以在建模时需要考虑泵体内部流道的顺滑过渡，减少水力损失，同时密封结构的位置要预留足够的拆装空间，更换机械密封时不需要将整个泵从管路上拆解下来，只需要拆除中部拉杆的连接螺母，就能将上部驱动段整体吊起，更换密封件后快速回装，大幅缩短运维的停机时间。在实际的项目应用中，这类泵常被用在高层楼宇的消防稳压系统中，搭配气压罐使用，

　　平时维持消防管网的静压满足规范要求，火灾发生时可以快速启动为系统供水，也可以用在小型工业生产的循环水系统中，补充管路因为沿程阻力、局部阻力损失掉的压力，保证末端用水设备的进水压力稳定。建模过程中，所有的配合面都按照实际加工的公差要求设定配合间隙，比如法兰密封面的平面度要求、轴与轴承的配合公差、拉杆的安装孔位同轴度，都在三维模型中做了对应的约束，避免后续导出工程图时出现尺寸矛盾，也方便结构工程师在做管路碰撞检查时，准确判断设备和周边桥架、风管、其他管路的位置关系，提前规避安装时的干涉问题。设备的整体高度控制在常规立式泵的安装尺寸范围内，能够适配多数泵房的层高要求，顶部的驱动端预留了吊装孔的位置，方便现场安装时使用手拉葫芦或者小型吊装设备将泵体就位，不需要额外制作吊装工装。侧置的接线盒方向可以根据现场进线方向调整，模型中预留了接线盒旋转的配合自由度，设计时可以根据泵房的布线方向调整接线盒的朝向，减少线缆的弯折。下部的泵体底座做了加强筋结构，提升基座的刚性，避免设备运行时因为基座变形导致轴系不对中，进而引发的振动过大、密封件过早磨损的问题。
