压接式DB62超小型连接器三维建模作品

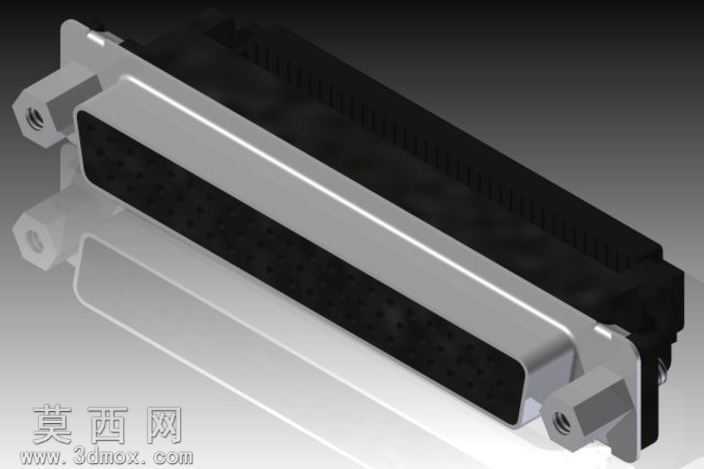

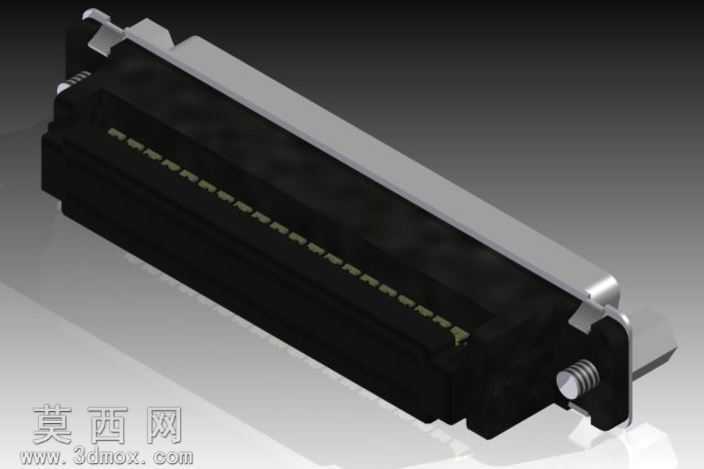

本作品为压接样式DB62超小型连接器的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业级电气连接件的建模规范，还原真实连接器的结构特征与外观质感。建模初期先梳理DB62连接器的结构逻辑，将整体拆分为金属屏蔽外壳、绝缘基座、压接式接触端子、侧边固定安装耳四个核心模块，先绘制各模块的二维草绘截面，对安装耳上的固定螺孔、外壳边缘的导向卡扣、绝缘基座上的端子排布槽位等细节特征逐一标注尺寸，确保草绘阶段的尺寸精度符合工业连接器的实际生产公差要求。进入实体建模阶段后，采用拉伸、切除、扫描、阵列等基础特征命令完成主体结构搭建，针对金属外壳的边缘倒角、安装耳的沉头孔位、端子的接触弹片弧度等细节，通过圆角、拔模、薄壁特征等命令做精细化处理，其中62个接触端子采用线性阵列方式排布，严格控制端子间距与排布精度，还原DB62连接器高密度接插的结构特点。材质与渲染阶段，为金属屏蔽外壳赋予哑光锌合金材质，调整材质的反射率与粗糙度参数，还原压铸金属外壳的细腻磨砂质感；为内部绝缘基座赋予黑色阻燃工程塑料材质，添加细微的颗粒纹理模拟工程塑料的注塑表面效果；为接触端子赋予镀锡铜合金材质，调整金属高光参数体现导电端子的金属光泽；侧边固定螺孔内的螺纹结构通过螺旋扫描命令生成，赋予不锈钢材质还原紧固件的视觉特征。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体结构，辅助光源补充暗部细节避免阴影死黑，背光源勾勒金属外壳的轮廓边线，背景采用渐变灰色调突出模型主体，最终渲染效果清晰展现连接器的整体形态、各部件的装配关系与材质质感。设计过程中重点还原压接式连接器的装配逻辑，外壳与绝缘基座的卡扣配合结构、端子与基座的过盈配合结构、安装耳的定位结构均按照实际产品的装配关系搭建，可直接用于电气布线场景的装配模拟、接插件结构教学演示或产品选型的三维展示使用，模型结构完整无破面，各部件可单独拆分编辑，能够适配不同场景的使用需求。
