30千瓦工业电动机三维结构设计模型

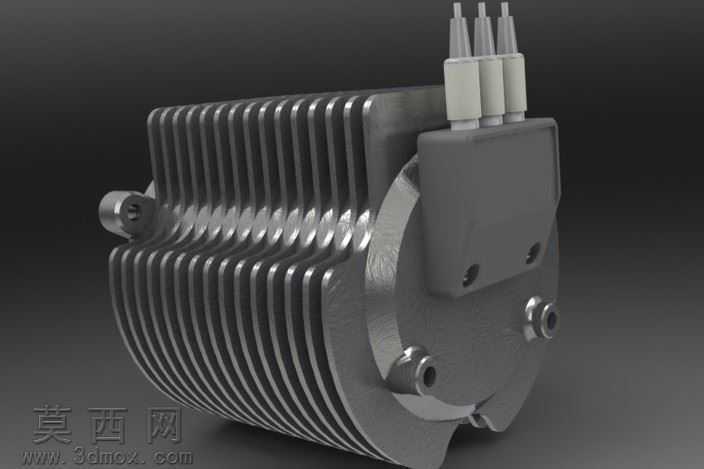

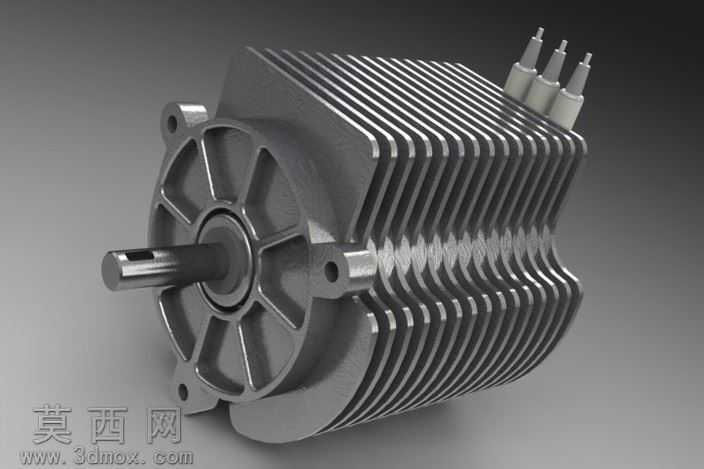

本模型为30千瓦功率等级的工业电动机三维设计成果，采用SolidWorks完成全参数化建模，整体还原了该功率段三相异步电动机的完整结构特征。建模过程中首先对电机的核心尺寸进行参数化定义，以输出轴的轴心作为全局装配基准，依次完成前端盖、定子壳体、散热筋结构、后端盖、接线端子组件的零件建模与装配约束。壳体部分的散热筋采用阵列特征完成建模，严格还原了真实电机散热结构的排布密度、筋条厚度与倾斜角度，保证模型结构与实物的一致性；前端盖的安装法兰、定位止口、轴承安装位均按照工业电机的通用尺寸规范进行绘制，输出轴的键槽、轴肩定位结构做了精细化处理，还原了轴件与前端盖轴承位的配合关系。接线端子部分还原了三相接线柱的绝缘护套、接线柱本体与壳体的安装结构，各零件之间的装配间隙、配合关系均按照实际生产的装配公差进行设置，避免出现模型干涉问题。材质渲染阶段，为电机壳体赋予了铸铝材质的哑光金属质感，调整了金属粗糙度与反射参数，还原铸铝壳体经喷砂处理后的表面质感；输出轴与安装法兰部分赋予了钢材的金属材质，适当提高材质的反光度以体现机加工表面的光洁特征；接线柱的绝缘部分赋予了硬质工程塑料的材质属性，调整材质的漫反射参数还原绝缘件的哑光质感。渲染阶段采用三点布光方案，主光源从侧上方打亮电机主体，突出散热筋的层次结构与金属壳体的质感，辅光源补亮前端盖与输出轴的暗部细节，背景采用渐变灰色调突出电机主体，最终渲染效果清晰展现了电机的整体外观与结构细节。设计过程中充分考虑了该功率电机的结构合理性，散热筋的排布兼顾散热面积与壳体结构强度，安装脚的位置、安装孔尺寸均匹配通用工业安装规范，整体模型可用于电机结构教学、设备装配模拟、工业场景可视化展示等场景，各零件均保留建模参数，可根据实际设计需求调整尺寸参数完成同系列不同功率电机的变型设计。
