75KW1500转卧式三相异步电动机三维模型

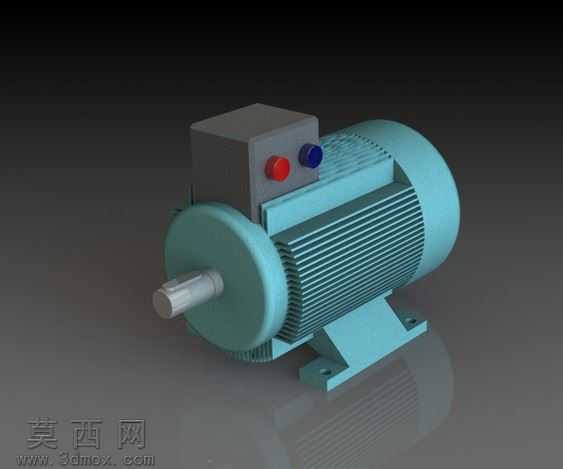

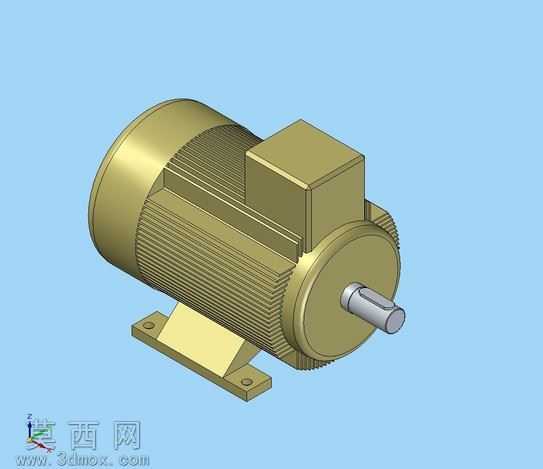

本模型为额定功率75KW、额定转速1500RPM的卧式安装三相异步电动机，建模过程严格遵循工业电机的实际设计规范，首先通过基准轴与基准面搭建整体装配定位框架，依次完成定子机座、散热筋结构、前端盖、后端盖、输出轴、接线盒、安装底脚等核心零部件的参数化建模。机座部分采用拉伸结合阵列的方式还原外圆周向均匀分布的轴向散热筋，精准还原散热筋的截面尺寸与排布间距，保证模型还原真实电机的散热结构特征；输出轴部分还原了轴伸端的键槽结构，严格匹配标准平键的安装尺寸，轴肩、轴承位的尺寸公差在建模时按照实际装配要求做了对应预留，还原轴类零件的阶梯结构特征。接线盒采用方体凸台结构建模，还原接线盒与机座的连接安装位，安装底脚部分还原了带安装通孔的支撑脚结构，底脚的倾斜加强筋做了精准的结构还原，保证安装结构的力学特征呈现。材质渲染阶段，机座、端盖、接线盒、底脚部分采用铸铝哑光金属材质，还原电机壳体的金属质感与表面细微的铸造纹理，输出轴部分采用光亮镀铬钢材材质，区分转动部件与壳体的材质差异，整体渲染采用均匀的环境光，清晰呈现各部分的结构轮廓与细节特征。设计过程中重点还原电机的整体装配关系，各零部件的配合间隙按照实际装配逻辑设置，既保证模型的外观还原度，也清晰呈现内部结构的装配逻辑，可用于机电设备配套选型展示、传动系统装配模拟、工业场景动画搭建等场景，模型结构完整，细节还原度高，各特征尺寸符合Y系列三相异步电机的实际尺寸规范，能够直观呈现该型号电机的外观形态与结构组成。
