圆形带灯翘板按键开关三维结构

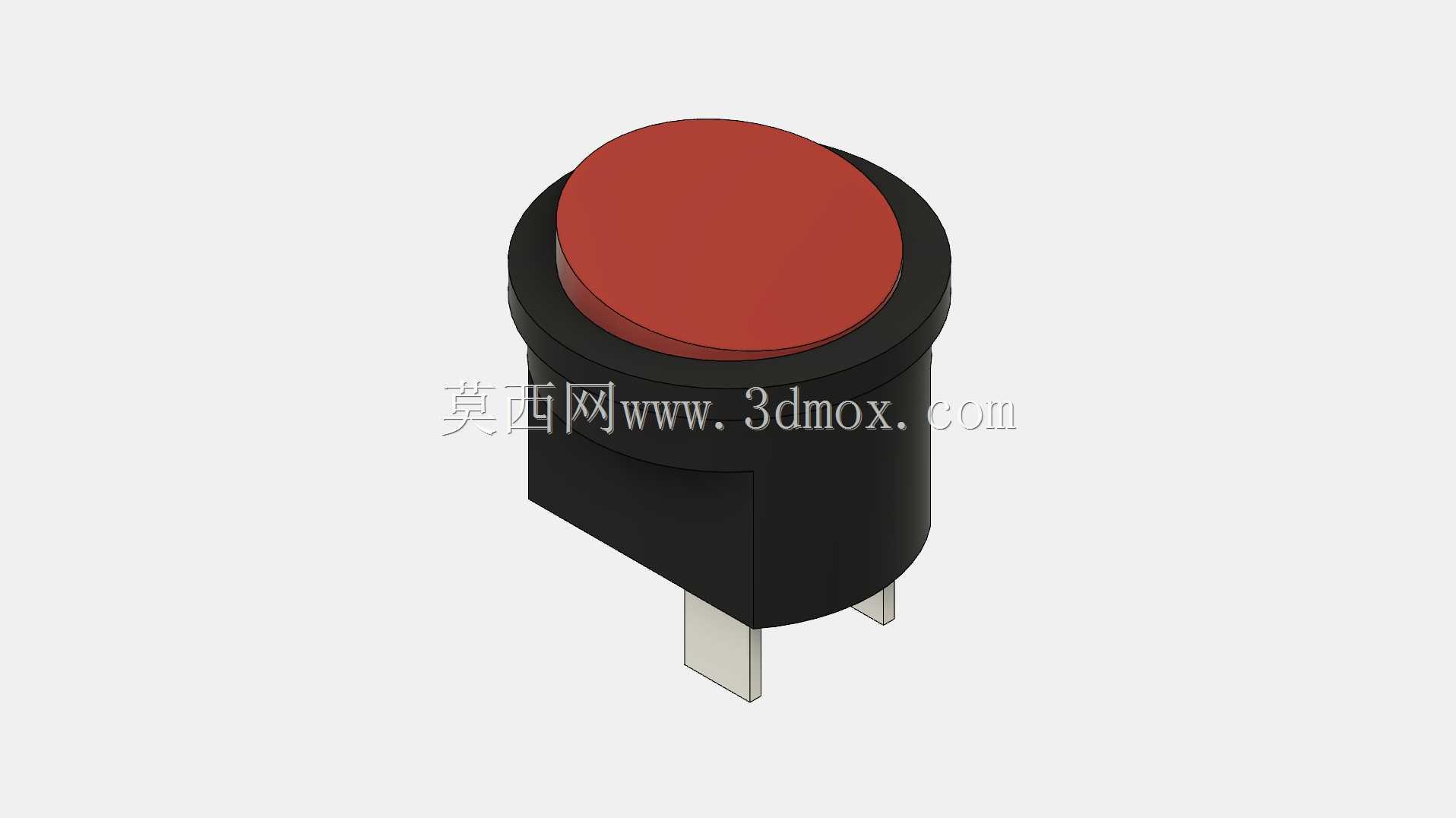

　　做小型电控面板布局的时候，这类带灯翘板开关是绕不开的选型件，之前做桌面式测试治具、小型工控终端的操作面板时，多次用到同结构的产品，这次建模的时候特意把实际装机踩过的坑都融入到结构细节里了。先从安装场景说，这类开关大多用在面板厚度1.2-2.5mm的薄板安装场景，不管是ABS注塑面板、冷轧钢板喷塑机柜面板，还是亚克力操作面板，只要开对应尺寸的圆形安装孔，靠开关本体的弹性卡爪就能实现无螺丝快速固定，不需要额外加螺母锁附，装配效率比螺纹固定的按钮高不少，适合批量组装的消费类电子、小型工控设备场景。实际使用中，这类开关的核心功能是实现小功率回路的通断控制，带灯的设计能直接在按键表面反馈回路通断状态，不需要额外在面板上加装状态指示灯，

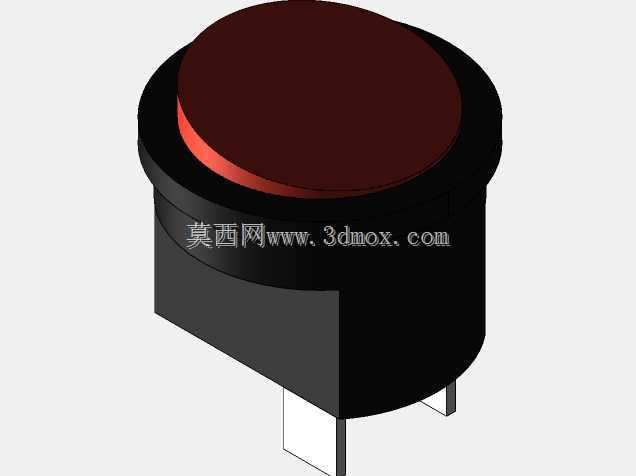

　　能节省面板布局空间，尤其是在按键排布密集的小型设备面板上，一个按键同时承担操作和状态指示功能，能大幅优化面板的空间利用率。建模的时候特意还原了按键的翘板摆动结构，按键帽和本体之间的摆动间隙控制在0.3mm，既保证按动的时候没有卡滞感，又不会因为间隙过大进灰影响内部触点寿命；按键帽的红色透光面做了微磨砂的表面质感处理，实际打样的时候这个面是半透明PC材质，内部LED点亮的时候光线能均匀漫射出来，不会出现局部亮斑，在室内光照环境下从各个操作角度都能清晰识别开关状态。安装边界这块，开关本体插入面板后的下部纵深尺寸控制得比较紧凑，不会占用面板后方过多的布线空间，两个插片式接线端子是标准的6.3mm规格，和常规的冷压插簧能直接匹配，

　　接线的时候不需要焊接，插到位就能实现可靠的电气连接，后期维护更换也很方便，直接把插簧拔下来就能替换开关，不用拆动整个面板的布线。结构设计上，开关的黑色本体部分用的是阻燃PBT材质的建模壁厚，本体壁厚均匀控制在1.5mm，既保证足够的结构强度，按动按键的时候本体不会出现形变松脱，又能满足电气绝缘的阻燃要求；按键帽和内部翘板的联动结构做了简化还原，实际生产中这个位置是靠翘板的支点翻转实现触点的快速通断，建模的时候保留了支点的位置和翘板的摆动行程，按动行程大概在2mm左右，按动的手感偏清脆，触发反馈明确，不会出现按到一半不确定是否触发的情况。另外在建模的时候特意考虑了面板安装的对位细节，开关本体上的卡爪做了对称设计，

　　不管是正插还是旋转180度插都能正常卡入安装孔，不会因为装配方向不对导致卡爪卡不住面板；插片端子的位置也做了居中处理，接线的时候不管是左零右火还是反过来接线，都不会和旁边的其他开关端子产生干涉，在密集排布的时候，两个同型号开关的中心距只要留够18mm，就能保证接线操作空间和按动的时候不会误触相邻按键。实际选型的时候还要注意，这类开关的触点额定电流一般在3A/250VAC以内，适合控制信号回路或者小功率负载，不能直接控制大功率电机这类感性负载，要是用在大功率回路里需要搭配继电器做中转控制，建模的时候虽然没有还原内部的触点和LED灯珠结构，但预留了对应的内部安装空间，要是做更细节的拆解模型，可以直接在现有结构基础上补充内部的触点弹片、LED、限流电阻这些零件，不用重新调整外部的安装尺寸和外形轮廓。
