带开关保险丝一体式C14电源入口插座

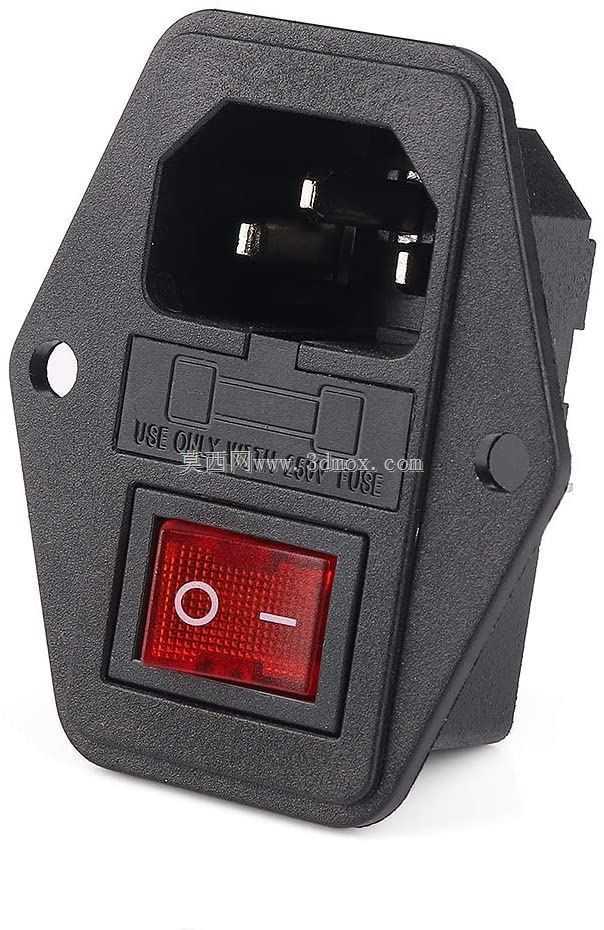

　　这款集成式AC电源入口组件，是各类桌面型工业设备、小型机电装置、测试仪器、商用小家电做市电输入接驳的常用选型，把独立的C14品字电源插座、带灯船型电源开关、保险丝夹持座三个独立功能件整合在同一个安装基座上，相比分散布置三个独立元件，能大幅压缩设备面板的开孔占用空间，减少内部接线的焊点与端子数量，降低装配环节的接线错误概率，也能让设备面板的外观布局更规整统一。

　　从实际选型适配的场景来看，这类组件常被用在桌面式3D打印机、小型激光雕刻机、台式数控电源、实验室测试仪器、工控终端机箱、商用厨房小设备、桌面型封装设备的市电输入侧，替代传统的分离式插座、开关、保险丝座组合，尤其适合内部安装空间局促、面板布局紧凑的设备，不需要在面板上分别开三个安装孔，只需要开一个对应基座轮廓的安装位，配合基座自带的法兰安装耳用螺丝固定即可，装配效率比分散元件提升至少40%。

　　功能设计上，组件的C14插座端符合国标市电输入的接插件尺寸规范，可兼容常规的品字尾电源线，插拔寿命满足常规工业设备的使用频次要求；自带的红色船型开关为双断结构，可同时切断火线与零线的通路，相比单断开关的安全冗余更高，开关表面的红色标识也能让操作人员快速识别电源通断状态，部分同规格产品的开关还带指示灯，接通状态下有明确的光信号提示，避免误判设备供电状态；集成的保险丝座为抽屉式结构，不需要拆开设备外壳就能更换保险丝，保险丝的夹持弹片采用导电性能优异的铜质材料，接触电阻低，大电流通过时不会出现异常发热的问题，适配常规的5*20mm规格玻璃管保险丝，可根据设备的实际额定电流选配对应熔断值的保险丝，做设备输入侧的过流保护。

　　结构设计层面，整个组件的基座采用阻燃级工程塑料注塑成型，绝缘性能满足强电部件的安规要求，耐热温度可覆盖设备正常工作时的温升范围，不会因为长期通电发热出现形变、绝缘性能下降的问题；基座背面的接线端子采用插片式结构，可适配标准的6.3mm冷压端子，接线时不需要焊接，只需要把压接好导线的冷压端子插到位即可，接线牢固度高，抗拉扯性能好，设备运输或者移动过程中不会出现接线松脱的问题。安装边界上，这款组件为嵌入式法兰安装结构，法兰面的两个安装孔中心距适配行业通用的安装尺寸，面板开孔只需要按照基座的嵌入轮廓开出对应尺寸的矩形孔，把基座从面板外侧推入后，用两颗M3或者M4的螺丝穿过法兰耳上的安装孔锁紧在面板内侧的固定柱上即可，安装完成后法兰面和面板表面贴合紧密，不会出现凸起或者缝隙过大的问题，基座嵌入面板后的深度尺寸控制合理，不会和设备内部的其他结构件、电路板产生干涉，即使是内部空间非常紧凑的小型设备，也能顺利完成布置。

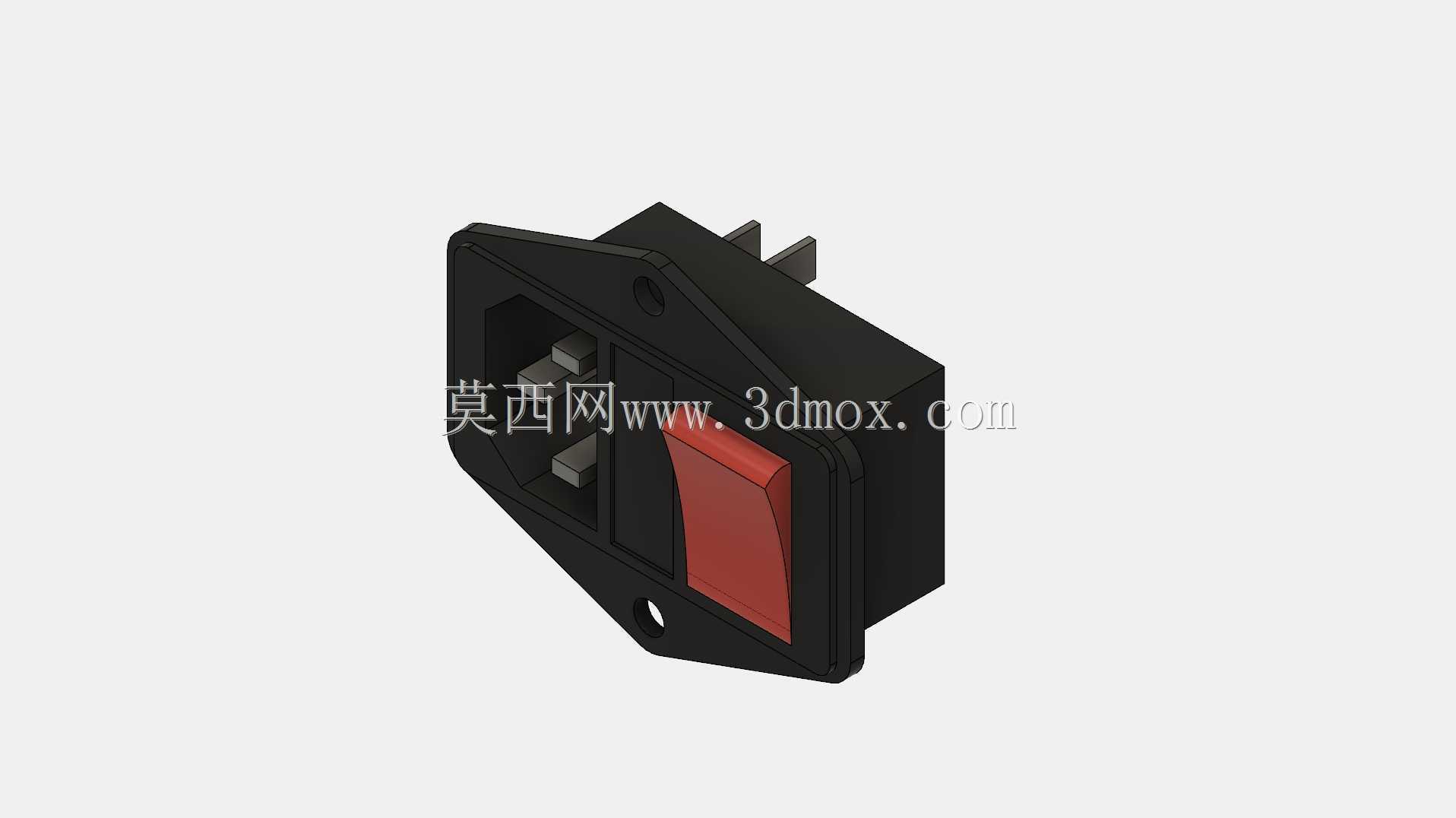

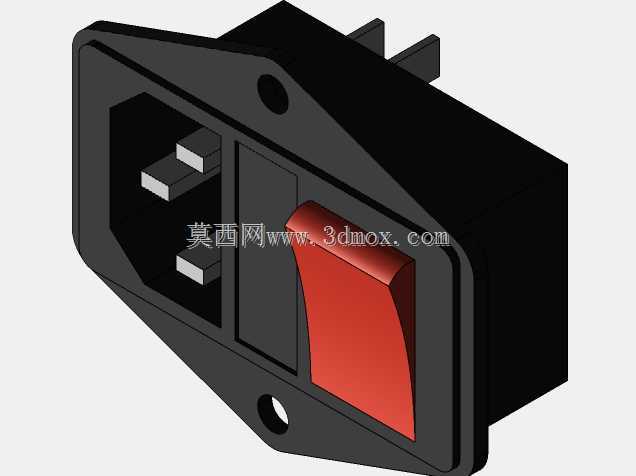

　　从三维建模的角度来看，这个模型完整还原了组件的所有外部结构细节，包括C14插座的插片腔轮廓、船型开关的翘板弧度、保险丝座的抽屉卡扣结构、法兰安装耳的孔位、背面接线插片的位置与尺寸，在做设备整体结构设计时，可以直接把这个模型导入装配体中，用来校验面板开孔尺寸是否匹配、内部接线空间是否充足、和周边其他部件的间隙是否满足安规要求，避免后期打样时出现安装干涉、开孔尺寸错误的问题，能有效缩短设备的结构开发周期，减少样机试装阶段的修改次数。实际选型使用时，需要根据设备的额定工作电流选配对应电流等级的组件，确认开关的额定载流能力、插座的接触电阻、保险丝座的适配规格符合设备的供电要求，同时接线时要遵循强电布线的安规规范，火线、零线、地线的接线位置不能接反，保险丝要串联在火线通路中，才能起到应有的过流保护作用。
