SC8UU线性钢轨轴承滑块结构设计

　　在桌面级数控加工设备与消费级3D打印设备的传动链路里，X/Y/Z三个轴向的运动平稳性，很大程度上取决于直线传动副的选型与安装精度，SC8UU线性钢轨轴承作为配套8mm直径光轴导轨使用的标准滑动单元，是这类小型设备里应用频次极高的传动部件。从实际装机的场景来看，这类轴承滑块大多承担运动部件的承载与导向职责，比如桌面CNC的主轴安装座滑动支撑、FDM3D打印机的打印头托架导向、小型自动化点胶设备的滑台移动承载，都能看到同规格滑块的应用，相比滚珠式直线轴承，这类带封闭壳体的单元在轻载、中低速往复运动的工况下，抗粉尘污染的能力更强，日常维护的频次更低，很适合民用小型加工设备的使用环境。

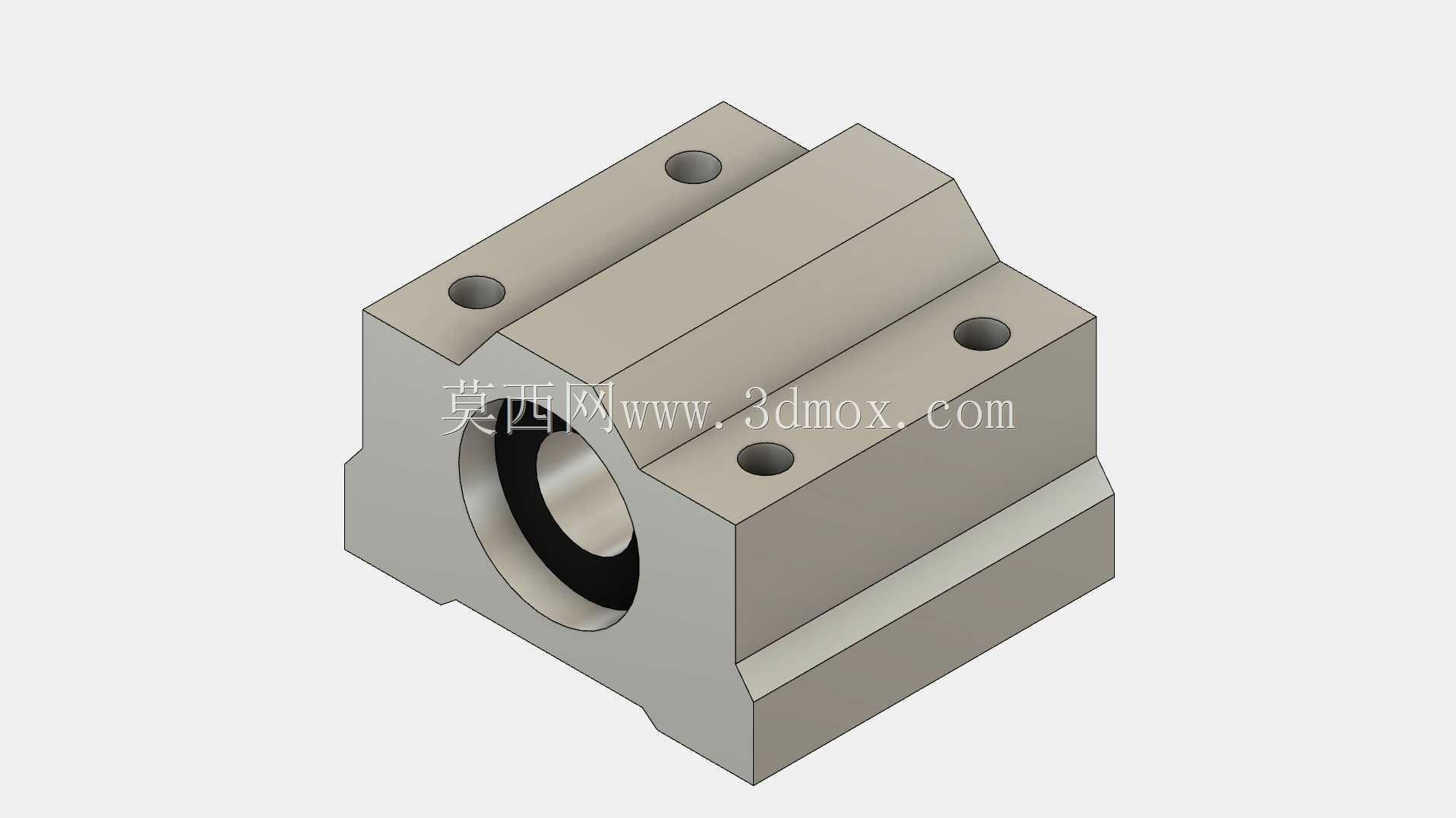

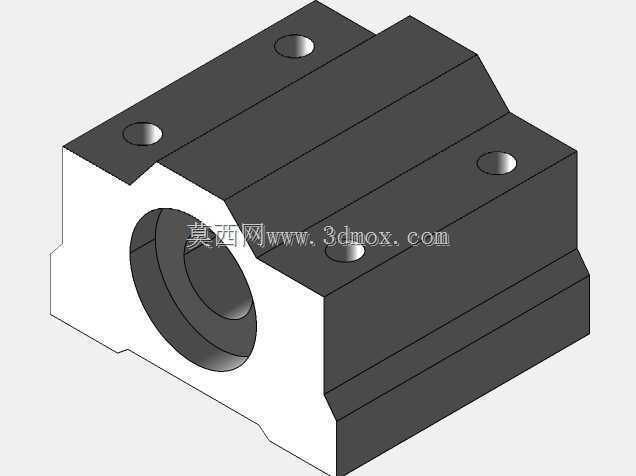

　　从结构设计的逻辑来看，这个滑块的壳体采用了一体化的方块式构型，四个角部预留的安装沉孔是直接对接运动负载台的安装接口，安装孔的孔位间距严格匹配小型设备的标准铝型材安装孔距，不需要额外做转接板就能直接固定在2020或者2040规格的铝型材滑台上，减少了装配环节的累积误差。壳体中间的通孔是轴承内衬的安装位，内置的自润滑轴承衬套直接和8mm直径的光轴导轨配合，衬套和壳体之间的配合公差选的是过渡配合，既保证衬套不会在滑块往复运动时出现跟转窜动，也能在衬套磨损到极限时方便更换，不需要整体更换滑块壳体，降低后期维护成本。滑块壳体的两侧做了切边导向结构，和导轨安装座的限位边配合时，能避免滑块在运动过程中出现绕轴转动的趋势，保证负载安装面的平行度始终维持在合理范围内。

　　考虑到桌面级设备的安装空间普遍比较紧凑，这个滑块的外形尺寸做了严格的边界控制，整体方块的长宽高尺寸适配小型设备的安装空间，不会因为滑块体积过大挤占其他部件的安装位置，壳体的厚度设计也兼顾了结构强度与轻量化需求，在承载桌面CNC主轴这类重量在1-2kg的负载时，壳体不会出现受力变形的情况，同时整体重量控制在较低水平，减少传动时的惯量负载，降低驱动电机的出力要求。安装孔的沉头深度经过精确计算，使用标准内六角螺丝固定时，螺丝头部不会突出滑块安装面，避免和运动路径上的其他部件产生干涉。滑块的端面没有额外的突出结构，两个滑块可以近距离对接安装在同一根光轴上，满足长负载台的多点支撑需求，比如长行程的3D打印机Y轴滑台，就可以用两个同规格滑块共同支撑热床平台，提升运动过程中的平台稳定性，避免平台倾斜导致的打印件翘边、加工件尺寸超差问题。

　　在实际的装配调试环节，这个滑块的设计也预留了足够的调整余量，壳体上的安装孔比固定螺丝的直径大出一定的调整间隙，安装时可以微调滑块在滑台上的固定位置，保证两个同轴安装的滑块孔心完全对齐，避免出现别卡、运动阻力过大的问题。衬套的内孔粗糙度控制在合理区间，和光轴配合时的间隙既不会过大导致运动晃动，也不会过小导致滑动阻力增加，在无额外润滑的工况下也能维持顺畅的往复运动，适配3D打印机这类不方便频繁加注润滑油的使用场景。滑块壳体的材质选用的是常用的铝合金材质，表面做了氧化处理，在日常车间或者家用环境下不容易出现锈蚀，长时间使用也能维持尺寸精度，不会因为壳体锈蚀导致衬套安装位变形，影响运动精度。从运动精度的表现来看，这类滑块在配套标准公差的8mm光轴使用时，径向跳动量可以控制在小型设备的精度要求范围内，完全满足3D打印、桌面雕刻这类轻加工场景的精度需求，不需要选用成本更高的滚珠导轨副就能达到使用要求，是小型自动化设备传动方案里性价比极高的选型方向。
