树莓派适配OV5647摄像头模组结构设计

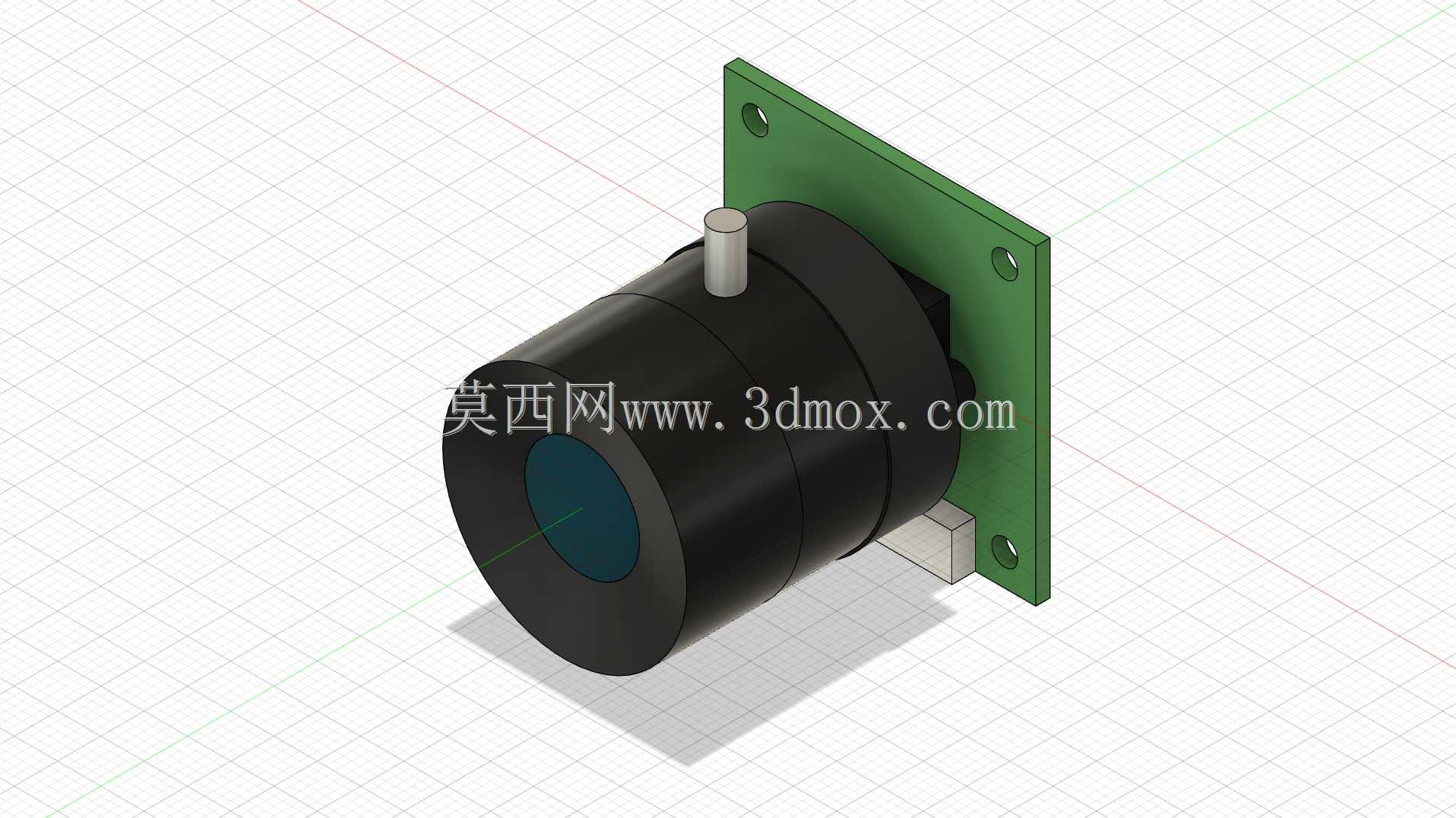

　　这款适配OV5647感光芯片的摄像头结构，最初是为覆盆子皮4bLink这类嵌入式视觉采集场景做的配套结构设计，日常做嵌入式设备开发、小型机器视觉点位搭建的时候，经常会遇到裸摄像头模组固定不稳、镜头无防护、安装对位不准的问题，这套结构就是针对这些实际工程痛点做的优化。从实际使用场景来看，这类摄像头模组常被用在小型智能设备的视觉输入端、桌面级检测工位的图像采集端、开源硬件项目的视觉模块上，很多时候需要直接安装在设备的钣金外壳、亚克力支架或者3D打印的设备机架上，所以安装结构的适配性是设计时优先考虑的点。整个结构分为镜头防护筒体和后端安装法兰两个核心部分，筒体部分做了阶梯内孔，刚好可以卡合原厂镜头的调焦环，既不会遮挡镜头通光路径，

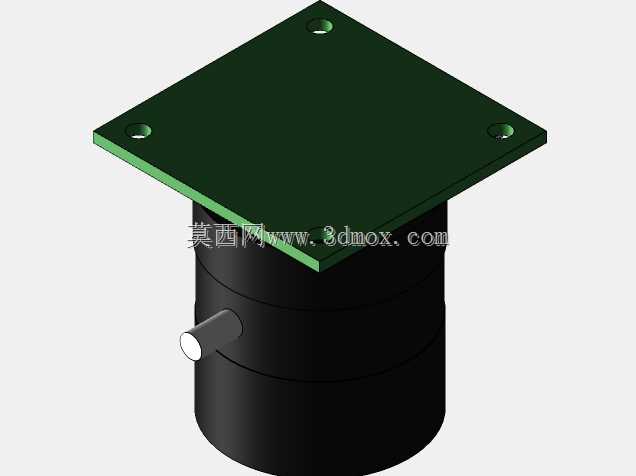

　　又能在调焦完成后限制镜头的径向窜动，避免设备搬运、运行过程中的震动导致焦距偏移，筒体侧面预留的紧定螺钉孔，可以在调焦完成后锁紧镜头，不需要额外打胶固定，后期维护调整焦距也更方便。后端的安装法兰采用方形平板结构，四个角预留了沉头安装孔，孔位间距匹配通用的嵌入式摄像头安装标准，不管是锁在PCB板的固定铜柱上，还是直接固定在设备外壳的预留开孔位，都能保证镜头光轴和安装面的垂直度，避免画面出现梯形畸变。设计时特意控制了筒体的外径尺寸，不会遮挡法兰上的安装孔操作空间，用普通十字螺丝刀就能完成安装锁紧，不需要特殊工装。筒体和法兰的衔接处做了止口定位，装配时不需要反复调整同轴度，套上止口就能保证镜头中心和法兰安装基准的同轴度误差控制在0.

　　1mm以内，对于500万像素的OV5647模组来说，这个安装精度完全能满足成像要求，不会因为结构安装偏差导致画面边缘解析力下降。另外筒体尾部预留了FPC排线的避让空间，不会挤压弯折摄像头的软排线，避免长期使用后排线断裂的问题，法兰和PCB接触的面做了0.2mm的浅槽，刚好容纳PCB板上的贴片元件，不会因为元件顶起导致安装不平。整个结构的外形没有多余的突出特征，在狭小的设备舱内安装时不会和周边的电路板、接线端子产生干涉，安装后镜头前端突出法兰面的距离经过测算，刚好可以穿过设备外壳上的18mm开孔，不需要额外做镜头转接环，外壳开孔后直接把镜头端穿出，从外侧锁紧或者内侧打胶都能完成固定，适配不同厚度的设备外壳。
