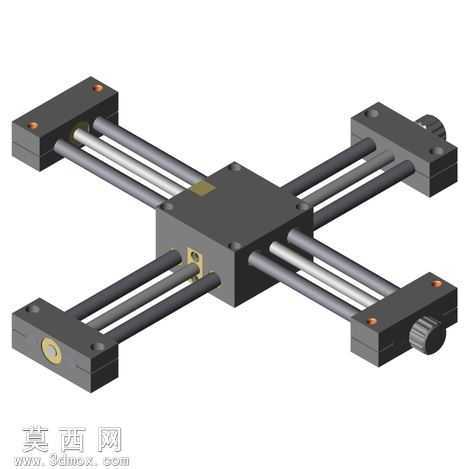

十字双轴干式直线XY滑台模组

本作品为十字布局的干式直线XY运动平台三维建模作品，建模过程严格遵循干式直线传动模组的实际结构逻辑，在三维软件中通过参数化草图绘制完成各零件的轮廓基准，首先搭建中心滑动基座的实体模型，对基座的安装孔位、导向轴配合槽、滑块嵌装位做了精准的尺寸约束，确保各配合面的公差预留符合实际装配要求。导向轴部分采用圆柱特征建模，分别沿X、Y两个垂直方向布设，每根轴的两端与端部固定座做同轴心配合，端部固定座上的锁紧孔、安装定位孔均按照实物结构还原，固定座边角做了符合工业设计的倒角处理，避免应力集中的同时还原真实零件的工艺特征。四个方向的滑动端座建模时，重点还原了干式滑动衬套的嵌装结构，端座上的调节旋钮采用回转特征加防滑纹理的细节建模，旋钮与端座的调节螺杆做了同轴配合，还原滑台间隙调节的结构逻辑。中心滑块部分做了多方向的配合约束，分别与X向、Y向的导向轴添加滑动配合关系，滑块表面的安装螺纹孔做了装饰螺纹线特征还原，滑块与导向轴接触的滑动面做了材质区分，模拟干式自润滑滑动材料的质感。渲染阶段采用哑光工业灰作为主体金属零件的基础材质，导向轴部分赋予亮面金属镀铬材质，调节旋钮采用深色哑光工程塑料材质，滑动衬套部分采用浅米色自润滑工程塑料材质，通过环境光遮蔽效果突出各零件的装配层次，清晰展现十字滑台的正交传动结构。设计思路上围绕干式直线传动无需额外润滑、结构紧凑轻量化的特点，还原了DryLin系列滑台的免维护结构特征，所有运动副的配合关系均按照实际运动逻辑设置，可直观展示XY双轴独立滑动的运动状态，各零件的拆分结构清晰，能够完整呈现该类直线滑台的装配逻辑与结构组成，可用于直线传动机构的结构参考、运动演示以及相关自动化设备的方案搭建参考。
