双钩扭转弹簧机械结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:441288
  • 双钩扭转弹簧机械结构设计
  • 双钩扭转弹簧机械结构设计
  • 双钩扭转弹簧机械结构设计
  • 双钩扭转弹簧机械结构设计

  这类双钩式扭转弹簧在工业场景里的应用覆盖范围极广,小到低压电器的触点复位结构,大到工程机械舱门的回弹铰链、农用机具的离合拨杆复位,甚至是民用五金里的闭门器、家具翻盖定位结构,都能见到同结构扭簧的身影。和常见的拉伸、压缩弹簧不同,扭簧的受力核心是绕簧体中心的扭矩载荷,所有的结构设计都围绕扭矩输出、抗疲劳性能、安装适配性三个核心维度展开。

  从实际使用的工况来看,扭簧在工作时,两个伸出的钩臂分别卡接在固定基座和运动构件上,当运动构件绕簧体轴线发生转动时,簧丝截面承受弯曲应力,通过簧圈的弹性形变储存扭矩,在外力撤除后带动构件复位,或是持续给构件提供恒定的抵紧力矩。比如在自动化生产线的工件定位挡销结构里,扭簧需要持续给挡销提供侧向抵紧力,保证工件输送到位后不会发生窜动,这时候就要求簧体的刚度匹配设计精准,刚度过小会导致挡销抵紧力不足,工件容易移位,刚度过大则会导致运动构件推动挡销时阻力过大,增加驱动端的负载损耗。

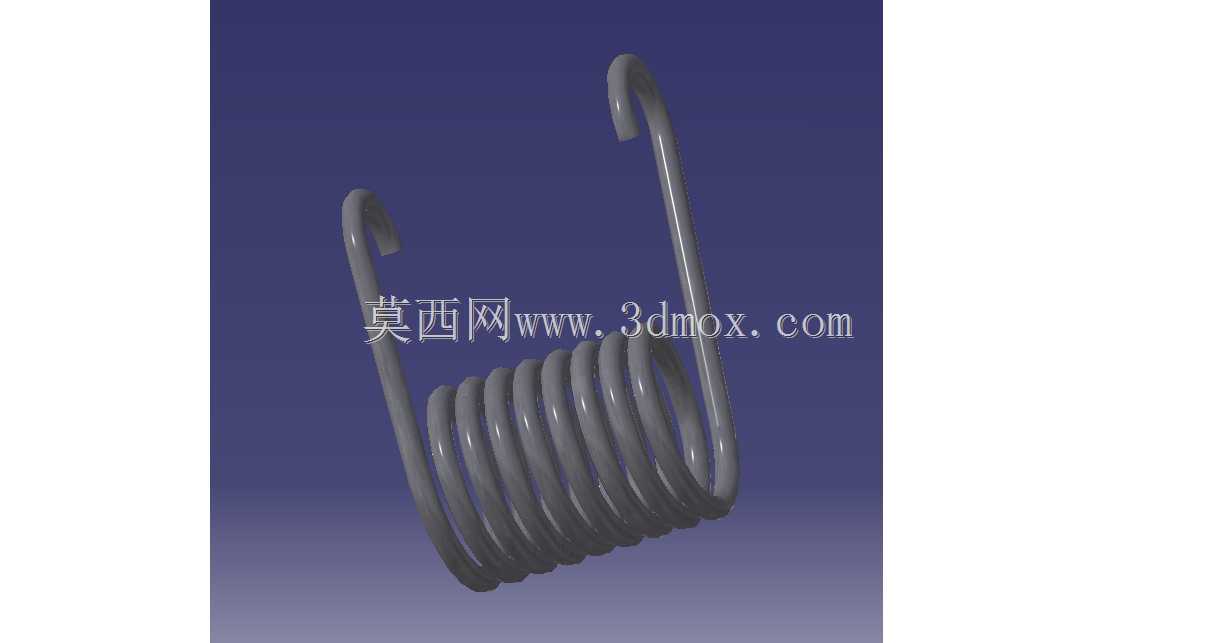

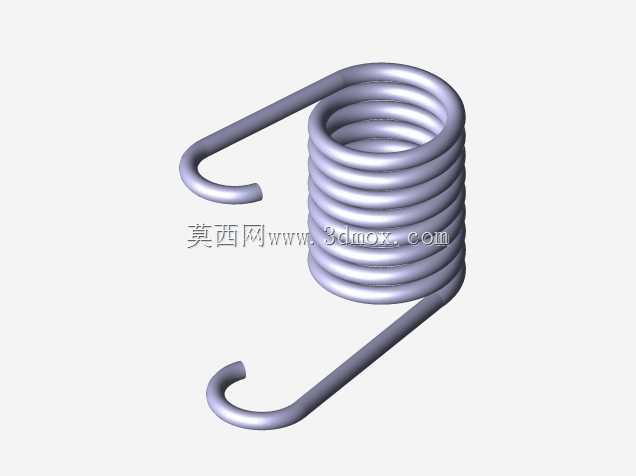

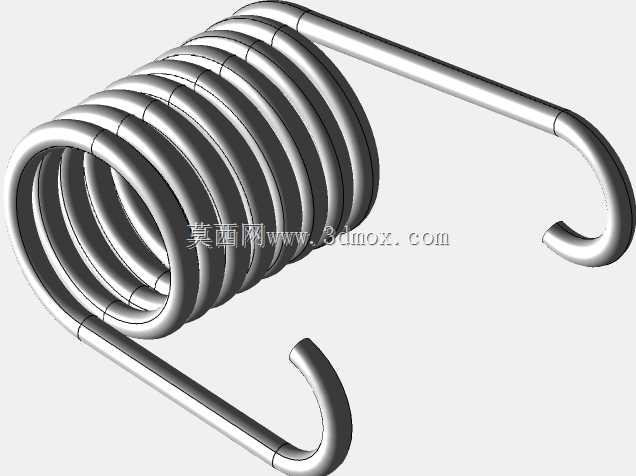

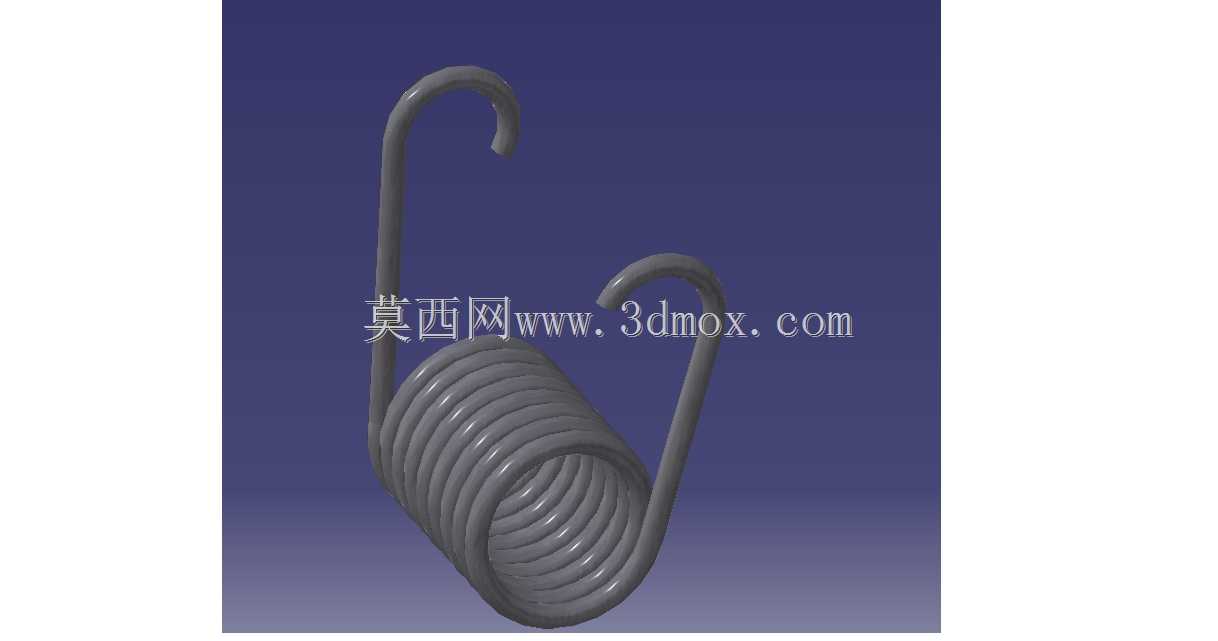

  设计这类扭簧的时候,首先要确定的是安装边界的尺寸限制:簧体的外径不能超过安装腔的内径,要预留至少0.5mm的径向间隙,避免簧体在扭转过程中因为圈间摩擦、形变膨胀卡滞在安装腔内;簧体的长度要匹配安装位的轴向空间,不能出现簧体轴向窜动的情况,通常会在安装位两侧设置定位挡边,限制簧体的轴向位移。两个钩臂的长度和弯折角度是设计里的重点,钩臂的弯折半径不能过小,否则弯折处会产生过大的残余应力,在反复扭转过程中容易出现断裂失效,通常弯折内半径要大于等于簧丝直径的1.5倍;钩端的形状要和卡接位的结构匹配,图中这种圆弧形弯钩适合卡接在圆柱销、螺栓柱这类圆形定位结构上,安装时不需要额外的紧固件,直接挂接即可,装配效率更高,同时圆弧接触面的应力分布更均匀,不会出现应力集中割伤簧丝的问题。

  簧丝直径的选择直接决定了扭簧的额定扭矩,需要结合实际工况的最大工作扭矩、允许的扭转角度来计算,同时要考虑簧丝的材料特性,常规工况下选用碳素弹簧钢即可满足需求,在有腐蚀环境、高低温环境的使用场景下,则需要更换为不锈钢、琴钢丝或是合金弹簧丝材料。簧圈的节距设计也有讲究,扭簧的圈间通常会预留微小的间隙,避免扭转过程中圈与圈之间发生摩擦磨损,但是间隙不能过大,否则会导致簧体的轴向尺寸增加,同时降低扭簧的刚度稳定性。在实际装配的时候,要注意扭簧的旋向和工作扭转方向匹配,当扭簧承受工作扭矩时,簧圈应该是被拧紧的趋势,而不是被撑松的趋势,否则会导致簧圈之间间隙变大,刚度下降,甚至出现钩臂变形脱出的问题。

  很多新手在建模这类扭簧的时候,容易忽略钩臂和簧体衔接处的过渡处理,直接用直线和螺旋线拼接,会导致衔接处出现尖角,不仅不符合实际加工的工艺特征,在后续做有限元应力分析的时候,也会因为尖角应力集中导致计算结果失真,实际建模时需要在衔接处做平滑的样条曲线过渡,还原真实冷卷弹簧的成型特征。另外,扭簧的自由角度也是重要的设计参数,也就是无载荷状态下两个钩臂之间的夹角,这个角度要结合安装后的预扭角度来确定,通常安装时会给扭簧施加一定的预扭转角,让扭簧在初始位置就有一定的初始扭矩,避免机构出现空行程,保证构件复位时没有松动间隙。

  在设备维护场景里,这类扭簧属于易损件,长期反复扭转后会出现应力松弛,扭矩输出下降,这时候就需要更换同参数的扭簧,因此建模时的参数化设计很重要,将簧丝直径、簧体外径、有效圈数、钩臂长度、自由角度都设置为可调整的参数,后续遇到不同安装空间、不同扭矩需求的场景,只需要修改对应参数就能快速生成适配的扭簧模型,不需要重新绘制整个结构,能大幅提升设计效率。还要注意的是,扭簧在工作时的最大扭转角度不能超过材料的许用弯曲应变对应的角度,否则会出现塑性变形,无法复位,设计时需要预留至少15%的角度余量,应对工况中的瞬时冲击载荷。
