多工位级进冲压成型模架结构

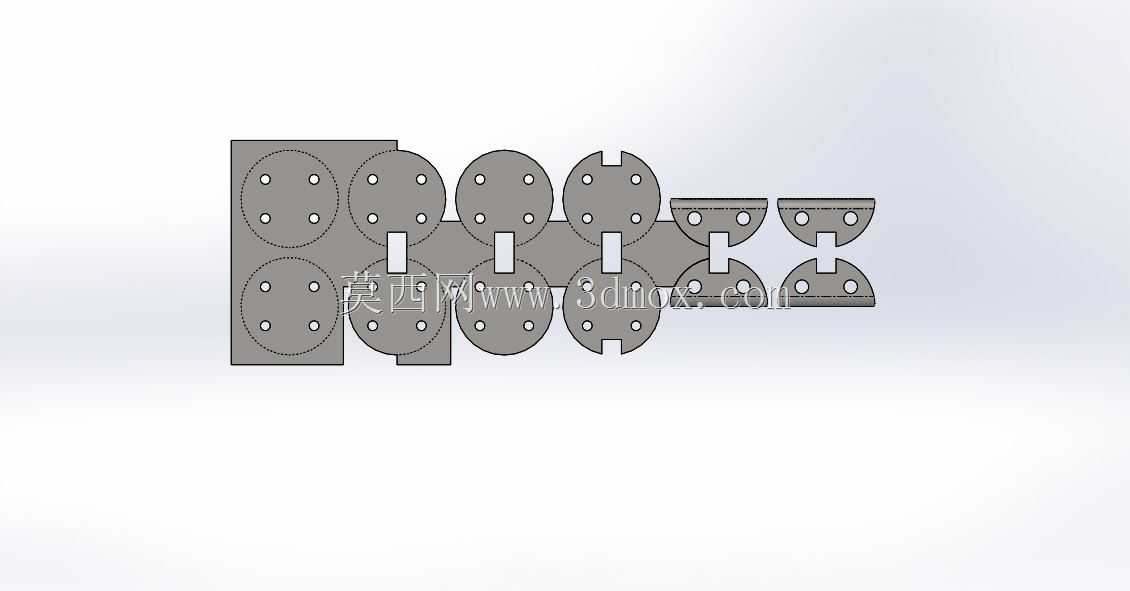

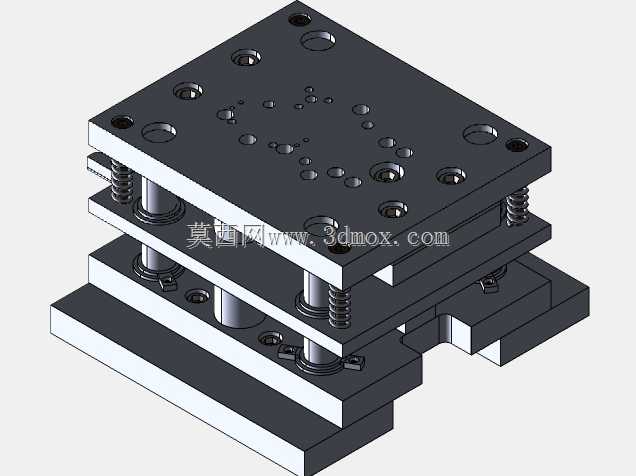

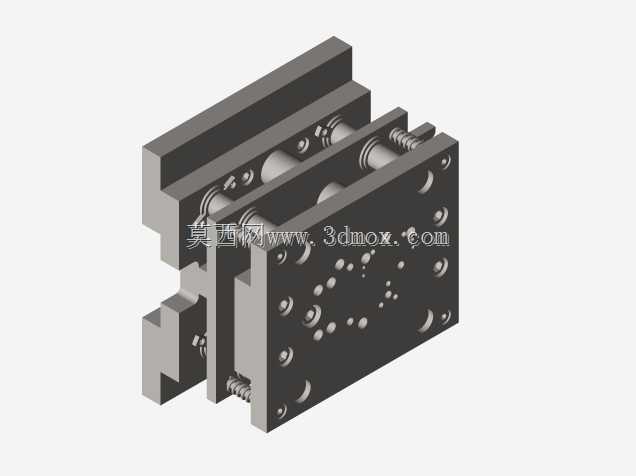

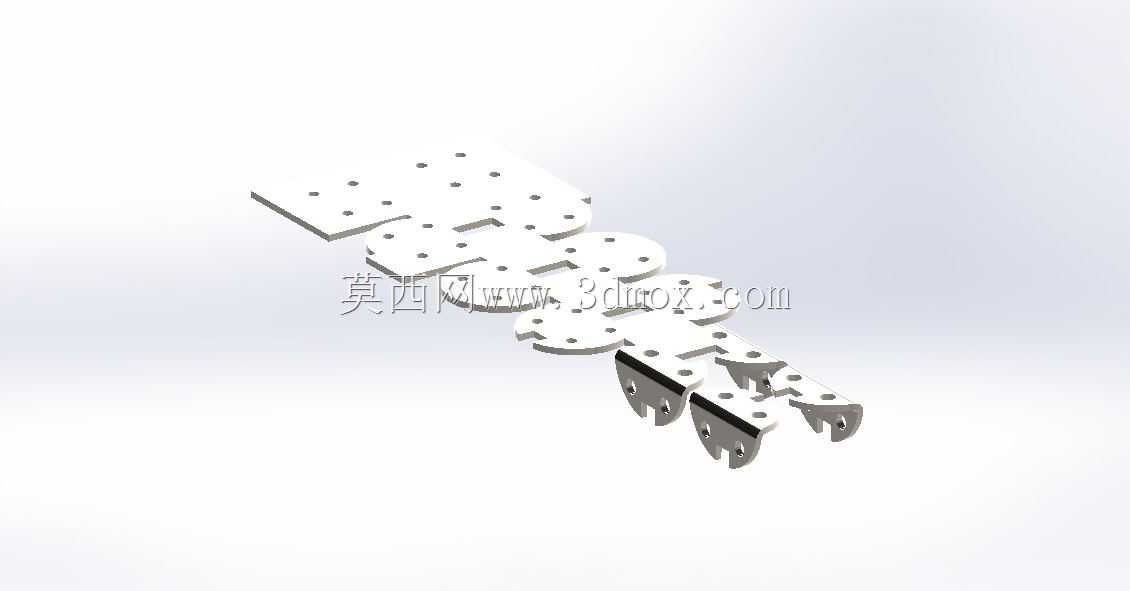

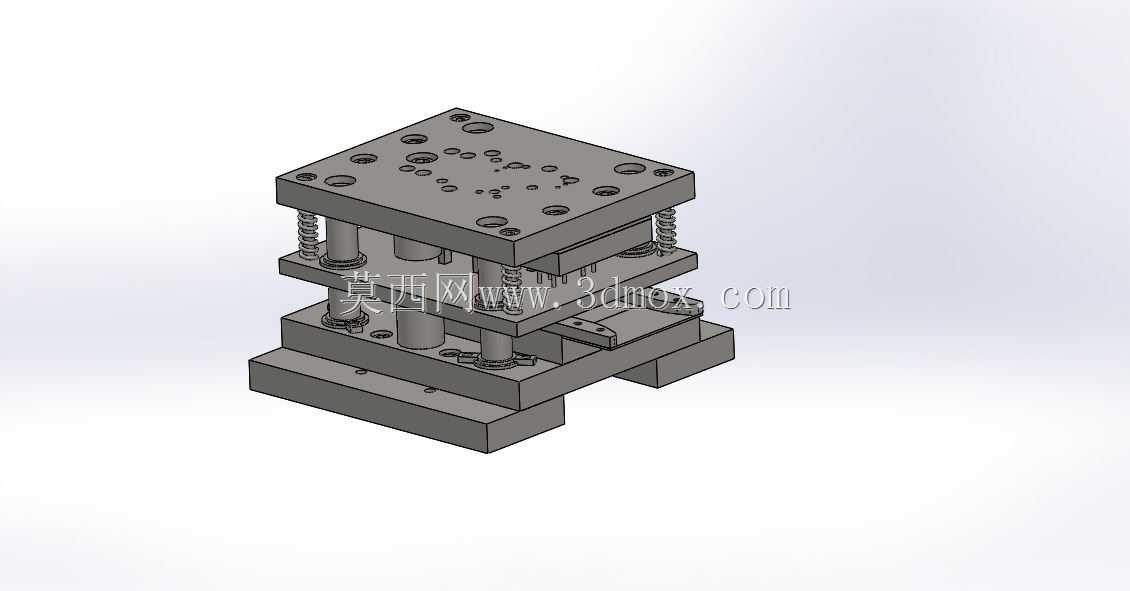

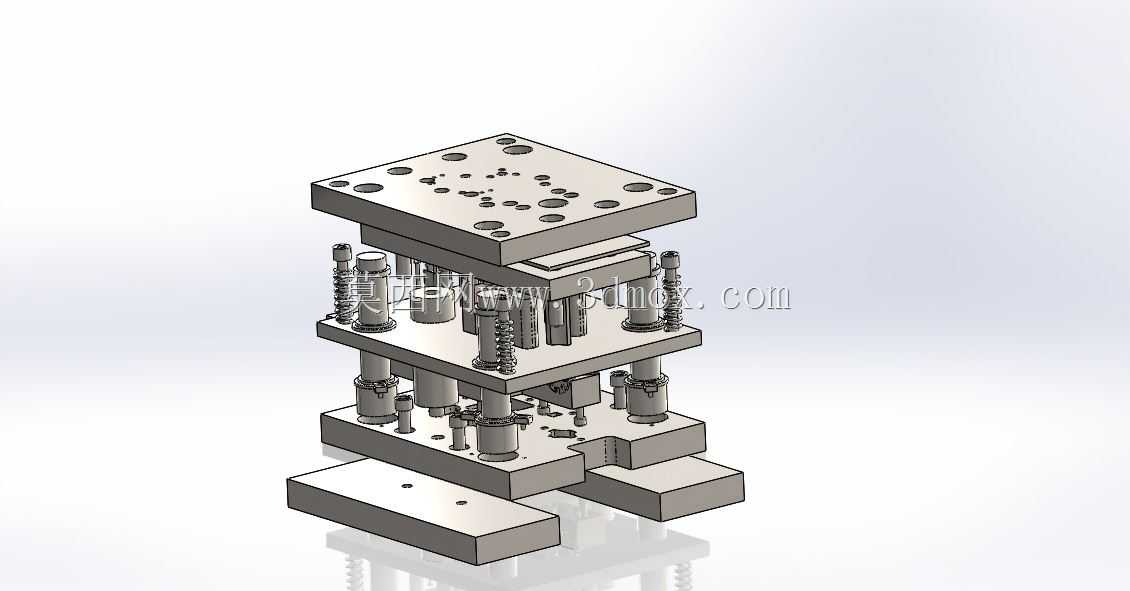

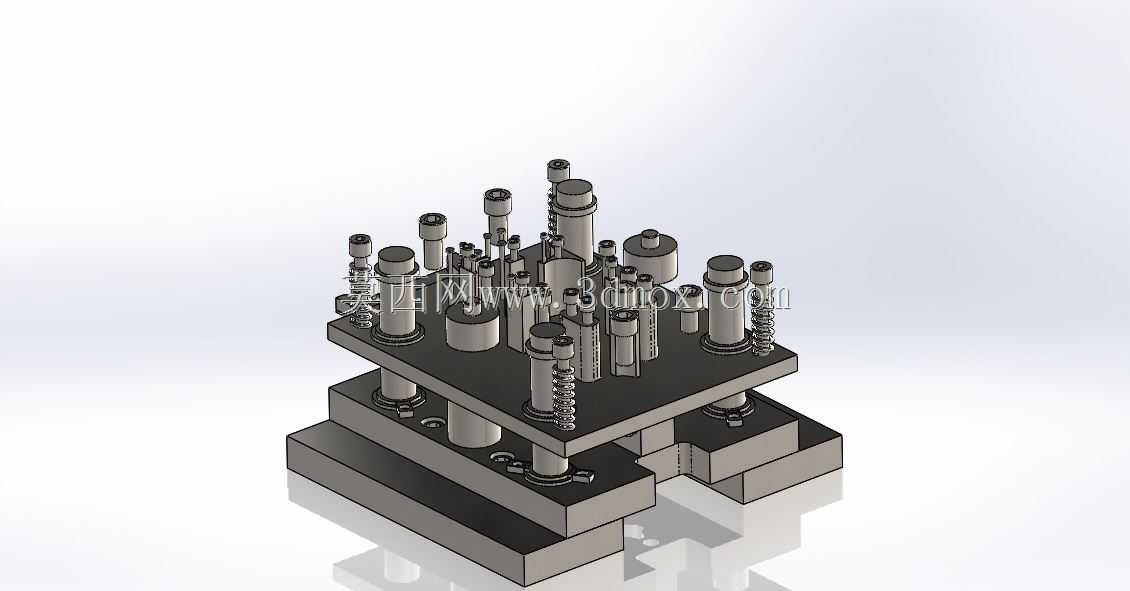

　　这套级进冲压工装的结构设计，完全围绕连续五金冲压产线的批量生产需求搭建，整体采用四层板叠装的经典冷冲模架布局，从上到下依次为上模座、上夹板、脱料板、下模座，所有板件之间通过对称布置的导柱导套做滑动导向，导柱外侧配套等刚度矩形压缩弹簧，承担开模状态下脱料板的复位弹力，同时在合模过程中提供缓冲，避免上下模硬接触啃伤刀口。从实际产线适配角度看，这类模架主要用在中小型五金薄料件的连续冲压工序，可在一套模架上依次完成冲裁、折弯、成型、落料多道工序，不需要单工序模反复周转定位，单台普通开式压力机即可配套使用，适合电子五金、家电小结构件、汽车小冲压件的批量加工场景，相比单工序模能减少多次装夹带来的定位误差，产品尺寸一致性可控制在0.

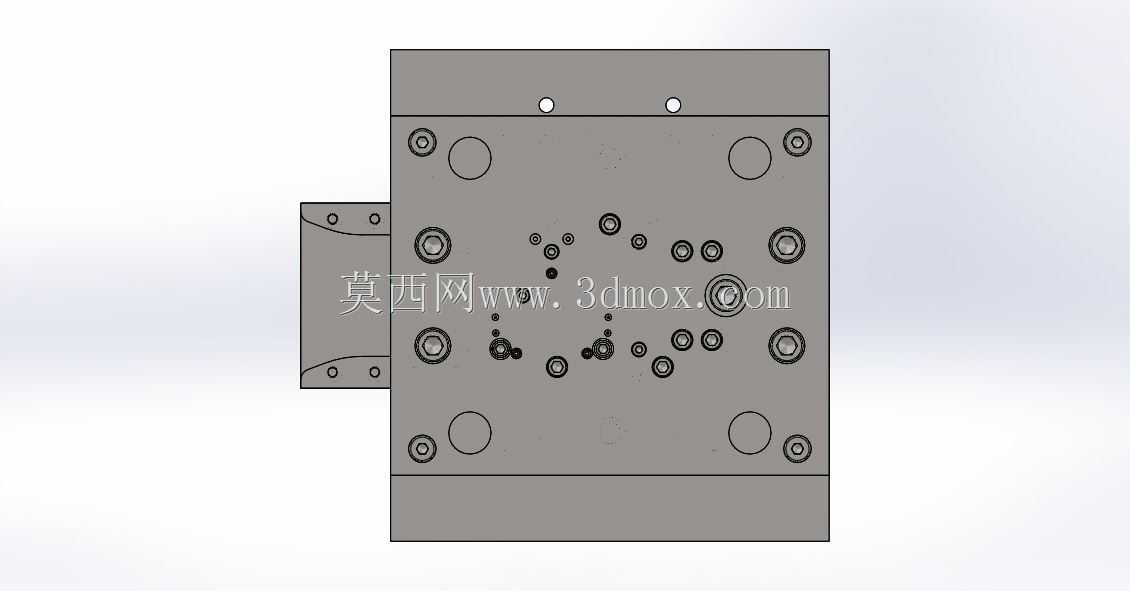

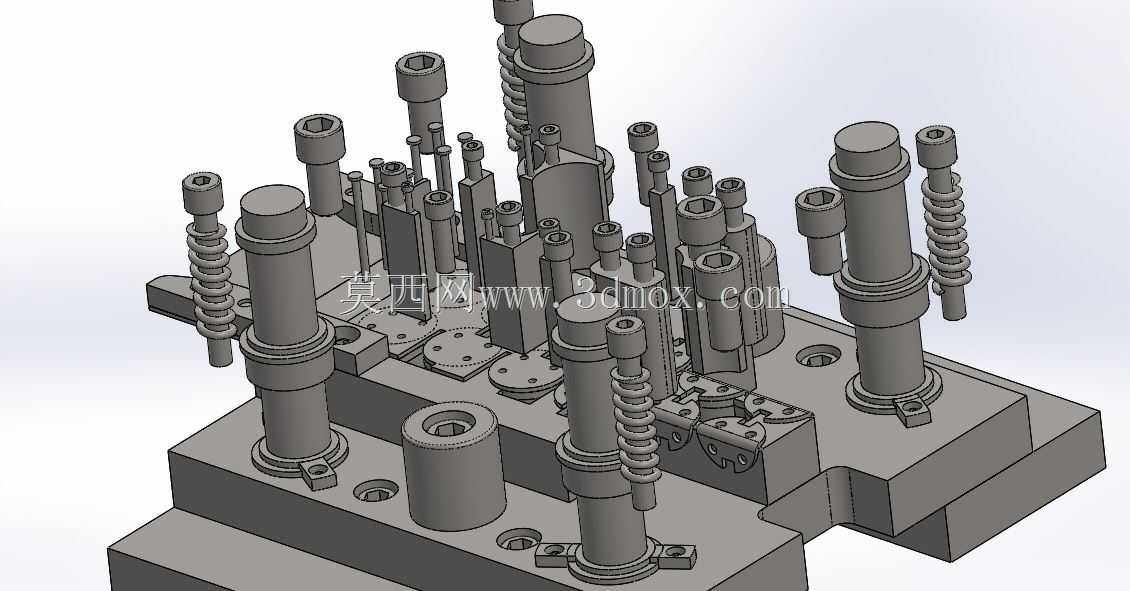

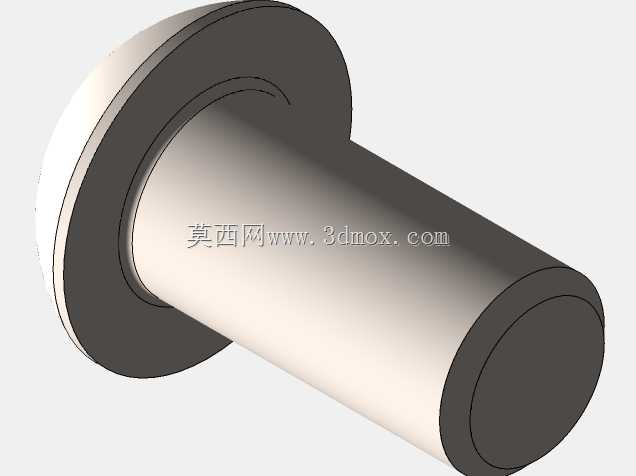

　　02mm公差范围内。设计过程中，上模座的安装孔位完全匹配常规机械压力机的滑块T型槽间距，不需要额外做转接板即可直接装夹，下模座的沉头固定孔也对应压力机工作台的标准T槽位置，安装时只需要对齐销钉孔锁紧螺栓即可完成初定位，后续通过试冲调整闭模高度就能进入量产状态。导柱的布置采用四导柱对称布局，相比两导柱结构抗偏载能力提升40%以上，即使在偏工位冲裁、侧向成型的工况下，也能保证上下模的配合间隙均匀，避免刀口单边磨损过快，延长模具整体使用寿命。脱料板的设计采用整体式镶件结构，所有冲头对应的避让孔都做了慢走丝精加工，配合小导柱做二次导向，保证冲头进入下模刀口时的同轴度，同时脱料板的弹簧力经过核算，针对0.5-2mm厚度的冷轧钢板、镀锌板、

　　不锈钢板等常见冲压材料，脱料力足够把包在冲头上的料带平稳脱下，不会出现料带带料上浮导致的叠打问题。下模座上预留了废料滑落的通槽，冲裁产生的边角废料可以直接从槽内落到压力机下方的废料收集槽，不需要额外安排人工清理模面，减少生产过程中的停机清理时间。所有标准件都采用冲压模通用规格，导柱导套、弹簧、内六角螺栓、销钉都可以直接从市面标准件库采购替换，不需要单独定制非标件，后期维护时只需要更换磨损的冲头刀口镶件即可，大幅降低模具的全生命周期维护成本。从安装边界尺寸来看，模架整体闭合高度适配160-250吨开式压力机的装模高度范围，工作台面尺寸不超过压力机工作台的允许安装范围，模架的开模行程经过校核，

　　开模后脱料板与下模面的距离足够送料机构完成料带步距进给，不会出现送料卡滞的问题。结构上还预留了误送料检测销的安装位，可配套接入压力机的急停回路，一旦料带送料步距出现偏差，检测销无法插入料带定位孔就会触发设备停机，避免误冲损坏模具和设备。整体结构没有多余的冗余设计，所有板件的厚度都经过刚度校核，在满负荷冲裁工况下板件变形量控制在0.01mm以内，不会因为板件变形导致产品尺寸超差，同时板件厚度做了优化，在保证刚度的前提下尽可能减轻模架整体重量，方便车间内的航吊转运和装夹作业。
