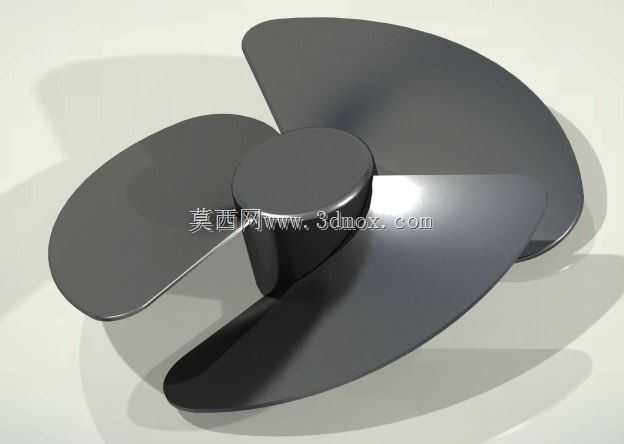

三叶曲面螺旋桨推进器结构设计

　　在船舶、水下航行器、小型水面作业设备的动力系统中，推进器是直接决定动力转化效率、航行稳定性的核心执行部件，这款三叶式曲面推进器的设计，完全围绕流体介质下的推力输出需求展开，没有冗余的装饰性结构，每一处曲面曲率都经过流体逻辑的反复校核。从实际应用场景来看，这类推进器可适配小型内河作业艇、水下探测机器人、养殖区增氧推水设备等多种工况，既可以在敞水水域提供持续稳定的轴向推力，也能在含少量杂质的养殖水体、近岸浑水环境下保持稳定的出力状态，不会因为叶片边缘的流线设计缺陷出现杂物缠绕卡滞的问题。

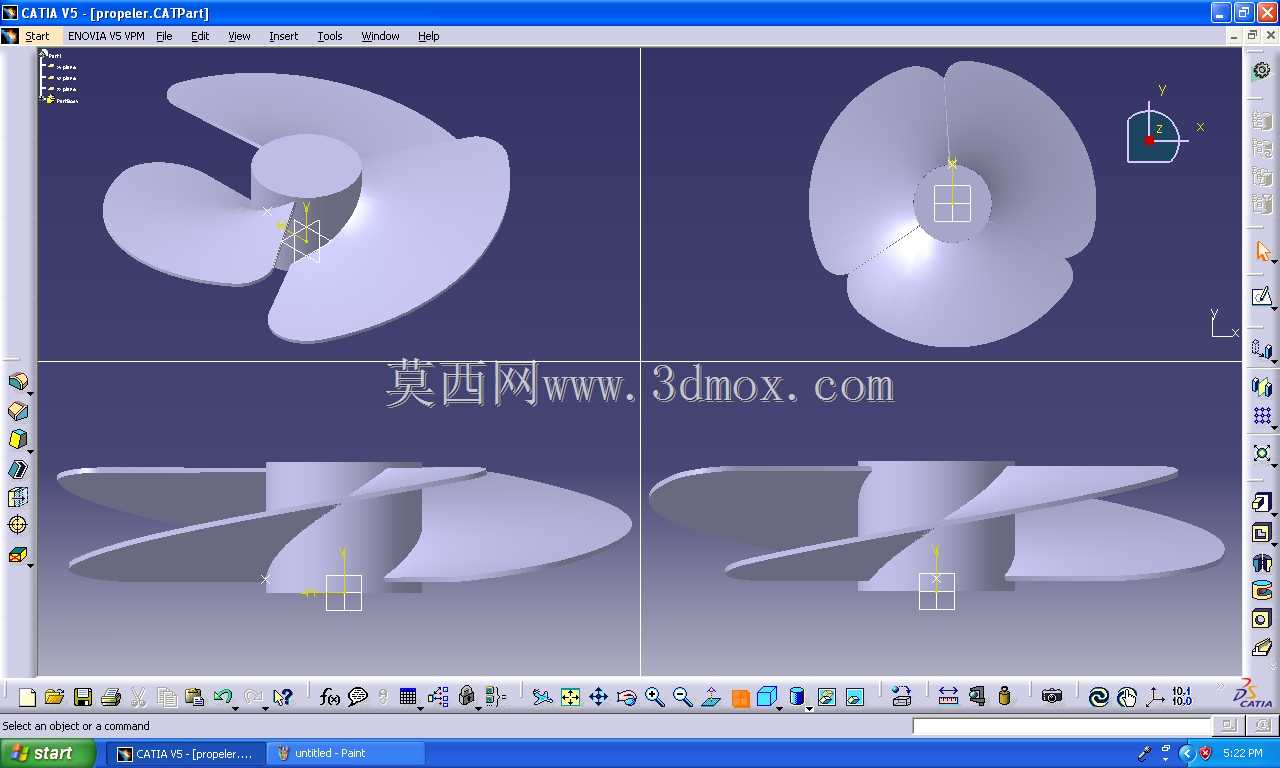

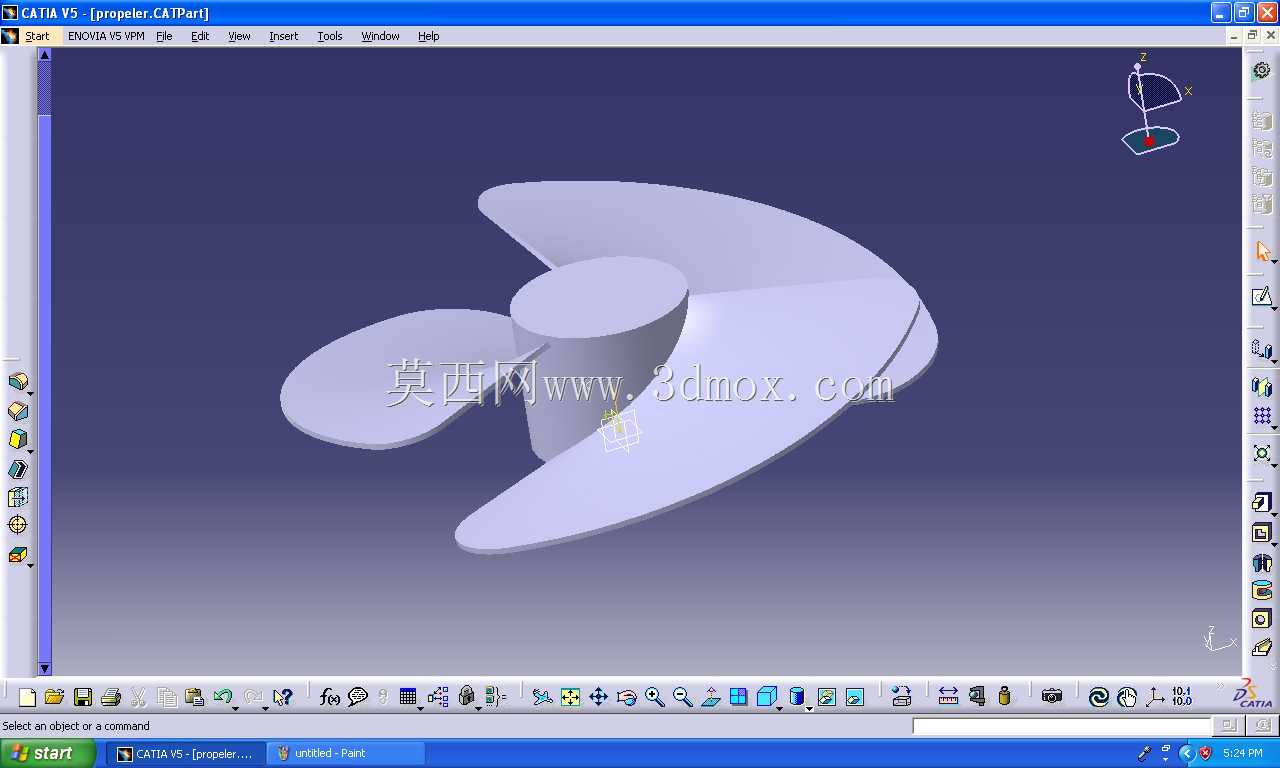

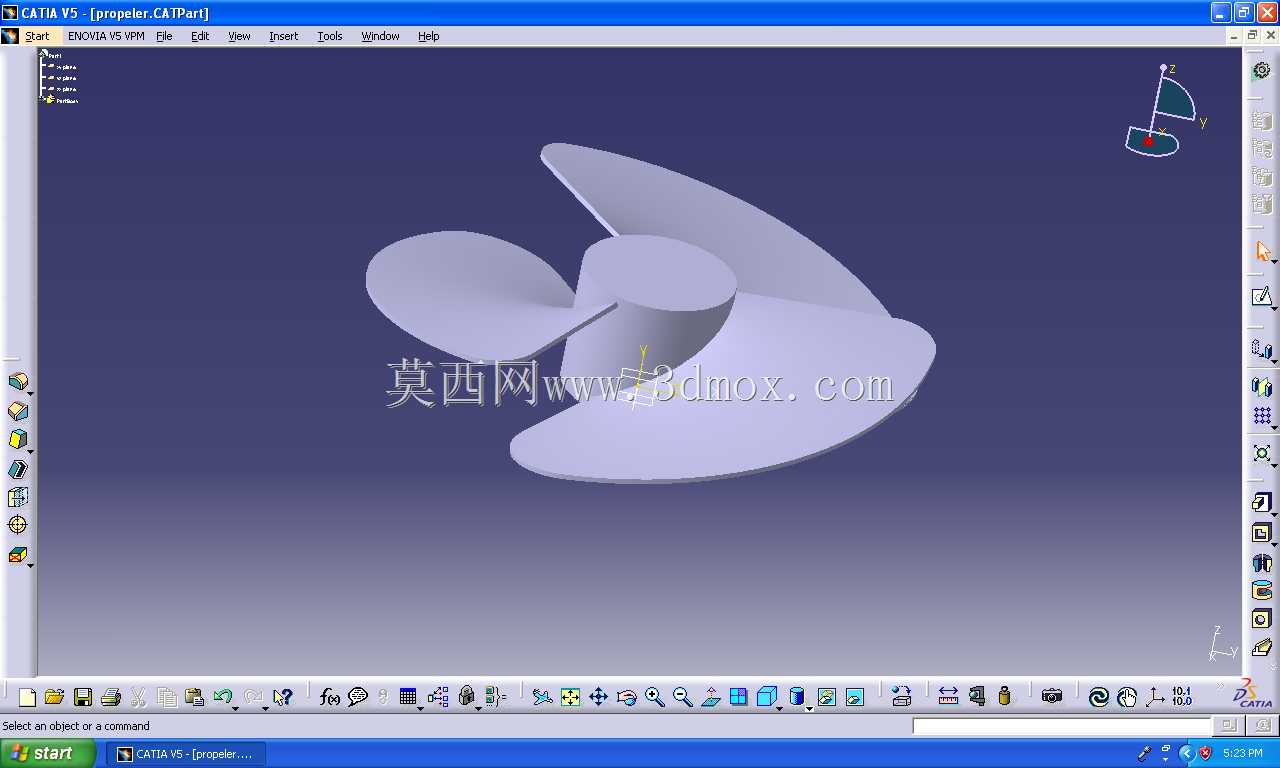

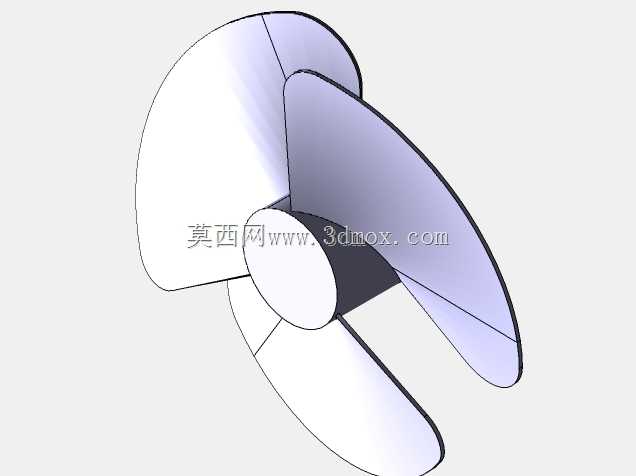

　　设计过程中首先敲定的是三叶的布局方案，相比两叶结构，三叶布局在相同转速下的推力输出更平顺，运转时的动平衡余量更充足，传递到传动轴的径向脉动载荷更小，能有效降低后端传动轴承的交变应力，延长整套动力总成的维护周期；而相比四叶及以上的多叶结构，三叶的单片叶片有效作用面积更大，在相同驱动功率下的盘面比控制更合理，流体经过叶片表面时的沿程阻力损失更小，不会出现多叶结构常见的叶间流场干扰问题，兼顾了推力效率与运转平稳性的双重需求。叶片的曲面成型没有采用规则的等螺距设计，而是从叶根到叶缘做了渐变螺距的曲率过渡，叶根区域与中心轮毂做了大圆角平滑衔接，既避免了应力集中导致的叶片根部疲劳断裂问题，也能让流体从轮毂区域顺滑过渡到叶片做功面，减少叶根位置的紊流涡旋产生；叶片的导边做了圆弧钝化处理，随边则根据出流角度做了微量的厚度收窄，能让流体离开叶片表面时的流态更稳定，降低运转过程中的空泡产生概率，减少空泡剥蚀对叶片表面的损伤，同时也能压低运转时的流体噪声，适配对静音有要求的水下探测类设备使用场景。

　　中心轮毂采用圆柱式结构设计，内孔预留了标准的键槽安装位，可直接与对应直径的传动轴配合，通过平键传递扭矩，安装时不需要额外做转接结构，轮毂的轴向长度经过匹配计算，既保证了与传动轴的配合长度足够，不会出现运转时的轮毂晃动偏摆，也不会因为轴向尺寸过长增加不必要的水下阻力。安装边界上，这款推进器的叶片最大回转直径控制在适配中小功率动力输出的区间，安装时只需要保证叶片外缘与船体或设备安装筒壁的间隙不小于叶片厚度的三倍，就能避免叶尖与壁面的刮擦，同时也不会因为间隙过大导致叶尖泄漏流增加，损失推进效率；轮毂的端面预留了锁紧螺母的安装空间，可配合止退垫圈实现轴向锁紧，在正转、反转切换的工况下也不会出现轴向窜动脱落的问题。

　　从结构强度的角度考量，叶片的厚度从根部到边缘做了渐变减薄处理，叶根位置的厚度足以承受额定转速下的最大流体冲击载荷，即使在满功率启动、紧急换向的极端工况下，叶片的形变量也控制在弹性形变范围内，不会出现永久变形；叶片表面的曲面连续顺滑，没有曲率突变的折角，在做表面防腐涂层处理时能保证涂层附着均匀，在海水或者腐蚀性养殖水体中使用时，也能减少腐蚀介质的附着堆积，长期使用不会因为表面附着物增加改变叶片的型线，导致推进效率下降。实际选型匹配时，只需要根据驱动电机或发动机的额定转速、输出扭矩匹配对应的轴径尺寸，就能直接完成安装对接，不需要对叶片型线做二次修改，适配性较强。
