手动台式金属管材切割工装结构设计

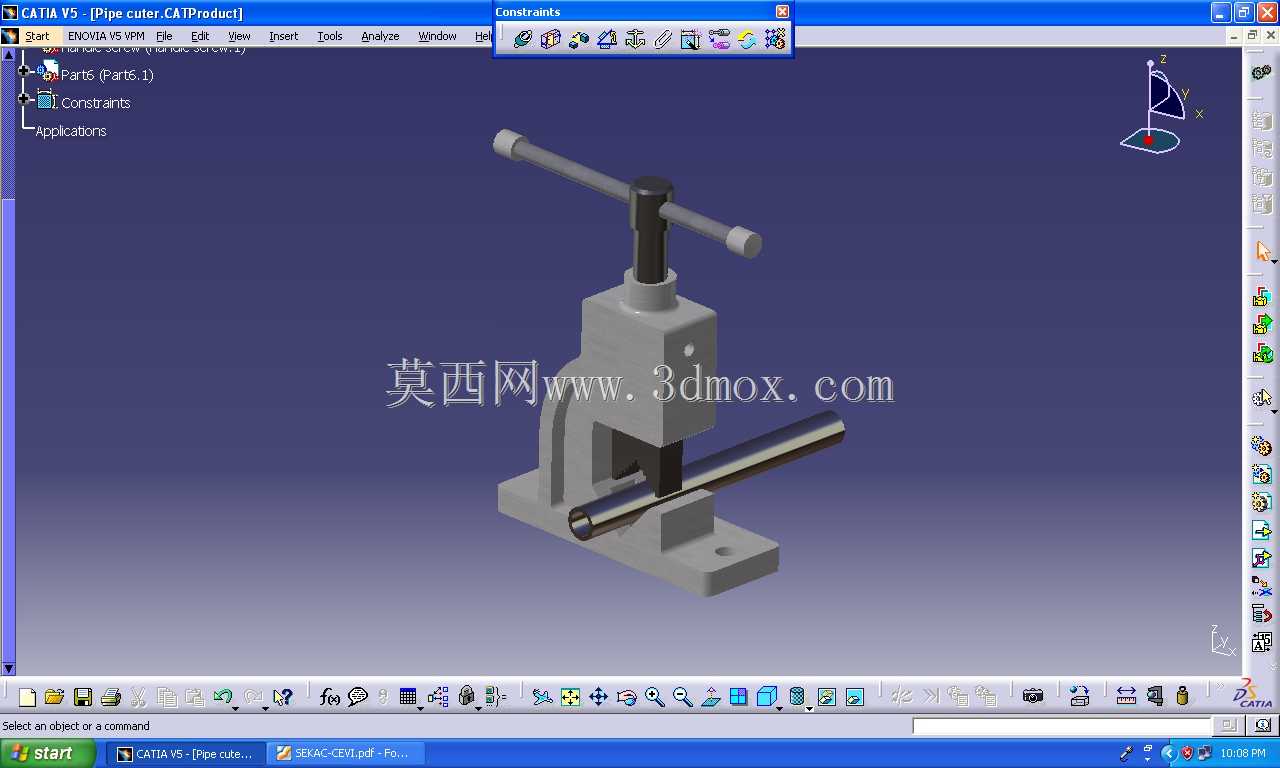

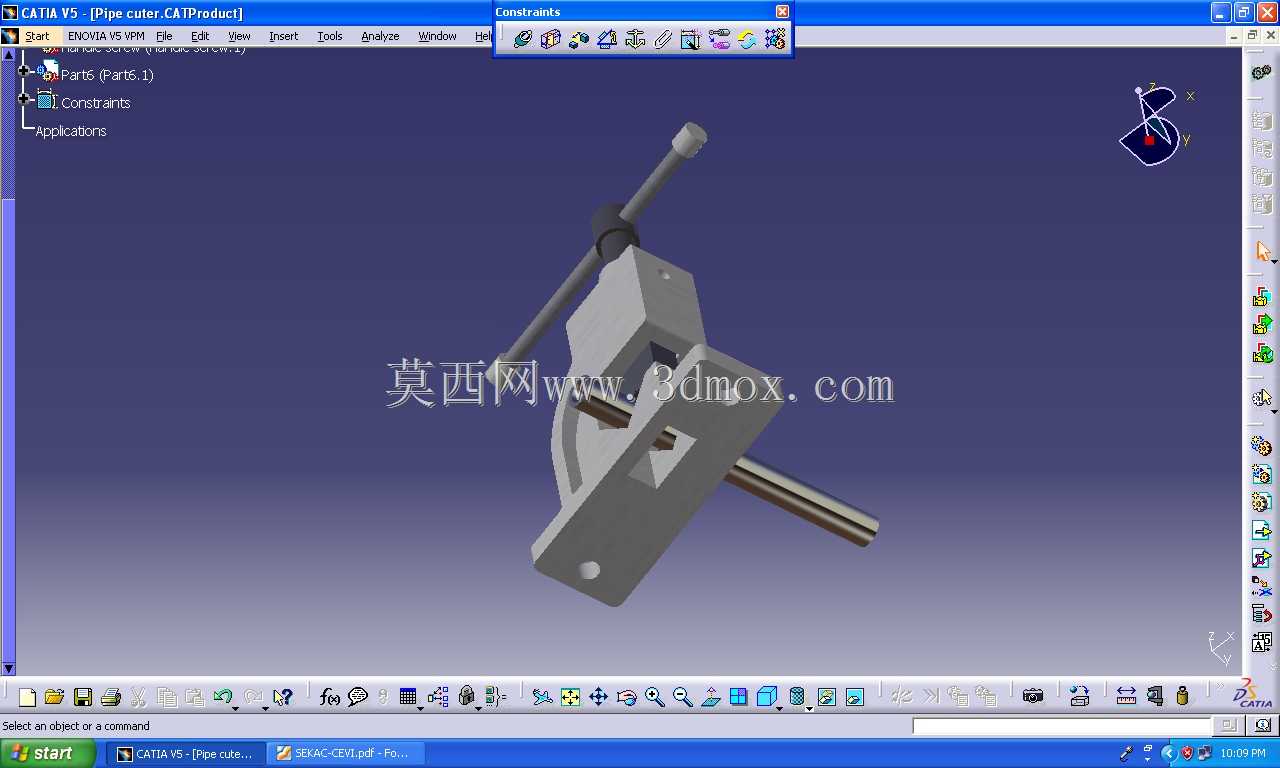

　　在五金维修、小型管材加工门店、教学实训车间以及小批量管件预制的作业场景里，这类手动台式切管工装的使用频率远高于大型自动化切管设备，它不需要外接动力源，也不占用过大的作业场地，单人即可完成整根金属管材的定长裁切作业，尤其适合壁厚较薄的钢管、铜管、铝管等常规管材的截断加工，能有效避免手持切割带来的切口歪斜、管材变形问题。从结构设计逻辑来看，这套工装采用了C型开式床身作为主体承载结构，底部带安装孔的方形底座可以通过螺栓固定在工作台面上，作业时不会因为手动施压出现机身晃动，底座的安装孔位间距经过适配，既可以固定在标准钳工台的T型槽上，也能通过压板固定在普通木质或钢制工作台，安装边界的适配性较强，不需要额外定制安装基座。

　　床身上方集成了手动螺旋进给机构，T型操作手柄横向贯穿螺杆顶端，操作人员转动手柄时，螺杆带动下方的裁切压头垂直向下进给，压头正对的底座位置设置了管材定位槽，不同管径的管材可以嵌入定位槽内，避免裁切过程中管材发生径向转动或轴向窜动，保证切口的平面度与垂直度。这套工装的进给行程经过合理设计，既可以覆盖常规小口径管材的裁切深度需求，又不会因为行程过长导致操作效率降低，螺杆的导程选择兼顾了进给速度和施压扭矩，普通操作人员不需要施加过大的握力就能完成薄壁管材的裁切，长时间作业也不容易产生肢体疲劳。和电动切管设备相比，这类手动切管工装没有旋转锯片外露的安全隐患，作业过程中不会产生大量的切削飞溅和噪音，对作业环境的要求更低，

　　在没有供电的野外维修现场也能正常使用。从零部件装配关系来看，整套结构的易损件仅为裁切刀头，刀头通过快换结构固定在压头底端，磨损后可以快速更换，不需要拆解整个进给机构，日常维护成本极低；床身的导向部位设置了防尘间隙，能阻挡裁切产生的金属碎屑进入螺杆传动副，延长机构的使用寿命。在实际使用过程中，操作人员只需要将待切割管材穿入定位槽，调整好裁切位置后，一只手扶住管材保持稳定，另一只手匀速转动T型手柄，带动刀头缓慢下压接触管材表面，持续施加均匀的进给压力直到管材被完全截断，整个操作流程不需要专业的设备操作培训，新入职的作业人员经过简单讲解就能独立上手。这套结构的外形尺寸控制紧凑，整体高度不超过常规台虎钳的安装高度，

　　横向占用的工作台面积不足0.1平方米，闲置时可以直接放置在工具柜内收纳，不会占用过多的仓储空间。针对不同材质的管材加工需求，只需要更换对应材质的裁切刀头，就能适配软质金属管材、硬质塑料管材等不同材料的截断作业，不需要对床身和进给机构做任何改装，适配范围覆盖了日常维修和小批量加工场景下绝大多数的小管径管材裁切需求。在结构细节设计上，定位槽的V型截面设计可以自适应一定范围内的管径变化，不需要针对每一种管径更换定位夹具，减少了加工前的工装调整时间；螺杆与床身的连接部位设置了耐磨衬套，长期反复进给作业也不会出现床身螺纹磨损导致的进给间隙过大问题，保证裁切精度的长期稳定性。
