冰形螺旋弹簧异形弹性构件设计

　　这款异形螺旋弹性构件采用冰锥式变径螺旋结构设计，区别于常规等径圆柱弹簧的恒定刚度特性，其螺旋直径从一端到另一端呈连续渐变收窄形态，整体轮廓类似冰锥的锥形曲面，这类结构在实际工程应用中多适配安装空间受限、且需要变刚度弹性支撑的场景。在轻工包装设备的进料缓冲工位，这类变径弹簧可以适配进料口的锥形安装腔体，当物料冲击载荷较小时，大直径端的大螺距圈先发生形变提供柔和缓冲，随着载荷增大，小直径端的密圈逐步参与承载，刚度平滑上升，避免等径弹簧突然压并带来的刚性冲击，减少物料磕碰损伤的同时也能降低设备机架的振动传递。在小型健身器材的阻尼调节模块中，这类锥形螺旋结构可以嵌入锥形导杆内部，不需要额外加装导向套就能避免弹簧受压时的侧向失稳，

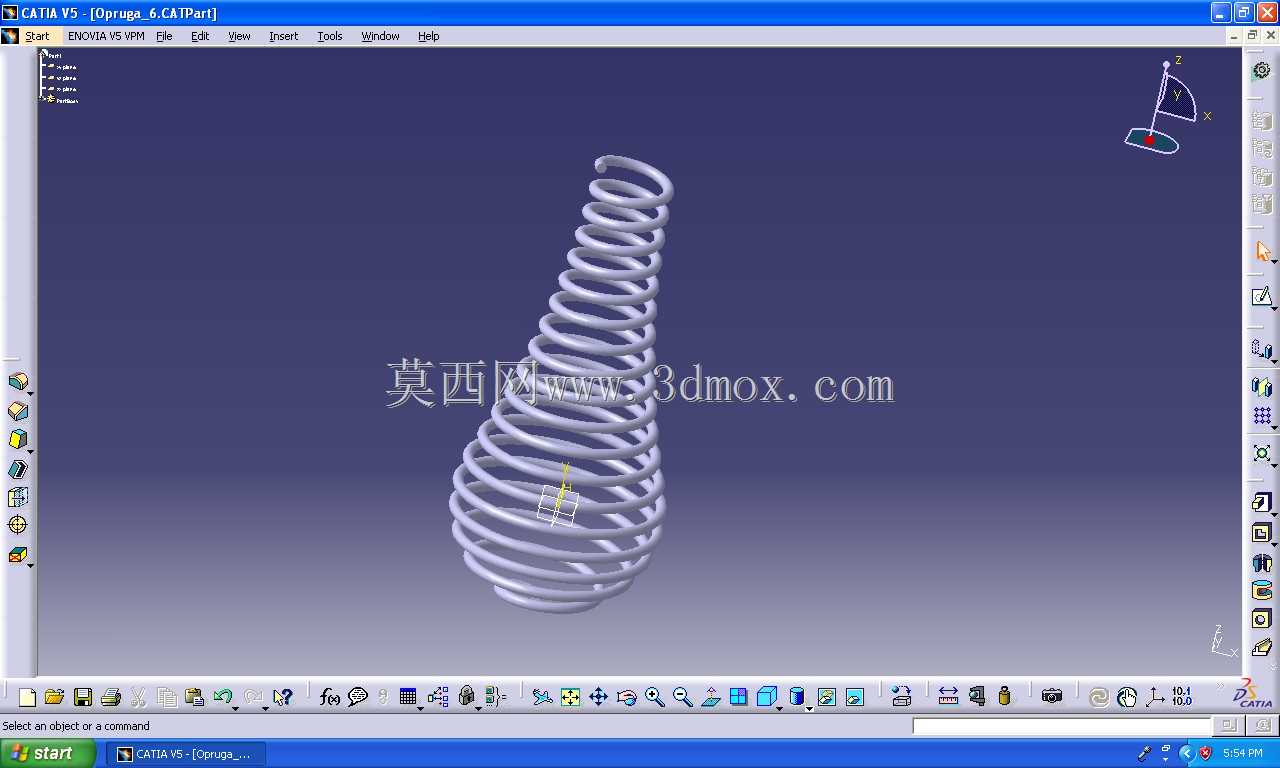

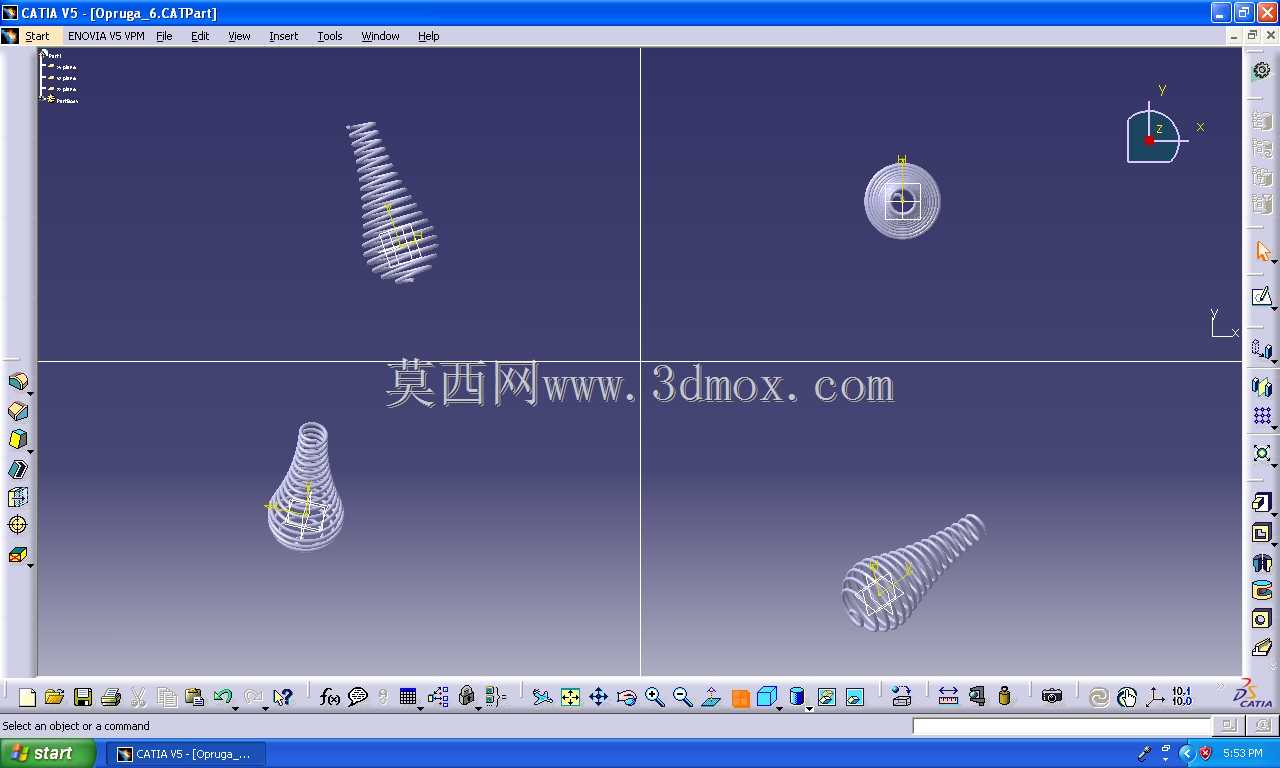

　　相比等径弹簧能节省30%左右的径向安装空间，同时变刚度特性可以匹配不同按压力度下的阻尼反馈，提升操作手感。从设计逻辑来看，这款构件的螺旋线采用变导程+变直径的复合扫掠路径构建，建模过程中先绘制两端的基准圆，大端基准圆直径根据安装腔的最大内径预留0.8mm的装配间隙，小端基准圆直径匹配导向芯轴的外径预留0.3mm的滑动间隙，两个基准圆的中心距根据工作行程要求设定，螺旋线的圈数根据所需的极限压缩量计算，大端螺距设置为小端螺距的1.6倍，保证受压时大端圈先接触并逐步叠合，避免出现圈间碰撞的异响。丝径的选择根据额定载荷下的剪切应力计算，常规65Mn材质下丝径选取时要保证最大压缩量时的剪切应力低于材料的许用剪切应力，

　　同时两端的磨平圈设置为3/4圈，保证安装时的端面贴合度，避免受压时出现偏载。在实际装配场景中，这类异形弹簧不需要额外的定位销固定，依靠自身锥形轮廓就能卡在锥形安装座内，拆装维护时直接取出即可，相比等径弹簧减少了定位零件的数量，降低装配工时。在电子设备的减震支座场景中，这类冰形弹簧可以套在锥形减震柱外侧，当设备受到不同方向的冲击时，变径结构能在各个压缩行程段提供对应的弹性支撑力，避免共振点落在设备的工作频率区间，同时锥形结构自身的导向特性能防止弹簧在横向冲击下脱出安装位。需要注意的是，这类弹簧在做强度校核时不能直接套用等径弹簧的刚度公式，需要分段计算每一圈的刚度后再做串联刚度计算，每一圈的中径从大端到小端线性递减，

　　对应的单圈刚度随中径减小呈三次方增长，整体刚度曲线呈非线性上升，刚好匹配多数缓冲场景下从小冲击到大载荷的渐进式承载需求。建模过程中扫掠特征的路径需要保证曲率连续，避免出现螺旋线拐点导致的应力集中，端面磨平处理的建模要保证磨平后的端面与弹簧中心轴线垂直，垂直度公差控制在0.1mm以内，避免安装后出现侧向力。在表面处理环节，这类弹簧根据使用场景可选镀锌、喷塑或者电泳处理，在潮湿工况下使用时建议做达克罗涂层，避免锈蚀导致的刚度衰减。
