采用Hasco标准组件的塑料注射模具结构

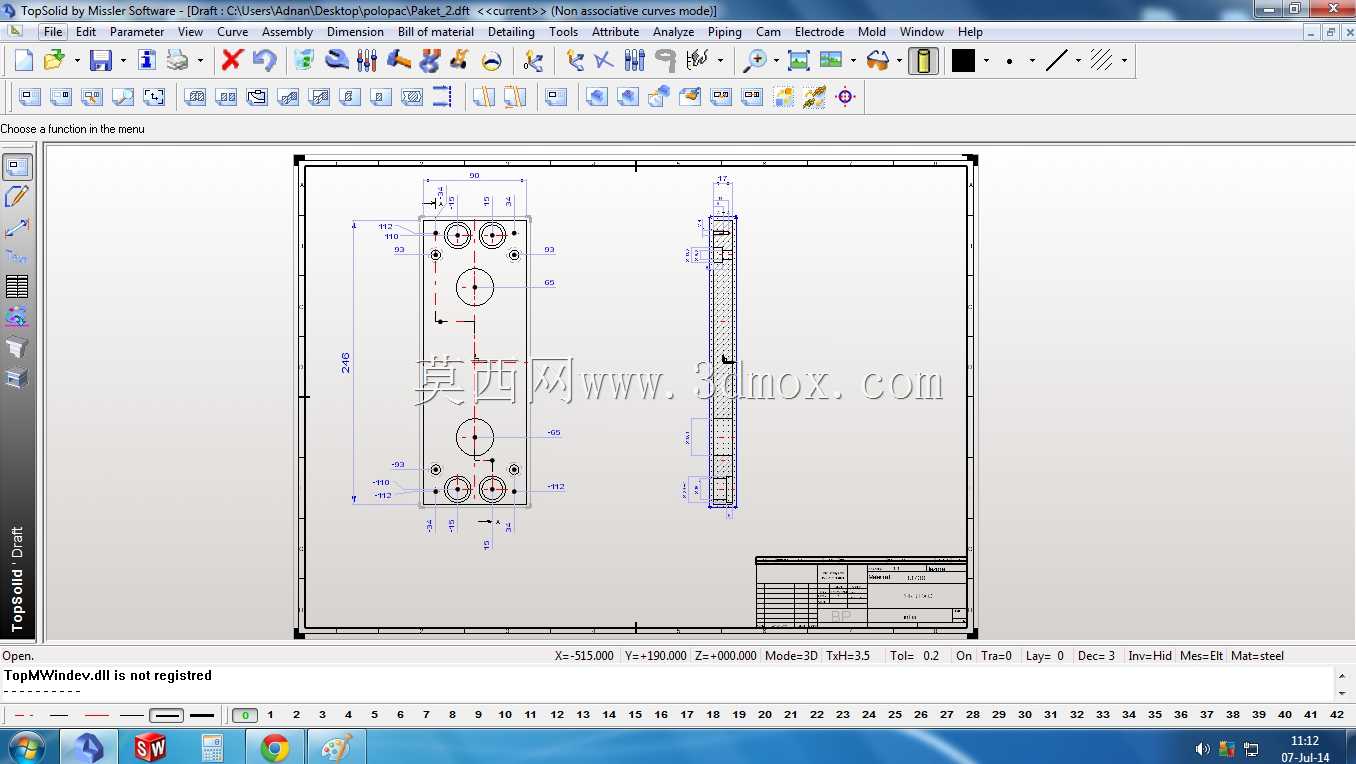

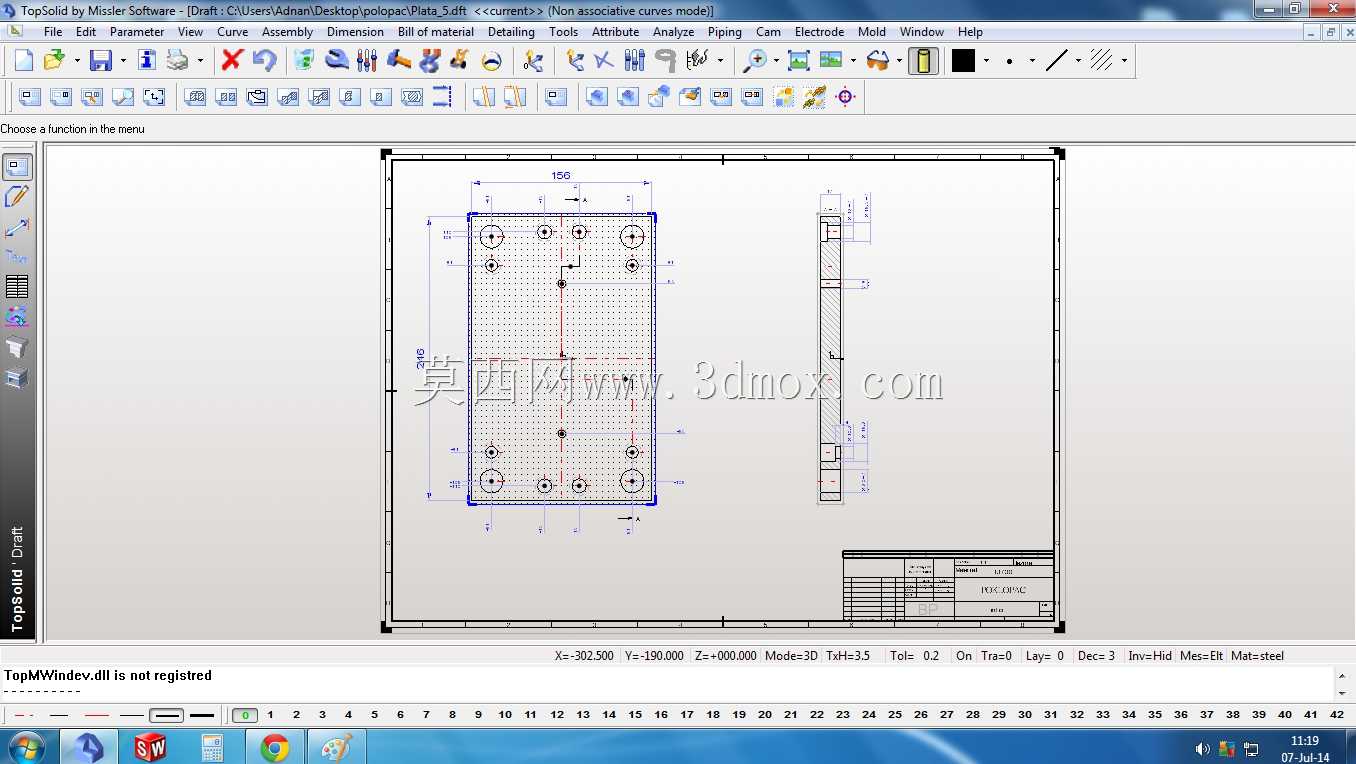

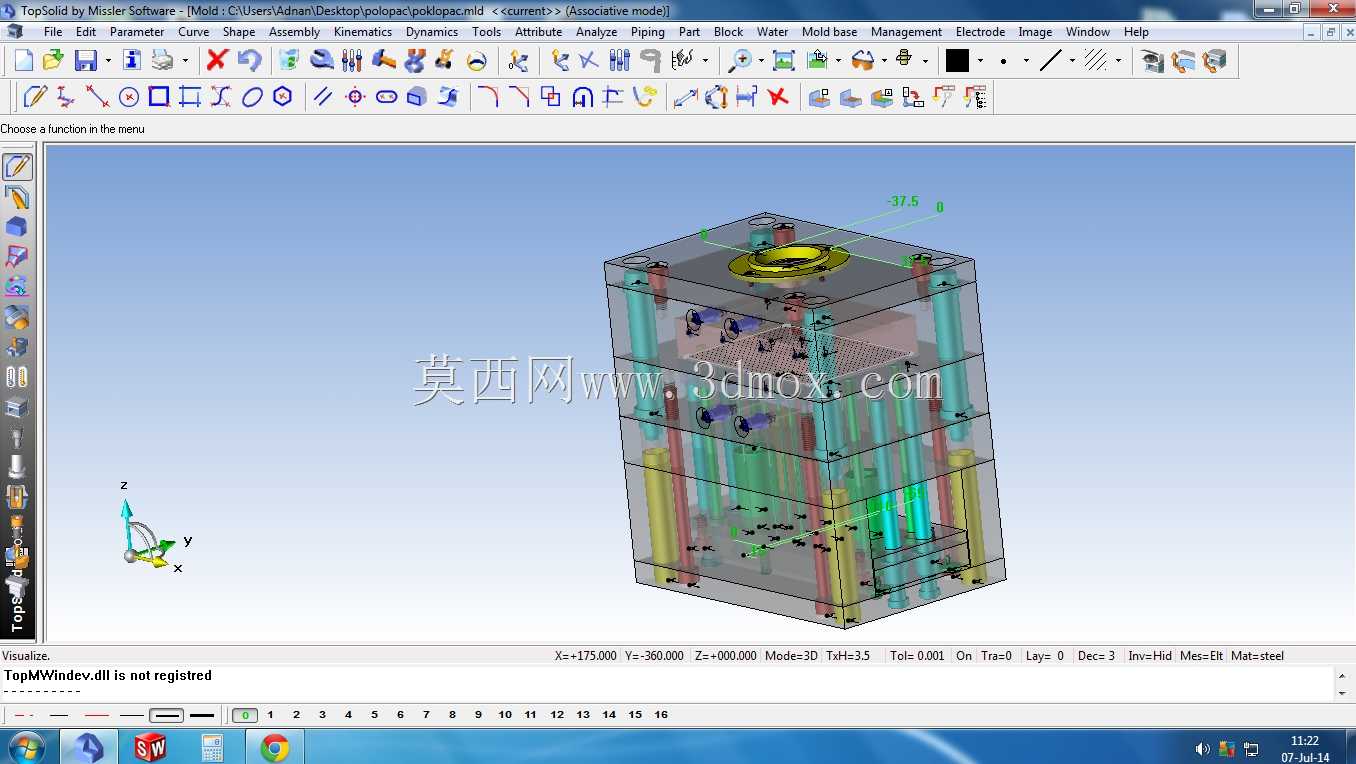

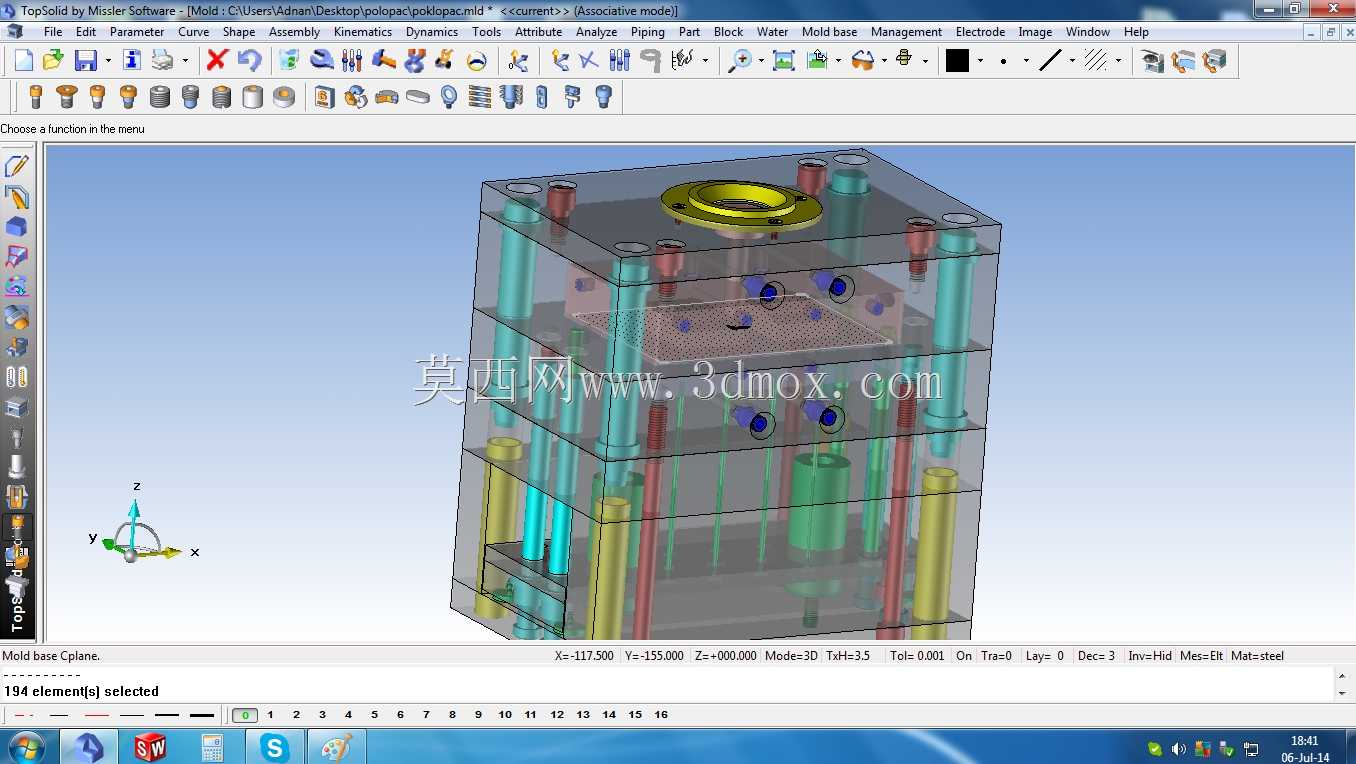

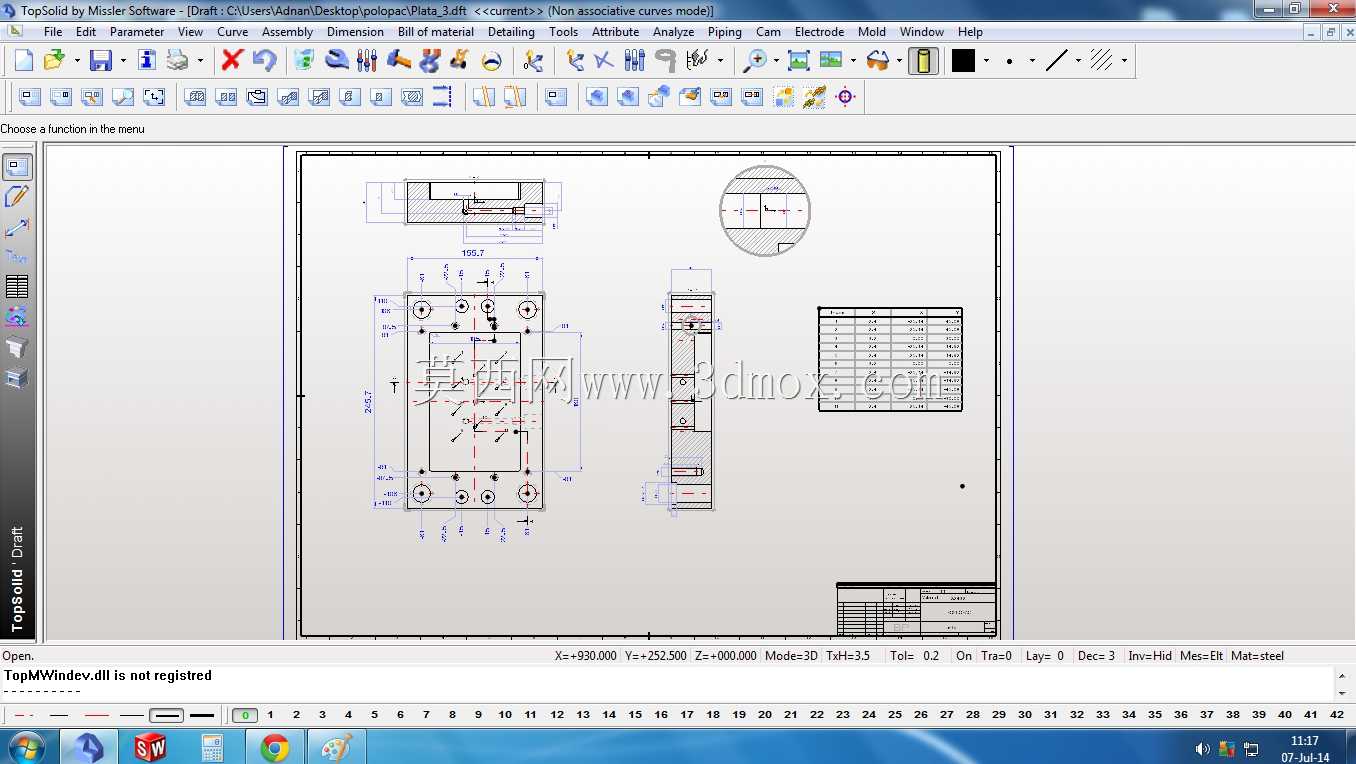

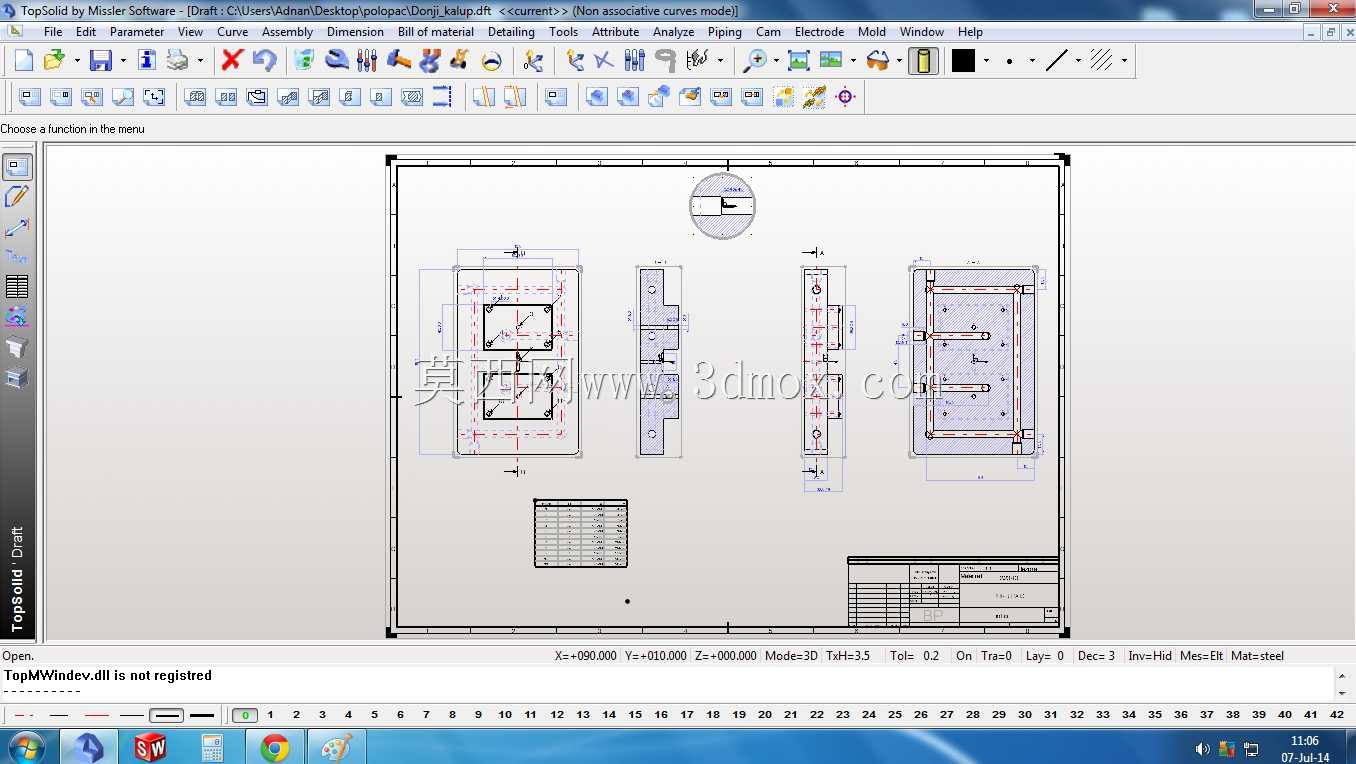

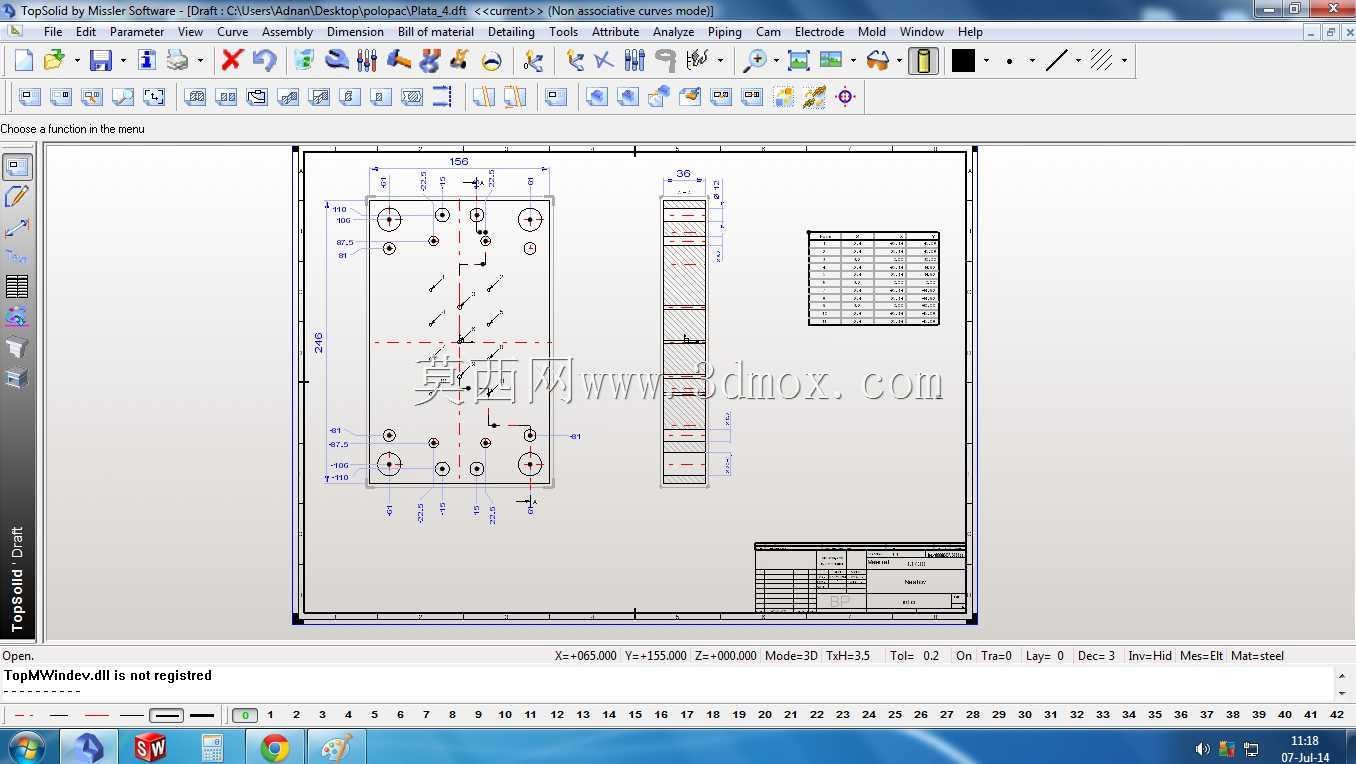

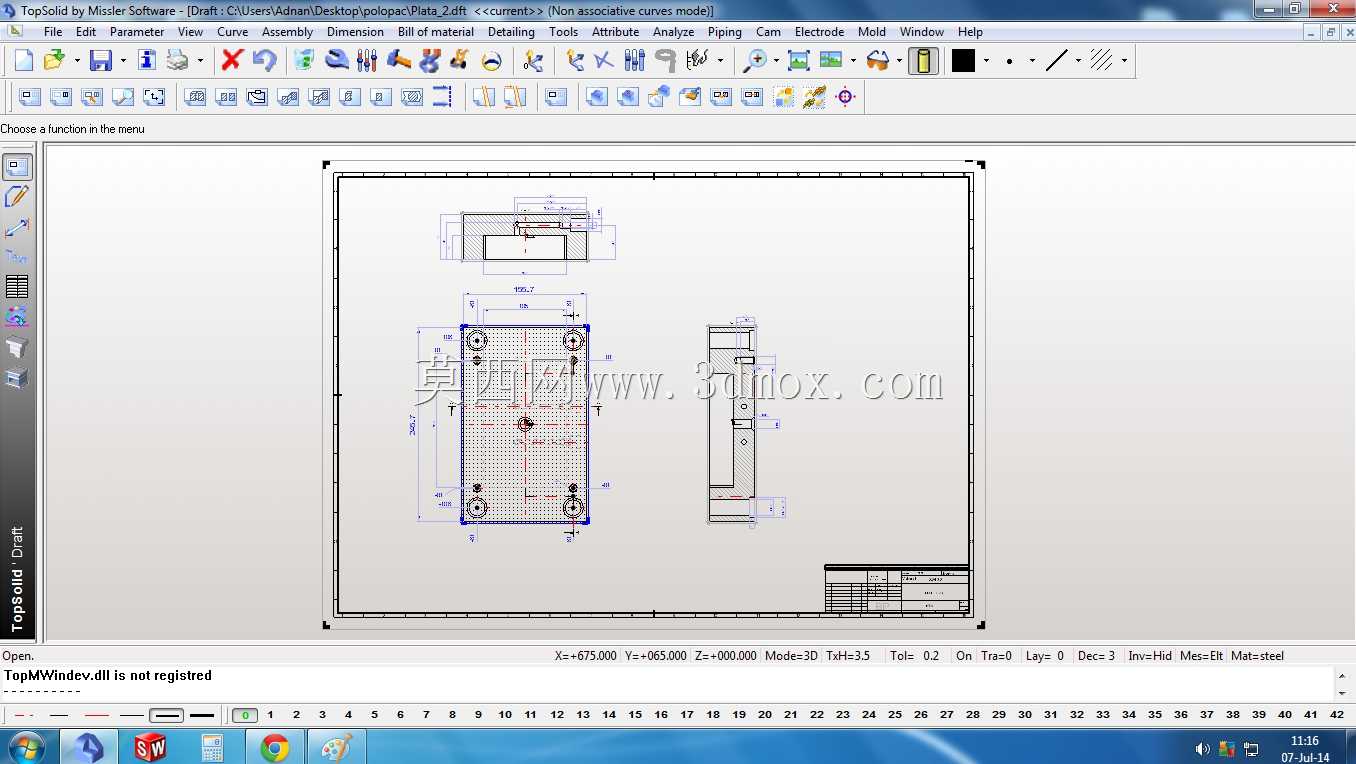

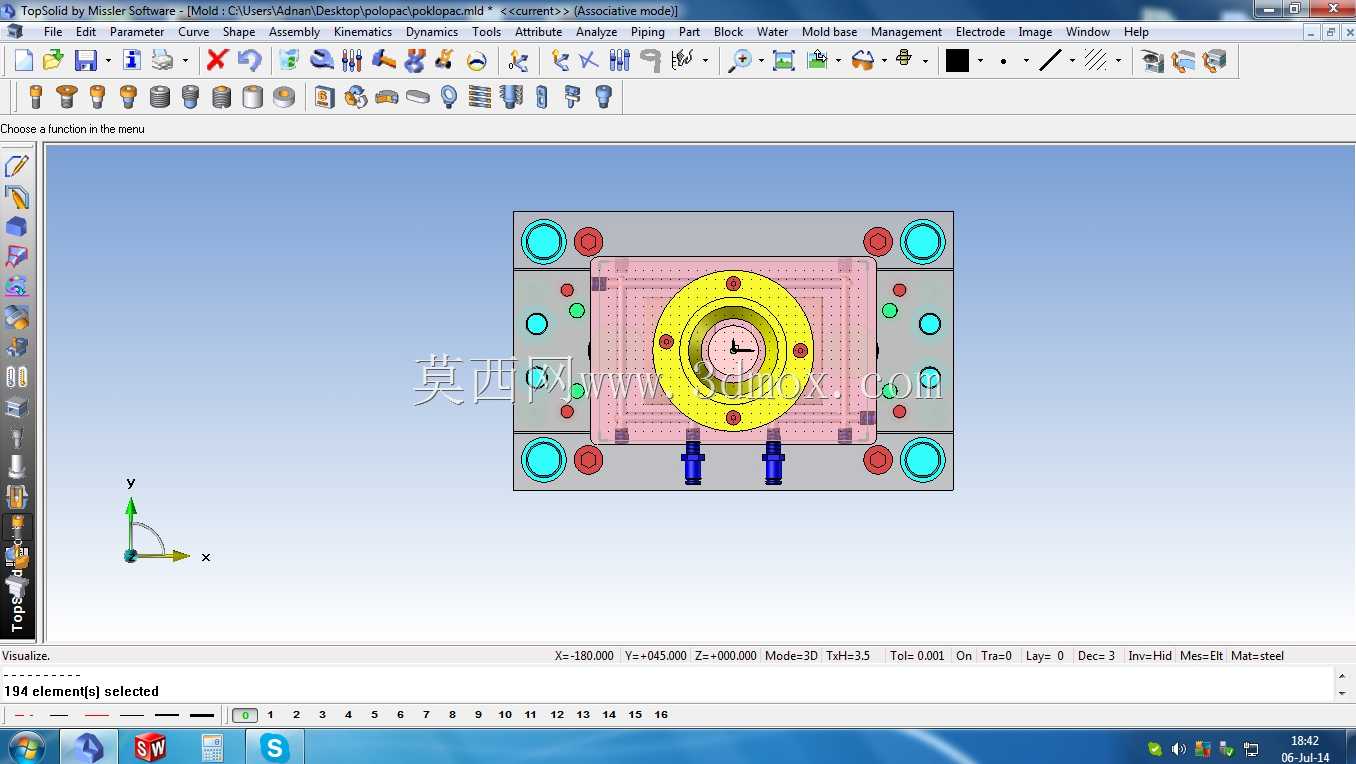

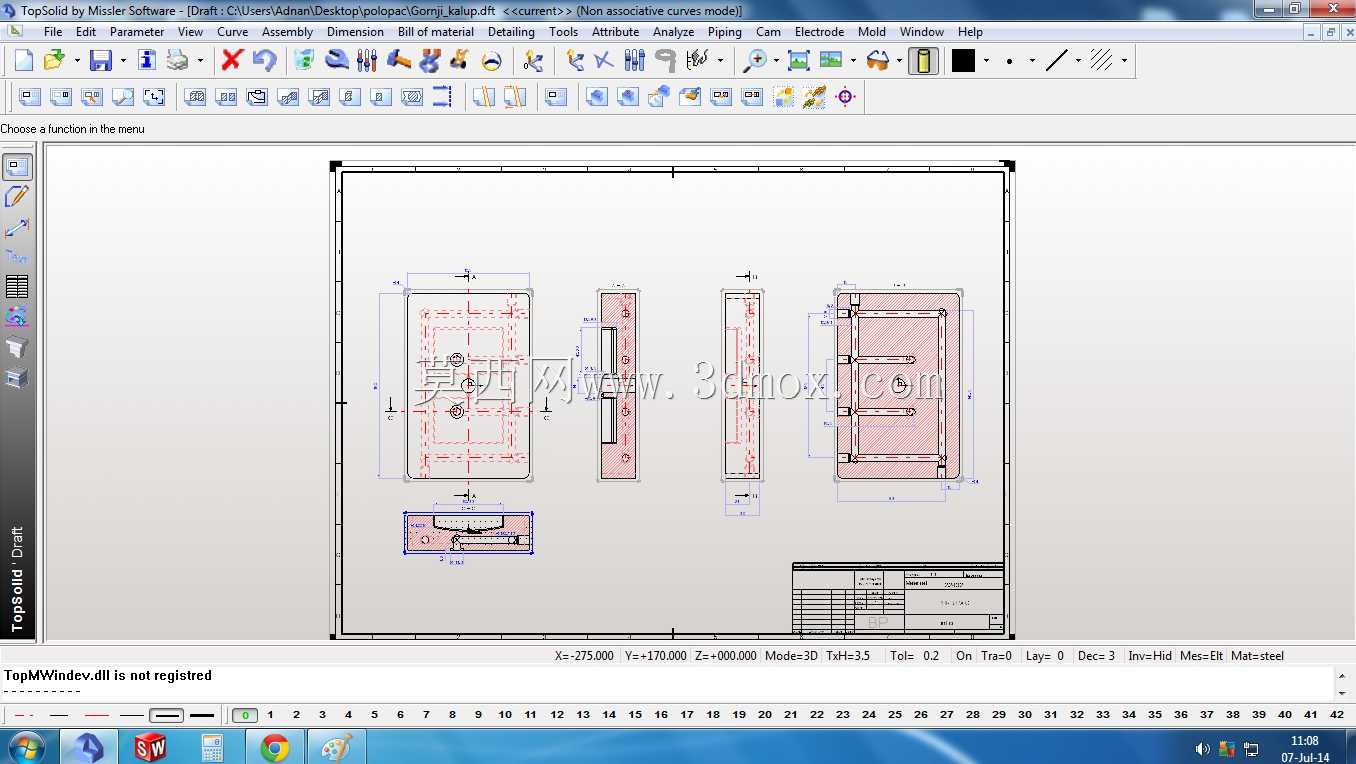

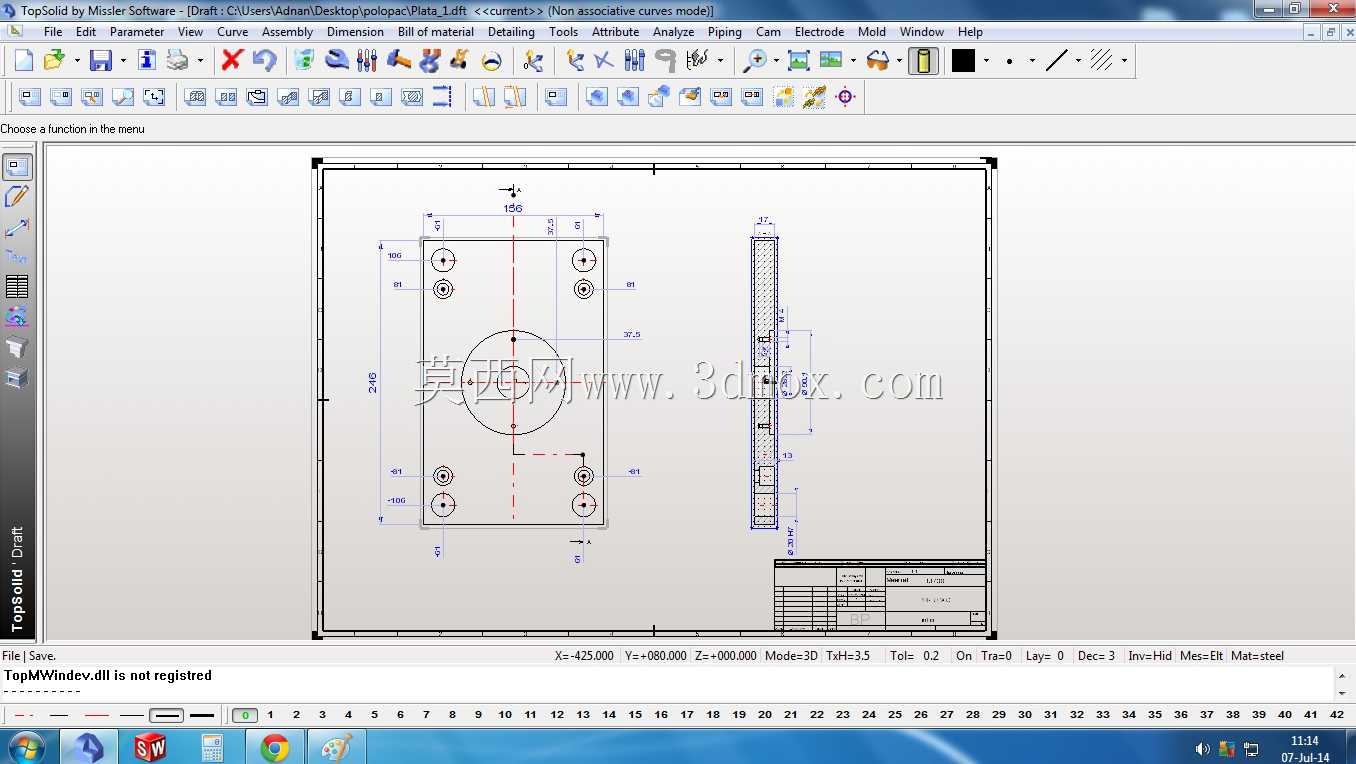

　　这套塑料注射成型模具采用行业通用的Hasco标准模架组件搭建，主要面向中小尺寸热塑性塑料零件的批量注射成型生产场景，适配常规卧式注塑机的安装接口，可直接用于电子外壳、小型结构件、日用塑料配件等产品的成型工序。从结构布局来看，模具采用典型的两板模直浇口进胶方案，整体模架为叠层式方铁支撑结构，上下固定板、动定模板、推板、顶出固定板均遵循Hasco标准的尺寸公差要求，导柱导套采用对称四角布置，合模时可提供足够的导向精度，避免动定模错位导致的型腔啃伤、成型件飞边超差等问题。冷却系统采用直通式水路布局，在定模型腔板、动模型芯板内分别布置多组平行冷却水道，搭配标准水嘴接口，可直接接入车间冷却水循环系统，通过控制冷却水流量与温度，

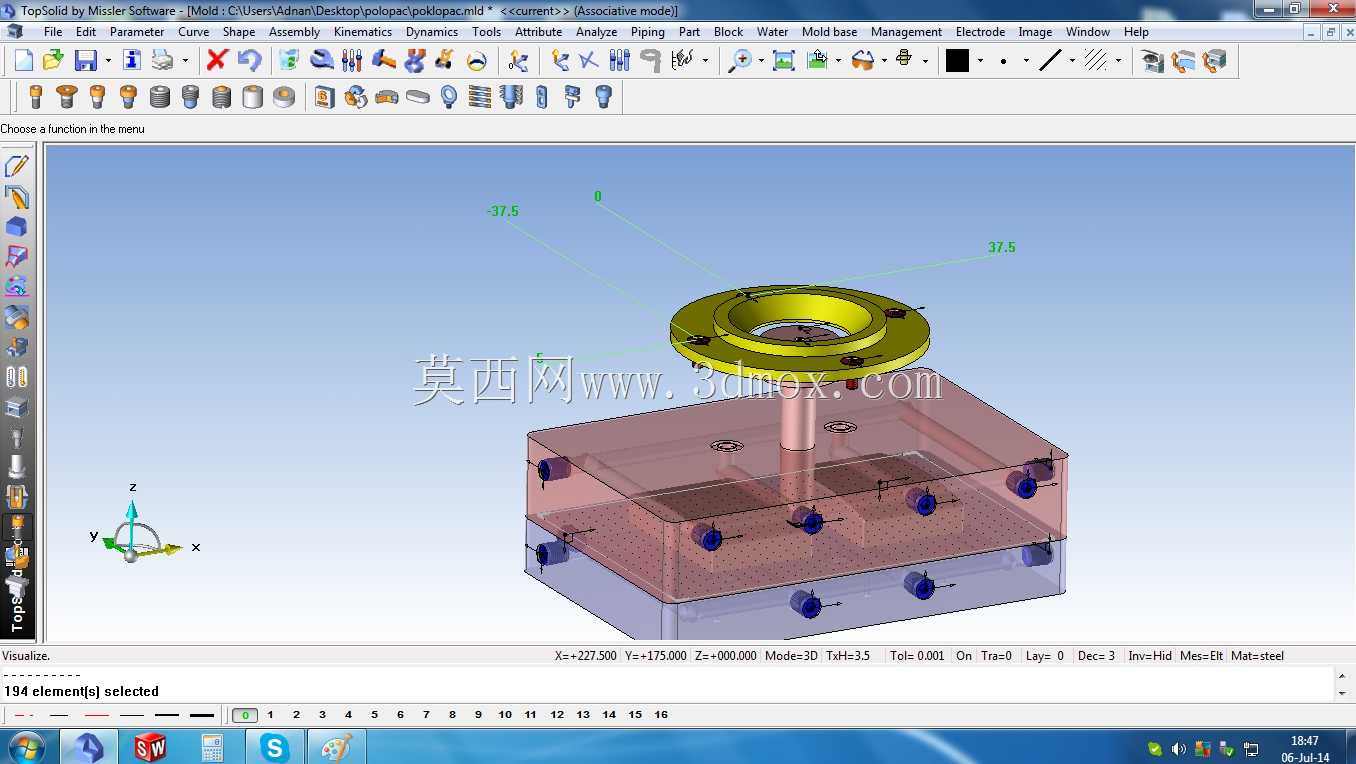

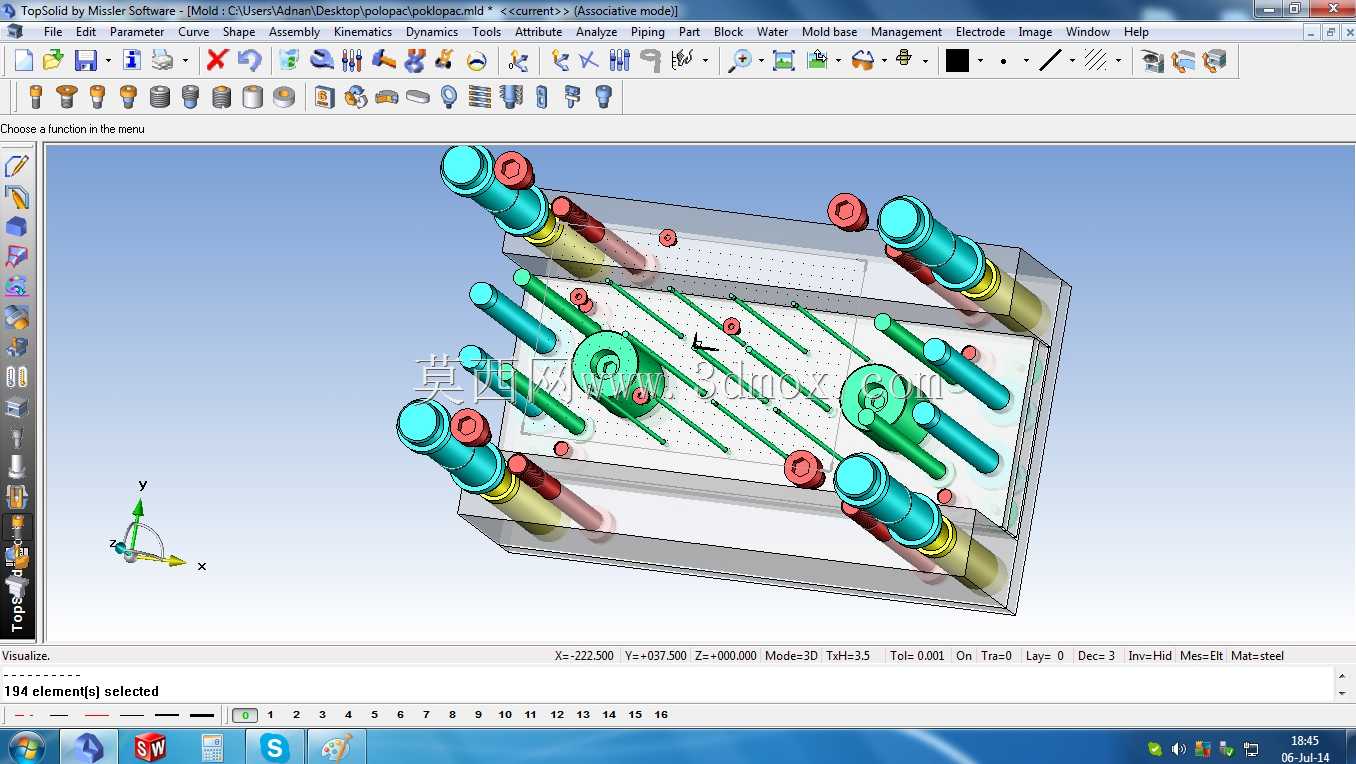

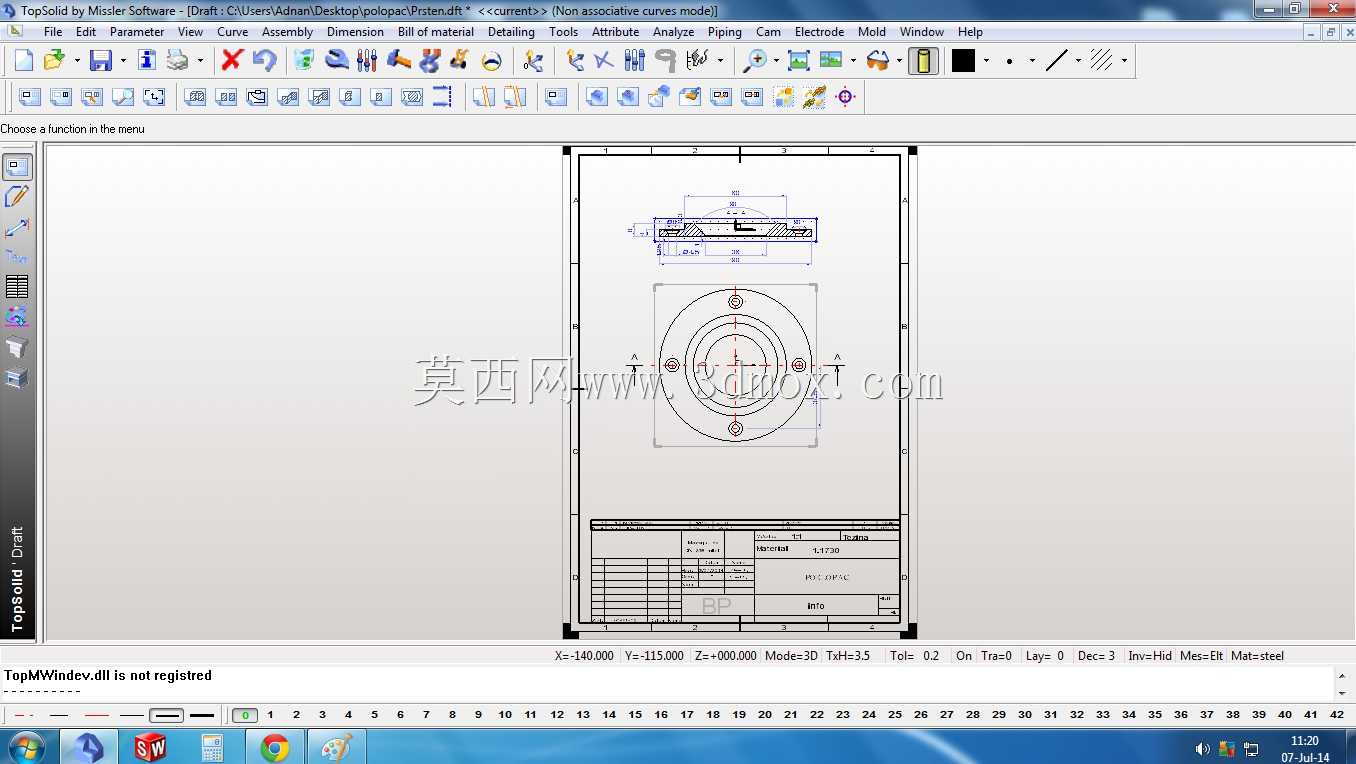

　　将成型周期内的模具温度稳定在工艺要求区间，减少塑件冷却不均导致的翘曲、缩痕缺陷，同时缩短单件成型的冷却等待时长，提升整体生产效率。顶出机构采用圆顶针均匀排布方案，顶针位置对应塑件的非外观面、加强筋交汇位置，避免顶出痕迹残留在产品外观区域，推板与顶针固定板之间采用标准螺钉锁紧，回程杆对称布置在模架四角，合模时通过定模板直接推动回程杆带动顶出机构复位，无需额外加装复位弹簧即可保证复位精度，降低长期生产过程中的复位失效风险。浇注系统设置在模具中心位置，浇口套采用标准Hasco规格，定位圈直接适配注塑机的定位孔尺寸，安装时可快速完成模具与注塑机射嘴的对中，减少上机调试的辅助时间。模具的拉杆、复位杆、紧固螺钉等全部采用标准件，

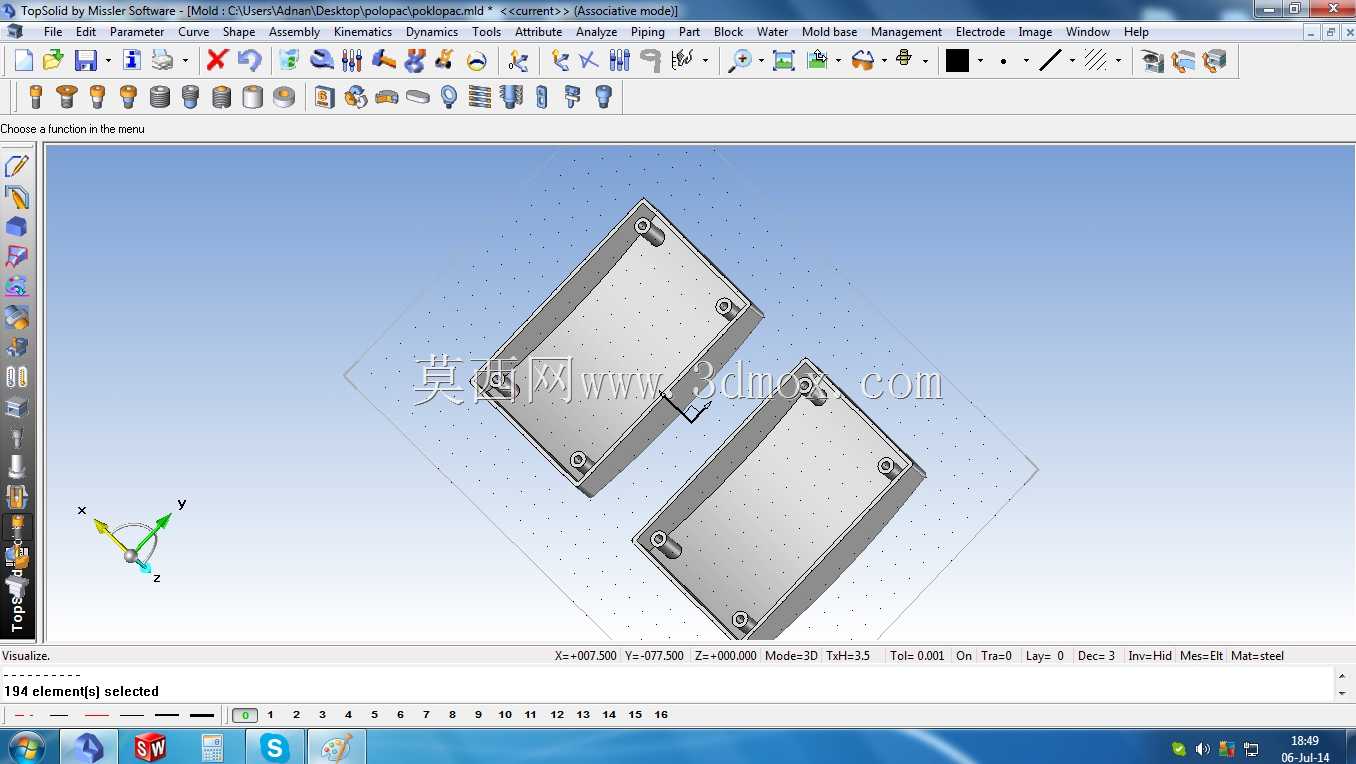

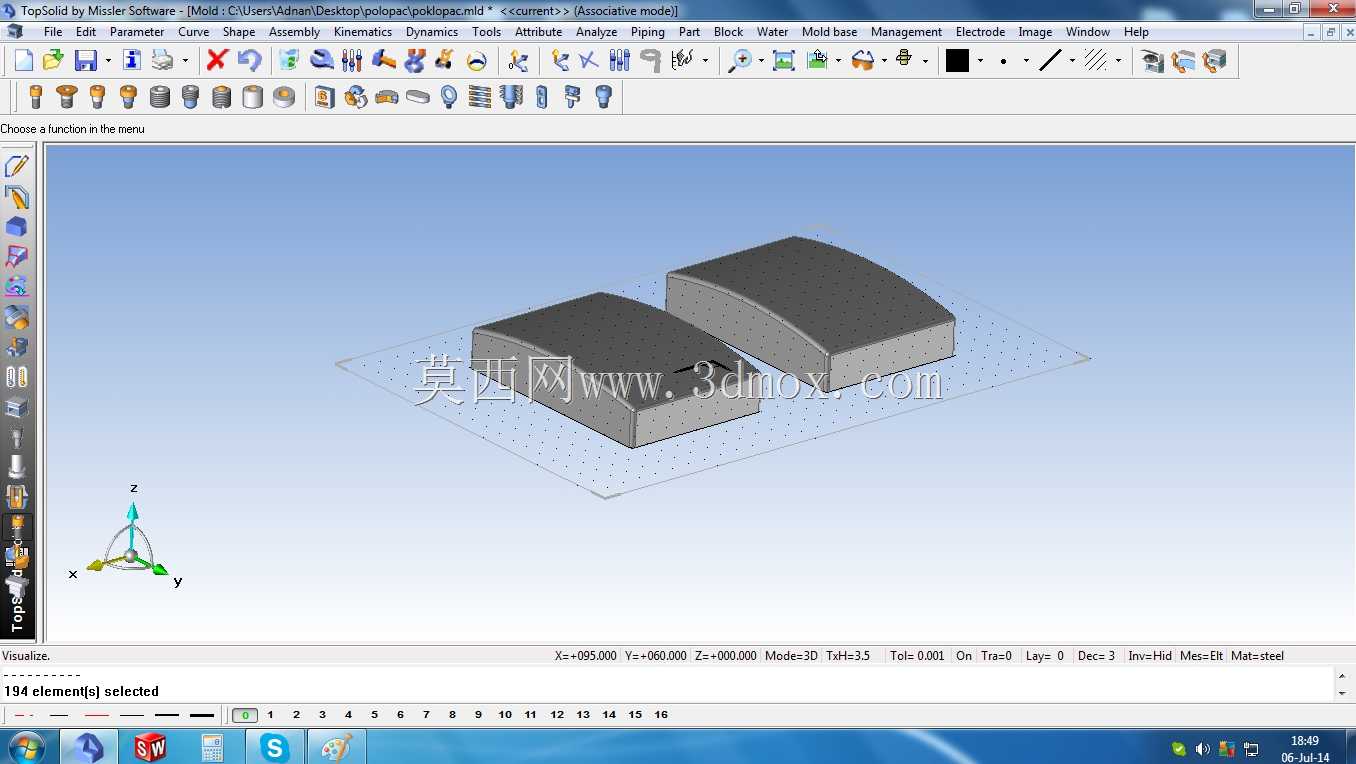

　　生产过程中若出现零件磨损，可直接采购同规格标准件快速更换，无需单独加工定制，大幅降低模具的维护成本与停机等待时间。从安装边界来看，模具的整体长宽尺寸适配120吨到180吨锁模力的常规卧式注塑机，模具总厚度符合对应机型的容模厚度范围，吊环孔采用标准螺纹规格，可配合车间常规吊具完成模具的吊装、转序与上机安装。设计过程中优先遵循标准化选型思路，除型腔型芯部分根据具体塑件形状定制加工外，其余结构件全部选用成熟标准组件，既缩短了模具的整体设计制造周期，也能保证模具长期运行的结构稳定性，避免非标零件加工误差导致的装配干涉、运动卡滞问题。在成型过程中，熔融塑料通过射嘴注入浇口套，经主流道进入型腔，保压冷却完成后，动定模沿分型面打开，

　　顶出机构在注塑机顶杆的作用下推动推板，带动顶针将冷却定型的塑件从型芯上平稳顶出，随后合模过程中回程杆接触定模板，带动顶出机构退回初始位置，进入下一个成型循环。整套结构没有复杂的抽芯、顺序开模机构，结构简单可靠，维护便捷，适合没有侧向凹凸结构的平板类、壳体类塑料零件的大批量生产，对于刚接触注塑模具设计的从业者来说，这套结构也可以作为标准两板模的典型参考案例，帮助理解标准模架的选型逻辑、冷却与顶出系统的布置原则、标准件的选型匹配方法，掌握常规注塑模从设计到上机适配的全流程要点。
