15X22.5单插槽BR系列铝型材结构

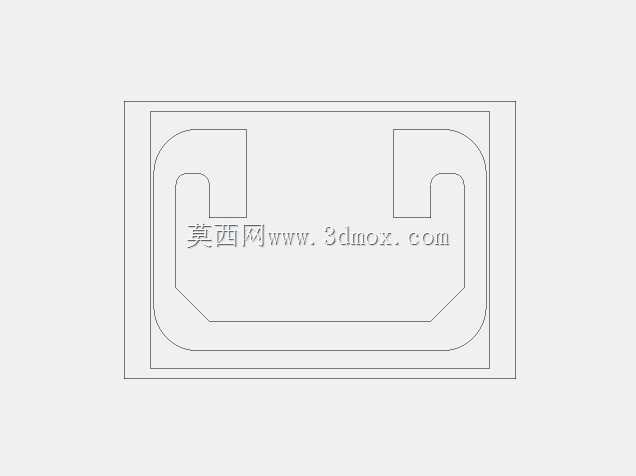

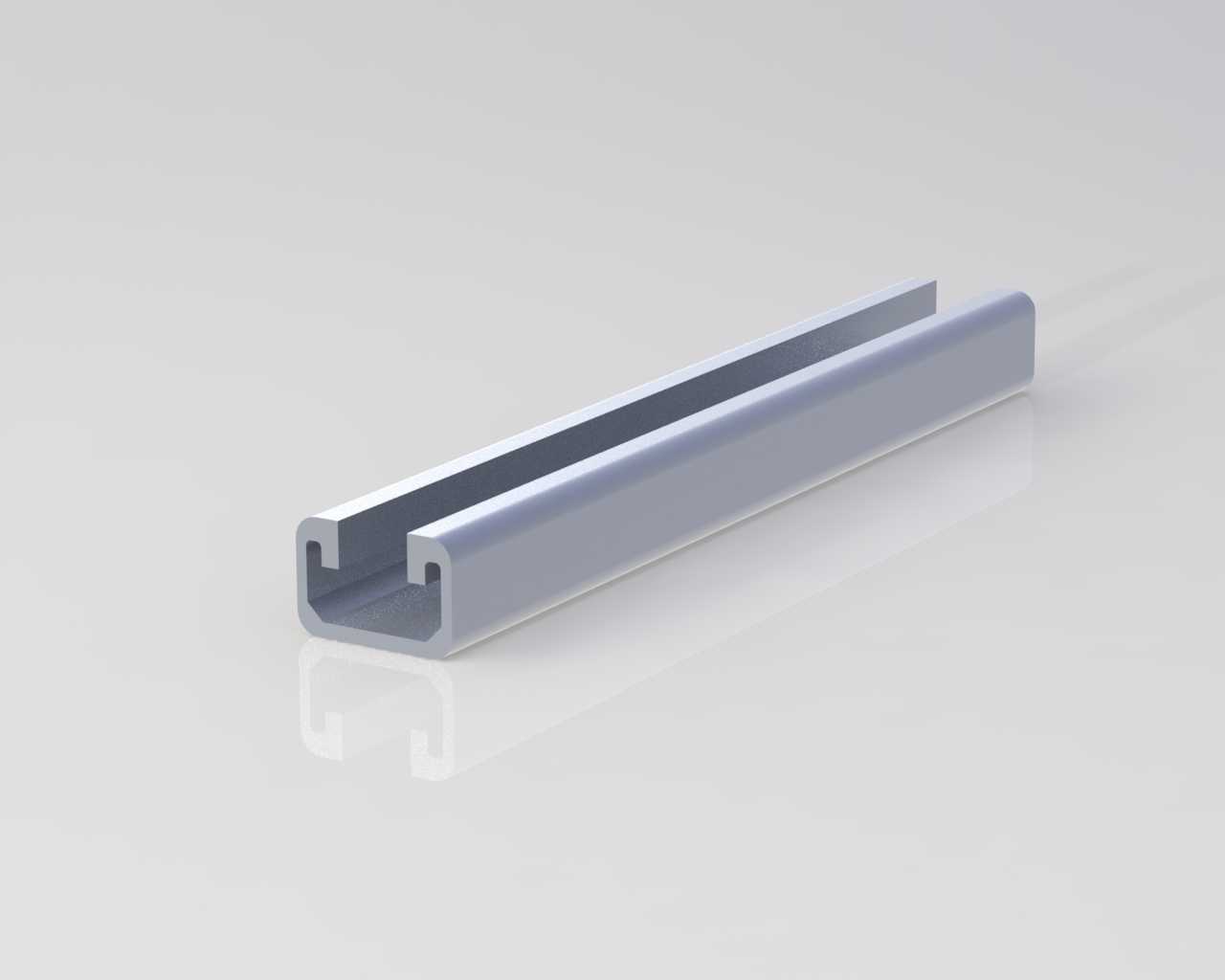

　　在小型自动化检测工位的侧边走线布局里，这类小截面BR铝型材的使用频率其实不低，很多刚接触型材选型的工程师容易忽略这类单槽小规格，总觉得截面越大承重越好，实则在轻载导向、传感器安装支架这类场景里，小截面型材的安装灵活性反而更有优势。这款型材截面外形尺寸控制在15mm×22.5mm，是10毫米槽BR系列里截面最小的规格，整个截面仅单侧开放出一个标准安装插槽，相对的另一侧为完全封闭的平整面，这个结构特性决定了它的使用边界——封闭面可以直接贴装在设备钣金侧板、亚克力护板的平整表面上，不需要额外搭配转接件，靠型材自身的平整面就能实现贴合固定，安装时的定位基准非常好找，不会像双槽对称型材那样需要反复调整槽位对齐安装孔。从设计思路上看，

　　这款型材的槽口尺寸完全匹配BR系列的标准T型螺栓、弹性螺母规格，虽然截面小，但槽道的内部卡位尺寸和同系列大规格型材完全一致，也就是说同系列的端盖、紧固件、槽封条都可以通用，不需要单独开模采购配套辅件，这对于小批量设备制作的项目来说，能减少不少备件采购的品类，降低现场装配的物料管理难度。要注意的是，这款型材的单侧封闭结构虽然提升了贴装便利性，但也决定了它的受力方向存在明显短板，因为只有单侧开槽，截面的惯性矩在垂直于封闭面的方向上数值较低，绝对不能用在需要承受垂直于型材长度方向大载荷的场景，比如作为设备的主承重横梁、输送线的侧边支撑这类需要良好承载能力的设计里，强行使用会出现型材挠曲变形，槽口卡位螺栓滑脱的问题。它更适合的场景，

　　是作为小型光电传感器、接近开关的安装导轨，把传感器的安装螺母直接卡入单侧插槽里，调整位置时只需要松掉螺栓就能沿着槽道滑动对位，封闭面贴在设备立板上固定后，整体突出安装面的尺寸只有22.5mm，不会占用过多的设备内部空间，在紧凑的桌面式检测设备、小型实验工装的走线场景里，还可以把弱电线缆收纳在槽道内部，配合槽封条就能实现线缆的隐藏式布设，比用线槽更节省空间，外观也更整洁。另外在一些小型防护栏的侧边压条场景里，这款型材也能发挥作用，把亚克力板的边缘卡在封闭面和设备框架之间，用槽内的螺栓固定压块，就能实现护板的快速装拆，因为截面小，压边的宽度刚好适合3mm以内的薄板固定，不会因为型材过宽导致护板边缘出现明显的凸起缝隙。建模的时候要注意，

　　这款型材的槽口边缘有微小的工艺圆角，是挤压生产时的模具脱模倒角，不要做成直角结构，否则实际生产时会出现模具应力集中导致的型材开裂，插槽内部的卡位凸台尺寸要严格匹配BR系列的标准公差，否则配套的T型螺母会出现卡滞或者滑位的问题，封闭面的平面度要控制在合理范围内，不然贴装到平整安装面时会出现间隙，固定后型材产生内应力，长时间使用会出现变形。还有一点容易被忽略，这款型材因为截面小，定尺切割的时候要注意进给速度，太快的话容易导致切口变形，槽口位置出现塌边，影响后续紧固件的装入，三维建模时可以提前预留切割工艺的余量，在长度方向的尺寸标注上注明切割公差要求，避免现场加工时出现尺寸超差。在安装边界上，这款型材的固定孔位建议间距控制在200mm以内，因为本身截面刚度有限，孔距过大的话，即使是轻载场景也会出现型材中段拱起的问题，和其他型材拼接的时候，因为只有单侧槽，不能用常规的直角角件连接，只能采用端面攻丝或者侧面贴装的连接方式，建模时要提前考虑连接空间，不要预留出无法装入紧固件的操作位置。
