40系列单开口BR组件适配工业铝型材

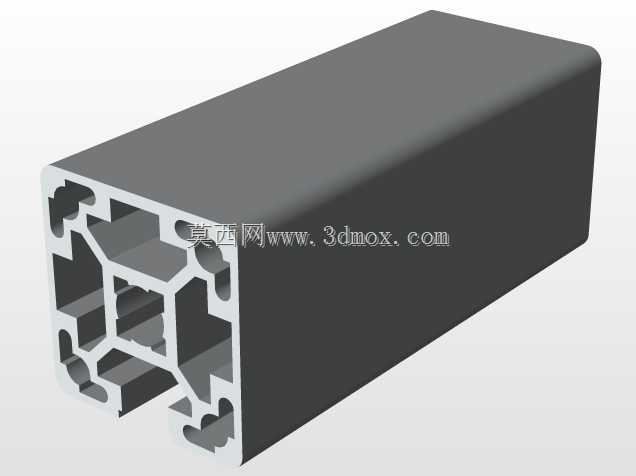

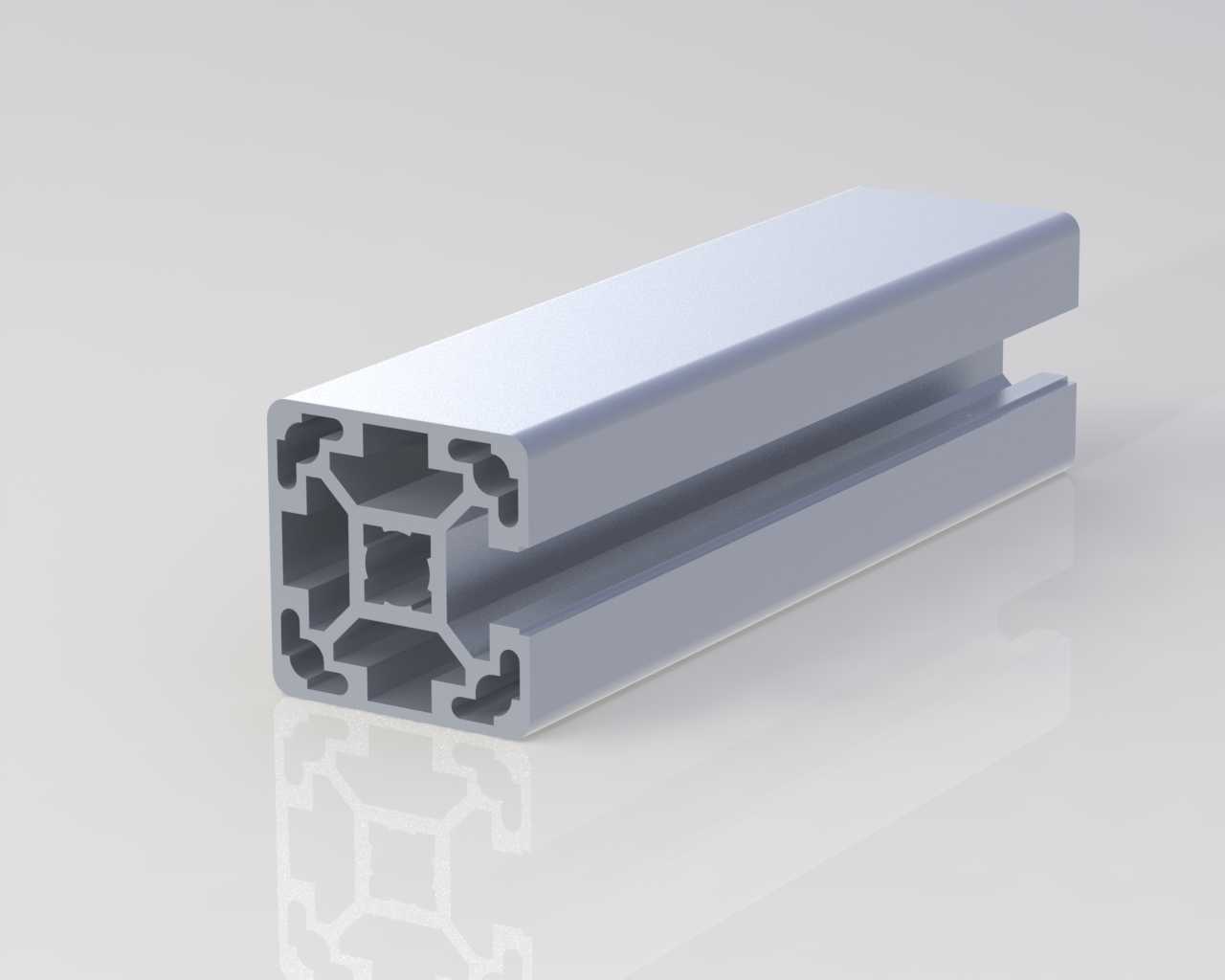

　　在自动化产线搭建、设备防护围栏制作、小型工作站机架拼装的场景里，这类40规格的单开口铝型材一直是兼顾外观整洁度与组件适配性的常用选型。区别于全周封闭的常规方管铝型材，这款型材特意在单侧面预留了适配标准BR组件的通长开口槽，其余三个侧面做全封闭平整设计，刚好匹配那些对外形整洁度有要求、不需要在三个封闭面加装外置附件的设备外框场景，比如实验室小型检测设备的外支撑框架、洁净车间内的轻型物料周转架、桌面式工装的主体支撑结构，外露的封闭面没有多余的槽口缝隙，不容易积灰，日常清洁维护的工作量能降低不少，外观也更规整利落。

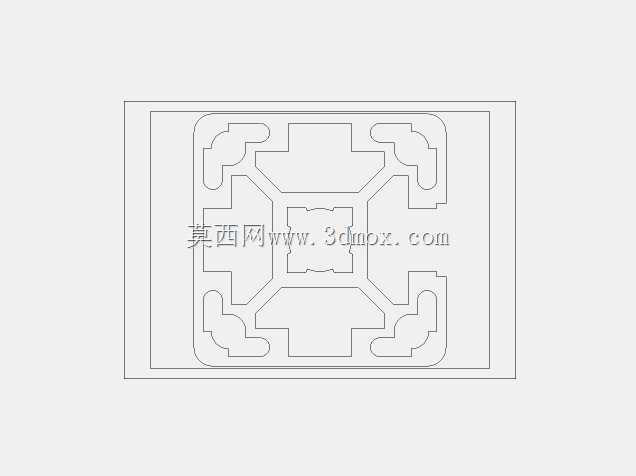

　　从截面结构来看，这款型材的公称外廓尺寸为40mm×40mm，预留的开口槽宽度适配10mm规格的BR组件安装，内部的腔室筋板布局经过受力优化，在常规6063-T5材质的常规挤压工艺下，单米重量控制在合理区间，既不会因为筋板过薄导致支撑刚性不足，出现长跨度下的扰度超标问题，也不会因为冗余结构过多造成材料浪费、增加整体机架的负重。三个封闭面的壁厚均匀，挤压成型后的平面度可以满足常规的面板粘贴、钣金封板的安装要求，不需要额外做铣面加工就能直接装配外封板，能减少后续的机加工工序。

　　设计这类型材的时候，核心要平衡两个需求：一是BR组件的安装便捷性，开口槽的槽道尺寸公差要严格匹配配套紧固件的滑入间隙，既不能间隙过大导致组件安装后出现晃动、定位偏移，也不能间隙过小造成紧固件滑入卡顿，装配时需要反复修磨；二是封闭面的结构强度，因为三个侧面没有开槽，腔室内部的加强筋要对应开口槽的受力方向做补强，避免在安装BR组件、挂载对应功能件的时候，开口侧出现形变，影响组件的滑动顺畅度。实际选型使用的时候，要注意安装边界的预留：如果是用这款型材做框架的竖向支撑，单根支撑的挂载重量建议控制在其许用载荷范围内，长跨度横向布置的时候，要根据跨距核算扰度，必要时搭配内部衬钢提升刚性；开口槽一侧如果要整条安装BR组件，要提前确认组件的安装长度与型材的下料长度匹配，两端的端盖安装位要预留足够的空间，避免端盖装配后干涉BR组件的端部固定件。

　　和同规格的全槽口铝型材相比，这款三侧封闭的结构还有一个实际使用的优势：在做设备外框的时候，封闭面可以直接作为安全防护的接触面，不需要额外加装整面的封板就能避免人员误触框架内部的管线、传动部件，对于一些半开放的工作站来说，既能保证侧面的防护性，又能通过开口槽一侧灵活安装传感器安装座、管线拖链支架、小型气动元件的固定座，兼顾了防护性和拓展性。在三维建模过程中，还原这类型材的时候要重点注意截面的腔室细节，尤其是开口槽的卡槽尺寸、内部筋板的圆角过渡，这些细节会直接影响后续导出工程图的加工准确性，也会影响装配时和配套BR组件、紧固件、角件的干涉检查结果，不能为了建模省事简化腔室结构，否则实际装配时很容易出现配件装不上、筋板和固定螺丝干涉的问题。
