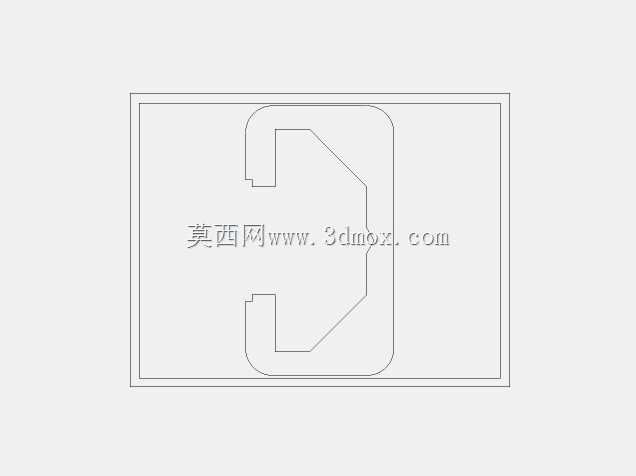

在轻型输送线侧边导向、小型检测设备传感器安装支架、桌面级实验工装的辅件搭建场景里,这类小截面单槽铝型材的出镜率一直不低,很多刚接触结构选型的工程师容易把它和常规多槽工业铝型材混淆,实际上它的结构边界和适用场景有非常明确的划分。从截面设计逻辑来看,这款型材的小壁龛槽宽为8mm,整个型材仅设置单侧开口槽,与槽口相对的面为完整封闭面,没有额外的槽道设计,这种结构取舍完全是针对低负载、单侧安装的使用场景做的优化——封闭面可以提供连续平整的安装基准面,不需要额外加装封条就能直接贴合设备板面固定,单槽的设计则把所有的型材壁厚都集中在槽体支撑和封闭面的结构强度上,在同等米重的前提下,封闭面的平面度和抗弯折能力比同截面多槽型材高出不少,毕竟多槽型材需要在多个方向预留槽道,会分散壁厚分布,在小截面尺寸下很难保证单一面的结构刚性。

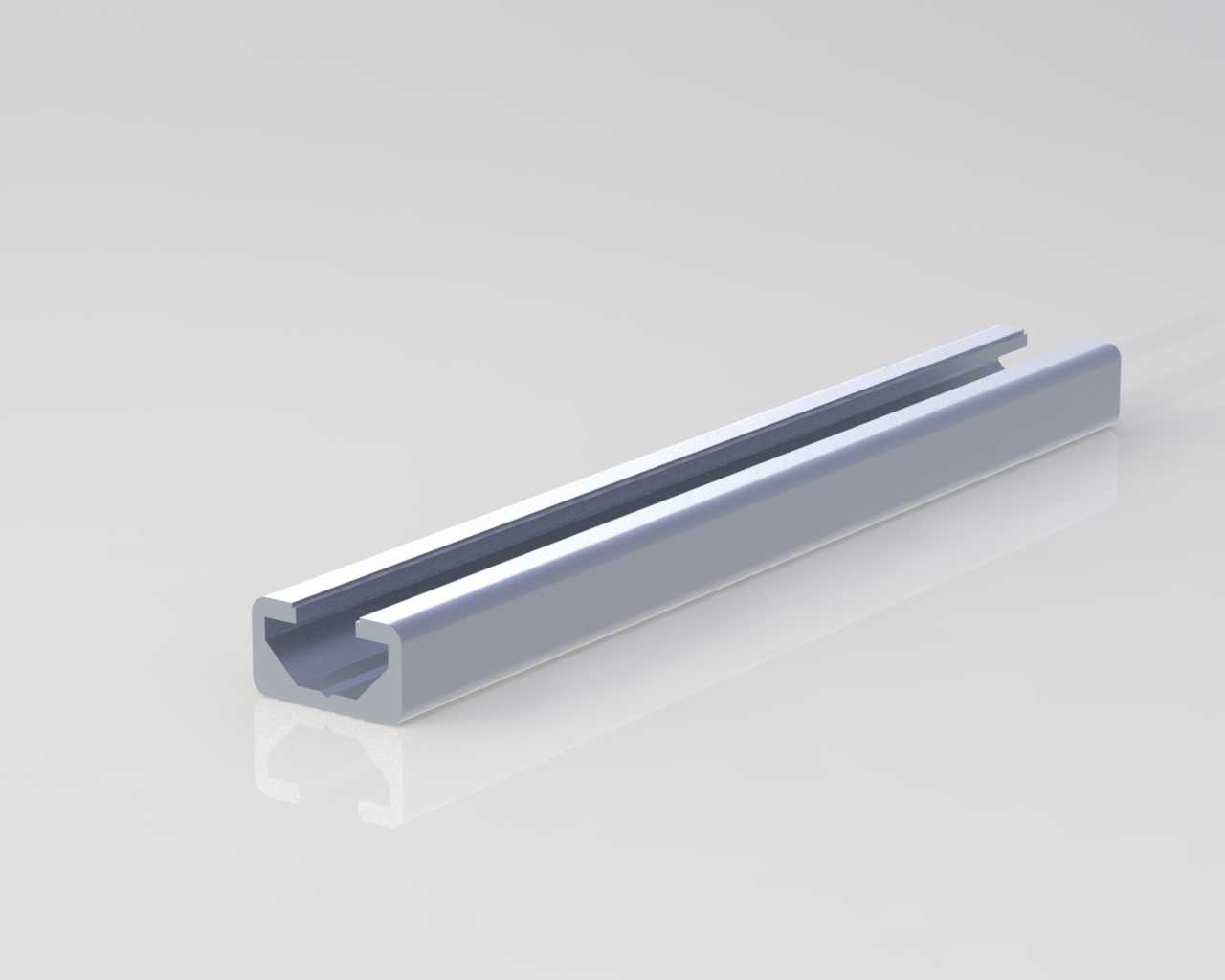

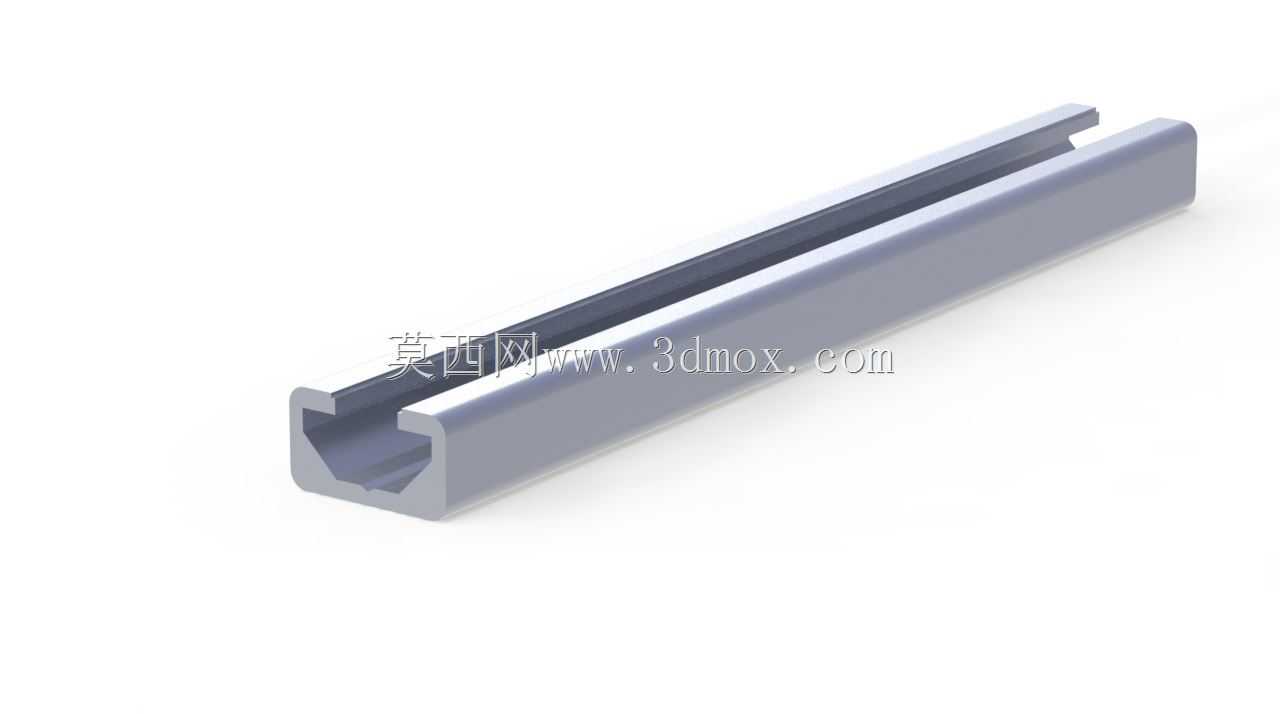

从实际安装边界来说,这款型材截面尺寸为11mm×20mm,属于极小截面的工业铝型材,安装时不需要预留大尺寸的安装空间,槽内适配标准的8mm槽用T型螺栓、弹片螺母,可以直接固定小型光电传感器、气管固定座、线槽卡扣这类轻型辅件,封闭面一侧可以通过打孔沉头的方式直接锁附在设备主框架的铝型材板面、亚克力防护板或者薄钢板支架上,不需要额外搭配角件连接,能最大程度压缩安装占用的空间。要特别注意的是,这款型材的结构设计决定了它完全不适用于任何需要承担负载的结构场景,不管是做设备的主支撑框架、输送线的承重梁,还是需要承受侧向冲击力的防护栏结构,都不能选用这款型材——它的单槽结构没有多方向的连接点位,封闭面虽然平整但整体截面的惯性矩极低,哪怕是承受几公斤的持续静载,时间长了都会出现明显的形变,更不用说动态负载下的结构失效风险。
在三维建模过程中,还原这款型材需要重点关注几个细节:首先是槽道内部的卡位尺寸,8mm槽的开口宽度、槽内的凸台卡位尺寸必须和标准配件匹配,不能出现公差过大导致T型螺母卡不进去或者滑牙的问题;其次是封闭面的壁厚均匀性,挤压成型的铝型材壁厚差需要控制在合理公差范围内,建模时要避免出现壁厚突变导致的应力集中问题,实际生产中壁厚突变也会导致挤压成型时出料变形,影响型材的直线度;最后是型材端面的切口处理,因为截面尺寸小,切割时如果夹持不当很容易出现槽口变形,建模时可以提前预留切割工艺的余量参考,给后续的加工工序提供明确的尺寸边界。
从实际应用的细节来看,这款型材在做小型设备的走线辅槽时优势非常明显,单槽开口可以直接把网线、细气管压入槽内,配合软质封条就能完成走线固定,封闭面贴在设备框架表面不会突出多余的结构,整体外观非常整洁,比用扎带固定走线的方式美观很多,后期维护换线时也只需要掀开封条就能操作,不需要拆卸整个固定结构。还有一些桌面级的小型工装,比如电路板测试架的定位条、小型产品的导向滑轨,也会用到这款型材,它的表面阳极氧化层耐磨性能不错,单槽内可以嵌入尼龙导向条,作为轻载的滑动导向使用,滑动过程中因为封闭面的刚性足够,不会出现导向条晃动导致的定位偏差。但选型时一定要提前核算负载,哪怕是做导向条使用,如果上面滑动的部件重量超过1公斤,就需要考虑更换更大截面的型材,不能因为安装空间受限就强行选用这款小截面型材,否则后续使用中出现结构形变,反而会增加后期维护的成本。建模的时候还要注意,型材的挤出方向是长度方向,所有的截面特征沿长度方向保持一致,不要出现特征扭曲的问题,槽道内的倒角、封闭面的圆角都要符合挤压工艺的要求,不能设计出直角尖角的结构,否则挤压模具很容易损坏,生产出来的型材也会在尖角位置出现应力开裂的问题。
