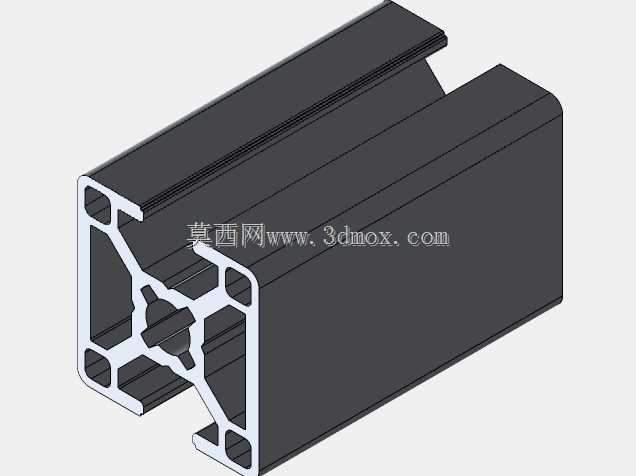

30X30N BR工业铝型材结构设计

　　在非标自动化设备、模块化工装台架的搭建场景里，30系列欧标铝型材一直是小负载结构的首选基材，这款30X30N BR铝型材正是针对螺纹安装需求优化的专用截面型材，区别于常规通槽款3030型材，它的截面结构做了针对性的功能分区，能在不额外增加安装附件的前提下，满足特定工位的螺纹连接需求。

　　从实际应用场景来看，这款型材常被用在小型设备的侧边安装梁、传感器安装支架、轻型物料导向轨的基体结构上，尤其是在需要在型材侧面直接攻丝安装小型功能件的工位，常规通槽铝型材需要预埋弹片螺母或者滑块螺母，不仅装配工序多，在频繁拆装的工况下还容易出现螺母滑位、锁紧力不足的问题，而这款型材自带的封闭面中心芯结构，直接预留了螺纹加工的实体余量，现场装配时可以直接在对应位置攻丝安装螺丝，不需要额外预置连接件，大幅提升了小部件安装的效率。

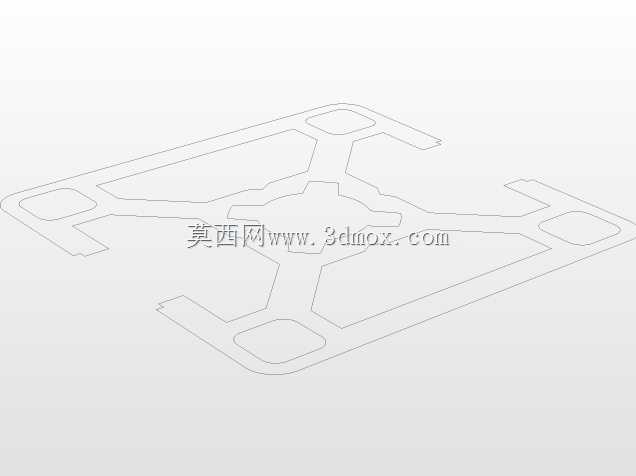

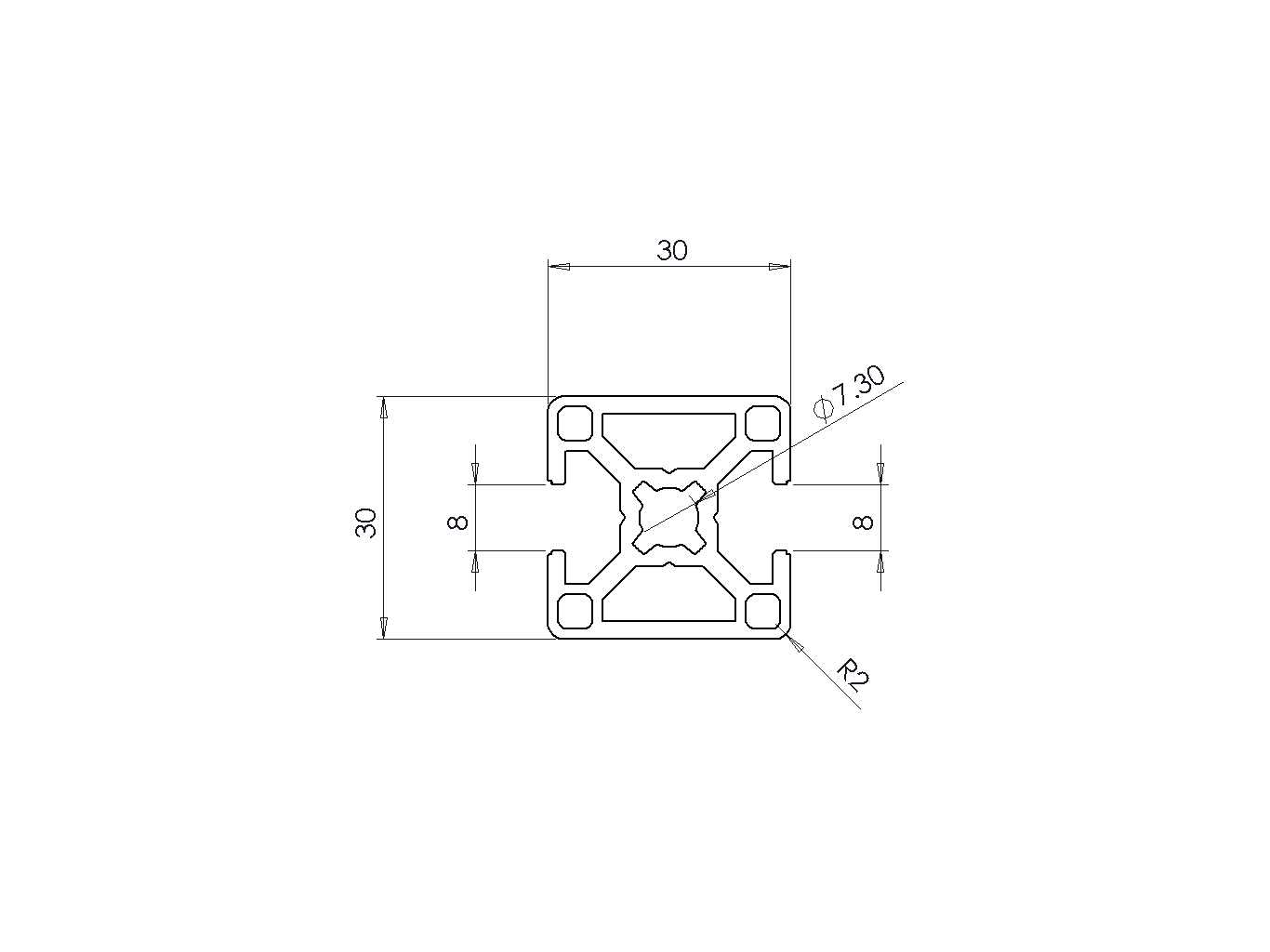

　　从截面功能设计来看，这款型材外形尺寸严格控制在30mm×30mm的正方形边界内，属于标准30系列型材的安装尺寸范畴，可以和同系列的常规3030铝型材通用角码、端盖、连接板等标准配件，不需要单独开模定制连接附件，能有效降低项目的物料采购成本。截面设置了两个相对的闭合面，每个闭合面都带有8mm的槽轮廓，两个闭合面位置彼此相对，同时预留了两个对向布置的开口槽，开口槽和带中心芯的封闭面相邻布置，中心芯的实体结构专门为螺纹加工预留了足够的壁厚，攻丝后螺纹的有效啮合长度能满足M4、M5规格螺丝的锁紧强度要求，不会出现因为壁厚不足导致的螺纹滑牙、连接失效问题。

　　在结构设计思路上，这款型材没有盲目追求槽位数量的最大化，而是针对螺纹安装的特定需求做了截面优化，常规3030型材四个面全是通槽结构，虽然配件兼容性强，但在需要直接攻丝的场景下没有足够的实体壁厚，必须依赖外置螺母件，而这款型材保留两个开口槽用来兼容标准铝型材配件，实现和其他型材的快速拼接，另外两个闭合面则用来满足直接攻丝安装的需求，兼顾了标准配件兼容性和特定安装场景的使用需求。截面内部的加强筋布置也经过了受力优化，在30mm的截面尺寸范围内，通过多道斜向加强筋将中心芯和外壁连接成整体，在型材米重不显著增加的前提下，提升了截面的抗扭、抗弯性能，作为小型设备的框架立柱或者横向支撑梁使用时，能承受常规工位的静态负载，不会出现明显的形变。

　　从安装边界来看，这款型材的开口槽尺寸和标准30系列铝型材完全一致，配套的T型螺栓、滑块螺母、角槽连接件都可以直接通用，在搭建组合框架时，不需要因为这款型材的特殊截面调整连接工艺，和常规3030型材拼接时的连接强度和同规格常规型材保持一致。闭合面的平面度经过挤压工艺控制，表面安装小型光电传感器、行程开关时，不需要额外加工安装基准面，直接贴合锁紧就能满足安装精度要求，中心芯的位置正好处于截面的受力中心线上，在这个位置攻丝安装的吊挂件、受力件，受力方向和型材中心重合，不会产生额外的偏载力矩，能提升连接结构的稳定性。

　　在实际项目使用中，这款型材尤其适合用在电子装配线的小型工位架、检测设备的传感器安装梁、小型实验台的侧边支撑结构上，这类场景往往需要在型材侧面密集安装小型功能件，如果全部使用预置螺母的方式，不仅装配工作量大，后期调整位置时也需要重新拆装螺母，而使用这款型材可以根据实际安装需求在任意位置的闭合面上攻丝，调整安装位置时只需要重新钻孔攻丝即可，不需要改动型材的整体安装结构，大幅提升了设备改造和工位调整的灵活性。同时型材的表面阳极氧化处理层和常规工业铝型材一致，具备良好的耐磨和抗腐蚀性能，在常规车间环境下长期使用不会出现表面锈蚀、氧化层脱落的问题，能满足工业场景的长期使用要求。
