多色手提式分层收纳工具箱结构设计

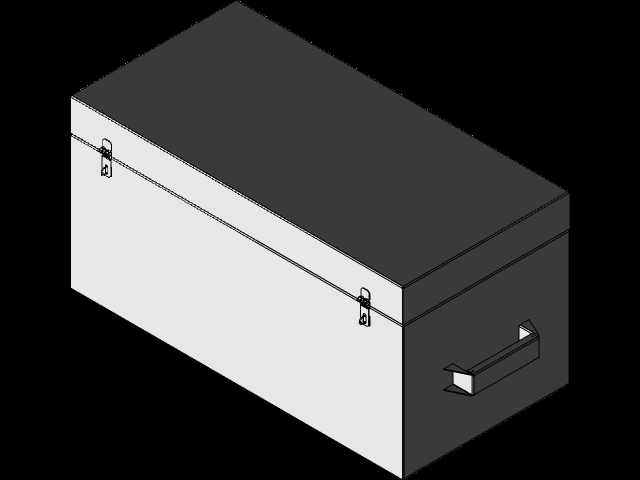

　　这款手提式分层收纳工具箱，主要面向机加工车间工位工具收纳、户外维修作业随身工具携行、家装施工零散配件分类存放等场景设计，日常使用中可有效解决零散工具混放导致的取件效率低、小配件易丢失、尖锐工具剐蹭操作人员等实际问题。从结构设计逻辑来看，箱体采用一体式冲压弯折成型的主体框架，搭配侧置内嵌式提手结构，提手与箱体连接位置做了局部加厚的加强筋处理，可承受满负载状态下的提拉受力，避免长期使用后连接位置出现开裂变形。箱盖与箱体的铰接结构采用隐藏式合页设计，合页内嵌于箱体背部的折边槽内，不会突出箱体表面，既避免搬运过程中合页剐蹭周边物体，也能减少合页受外力碰撞变形的概率。箱体内部做了分层隔断设计，上盖内侧设置有小型分格槽，可存放螺丝、螺母、

　　垫圈等小型标准件，下层主仓空间预留了可调节的隔断卡槽，使用者可根据存放工具的实际尺寸调整隔断位置，适配不同长度规格的扳手、螺丝刀、钳子等常用手动工具的存放需求。箱体锁扣采用弹性卡扣结构，扣合后可实现自锁，搬运过程中不会因颠簸自行弹开，卡扣的按压位置做了圆弧过渡处理，戴劳保手套操作时也能顺利完成开合动作。从外形尺寸与安装边界来看，箱体整体外部轮廓控制在长度400mm、宽度200mm、高度220mm的范围内，可轻松放入大多数维修作业车的侧置储物格，也可直接放置在标准工位货架的常规层板上，不会出现尺寸超差无法放置的问题。箱体底部设置有四个凸起的支撑脚，放置在地面时可让箱体底部与地面保持5mm左右的间隙，避免地面的积水、

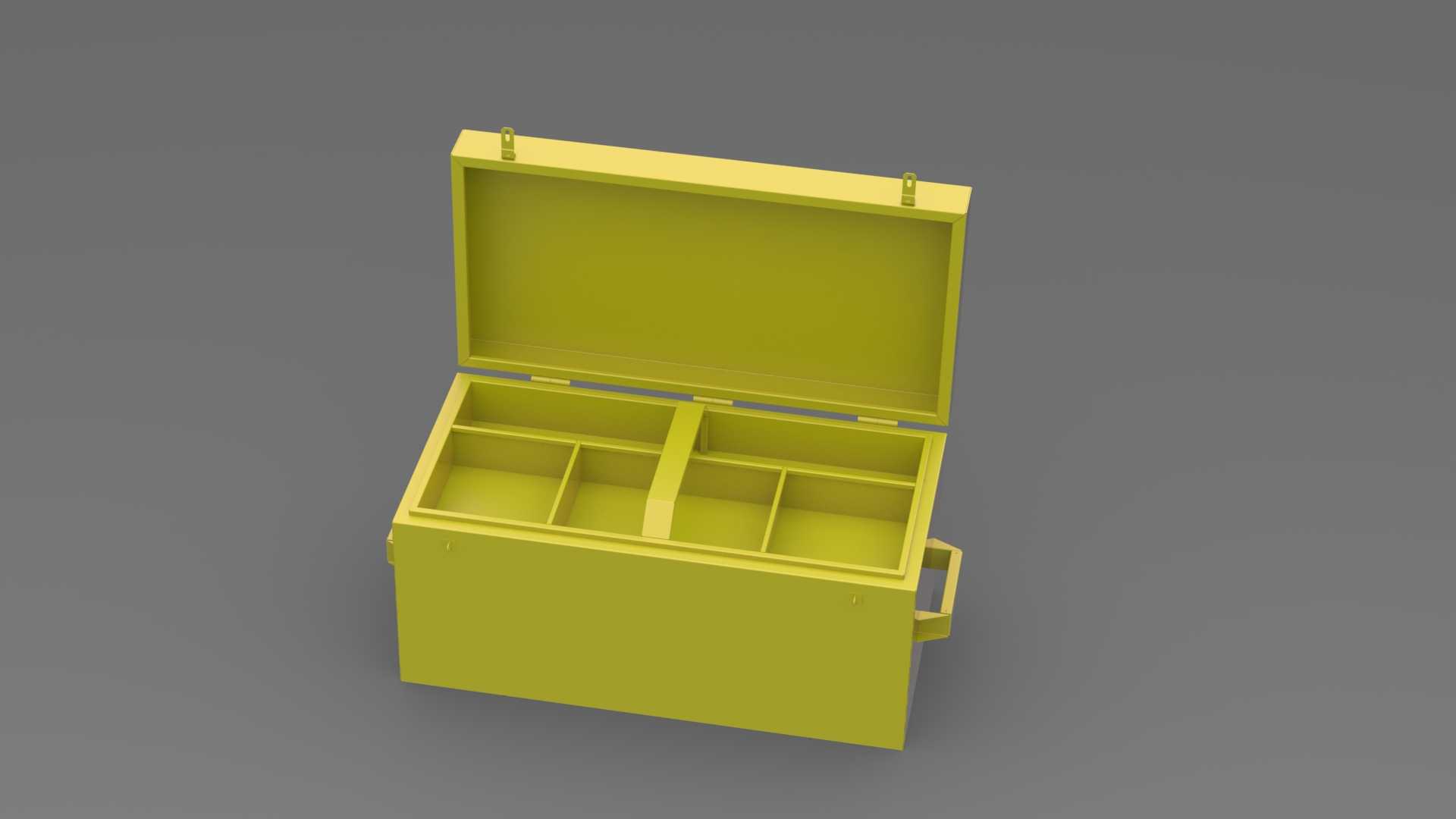

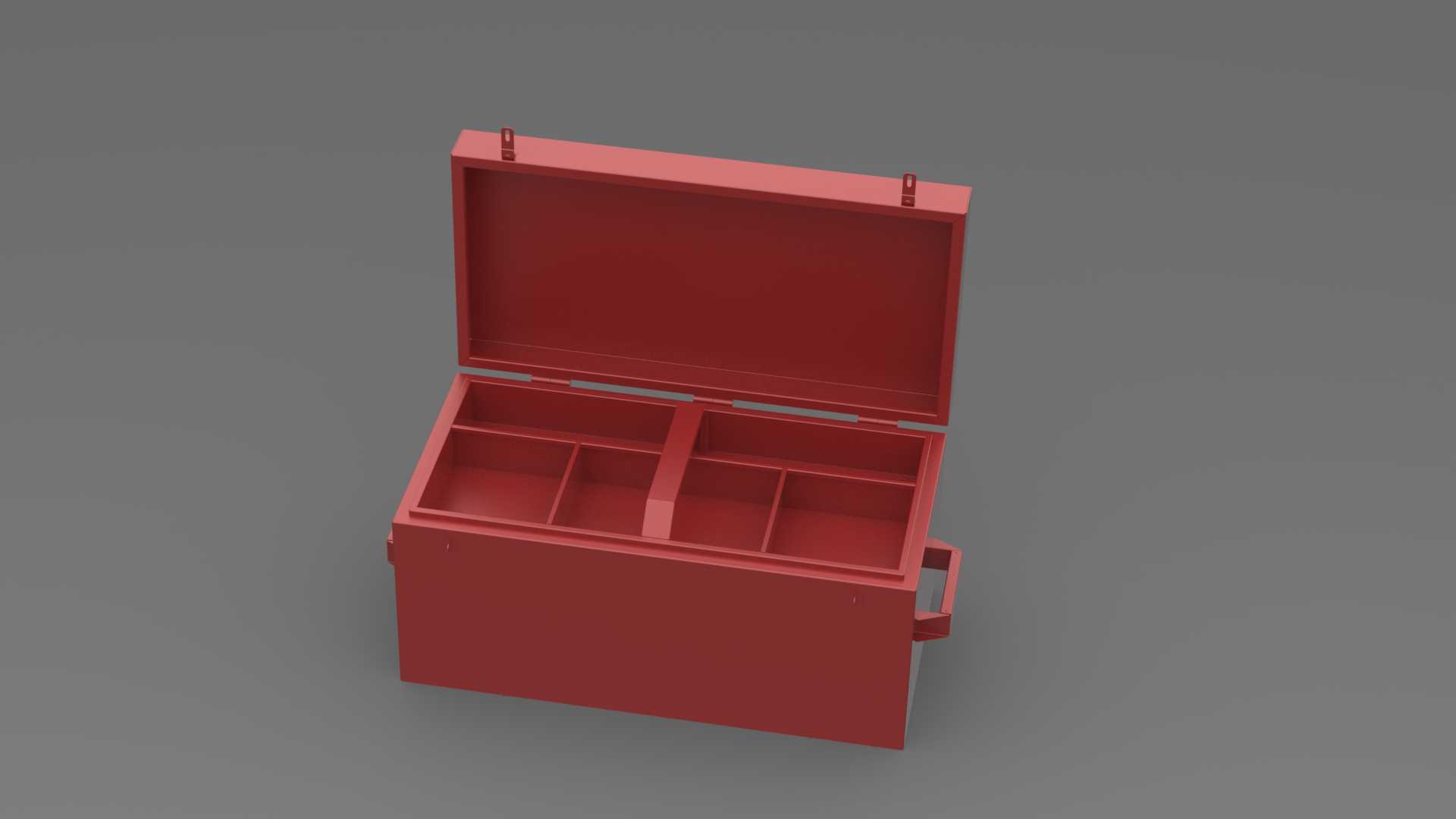

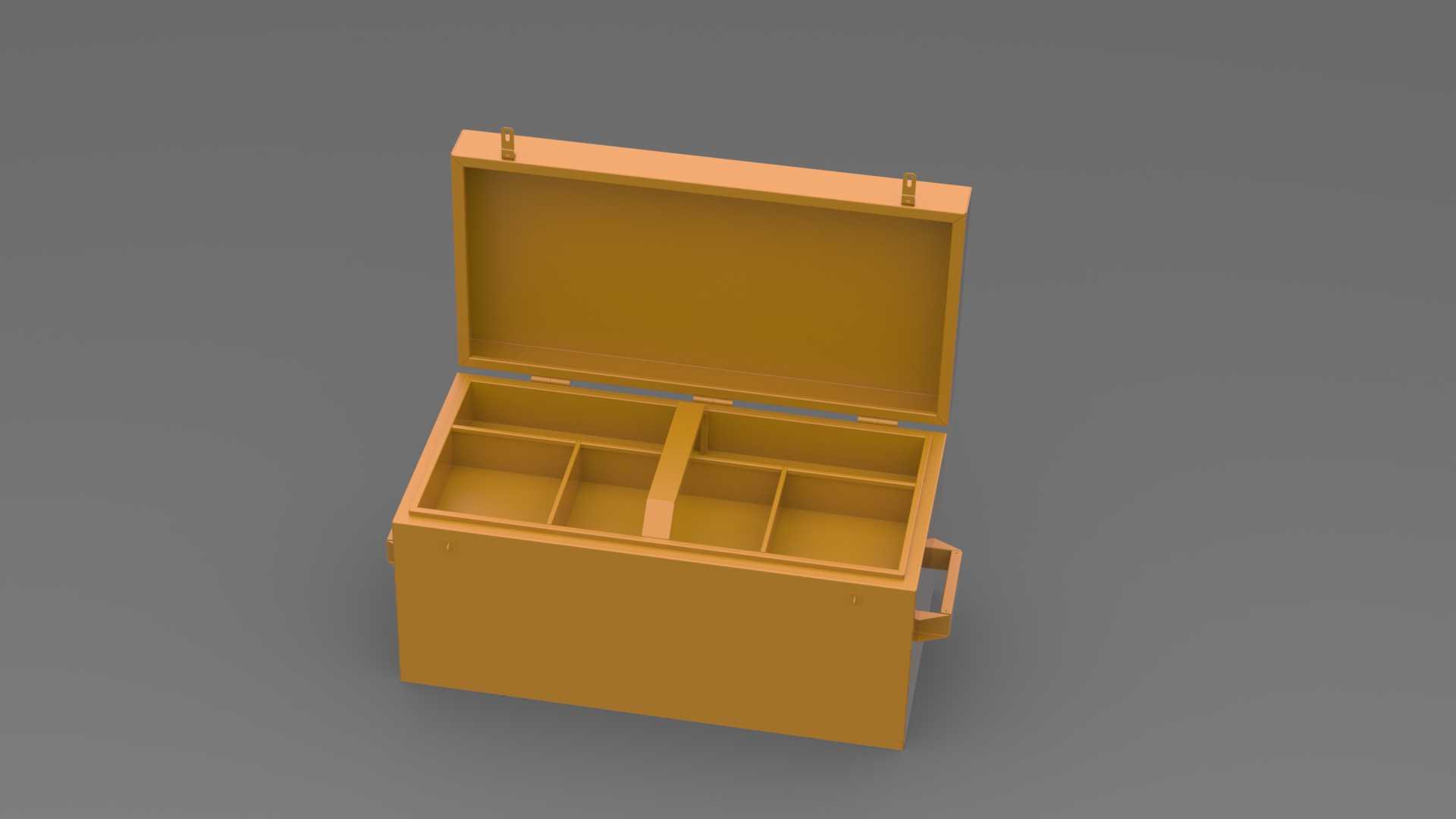

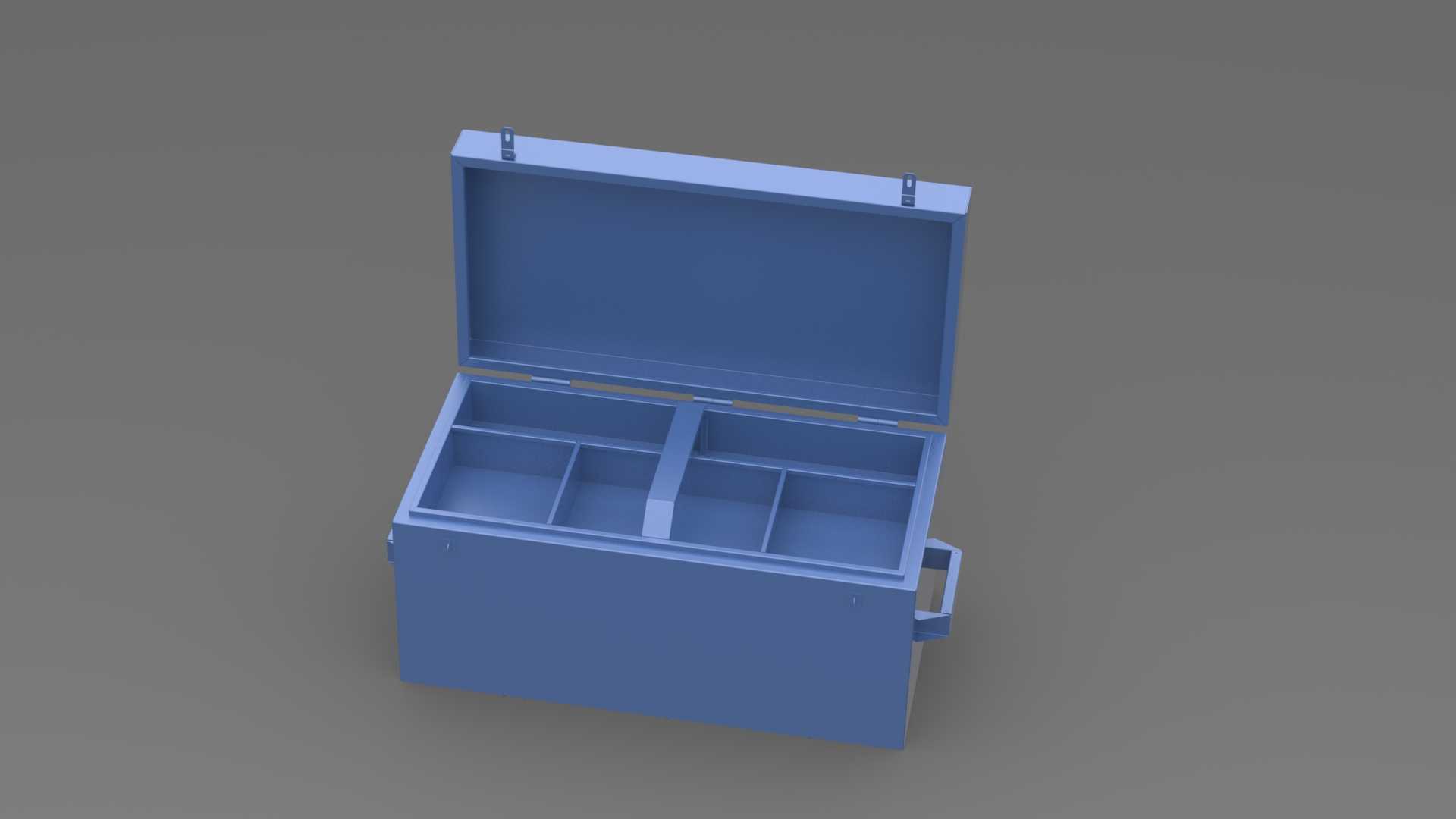

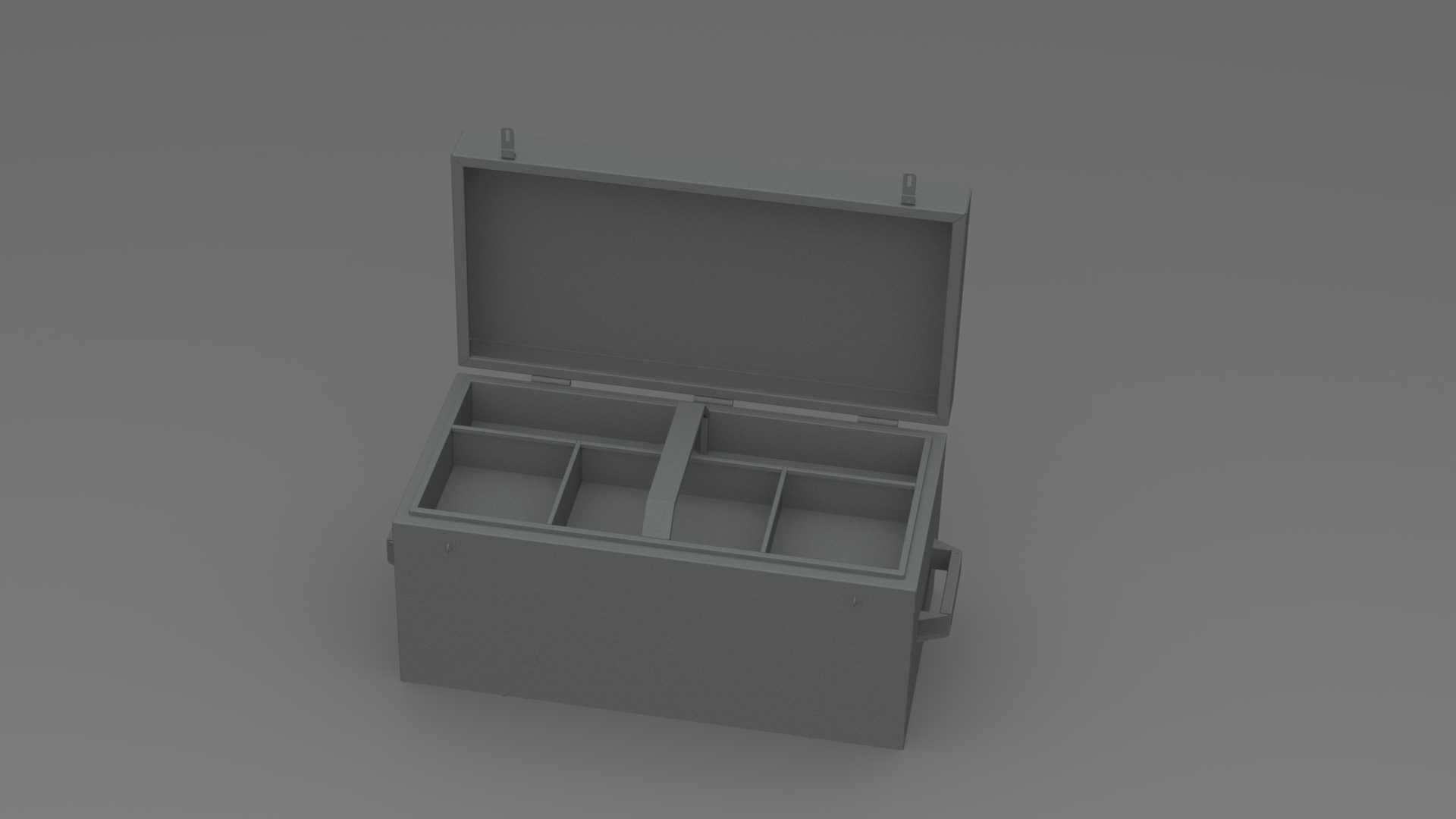

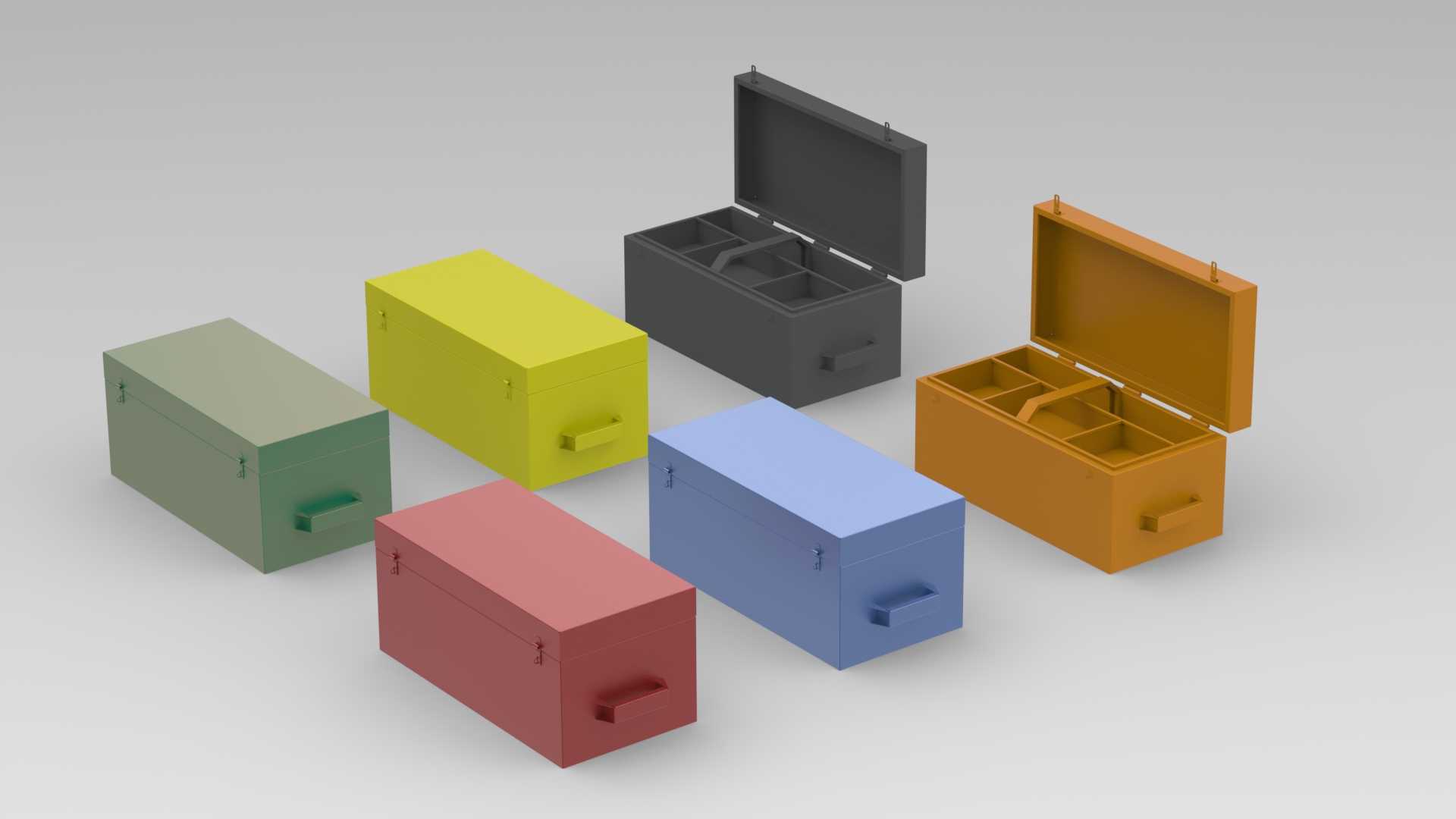

　　油污直接接触箱体主体，减少箱体底部的锈蚀磨损概率。箱体的边角位置全部做了R15的圆弧倒角处理，没有尖锐的外露棱角，搬运过程中即使磕碰周边设备或者操作人员，也不会造成严重的剐蹭损伤。不同配色的箱体可用于不同类别的工具分类管理，比如车间内可规定绿色箱体存放电工类工具、黄色箱体存放水暖维修类工具、红色箱体存放应急抢修类工具、蓝色箱体存放测量类工具、黑色箱体存放通用机修工具、橙色箱体存放户外作业专用工具，通过颜色快速区分箱体用途，减少取放工具时的查找时间。箱体的材质选用常规冷轧钢板折弯焊接成型，表面做静电喷塑处理，不同颜色的喷塑层厚度控制在0.15-0.2mm之间，具备基础的耐刮擦、防油污性能，日常使用中沾染的油污、

　　灰尘可直接用湿抹布擦拭清理，不会残留污渍。箱盖与箱体的贴合位置设置有一圈内嵌式橡胶密封条，扣合后可实现基础的防尘防水效果，在户外临时存放时可阻挡少量雨水、灰尘进入箱体内部，避免内部存放的精密量具、小型电子类工具受潮进灰。提手的握持位置做了加宽的圆弧处理，握持面宽度达到30mm，满负载提拉时可减少提手对手掌的压强，长时间携行也不会出现明显的勒手感。内部隔断采用与箱体同材质的薄钢板制作，隔断边缘做了折边处理，没有锋利的毛边，调整隔断位置时不会划伤操作人员的手部。在实际工况测试中，这款工具箱可承受15kg的额定装载重量，满载状态下从1m高度自由跌落至水泥地面，箱体不会出现开裂、锁扣脱开、内部结构变形等问题，可满足车间、户外等复杂作业环境下的使用需求。箱体的开合角度可达到100度，打开后箱盖可自然停留在最大开合位置，不会自行回落砸伤正在取放工具的操作人员，取放箱体深处的工具时无需额外扶持箱盖，单人即可完成工具的整理与取放操作。
