壁挂式肘压洗手液出液分配装置结构

　　在公共卫生间、医疗机构诊室走廊、食品加工车间更衣区、餐饮门店后厨入口这类人员流动频繁、对手部清洁有明确要求的场景里，非接触式或低接触的给皂装置一直是卫生管控环节的重要配置。这款壁挂式肘压洗手液分配装置，核心就是通过手肘按压的操作逻辑，避免手部直接接触出液控制部件，从操作路径上减少交叉污染的可能，适配皂液、凝胶类消毒洗手液的定量出液需求。

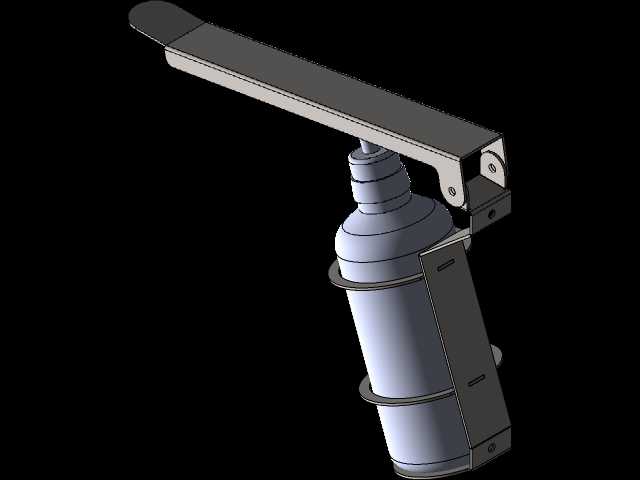

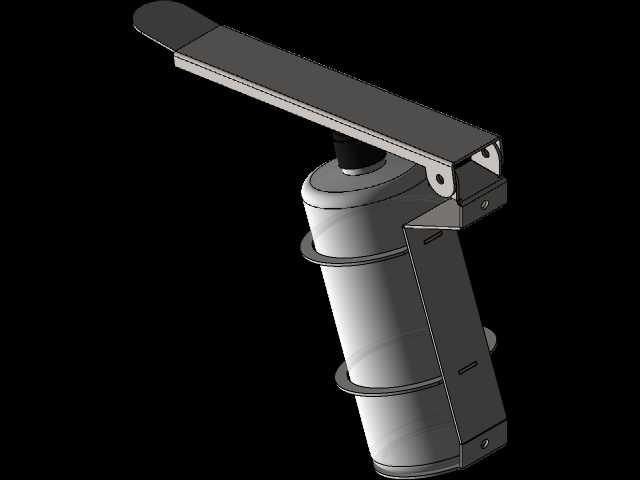

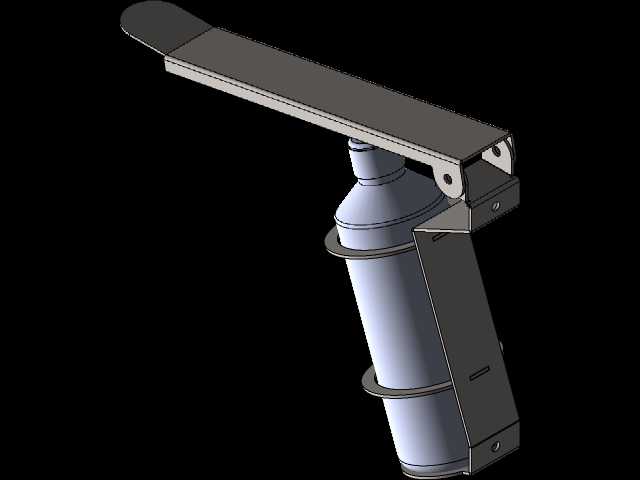

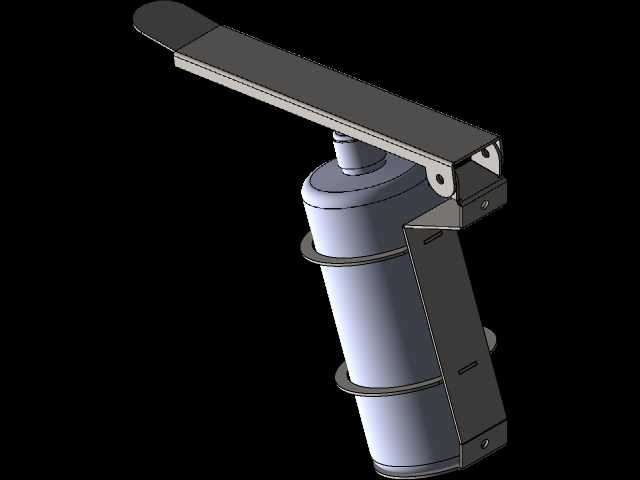

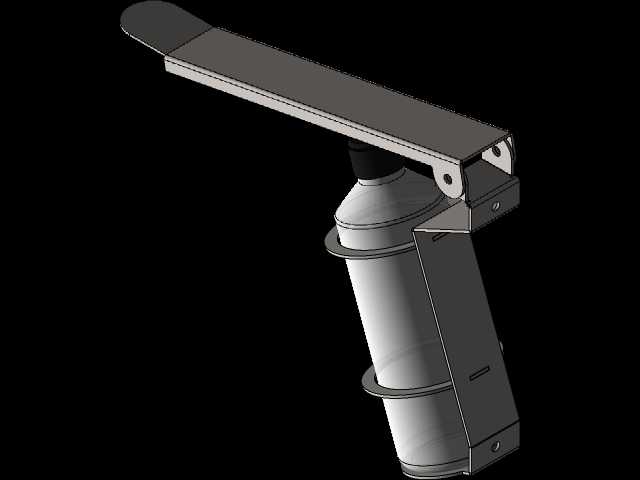

　　从结构设计逻辑来看，整套装置分为储液承载、按压传动、出液控制、壁挂固定四个核心模块。储液部分采用通用瓶型适配结构，预留了不同直径瓶身的卡接位，可兼容小型、中型、大型三种常规规格的市售替换装皂液瓶，无需定制专用储液容器，降低后期耗材替换成本。瓶身固定位设置了上下两道环形卡箍，卡箍内侧预留1.2mm的弹性变形间隙，既能卡紧不同公差的塑料瓶身，也能在更换耗材时快速拆装，不需要额外工具辅助。

　　按压传动部分采用长悬臂杠杆结构，悬臂长度经过人体工程学核算，从转轴支点到按压端的距离为185mm，按照杠杆传动比计算，手肘施加15N左右的下压力即可触发内部出液泵，操作力度适配不同身高的使用人群，不会出现按压力度过大导致出液过量、或者力度不足无法出液的情况。悬臂按压端设置了弧形抬升面，表面做了微凸的防滑纹理，手肘按压时不会出现侧滑，悬臂的下压行程控制在22mm，刚好匹配常规皂液泵的标准按压行程，保证每次按压的出液量稳定在1.2-1.5ml，既满足单次手部清洁的皂液用量需求，也不会造成耗材浪费。

　　出液控制模块直接对接储液瓶的泵头出口，传动压头对准泵头的中心按压位置，避免偏载导致泵头密封件提前磨损。整个传动结构的转轴采用不锈钢销轴配合自润滑尼龙轴套，长期使用不会出现锈蚀卡滞，转轴位置设置了防尘挡边，避免卫生间的水汽、灰尘进入转动副造成卡涩。壁挂固定部分采用隐藏式挂装结构，背部设置了两个挂装孔位，孔距为120mm，适配常规墙面膨胀螺丝的安装尺寸，安装时先将固定挂片通过膨胀螺丝固定在墙面，再将整个分配器主体卡入挂片的卡扣位即可，整体安装完成后突出墙面的厚度为110mm，不会占用过多通行空间，也能避免人员过往时磕碰。

　　从材料选型的工程角度考虑，所有与皂液接触的部件均采用耐化学腐蚀的PP材质，外部悬臂和固定壳体采用ABS工程塑料注塑成型，表面做哑光抗菌处理，日常清洁时可以直接用含氯消毒剂擦拭，不会出现表面腐蚀变色的问题。结构上没有复杂的曲面和卫生死角，所有外露拼接缝都做了圆弧过渡，清洁时可以直接擦拭到所有外表面，不会残留污渍滋生细菌。

　　在实际安装边界核算上，装置的整体高度为320mm，安装时建议出液口距离洗手台台面的高度为220mm，距离地面的完成面高度为1050mm，这个高度既可以保证手肘按压时的操作舒适度，也能让流出的皂液刚好落在手部承接位置，不会滴落到台面上造成污染。悬臂的水平伸出长度为200mm，安装位置需要距离侧边墙面或隔断至少150mm的操作空间，保证手肘按压时不会碰到侧边障碍物。整套装置没有复杂的电子元件，不需要外接电源，纯机械结构的可靠性更高，在潮湿的卫生间环境下不会出现电路故障，后期维护只需要定期更换储液瓶、检查转轴的润滑状态即可，维护成本远低于感应式自动给皂装置，尤其适合高频使用的公共场景。

　　结构设计时还考虑了防误触的需求，悬臂的初始位置设置了5度的上抬角度，日常轻微触碰不会触发按压出液，只有施加明确的下压力才会带动泵头工作，避免人员过往剐蹭导致的漏液问题。储液瓶的安装位设置了透明观察窗，可以直观看到内部皂液的剩余容量，方便后勤人员及时更换补充，不需要打开装置检查，减少日常运维的工作量。
