Jeep主题折叠式户外露营烧烤炉结构

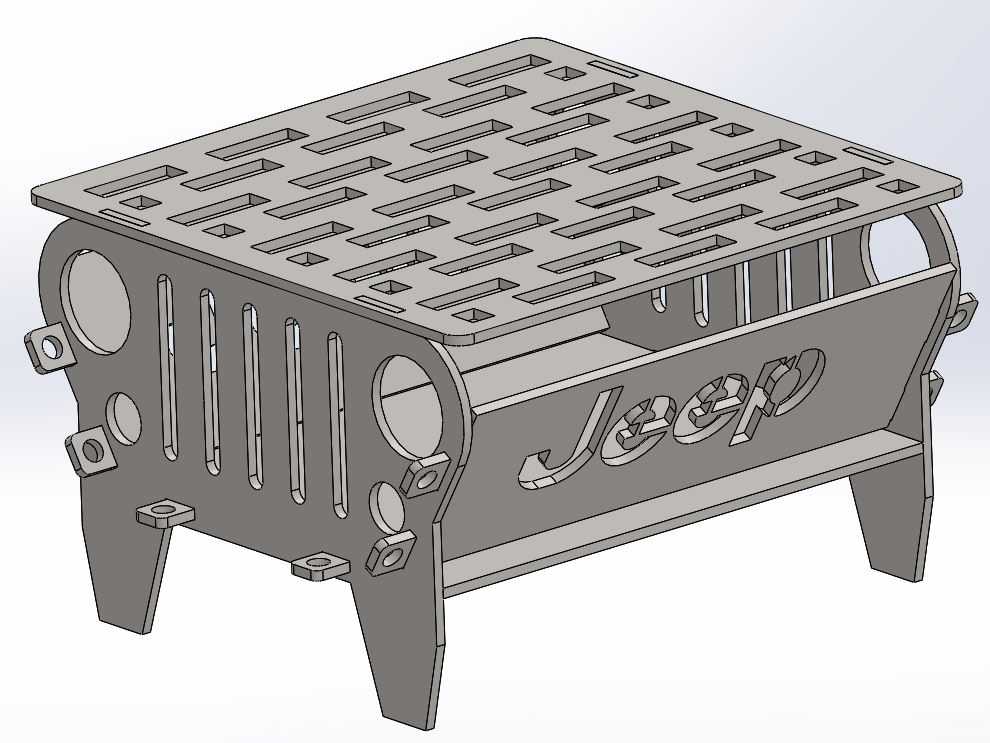

　　这款钣金拼接式炉具的设计，最初是面向越野自驾露营场景做的适配，针对Jeep车主群体的户外使用需求做了主题化的结构融合，整体采用薄钢板折弯拼接的工艺路线，没有额外的焊接工序，所有部件都可以通过平板激光切割后折弯成型，加工门槛低，量产一致性好。从实际使用场景来看，这类炉具主要承担户外露营时的炭火烧烤、小型炊具加热功能，顶部的格栅式炉架做了等距长圆孔排布，既可以保证炭火的氧气供给，让燃烧更充分，也能均匀承托烤网、小型锅具，避免食材或者炊具滑落，格栅的开孔尺寸经过反复调整，既不会让木炭碎块掉落到下方接灰区域，也能保证足够的通风量，减少炭火闷燃产生的烟气。炉身的侧面做了Jeep标识的镂空造型，一方面是呼应主题属性，

　　另一方面这些镂空结构也能起到辅助进风的作用，配合侧面预留的圆形通风孔，在炉体内部形成自然的空气对流，不需要额外加装鼓风装置就能维持炭火的稳定燃烧。炉体的支撑腿采用和侧围板一体折弯的结构，不需要额外的连接件，展开之后四个支腿形成稳定的梯形支撑结构，支腿底部做了小面积的折弯支撑面，放在草地、砂石地面的时候不会轻易下陷，同时支腿和侧围板之间预留了拼接卡槽，组装的时候只需要将对应板件卡入卡槽即可完成固定，不需要螺丝、铆钉等额外紧固件，拆装效率很高，收纳的时候所有板件都可以拆解成平板状态，堆叠之后的厚度只有几厘米，可以轻松放入车辆的储物格、后备箱侧边储物槽，不会占用过多的储物空间。从安装边界来看，

　　组装完成后的整体尺寸适配2-4人的户外烧烤需求，炉体内部的炭槽区域深度经过优化，既可以容纳足够量的木炭维持1.5-2小时的燃烧时长，也不会因为炭层过近导致烤架温度过高烤焦食材，侧围板上预留的圆形开孔还可以搭配配套的烤签支架使用，拓展烤串的烤制功能。在结构设计上，所有板件的拼接处都做了止口定位设计，组装的时候不需要额外对齐，只需要顺着卡槽推入就能完成定位，普通人不需要看说明书也能在一分钟内完成整炉的组装，拆解之后的平板部件没有突出的尖锐棱角，所有切割边缘都做了微小的倒角处理，避免拆装的时候划伤手部。炉体的顶部边框做了外翻的折弯边，既可以提升整体的结构强度，避免薄钢板受力变形，也可以用来卡放配套的烤网、烤盘，

　　不需要额外的固定结构就能限制烤盘的滑动。考虑到户外使用的耐候性，这类结构一般采用冷轧钢板制作后做高温喷塑处理，或者直接采用不锈钢板材加工，能够承受炭火的高温烘烤，不会因为反复冷热交替出现变形掉漆的问题，日常使用后只需要等待炉体冷却，擦拭掉表面的灰烬和油污即可，维护难度很低。和传统的一体式烧烤炉相比，这种平板拼接的结构在运输环节也有明显优势，平板状态的部件可以紧密堆叠包装，包装体积只有成品的十分之一，能够大幅降低仓储和运输的成本，同时如果单个部件出现变形损坏，只需要更换对应的单块板件即可，不需要整体报废，后期维护成本更低。在细节设计上，炉体两端的侧围板上部做了半圆形的镂空提手，炉体冷却之后可以直接通过这两个提手挪动位置，不需要额外加装隔热把手，结构更简洁，也减少了额外的部件数量。底部的炭槽和炉身侧围之间预留了一定的间隙，一方面可以隔绝一部分温度，避免炉体下方的温度过高烫坏草地或者露营桌面，另一方面落下的灰烬会集中在炭槽区域，清理的时候只需要抽出炭槽就能倒尽灰烬，不会在炉体内部残留积灰。
