无障碍轮椅通行式消毒喷雾舱结构设计

　　这款无障碍轮椅消毒喷雾室的三维结构设计，核心瞄准公共场景下特殊人群的消杀需求落地，区别于常规仅适配站立人员的消毒通道，整个舱体的通行宽度、地面平整度都做了针对性适配，常规手动轮椅、电动轮椅均可无阻碍进出，不会出现常规消毒通道门槛卡滞轮椅滚轮、宽度不足无法转向的问题。从实际应用场景来看，这类设备主要部署在医院门诊入口、养老机构出入口、残疾人康复中心、社区卫生服务中心等有大量轮椅使用者通行的公共防疫点位，也可适配福利企业、特殊教育学校的入口消杀环节，解决过往行动不便人群消杀时需要旁人协助、消杀覆盖不全的痛点。

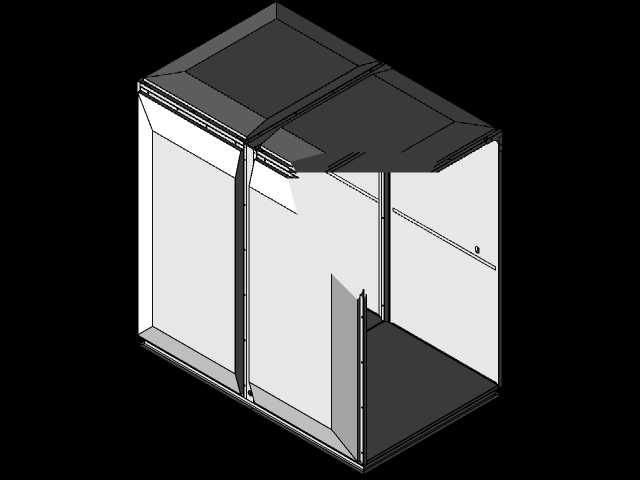

　　设计过程中首先敲定的是舱体的整体安装边界，整体外廓长度控制在3米区间，宽度预留1.4米的通行净空，舱内高度做到2.3米，既可以满足坐轮椅人员的通行高度需求，也能适配陪同人员站立通行的消杀覆盖，安装时仅需要平整的硬化地面即可，不需要额外做基坑改造，地面采用防滑不锈钢整板铺设，没有凸起门槛，滚轮通行时无颠簸，也避免消毒积液残留造成滑倒风险。舱体的框架采用模块化拼装结构，侧围的护板采用快拆式连接，后期维护内部喷雾管路、传感器时不需要整体拆解舱体，单人即可完成侧板拆卸作业。

　　功能层面的设计没有采用全域持续喷雾的高能耗方案，而是在舱体入口处设置了对射式感应触发结构，当检测到人员或轮椅进入舱体范围后，才会启动对应区域的喷雾模组，喷雾头的布置角度经过多轮调整，侧部喷雾头分为上下两排，下排喷雾头高度距地面0.3米到1.2米区间，主要覆盖轮椅的滚轮、车架以及乘坐人员的下肢部位，上排喷雾头高度距地面1.3米到2.1米区间，覆盖乘坐人员的上半身以及陪同站立人员的全身区域，顶部还设置了辅助喷雾头，避免头顶、肩部位置出现消杀盲区，同时喷雾的粒径控制在10-30微米区间，既可以保证消杀液充分附着在物体表面，也不会造成人员衣物大面积浸湿，不会给轮椅使用者造成额外的不便。

　　舱体的出口位置设置了短暂的滞留缓冲区，长度约0.6米，人员通行到该区域时喷雾会自动停止，同时缓冲区设置了弱风沥水结构，加速附着在衣物、轮椅表面的消毒液凝雾风干，避免带出舱体造成地面湿滑。针对轮椅通行的特殊需求，舱内的扶手设置为双层结构，下层扶手距地面0.75米，适配轮椅乘坐人员抓扶，上层扶手距地面1.1米，适配站立陪同人员抓扶，扶手表面做防滑包覆，同时扶手内部集成了管路走线，避免明线外露造成勾挂风险。舱体的底部设置了积液回收槽，多余的消毒喷雾冷凝后会顺着护板导流到回收槽内，经过滤后可回流到储液箱循环利用，降低消杀液的消耗成本，回收槽设置了快开式排污口，日常清理淤积的杂物时不需要拆解管路。

　　从结构建模的细节来看，整个舱体的连接节点都做了圆角过渡处理，没有尖锐的外凸结构，避免轮椅进出时磕碰造成漆面刮损或者人员磕碰受伤，舱体的入口和出口都设置了软质的透明挡帘，既可以阻挡喷雾外溢到舱外环境，也不会对轮椅通行造成阻碍，挡帘采用可拆卸的卡扣固定，后期更换消毒时不需要工具即可快速拆卸。考虑到不同场景的安装需求，整个舱体的模块化分段长度都控制在2米以内，运输时可以装入常规的货运面包车，不需要大型吊装设备，现场安装时仅需要按照定位标识拼接框架、连接管路线路即可，两个安装人员半天即可完成整机组装调试，不需要复杂的现场焊接、切割作业。另外设计时也预留了功能扩展接口，可根据使用需求在舱体侧面加装手部消毒模块、体温检测模块、健康码识别模块，不需要对主体框架做二次开孔改造，适配不同场景的防疫配置要求。
