纽兰固定式条码识读扫描设备结构设计

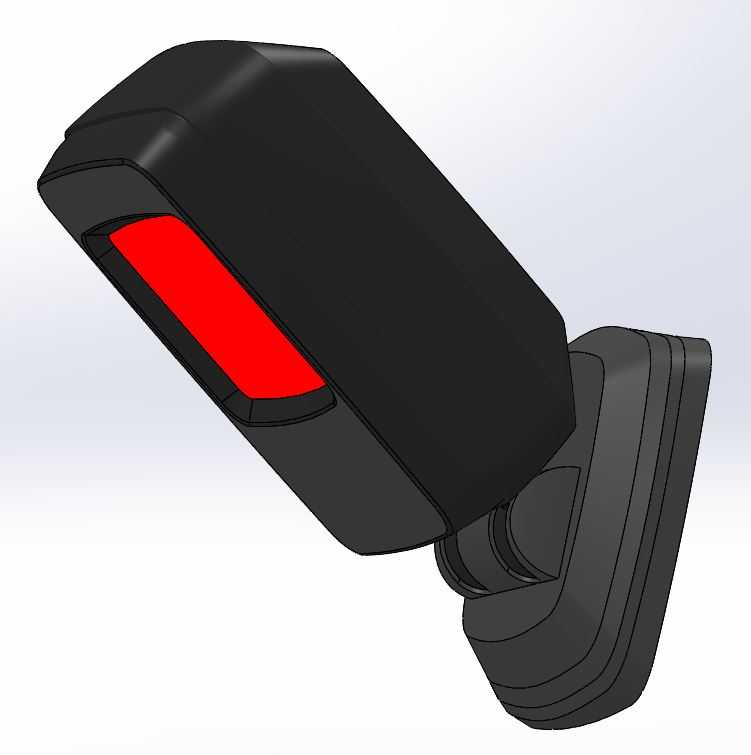

　　在实体零售门店的收银通道、仓储物流的出入库分拣线、制造车间的产线工位追溯环节，固定式条码扫描设备都是承担信息自动采集的核心终端，不需要人工手持操作，固定安装后即可持续完成条码识读工作，适配长时间连续作业的场景需求。这款固定式条码扫描设备的整体结构分为扫描机头、可调连接支架、安装底座三个核心部分，扫描机头作为核心功能载体，采用流线型弧面外壳设计，外壳边缘全部做了R角过渡处理，既可以避免安装调试过程中尖锐棱角剐蹭操作人员，也能减少车间、门店环境中浮尘在壳体表面的堆积，降低日常清洁维护的频次。机头正面的识读窗口做了内凹式设计，红色识读光源内嵌在窗口内侧，相比外凸式的窗口结构，能有效避免日常作业过程中货物剐蹭、外力磕碰对识读面板造成的划伤，延长识读窗口的使用寿命。连接机头与底座的万向调节结构是这款设备结构设计的核心亮点，支架采用多段式铰接结构，铰接位置预留了足够的阻尼力矩，调试人员可以根据实际安装位置的高度、识读目标的摆放角度，在水平、垂直多个维度自由调整机头的朝向，调整完成后不需要额外锁紧紧固件，依靠铰接处的阻尼即可保持机头姿态稳定，不会因为设备运行的轻微震动或者气流扰动出现机头偏移，导致识读范围偏离预设区域。安装底座采用平面贴合式设计，底座底部预留了标准的螺丝安装孔位，既可以直接固定在收银台台面、流水线侧边的支架上，也可以搭配壁挂配件固定在墙面、立式机架上，安装边界的适配性较强，不需要针对特定场景定制额外的转接配件。从结构设计的逻辑来看，

　　这款设备的外壳壁厚做了均匀化处理，整体壁厚控制在2mm左右，既可以保证外壳的结构强度，在受到常规外力碰撞时不会出现壳体开裂，也能控制设备整体重量，降低安装位置的承重要求，同时均匀的壁厚也适配注塑成型的工艺要求，减少注塑过程中出现缩痕、翘曲的概率，提升批量生产时的成品良率。机头内部的电路板安装位预留了足够的散热间隙，识读光源工作时产生的热量可以通过壳体内部的空气对流传递到外壳表面自然散出，不需要额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇转动带来的易损件损耗，提升设备长期连续运行的稳定性。在实际应用场景中，商超收银场景下，这款设备固定安装在收银台台面，顾客结算时商品条码只要对准识读窗口的有效识读范围，

　　设备即可快速完成条码识读，不需要收银员反复调整商品角度，能有效提升收银结算的效率，减少顾客排队等待的时间；仓储分拣场景下，设备固定安装在输送线侧边，包裹经过识读区域时，设备可以自动采集包裹面单上的条码信息，同步上传到仓储管理系统，完成包裹的流向分拣与信息记录，不需要人工逐一扫码，大幅提升仓储分拣的自动化程度；制造产线场景下，设备可以固定安装在产线的关键工位，对经过工位的零部件、成品进行条码识读，完成产品生产流程的追溯记录，一旦出现质量问题可以快速定位对应的生产批次与工位，提升生产质量管理的效率。设备的识读窗口角度经过反复调校，有效识读范围覆盖了常规作业场景下条码的常见摆放位置，对于印刷质量一般、有轻微褶皱的条码也能保持稳定的识读率，

　　不会因为条码的轻微污损就出现识读失败的情况。外壳的材质选用耐磨损的ABS工程塑料，表面做了哑光磨砂处理，既可以避免环境光线在壳体表面产生反光干扰识读效果，也能减少日常使用过程中指纹、划痕在壳体表面留下的痕迹，长期使用后依然能保持整洁的外观。设备的走线位置做了隐藏式设计，连接电源与数据传输的线缆可以从支架内部的穿线孔穿过，从底座侧面引出，不会有明线裸露在设备外部，既让设备整体外观更简洁，也能避免作业过程中线缆被货物勾挂导致设备移位或者线缆损坏。从安装尺寸的边界来看，这款设备整体占用的安装空间较小，底座的安装孔位间距适配市面上多数通用安装支架的孔距标准，替换旧设备时不需要重新在安装面打孔，能降低设备更换的施工成本与时间成本。机头的俯仰角度调节范围覆盖了从水平朝向到垂直向下的区间，水平旋转角度可以实现360度调整，不管是安装在台面向上识读、安装在支架侧面横向识读，还是安装在高处向下识读，都能通过角度调整让识读窗口对准目标区域，不需要额外定制特殊角度的转接支架。在结构可靠性设计上，铰接位置的转轴采用耐磨材质，经过上万次角度调整测试后，阻尼力矩依然能保持在稳定区间，不会因为长期调整出现阻尼下降导致机头下垂的问题。外壳的拼接缝隙控制在0.1mm以内，既可以保证拼接处的外观平整，也能阻挡日常环境中的灰尘、飞溅的液体进入设备内部，提升设备在复杂作业环境下的适应能力。
