输送机张力支撑固定支架结构

　　在连续输送类设备的张紧调节段，这类支架是承担张力传导、部件定位的核心承载件，常见于带式输送机、模块网输送机的尾部张紧工位，也会适配在刮板输送机的链条张紧侧，用来固定张紧辊轴的调节座，抵消输送带或牵引链条运行时产生的持续拉拽载荷，避免张紧机构出现偏移、窜动，保障输送面运行张力始终维持在合理区间，防止皮带打滑、链条跳齿这类常见运行故障。

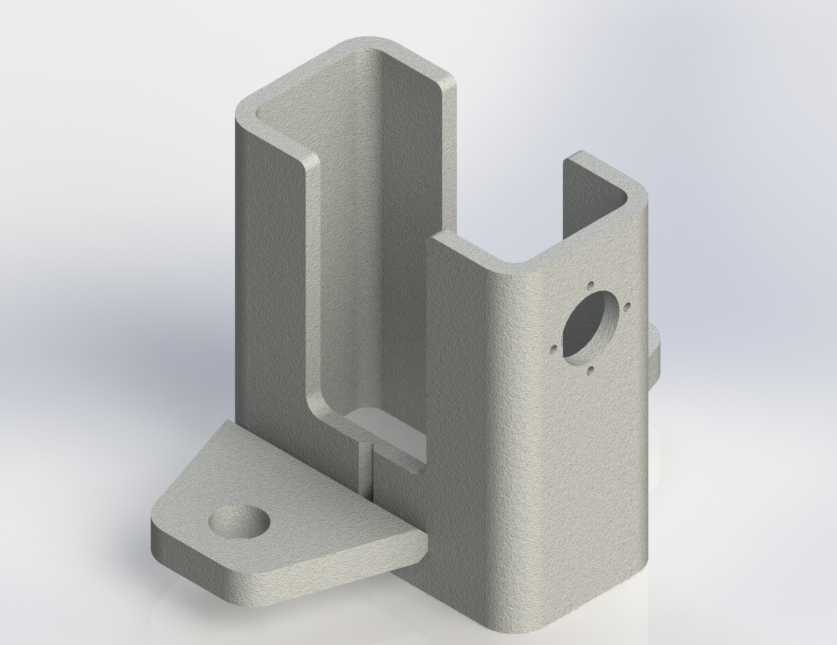

　　从结构设计逻辑来看，该支架采用一体化折弯钣金成型思路，主体为U型槽式承载腔，槽体的开口方向对应张紧辊轴的安装侧，能够给辊轴端的滑动座提供直线导向空间，槽壁上加工的带安装孔位的圆形凸台，是用来穿装张紧调节螺杆的定位结构，四个均布的小孔用于固定螺杆端部的锁紧挡片，避免螺杆受振动出现松脱。底部延伸出的带单安装孔的折边耳座，是整个支架与设备机架的连接界面，安装孔设计为光孔，适配M12规格的六角头螺栓，安装时可根据现场装配公差做小范围的位置微调，抵消机架焊接带来的尺寸误差。

　　实际选型适配时需要注意，该支架的U型槽内部净宽尺寸为72mm，可适配直径60mm以内的张紧辊轴端滑块，槽体总高度为125mm，能够满足张紧行程40mm以内的调节需求，底部安装耳座的孔中心到槽体后壁的距离为48mm，安装时需要在机架对应的安装位置预留至少150mm的纵向操作空间，方便后期张紧调节时的扳手操作。支架的侧壁厚度为4mm，采用Q235钢板折弯成型后做喷塑处理，静态承载能力可达12kN，能够适配带宽800mm以内的轻型、中型输送设备，在日化包装线、电商仓储分拣线、食品加工输送线这类常规工况下，无需额外做加强结构即可满足长期承载需求。

　　设计过程中特意将槽体的折弯处做了R5的圆角过渡，避免折弯处出现应力集中，同时也能减少安装过程中尖锐边角对操作人员的划伤风险。侧壁的轴承位凸台采用冲压拉伸成型，相比焊接凸台的结构，整体同轴度更好，安装调节螺杆时不会出现卡滞问题，长期受交变载荷作用下也不会出现焊缝开裂的问题。底部安装耳座与主体槽体的连接位置做了三角加强筋结构，是折弯时一体成型的加强结构，不需要额外焊接加强件，既控制了整体重量，也提升了耳座的抗倾覆能力，当输送带出现偏载拉拽时，耳座不会出现根部变形的问题。

　　在实际装配场景中，这类支架通常成对对称安装在输送设备尾部的两侧机架上，两侧的调节螺杆需要同步调整，保证张紧辊轴始终与输送方向垂直，避免皮带跑偏偏磨。支架的U型槽内壁不需要做额外的机加工，依靠钣金折弯的精度即可满足滑块的滑动导向需求，降低了整体加工成本，适合批量生产应用。如果是在有腐蚀的工况下使用，可将材质更换为304不锈钢，折弯后做酸洗钝化处理，即可满足食品、化工类输送场景的防腐要求，整体安装尺寸不需要做调整，可直接互换通用。
