越野车辆绞盘挡块结构设计

　　在越野车辆的自救与辅助牵引作业场景中，绞盘是核心的牵引执行部件，而绞盘挡块作为绞盘总成的关键限位防护零件，直接关系到绞盘收放绳作业的安全性与结构可靠性。野外非铺装路面的救援场景里，绞盘钢丝绳在大载荷牵引下容易出现乱绳、跳绳甚至脱槽的问题，一旦钢丝绳脱离绞盘卷筒的绳槽，轻则造成钢丝绳磨损断丝，重则在大拉力下崩断引发安全事故，绞盘挡块的核心作用就是在卷筒侧方形成刚性限位边界，约束钢丝绳的轴向窜动范围，保证钢丝绳始终在卷筒绳槽内有序排列。

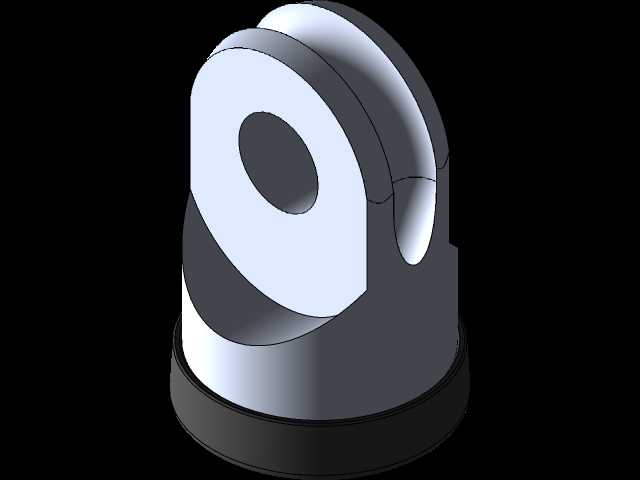

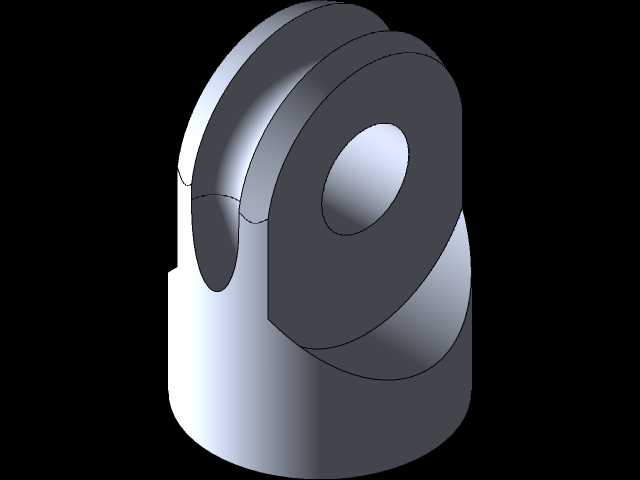

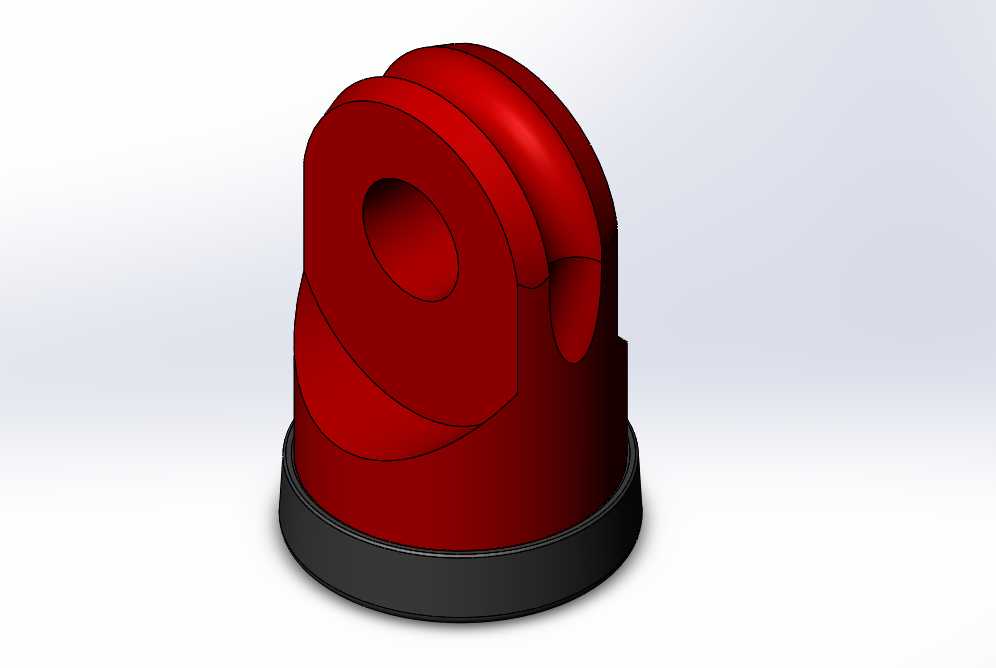

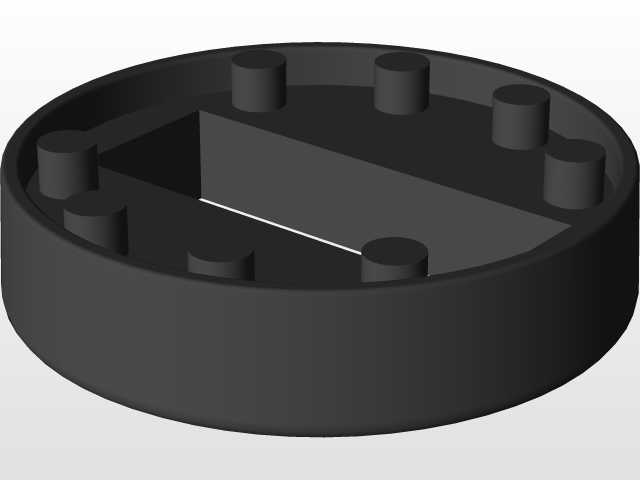

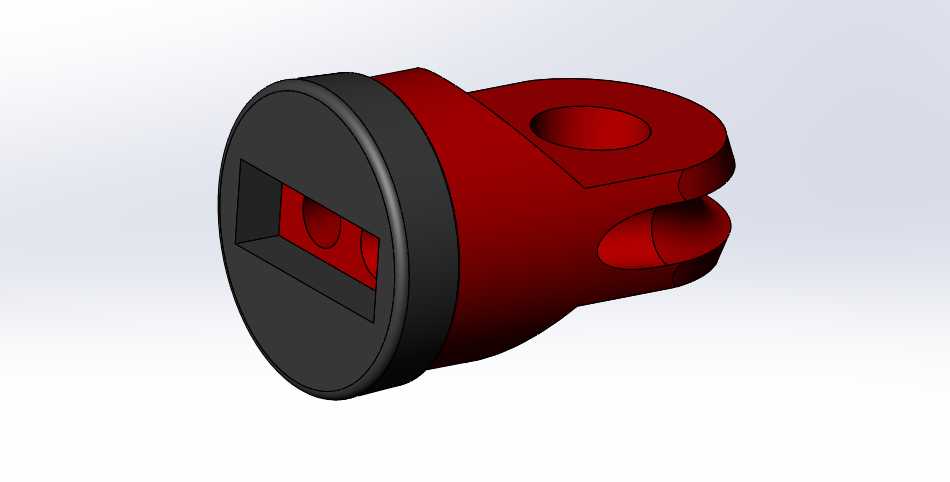

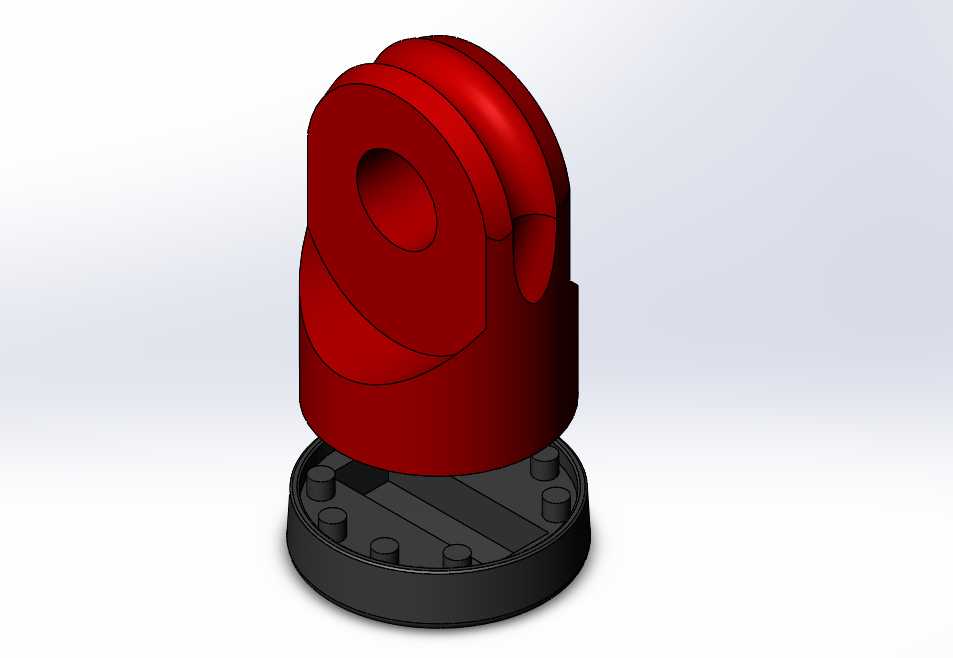

　　从结构设计逻辑来看，这款挡块采用了下部圆柱基座加上部带孔耳座的一体化结构，下部圆柱基座的外径与绞盘支架的安装孔位做了公差匹配，安装时基座嵌入支架的定位孔内，可承受钢丝绳挤压带来的径向载荷，避免挡块在长期受冲击后出现移位。上部的耳座结构开设了同轴通孔，这个孔位用于穿装固定销轴，销轴另一端连接绞盘支架的另一侧立板，将挡块牢牢固定在卷筒的侧方位置，耳座的圆弧过渡面做了加厚处理，因为这个区域是钢丝绳最容易触碰摩擦的位置，加厚设计可以提升零件的抗磨损寿命，同时圆弧面的曲率经过匹配计算，不会对钢丝绳产生切割式的硬接触，减少钢丝绳的表层磨损。

　　设计过程中首先要明确安装边界，挡块的整体高度不能超过绞盘卷筒的顶端高度，否则会干涉钢丝绳的出绳角度，尤其是在侧向牵引作业时，出绳角度偏斜较大，过高的挡块会剐蹭钢丝绳，影响牵引作业的顺畅度。下部基座的高度要匹配绞盘支架的安装板厚度，保证基座嵌入后底部与支架底面齐平，不会突出支架底部影响绞盘整体的装车间隙。上部耳座的通孔中心高度要与卷筒的绳槽中心高度对齐，这样挡块的限位面才能正好对准钢丝绳的排列层，在钢丝绳收卷到最外层时依然能起到有效的限位作用，不会出现限位高度不足导致钢丝绳从挡块上方脱出的问题。

　　从功能特性上看，这款挡块的侧面做了斜向的切面设计，这个切面并非装饰结构，而是为了匹配绞盘离合器拨叉的运动行程，在绞盘进行离合操作、切换空挡与挂挡状态时，拨叉会在挡块侧方的空间内运动，斜切面可以给拨叉留出足够的运动间隙，避免挡块与操纵机构出现运动干涉。挡块与钢丝绳接触的所有棱边都做了倒圆角处理，圆角半径不小于钢丝绳直径的1.5倍，这是机械设计中针对钢丝绳接触零件的通用设计规范，过小的圆角会在钢丝绳受压时产生应力集中，加速钢丝绳的疲劳断丝，合适的圆角可以让钢丝绳与挡块接触时受力更均匀，延长钢丝绳的使用寿命。

　　实际装车应用中，这类绞盘挡块多用于越野车型的前置电动绞盘，也可适配部分工程作业车辆的液压绞盘结构，在持续大载荷牵引的工况下，挡块需要承受钢丝绳带来的侧向挤压力，因此结构设计时在耳座与基座的连接位置做了加强筋过渡，避免长期受载后连接位置出现断裂。零件的材质选型一般采用高强度铸钢或者锻造铝合金，铸钢材质的挡块强度更高，抗冲击性能好，适合重载型的工业绞盘使用，锻造铝合金材质的挡块重量更轻，防锈性能优异，更适合民用越野车辆的改装使用，两种材质的结构尺寸一致，可以根据使用场景的载荷需求灵活选择。

　　在三维建模过程中，需要重点验证挡块与周边零件的装配间隙，包括与卷筒端面的间隙、与钢丝绳最大偏角位置的间隙、与操纵机构的运动间隙，间隙值控制在2-3mm之间，间隙过小容易出现零件摩擦卡滞，间隙过大则会导致限位失效，钢丝绳容易从间隙中脱出。同时要验证挡块的安装工艺性，下部圆柱基座与安装孔采用间隙配合，方便现场安装时的对位调整，上部的销轴孔要保证同轴度公差，避免销轴穿装时出现卡滞，影响装配效率。
