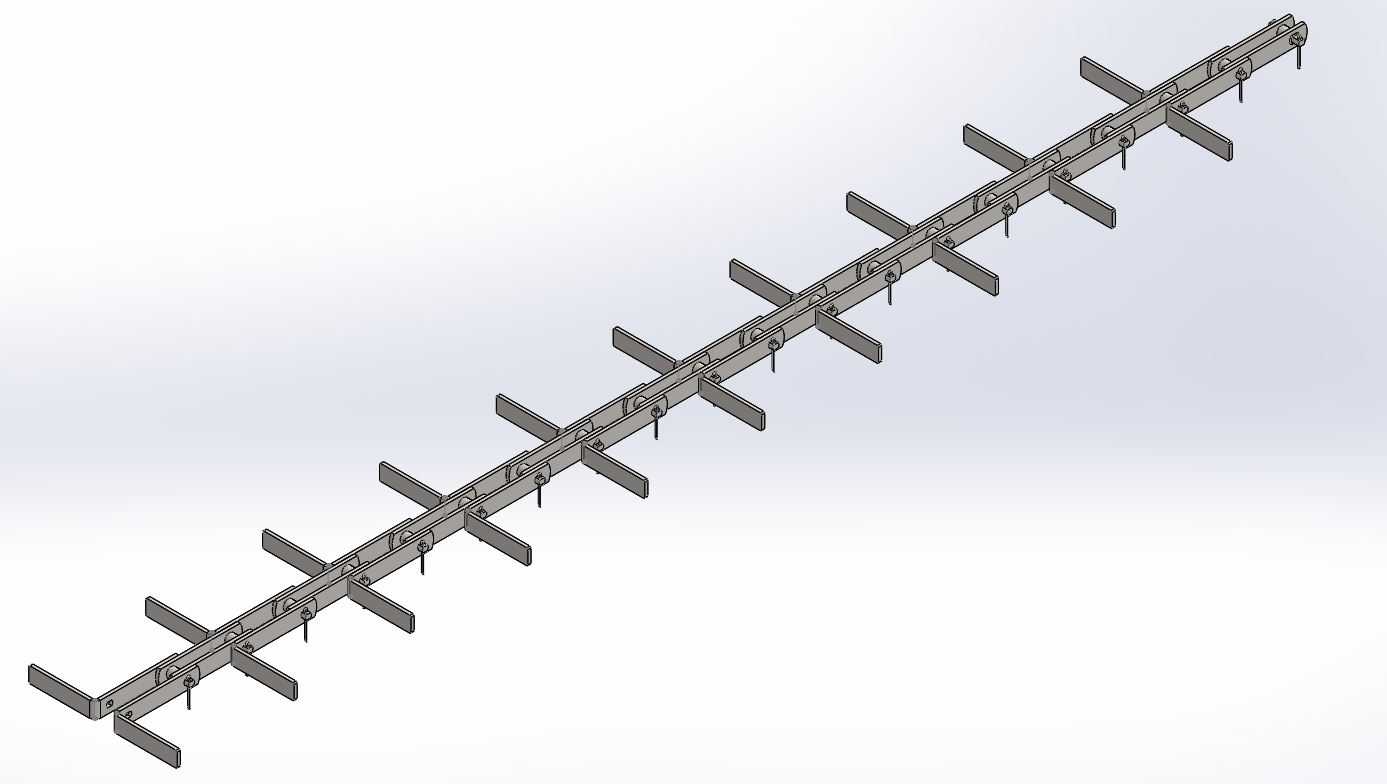

带横向拨料挡片的长距离输送链条结构

　　这款带横向拨料挡片的输送链条，主要应用于各类散料、规整块状工件的长距离水平或小倾角输送场景，常见于食品加工生产线的物料分拣段、五金冲压车间的工件转序工位、包装流水线的进料推送环节，也可适配农业加工设备里的谷物、干果输送工位，相比普通无附件滚子链，它不需要额外加装外置推块，能直接通过链身自带的挡片完成物料的拨动推送，避免了外置附件焊接、螺栓紧固带来的松动脱落风险，在多粉尘、有少量切削液或食品级冲洗要求的工况下，结构可靠性表现更稳定。

　　从设计思路来看，这款链条采用标准节距的滚子链作为基体，每间隔固定节距对称安装一对横向伸出的L型挡片，挡片与链节外链板采用铆接固定，没有突出的螺栓头，能减少运行过程中对物料的刮擦损伤，也能避免纤维类物料缠绕在紧固件位置。链节之间的铰接间隙控制在常规输送链的公差范围内，既能保证绕链轮转动时的灵活度，也不会因为间隙过大导致运行过程中出现挡片位置偏移，出现拨料间距不均的问题。挡片的伸出长度经过匹配计算，刚好覆盖常用输送槽的有效宽度边缘，不会和槽体侧壁产生摩擦，同时挡片的垂直高度适配常见的散料堆积厚度，推送过程中不会出现物料从挡片上方溢漏的情况。

　　在安装边界方面，这款链条的整体宽度由两侧挡片外端面决定，配套的输送槽体内宽需要比挡片总宽大出10-15mm的安装间隙，避免链条运行过程中出现小幅摆动时刮蹭槽壁；链条的总长度可根据输送线的实际中心距进行节数选配，首尾连接采用标准的连接链节，不需要额外定制接头。配套的主动、从动链轮和同规格普通输送链链轮完全通用，不需要重新加工链轮齿形，设备改造时可以直接替换原有普通链条，不需要对机架、链轮轴系做额外改动，改造成本较低。

　　实际使用过程中，这种带一体挡片的输送链，相比皮带输送的拨料结构，能承受更高的负载，也能适应有一定温度的工况，比如热处理后的工件短距离输送，不会出现皮带老化、拨片脱落的问题；相比板链输送结构，它的自重更轻，驱动电机的负载更小，转弯半径更小，能适配布局更紧凑的生产线。挡片的端面做了小圆弧倒角处理，推送易碎类物料比如烘焙食品、薄壁塑料件时，不会磕伤工件表面；链板表面做了发黑处理，常规工况下具备基础防锈能力，如果是食品级应用场景，也可以更换为不锈钢材质的链板与挡片，适配卫生级生产要求。

　　在结构细节上，每对挡片的安装位置都对应外链板位置，不会干涉滚子与链轮齿的啮合，链条运行到链轮位置做回转运动时，挡片会随着链节转动自然抬升，不会和链轮、机架产生运动干涉，回程段的链条可以采用普通托板支撑，不需要额外设计导向槽避让挡片，机架的加工难度更低。日常维护时，只需要按照普通输送链的润滑周期对铰接位置加注润滑脂即可，挡片与链板的铆接位置不需要额外维护，长期运行如果出现个别挡片变形，只需要更换对应单节链节即可，不需要整链报废，维护成本更低。

　　针对不同的物料特性，这款链条的挡片间距可以做调整，比如输送大尺寸工件时可以加大挡片间隔，减少挡片使用数量降低成本；输送小颗粒散料时可以缩小挡片间距，避免物料在两个挡片之间堆积过多出现滑落。链条的破断载荷符合同规格普通输送链的行业标准，能满足常规中轻负载输送线的拉力要求，运行速度适配0.1-0.8m/s的常用输送速度区间，不会因为速度过快导致物料被抛洒，也不会因为速度过慢影响生产节拍。
