带温度电压监测功能的车载数字时钟

　　这款集成多参数显示的数字时钟，最初是针对车载改装场景做的结构设计，日常也可拓展到小型设备操作台、户外机柜面板这类需要同时掌握时间、供电状态、环境温度的安装场景。从实际使用需求出发，它没有做冗余的功能堆砌，核心保留时间显示、车载供电电压监测、环境温度采集三个高频实用功能，避免过多功能带来的操作复杂度与故障率提升。

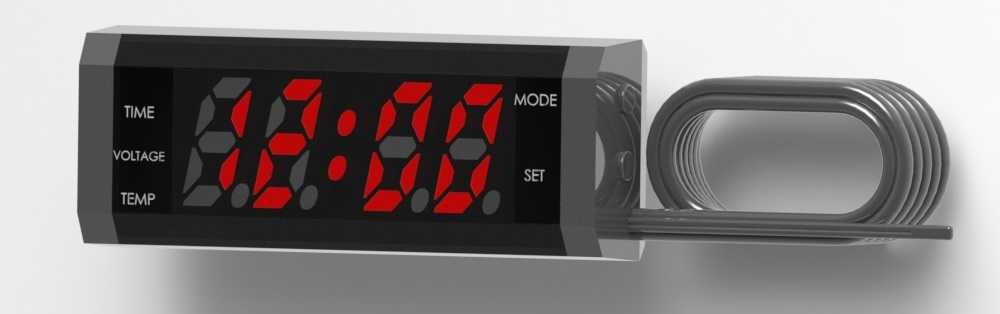

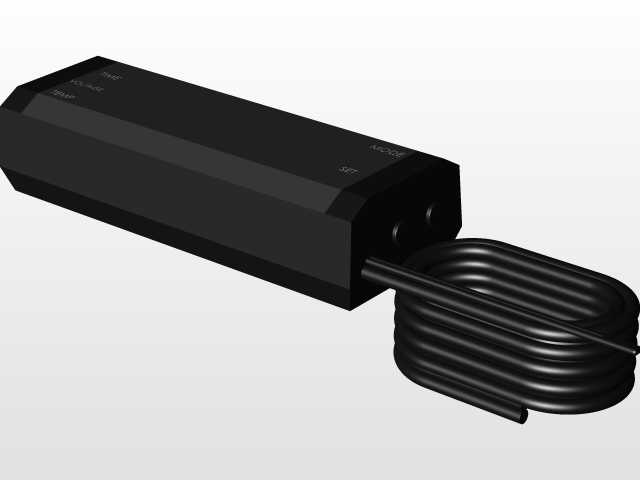

　　结构设计上，显示区域采用高亮红色数码段，在强光直射、夜间弱光环境下都能保证清晰可读，面板左侧竖向排布三个功能标识，对应TIME、VOLTAGE、TEMP三个显示切换项，右侧设置MODE与SET两个实体按键，按键做了内凹限位设计，避免安装后误触，按键行程控制在1.2mm，按压力度适配日常盲操作的手感需求。外壳采用一体化包边结构，主体显示区域做了2°的斜面倾角，当安装在中控台、操作台立面时，操作者坐姿状态下视线刚好垂直于显示面，减少反光造成的读数误差。

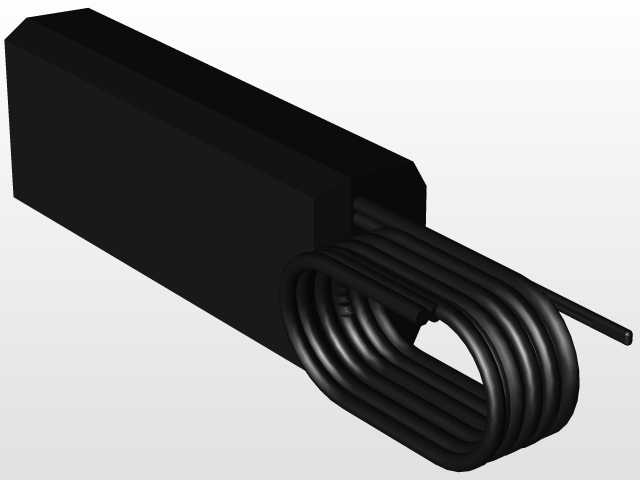

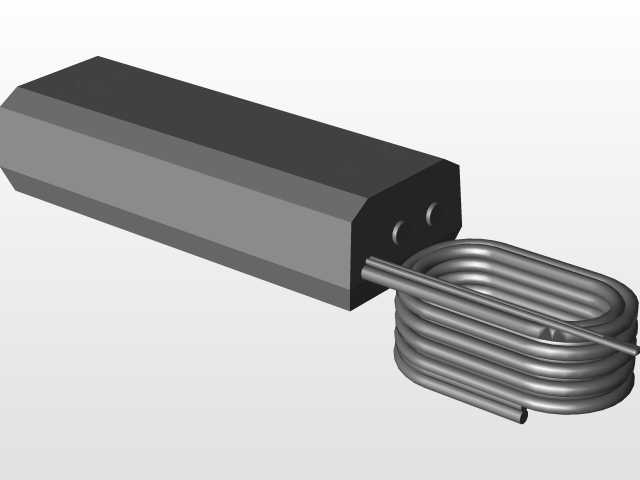

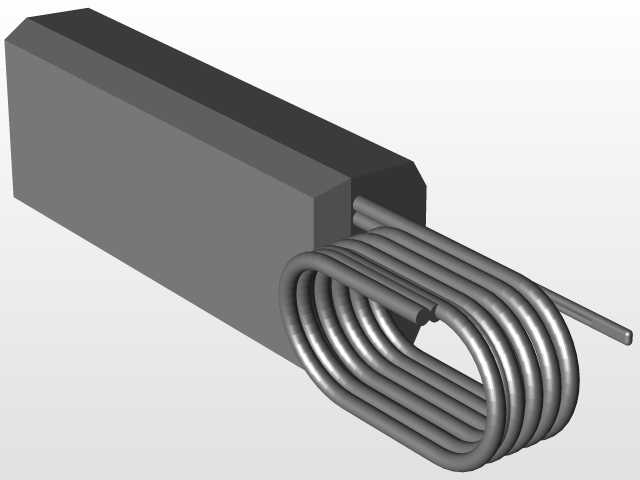

　　安装边界方面，整体主体部分的嵌入深度控制在45mm以内，适配绝大多数车载中控台预留位、机柜面板的常规安装厚度，侧边的固定环采用多层叠片式弹性结构，安装时无需额外打螺丝，将主体推入安装孔后，弹性环会自动贴紧安装面背面，配合前端面的限位凸台实现轴向固定，安装孔位公差适配范围在±1mm，降低现场安装的开孔精度要求。出线端采用侧出排线设计，排线从主体侧面引出后顺着安装面背面走线，不会额外占用嵌入方向的深度空间，排线接口做了防呆设计，正负极与信号引脚的位置做了不对称排布，避免接线时反接烧毁电路。

　　功能逻辑上，日常默认显示时间，短按MODE键可循环切换至电压显示、温度显示界面，电压监测范围覆盖9-16V的车载常规供电区间，精度控制在0.1V，能及时反馈车载电瓶的供电状态，避免亏电无法启动；温度监测采用内置NTC传感元件，测温范围覆盖-20℃到80℃，满足车载舱内、普通工业机柜内的温度监测需求，无需额外外接传感探头，减少外部接线点。SET键用于时间校准、温度偏差修正等参数设置，设置逻辑采用短按切换、长按确认的操作方式，无需翻阅说明书即可完成基础设置。

　　外形细节处理上，外壳边角做了R3的圆角过渡，没有尖锐棱角，安装后与周边面板的贴合度更好，也避免安装过程中划伤操作人员。显示面板外层覆盖一层半透明的茶色防护片，既能过滤部分环境杂光提升数码管显示对比度，也能防护内部数码管与电路不受灰尘、少量溅水的影响，防护等级达到IP54，适配车载、工业现场的多尘、偶尔溅水的使用环境。固定环采用弹性金属材质，表面做了发黑防锈处理，长期使用不会出现锈蚀卡滞的问题，拆卸时只需捏住弹性环的叠片部分即可将主体从安装孔推出，方便后期维护更换。

　　从建模角度来说，这款产品的结构拆分清晰，外壳、显示窗、按键、弹性固定环、内部电路支撑板都做了独立的零件建模，装配间隙控制在0.15mm，符合注塑件的常规公差要求，按键与外壳的配合间隙做了0.1mm的预留，既不会出现卡滞，也不会有过大的晃动量。数码段的排布严格按照常用七段数码管的段距设计，显示数字的字高为18mm，在1米的观察距离下可以清晰读数，满足车载场景下驾驶员快速扫读的视距要求。
