五十铃车型发动机底部防护金属护板结构

　　这款金属护板主要应用在五十铃250车型的底盘区域，安装位置紧贴发动机油底壳、变速箱下部的外露区域，日常行驶中承担阻隔路面飞溅异物的核心作用。在非铺装路面行驶场景下，车轮带起的碎石、凸起的路面硬物很容易直接磕碰发动机下部的薄壁壳体，油底壳本身为铸铝材质抗冲击能力弱，一旦被磕破出现机油泄漏，短时间内就会造成发动机润滑失效引发拉瓦等严重故障，这也是这类底盘护板存在的核心价值。

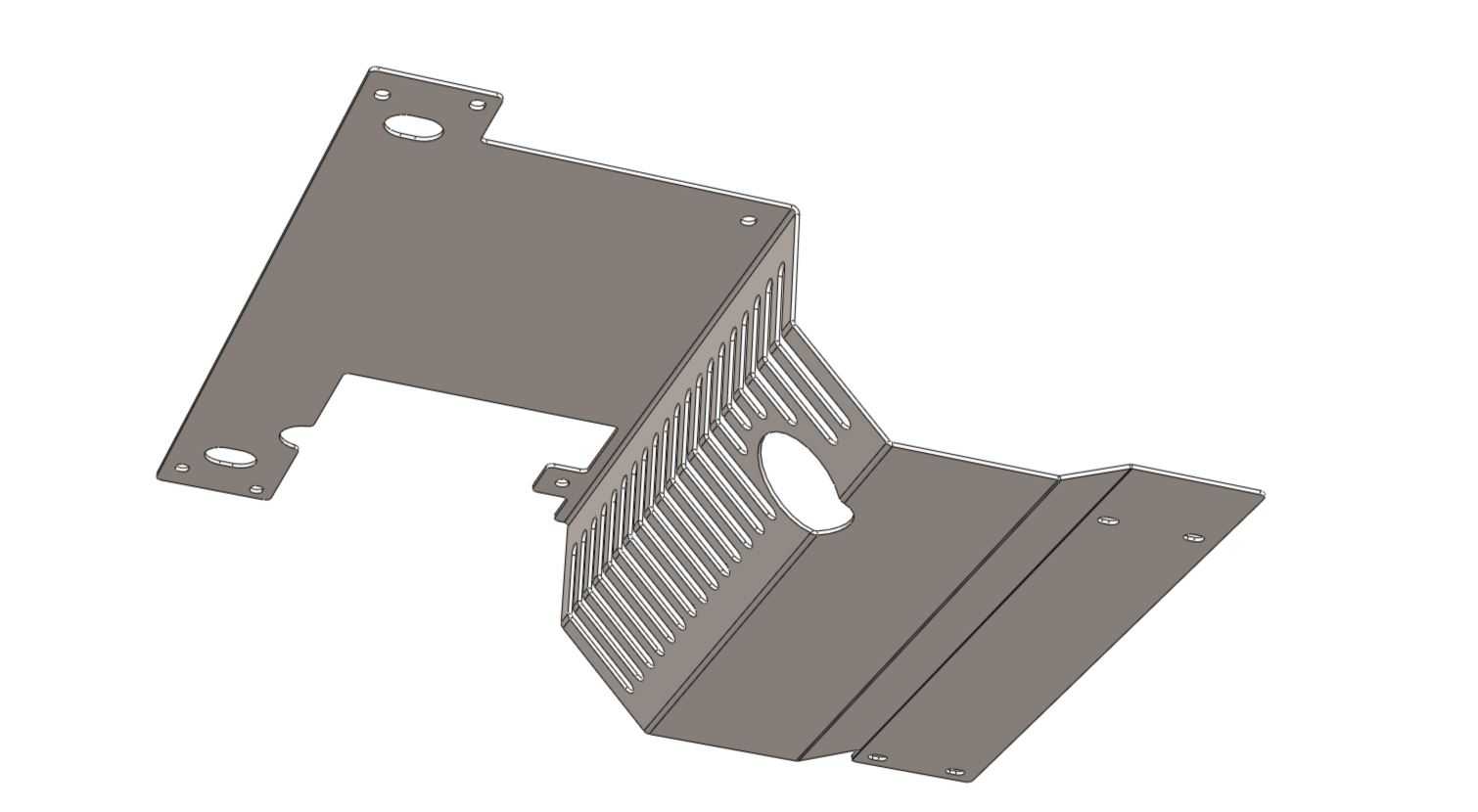

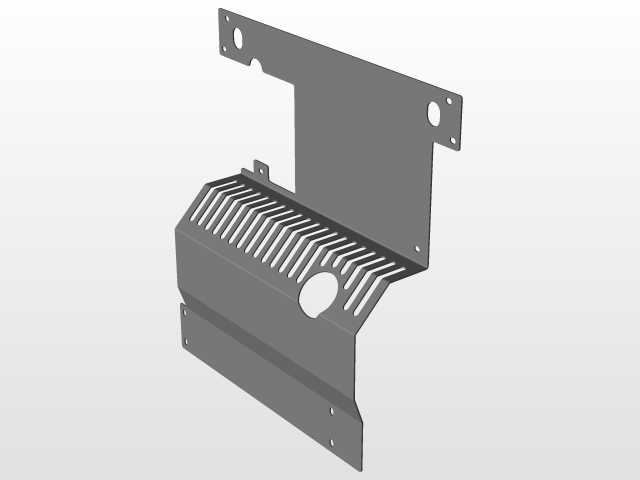

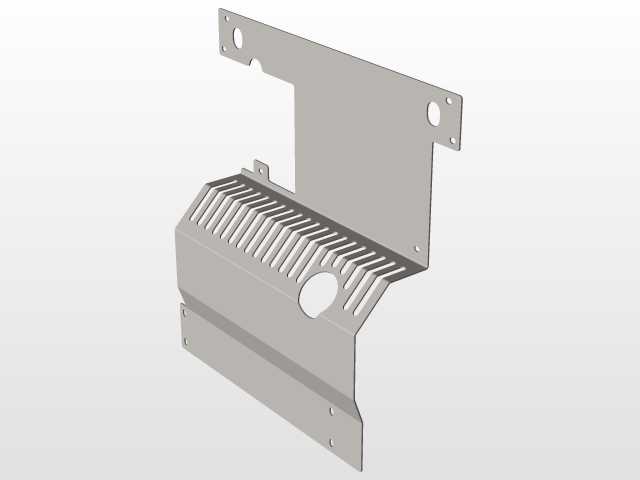

　　从结构设计来看，护板整体采用折弯成型的钣金结构，没有多余的冗余结构，在保证防护覆盖范围的前提下尽可能控制自重，避免额外增加过多簧下质量影响车辆操控表现。护板上预留的多组安装孔位完全匹配原车底盘的预留安装点，不需要在车架上额外打孔，安装时直接对准孔位拧入固定螺栓即可，孔位周边做了小范围的翻边强化，避免长期颠簸工况下孔位出现撕裂变形。护板表面的长条状通风开槽并非随意排布，开槽位置刚好对应发动机油底壳、变速箱壳体的散热区域，在阻隔异物的同时不会阻碍底盘气流的流通，避免护板完全封闭后造成下部热量积聚，影响动力总成的散热效率；护板中部的大尺寸异形开孔则是对应原车的机油放油螺丝位置，日常保养更换机油时不需要拆卸整块护板，直接通过预留开孔就能操作放油螺栓和机油滤清器，大幅降低保养的操作复杂度。

　　护板的异形折弯轮廓完全贴合底盘的下部曲面，和周边的车架纵梁、悬挂摆臂预留了足够的安全间隙，即使在车辆极限颠簸、悬挂大幅压缩的工况下，也不会和运动部件发生运动干涉。护板边缘做了钝化包边处理，没有裸露的锋利钣金切口，既可以避免安装过程中划伤操作人员，也能防止长期使用中边缘割伤底盘的线束、橡胶管路。不同区域的钣金厚度做了差异化设计，直接对应路面冲击的正面区域厚度更高，抗冲击能力更强，边缘连接区域在保证结构强度的前提下适当调整厚度，平衡整体重量。

　　在实际装车验证中，这类护板可以承受普通碎石的高速冲击，在低速托底工况下可以分散硬物的冲击力，避免动力总成壳体直接承受点载荷造成破损。护板表面的平整化设计还能梳理底盘的气流走向，减少底盘区域的乱流，一定程度上降低高速行驶时的风阻与风噪。设计过程中需要反复核对底盘的数模边界，确认所有运动部件的运动包络和护板之间保留至少15mm的安全间隙，同时要考虑钣金冲压的工艺可行性，折弯角度不能超出冲压设备的加工范围，开槽的位置要避开应力集中区域，防止长期受振出现钣金开裂的问题。安装点的分布也经过受力优化，每个固定点的受力载荷均匀分布，不会出现单个固定点受力过大导致螺栓断裂的情况，即使在极端冲击下，护板也会通过自身的形变吸收能量，不会直接将冲击力传递到发动机壳体上。
