丰田日野614车型发动机防护肚皮板结构

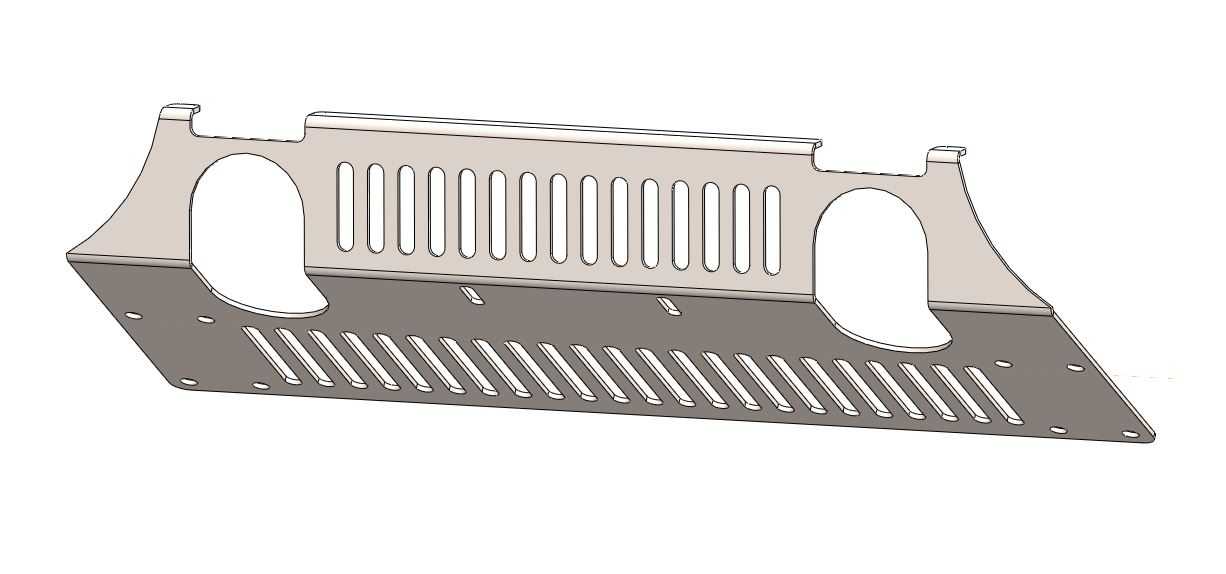

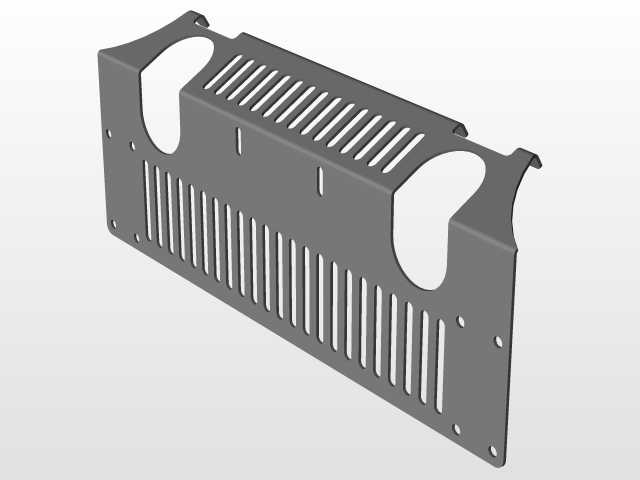

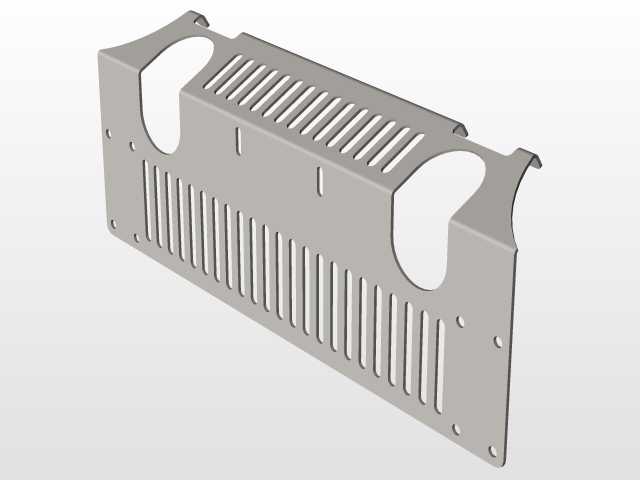

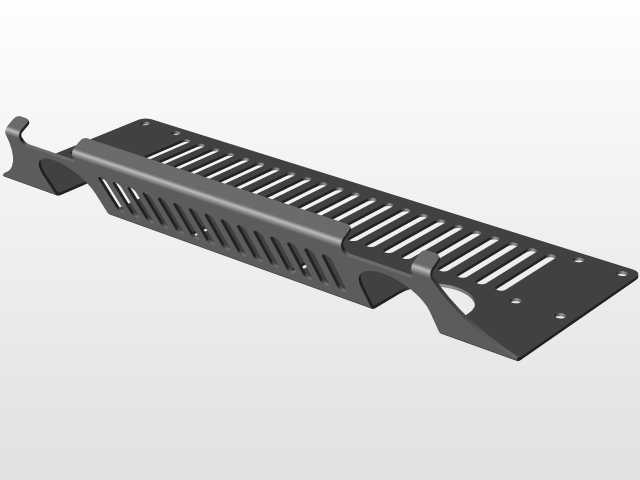

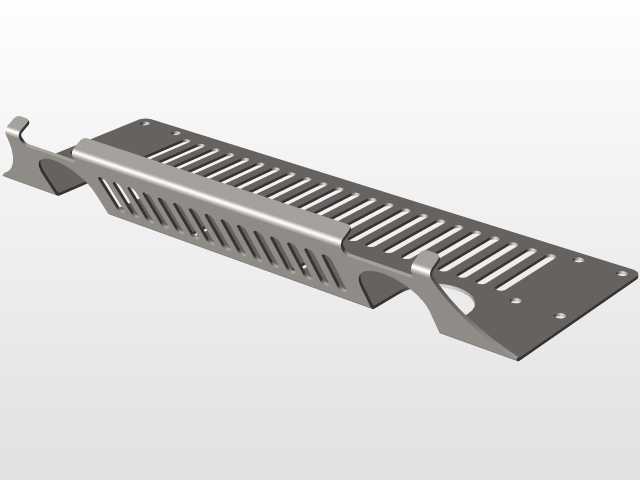

　　这款护板主要应用在丰田日野614车型的底盘发动机区域，属于底盘防护类结构件，日常行驶中承担着阻隔路面飞溅异物、托底剐蹭冲击的核心作用，避免路面碎石、凸起路面对发动机油底壳、下部管路以及附属连接件造成直接损伤，尤其适配重载商用车复杂的非铺装路面行驶场景，在矿区作业、城乡物流配送、工程短途转运这类路况条件波动大的使用场景下，能有效降低发动机下部构件的受损概率，减少不必要的停机维修时长。从结构设计来看，整体采用分层式冲压成型思路，上部区域设置两处大尺寸椭圆避让孔，对应发动机下部的突出部件安装位置，避免护板与发动机运转部件产生运动干涉，同时孔位边缘做了翻边强化处理，提升孔位周边的结构刚度，防止长期受路面气流冲击产生振颤异响。

　　护板表面排布多组长条型通风槽，上下两层通风槽错位布置，既可以引导行驶气流穿过护板表面带走发动机下部散发的热量，避免护板封闭导致发动机舱下部散热不畅，又能通过长条槽的压型结构提升板材整体的抗弯强度，相比光板结构，同等板材厚度下抗冲击变形能力提升40%以上。下部安装区域沿边缘均匀布置螺栓安装孔，孔位完全匹配车型底盘原有安装点位，不需要额外在底盘上打孔改装，安装时直接对齐原有螺栓位紧固即可，安装边界完全贴合底盘下部的轮廓曲线，边缘做了圆弧过渡处理，不会与周边的管线、车架梁产生剐蹭。板材选用冷轧钢板冲压成型，表面做了防锈电泳处理，适应底盘区域多泥水、多盐蚀的使用环境，整体结构在保证防护强度的前提下，通过开槽减重设计控制了整体重量，

　　不会给车辆增加过多的簧下质量负担。设计过程中重点考量了三个核心维度，首先是防护冗余度，针对商用车重载工况下底盘离地间隙更小的特点，护板中部做了内凹的加强筋结构，当发生托底剐蹭时，冲击力会先通过加强筋传导至周边安装点，避免局部受力直接击穿护板损伤发动机；其次是避让合理性，所有开孔位置都对应发动机下部的检修点位，日常更换机油滤芯、检查油底壳放油螺栓时，不需要完全拆除护板即可完成操作，降低日常维保的工作量；最后是气流组织合理性，通风槽的开设方向与车辆行驶方向保持一致，行驶中气流可以顺着槽体快速流过，不会在护板表面形成紊流产生额外的风阻，同时也能避免泥水在护板表面大量淤积。安装边界方面，护板整体轮廓完全贴合车架下部的安装面，

　　两侧的弯折边与车架纵梁下部的贴合面预留了3mm的装配间隙，避免车辆行驶过程中车架产生扭转变形时挤压护板产生异响，所有安装孔位都做了沉台处理，螺栓紧固后头部不会突出护板表面，减少行驶中螺栓被路面异物剐蹭松动的风险。从实际使用场景出发，这款护板的结构设计完全匹配日野614车型的底盘布局，没有多余的冗余结构，每一处开槽、每一个孔位都对应实际的功能需求，既没有过度设计增加不必要的成本，也没有因为简化结构损失防护性能，是商用车发动机下部防护结构的典型实用化设计方案，建模过程中完全还原了实际冲压件的折弯角度、翻边高度以及孔位精度，能够直接用于结构验证、改装适配以及相关教学演示场景。
