可调式圆钢弯曲成型V型夹具结构

　　在金属型材加工车间的圆钢备料工序里，这类V型弯曲块是小批量圆钢弯折作业里的核心工装部件，常配套手动压力机、小型液压机使用，区别于大批量生产用的专用弯管、弯圆钢辊压设备，这类V型块结构更灵活，不需要复杂的动力输入，靠配套压头的下压力就能完成不同直径圆钢的冷弯作业，适配维修车间、五金加工厂、钢结构预制点的零散加工需求，不需要针对单一规格圆钢开制专用模具，调整成本极低。

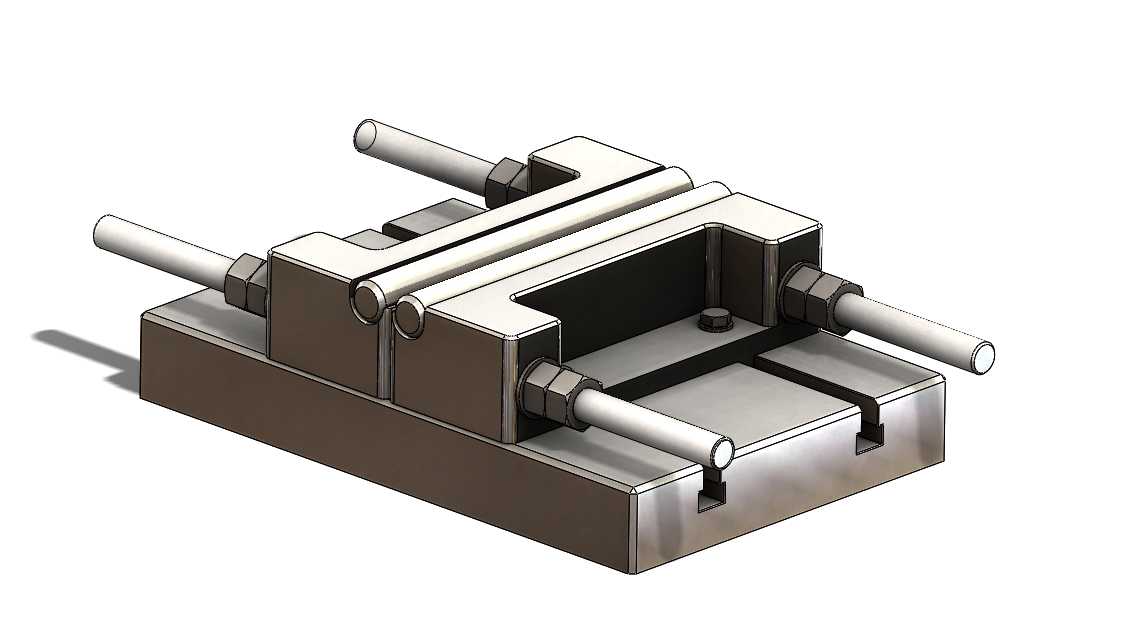

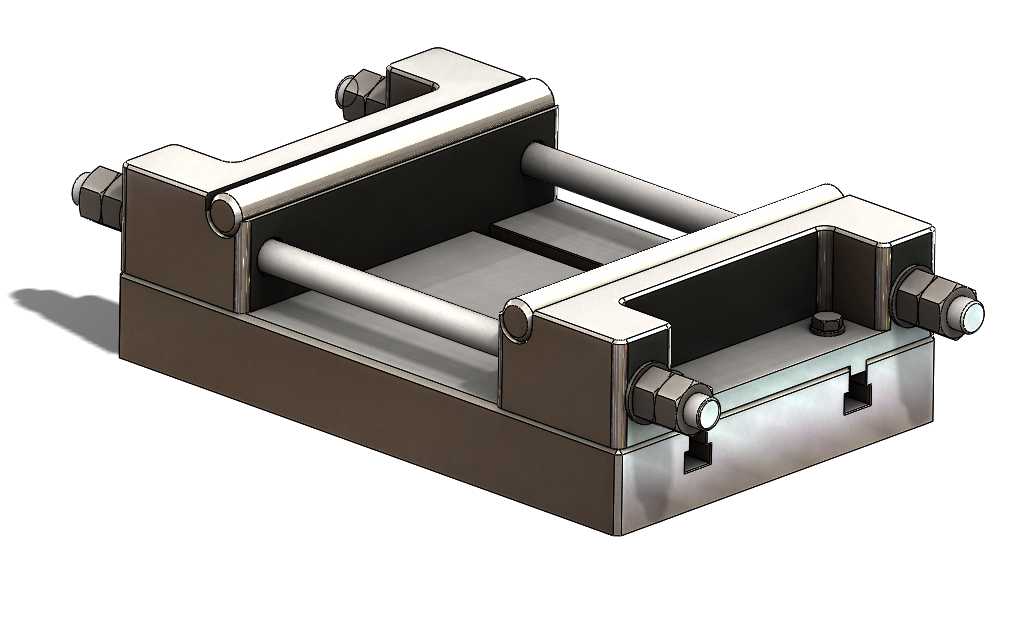

　　从结构功能来看，这套V型块采用分体式夹紧定位设计，底座为带T型槽的矩形铸铁基座，T型槽沿基座长度方向通长布置，两侧的V型定位块通过底部的凸台嵌入T型槽内，可沿槽方向滑动调整间距，适配不同弯曲半径的加工需求；两侧定位块上配置的四根横向调节螺杆，一端通过六角螺母与定位块侧壁连接，转动螺母即可推动定位块沿T型槽平移，调整到位后锁紧螺母即可固定定位块位置，不需要额外的螺栓打孔固定，调整效率高。V型定位块的工作面采用90度开口V型槽设计，槽口做了R2圆角过渡，避免弯曲作业时圆钢表面被槽口棱边压出划痕，同时V型槽的自定心特性可以自动适配直径在φ10-φ30区间的圆钢，装夹时不需要额外找正中心，圆钢放入槽内即可自动对齐弯曲受力中心线，减少装夹找正的辅助时间。

　　设计思路上，这套结构优先考虑了工装的通用性与耐用性，基座采用灰铸铁HT200材质，整体时效处理消除内应力，长期承受冲击载荷不会出现变形，T型槽的加工精度满足IT8级公差，保证两侧定位块滑动顺畅无卡滞，同时定位块的锁紧力足够承受弯曲时的侧向推力，不会出现偏移导致弯曲角度超差。四根调节螺杆采用45号钢调质处理，螺纹部分做了发黑防锈处理，与螺母配合的间隙控制在0.1mm以内，调整时无明显旷量，保证两侧定位块的对称度误差不超过0.05mm，避免弯曲时圆钢出现侧弯、扭曲的缺陷。V型块的工作面做了淬火处理，硬度达到HRC45-50，长期与圆钢摩擦、承受压应力不会出现凹陷、磨损，延长工装的使用寿命。

　　安装边界方面，基座的底部为平面设计，四个角位置预留了M12的螺栓安装孔，可以直接固定在压力机工作台面或者专用钳工工作台上，安装孔的孔距为200mm×120mm，适配多数小型压力机的工作台T型槽间距；整体结构的外形长度控制在280mm，宽度180mm，高度110mm，占用工作台面空间小，不需要大的安装作业空间，作业时圆钢从V型块的前后方向送入，弯曲压头从上方垂直下压，压头的工作面同样做了与圆钢匹配的圆弧槽，下压时与圆钢表面贴合，避免压伤圆钢表面。实际作业时，根据需要弯曲的圆钢直径、弯曲半径，先调整两侧V型块的间距，间距越大，相同压头行程下的弯曲半径越大，调整完成后锁紧两侧的调节螺母，将待弯曲的圆钢放入两侧V型槽内，确认圆钢的弯曲位置对准压头中心后，操作压力机缓慢下压，直到圆钢弯曲到需要的角度后泄压，取出成型的圆钢即可完成单次作业。

　　这类V型弯曲块相比传统的固定式弯曲模，不需要根据圆钢规格频繁更换模具，调整时间仅需2-3分钟，特别适合多规格、小批量的圆钢弯曲作业，比如钢结构支架的圆钢弯筋、五金件的圆钢拉手、设备防护栏的圆钢弯弧等场景，作业时不需要复杂的操作技能，普通钳工经过简单培训即可操作，弯曲后的圆钢角度一致性好，V型槽的定位精度可以保证弯曲段的圆度误差控制在0.2mm以内，不会出现圆钢被压扁的缺陷。结构上没有易损的复杂部件，日常维护仅需要定期在调节螺杆、T型槽配合面涂抹润滑脂，避免锈蚀导致调整卡滞，长期使用后如果V型槽工作面出现磨损，仅需要更换两侧的V型定位块即可，不需要更换整个基座，维护成本极低。在没有动力压力机的场景下，这套V型块也可以配套手动压床使用，依靠人力杠杆提供下压力，完成小直径圆钢的弯曲作业，适配野外维修、临时加工点的作业需求，不需要外接电源或者液压动力源，使用场景灵活。
