机加工可调式圆杆V形夹持定位座

项目分类:工装 发布时间:2021-12-10 ID:443366
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座
  • 机加工可调式圆杆V形夹持定位座

  在轴类、杆类零件的铣削、钻孔、磨削工序中,工件的定位精度直接决定最终加工尺寸的一致性,常规固定式V形块只能适配单一直径范围的工件,遇到多规格小批量的加工任务时,需要频繁更换不同规格的V形块,不仅增加工装准备的时间成本,反复拆装也会带来定位基准偏移的误差。这款可调V形夹持结构,正是针对这类多规格圆杆类工件的装夹需求设计,可覆盖一定直径区间的圆杆、可弯曲圆杆的定位装夹,无需更换整套工装就能完成不同规格工件的快速装夹定位。

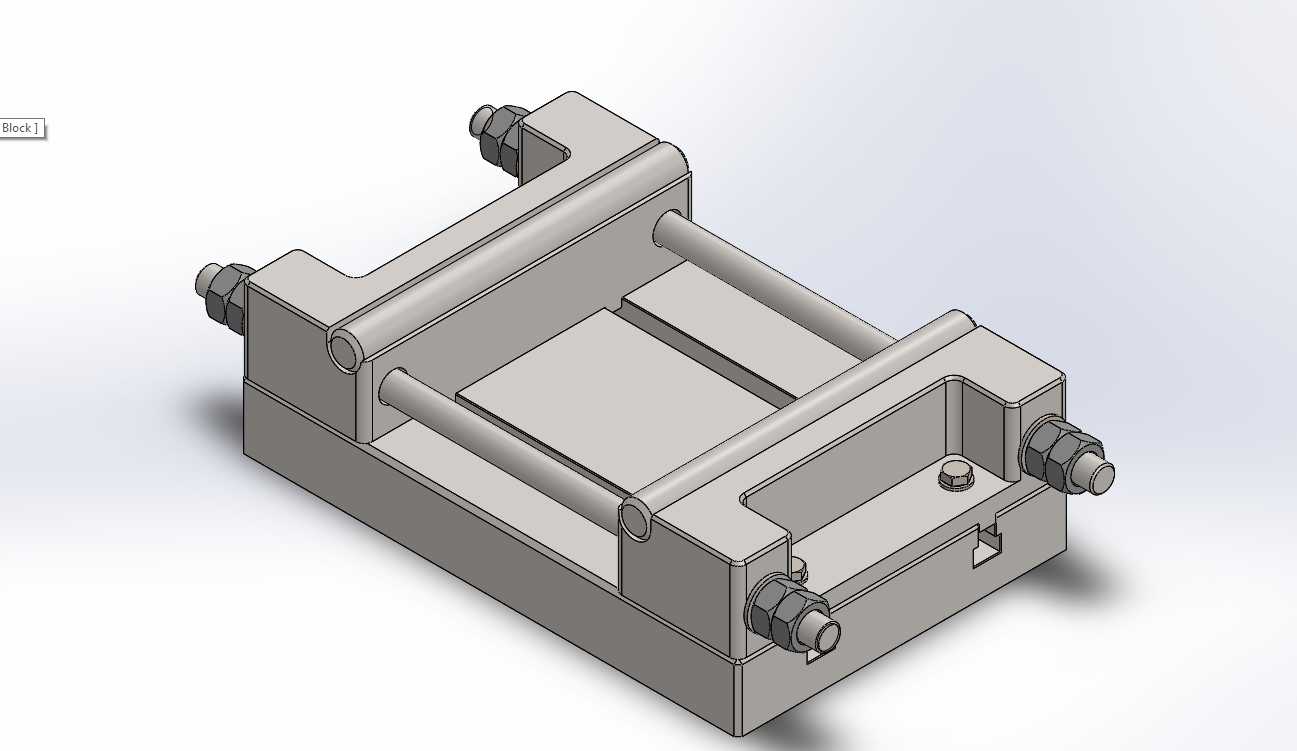

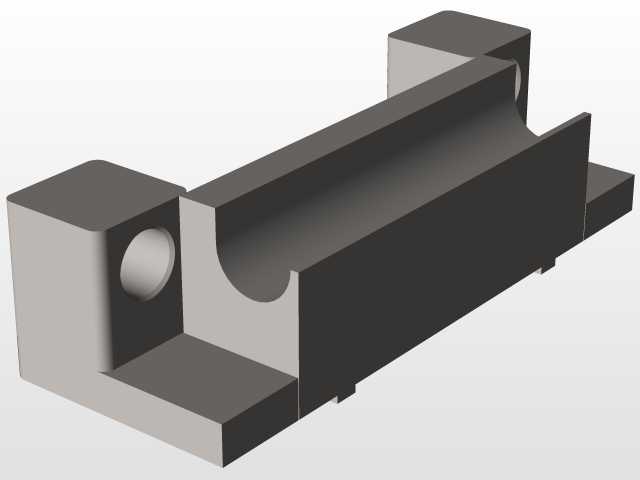

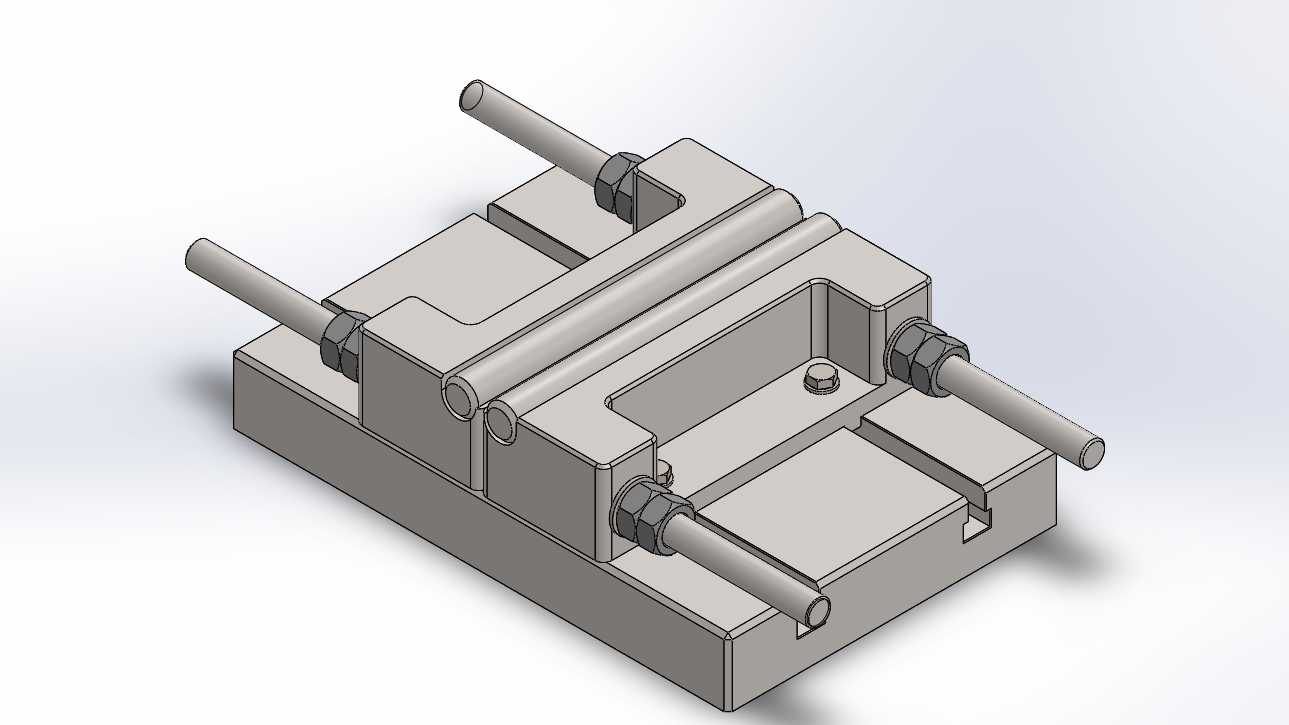

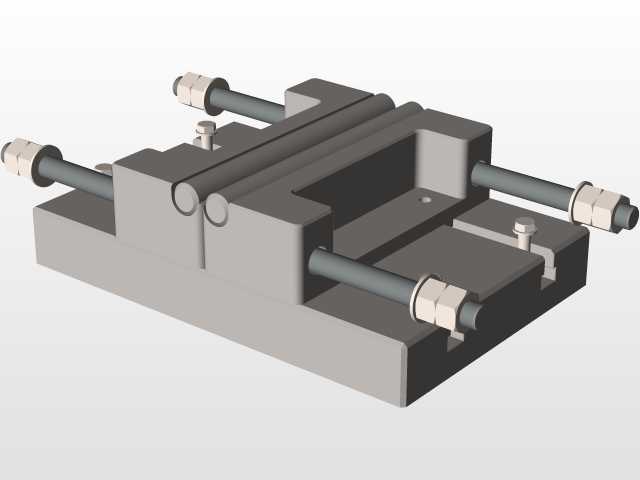

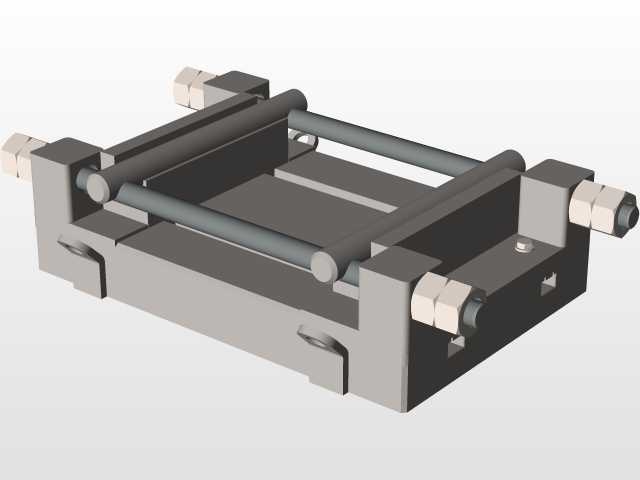

  从结构设计来看,整套夹持座采用分体式滑块布局,两侧的V形定位滑块安装在底部基座的平行导向槽内,通过两端的调节螺杆带动滑块沿导向方向同步或独立移动,实现V形夹持开口尺寸的连续调整,调节到位后通过螺杆端部的锁紧螺母完成位置固定,避免加工过程中受切削力影响出现滑块移位。导向杆采用平行双圆柱导杆结构,相比单导杆结构能更好限制滑块的转动自由度,保证两侧V形定位面始终保持对中状态,不会出现偏斜导致工件轴线偏移。底部基座设置有标准的安装槽与定位孔,可直接固定在机床工作台、铣床平口钳或者磨床磁性工作台面上,安装边界适配常规中小型机加工设备的工作台T型槽间距,不需要额外制作过渡连接板就能完成装夹固定。

  实际使用场景中,这类可调V形座既可以作为独立定位工装使用,配合压板完成长轴类零件的多点支撑定位,也可以成对组合使用,完成不同长度圆杆工件的两端支撑,适配轴类零件的键槽铣削、端面钻孔、外圆磨削等工序的装夹需求。针对可弯曲的细长圆杆工件,还可以通过调整两侧V形块的间距,配合中间辅助支撑结构,减小细长工件加工过程中的让刀变形,提升薄壁、细长杆类零件的加工精度。设计过程中特意将V形定位面的夹角设置为90度,这一角度是机加工定位中通用性最强的V形夹角,既能保证对不同直径圆杆的定心精度,也能提供足够的夹持支撑力,避免工件装夹过程中出现压伤或者夹持不稳的问题。

  在结构细节处理上,调节螺杆采用细牙螺纹设计,微调精度更高,操作人员可以根据工件直径的细微差异精准调整夹持开口的尺寸,避免粗牙螺纹调节间隙过大导致的定心误差。滑块与基座导向槽之间采用小间隙配合,既保证滑动调节的顺畅性,也能控制配合间隙在合理范围内,不会因为间隙过大导致定位精度下降。所有与工件接触的V形定位面都做了淬火硬化处理,表面硬度达到工装使用要求,长期使用不会因为工件装夹摩擦、切削力冲击出现凹坑、磨损,延长工装的使用寿命。基座底部做了平面度精加工处理,安装时能与工作台面完全贴合,避免基座倾斜带来的工件定位角度误差。

  不同于专用定制V形工装只能适配单一零件的加工需求,这款可调结构的V形座可以覆盖常规小直径到中等直径区间的圆杆类工件装夹,在多品种小批量的机加工车间、维修车间的配做加工场景中,能大幅减少专用工装的储备数量,降低工装制作成本,同时缩短工件装夹的辅助时间,提升设备的有效加工时长。针对需要频繁切换加工工件规格的柔性加工单元,这类可调定位工装也能更好适配快速换产的需求,不需要针对每一种规格的轴类零件单独设计制作定位工装,只需要调整两侧滑块的位置就能快速完成装夹切换,适配柔性生产的加工节奏。
