离心式通风机蜗壳风道结构设计

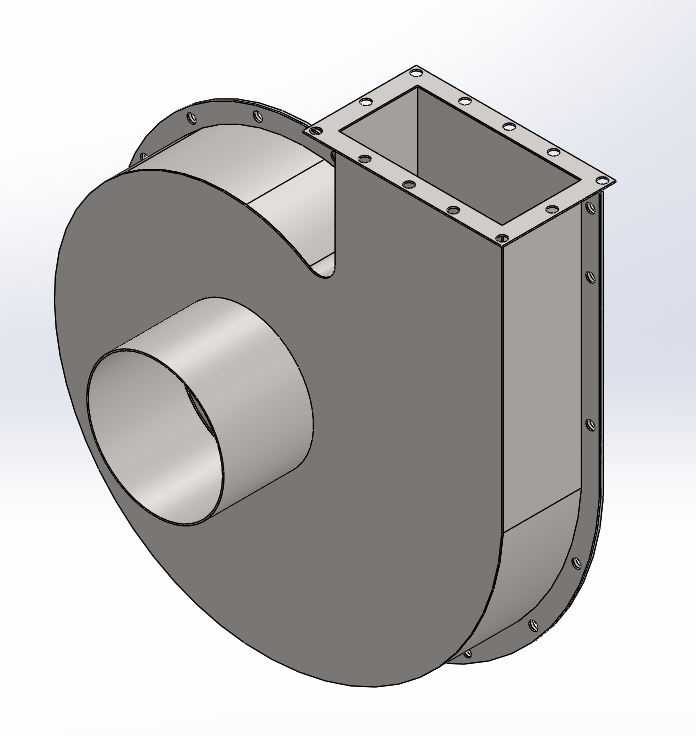

　　该结构为离心式通风设备的核心蜗壳风道部件，主要应用在工业厂房排风、除尘系统引风、生产设备局部排风、商用建筑通风换气等场景中，作为气流输送的承压壳体，承担着将叶轮甩出的高速气流有序汇集、导流、降速增压后输送至指定管路的作用，是离心通风设备决定风压、风量效率的关键结构件。从结构设计逻辑来看，整体采用阿基米德螺旋线作为蜗壳型线基础，型线曲率经过多轮迭代调整，能够最大程度减少气流在壳体内的湍流损耗，避免局部涡流产生的气动噪声与能量损失，让叶轮输出的动压能够高效转化为静压，提升整机的通风效率。部件的圆形接口为风机进风端，设计为标准圆筒形结构，可直接对接圆形进风管道或者集风器，接口边缘做了卷边强化处理，既能够提升接口处的结构刚度，

　　避免负压工况下出现壳体变形，也能方便安装时的密封垫贴合，减少接口处的漏风损失。部件上方的方形法兰接口为出风端，法兰面均匀布置了螺栓安装孔，孔位按照通用通风管道法兰标准排布，可直接匹配同规格的方形排风管道，法兰面加工有平整的密封面，安装时配合密封胶条即可实现可靠密封，避免带压气流泄漏。壳体整体采用钣金折弯拼接加焊接的工艺成型，侧壁与螺旋蜗板的连接位置布置了均匀的点焊固定点，外部沿螺旋轮廓设置了加强压筋，能够在不额外增加板材厚度的前提下提升壳体整体的抗变形能力，应对风机运行时内部的风压波动，避免长期运行出现焊缝开裂、壳体振颤的问题。安装边界方面，圆形进风口的同轴度公差控制在0.2mm以内，能够保证与叶轮、集风器的装配间隙均匀，

　　避免出现叶轮擦碰壳体的故障；方形出风口的法兰平面度公差控制在0.3mm/m以内，保证与对接管道连接时的密封性能；壳体背部的安装法兰面预留了与风机侧板、电机支架连接的螺栓孔位，孔位公差按照IT12级加工，能够适配常规离心风机的安装机架，不需要额外做孔位改装即可完成装配。在实际使用场景中，该结构可适配不同功率的离心叶轮，通过调整蜗壳宽度即可覆盖不同风量区间的通风需求，既可以用在独立的工业排风机上，也可以作为除尘设备、废气处理设备、物料气力输送系统的引风部件使用。结构设计时充分考虑了钣金加工的工艺性，所有折弯转角都预留了合理的折弯半径，避免折弯时出现板材开裂问题，焊缝位置都设计在气流非直接冲刷的区域，减少长期带尘气流对焊缝的磨损，

　　延长部件的使用寿命。壳体内部的流道全程做了顺滑过渡处理，进风口到蜗壳流道、蜗壳流道到出风口的位置都没有突兀的台阶或者锐角，能够减少气流经过时的阻力损失，同时降低气流高速冲刷壁面产生的再生噪声，提升设备运行时的NVH表现。对于结构设计从业者来说，该模型的蜗壳型线绘制方法、法兰孔位的标准化设计、钣金件的工艺性处理思路，都可以作为同类通风设备结构设计的参考，在进行离心风机、引风设备的壳体设计时，可以直接参考该结构的型线参数、安装接口尺寸，结合实际的风量风压需求做参数调整，能够大幅缩短前期结构设计的周期，减少流道仿真验证的迭代次数。
