BySprint纤维床配套锁扣接料箱体结构

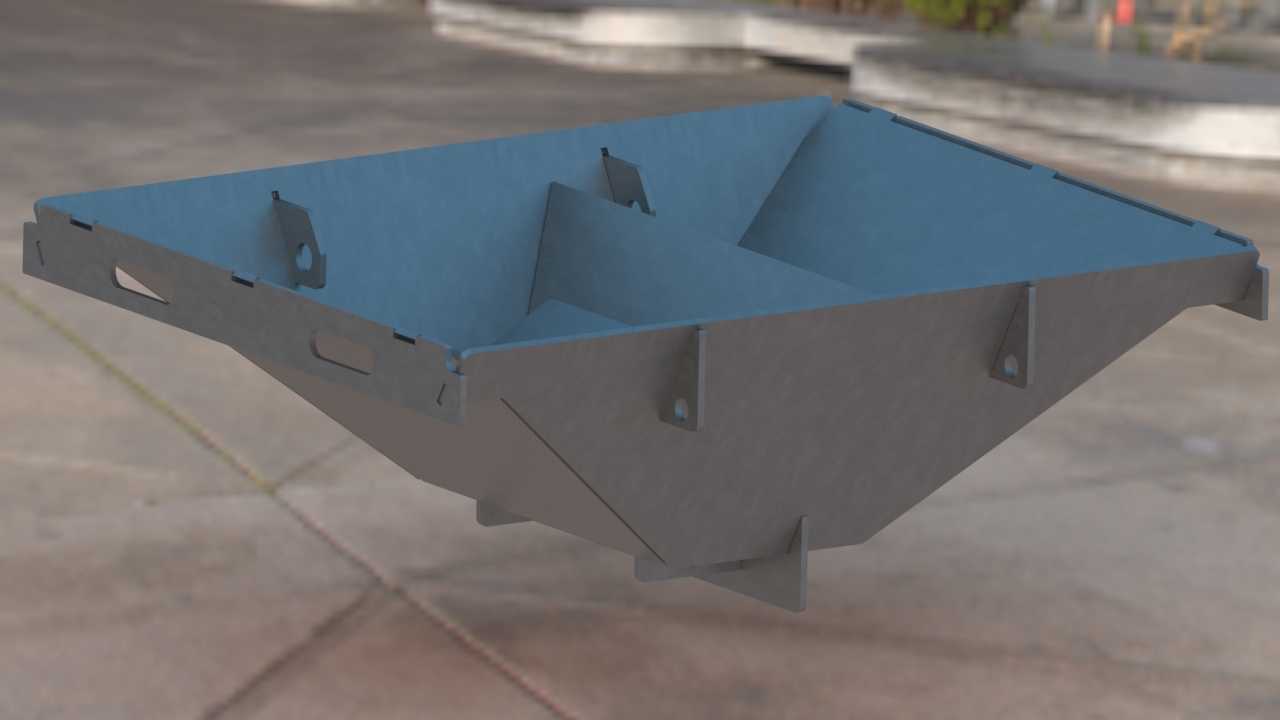

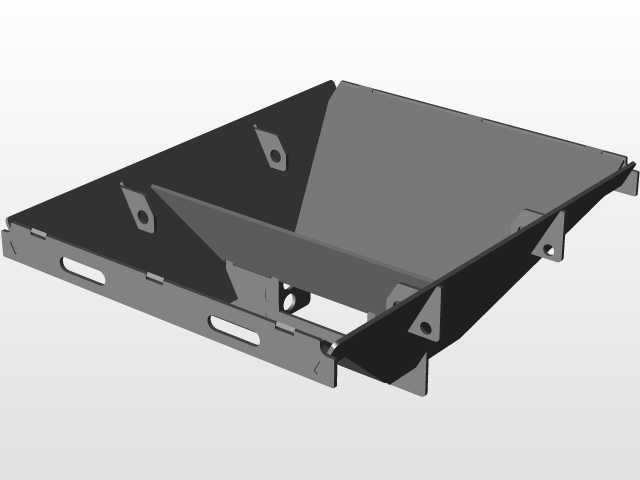

　　在钣金加工生产线的纤维切割工位，这类锁扣箱体是承接裁切后纤维料、实现工位间物料暂存与导流的核心配套构件，日常安装在BySprint系列纤维裁切设备的出料端下方，承接从工作台面滑落的裁切后纤维坯料，避免散料掉落到设备机架缝隙或车间地面，减少人工清理的频次，同时规整料流方向，让裁切后的物料能够顺着箱体的倾斜内壁滑落到指定的集料工位，适配连续化裁切作业的节拍需求。从结构设计来看，整个箱体采用上宽下窄的斗式构型，上部开口完全覆盖设备出料端的落料范围，边缘做了外翻的折边结构，折边上预留的锁扣安装位能够直接和设备出料端的机架卡扣对位，不需要额外焊接连接支架，安装时只需要对准卡位扣合即可，后期维护拆卸也不需要动用大量工装，单人即可完成拆装作业。

　　箱体的内壁做了连续的平滑过渡设计，没有突兀的直角凸起，能够避免纤维料在滑落过程中出现勾挂、堆积的问题，尤其是针对带细碎毛边的纤维裁切件，平滑内壁可以减少物料残留，降低不同批次物料混料的概率。箱体侧壁上设置的多组加强筋结构，是根据实际落料冲击载荷做的布局，在物料直接冲击的斜壁位置，加强筋的排布密度更高，能够承受连续落料带来的冲击，避免长期使用后侧壁出现变形凹陷，延长构件的使用寿命。侧壁上预留的镂空挂位，一方面可以作为箱体转运时的吊装着力点，方便车间内用轻型吊具完成箱体的移位调整，另一方面也可以作为辅助固定位，在需要对接外接导料槽时，通过这些挂位加装紧固件实现导料结构的快速连接，不需要在箱体上额外钻孔破坏原有结构。从安装边界来看，

　　箱体上部的开口尺寸完全匹配对应型号纤维床的出料口宽度，安装后和设备出料端的间隙控制在5mm以内，既不会因为间隙过小出现设备运行时的摩擦干涉，也不会因为间隙过大导致细碎纤维料从缝隙掉落。箱体的下部出料口尺寸适配常规的集料箱口径，滑落的物料能够直接落入下方集料容器，不需要额外增设导流板。设计过程中针对纤维物料的摩擦特性，对内壁的折弯角度做了反复校核，倾斜角度刚好大于纤维材料的自然休止角，确保物料能够依靠自重顺利滑落，不会在箱体内出现积料堵料的问题，同时角度也没有设置得过陡，避免物料滑落速度过快冲击下方集料容器造成物料飞溅。箱体的锁扣结构采用了快拆式的构型，日常清理箱体内部残留的纤维碎屑时，不需要完全拆下整个箱体，

　　只需要解开对应位置的锁扣就可以翻转箱体完成清渣作业，大幅降低日常维护的工作量。在实际生产线应用中，这类锁扣箱除了承接纤维裁切料之外，也可以适配同尺寸规格的其他轻型片状裁切物料的接料需求，只要物料的滑落特性和纤维料接近，都可以通过调整安装位实现配套使用，具备一定的工位适配通用性。整个构件的钣金折弯工艺性也做了充分考量，所有折弯边的圆角都匹配常规钣金折弯刀具的加工半径，不需要定制特殊刀具就可以完成加工，焊接位置都设置在箱体的外侧非接触面，避免内壁出现焊疤凸起影响物料滑落，焊接后的打磨工序也更易操作，能够有效控制加工成本。
