汽车发动机单拐曲轴结构设计方案

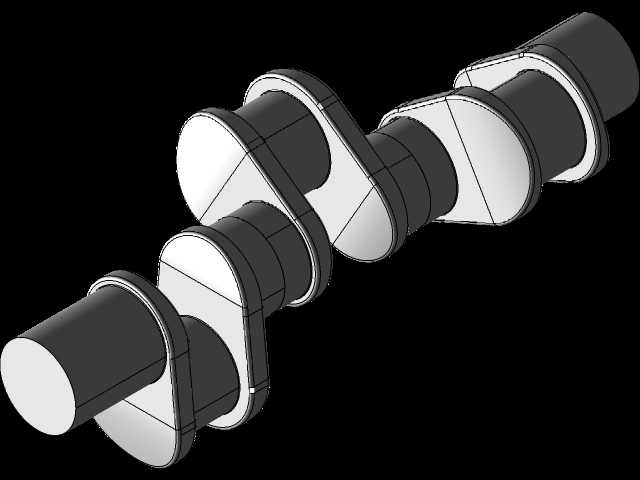

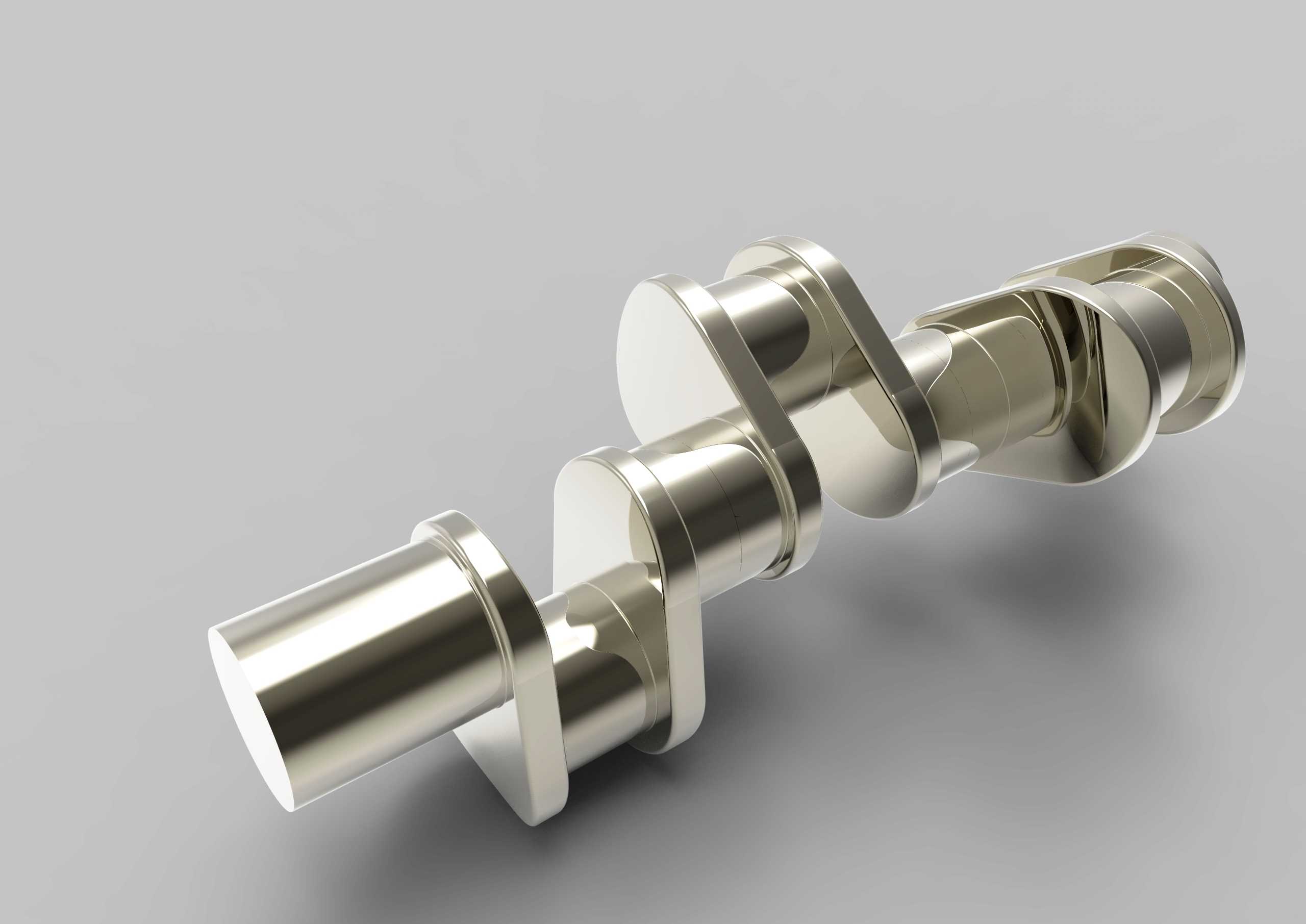

　　这款单拐曲轴结构，主要适配小排量单缸内燃机的动力输出场景，在通用动力机械、小型乘用车辅助动力单元、便携工程动力设备中都有对应的应用空间，核心作用是把活塞连杆组传递来的往复直线运动，转换为绕固定轴线的旋转扭矩，向外输出给后续传动系统，同时驱动内燃机自身的配气机构、冷却润滑系统等附属部件运转。从实际工况适配角度看，该曲轴的设计首先考虑了往复惯性力与旋转惯性力的平衡需求，单拐结构虽然整体构型简单，但曲柄销与主轴颈的偏心距直接决定了活塞的行程长度，建模过程中对两个轴段的同轴度、圆柱度公差预留了合理的工艺余量，避免后续加工阶段出现尺寸链超差的问题。结构细节上，主轴颈作为整个曲轴的旋转支撑基准，表面设计了连续的润滑油道开孔，

　　连通曲柄内部的斜向油孔，能够在设备运转时将压力润滑油输送到曲柄销与连杆大头瓦的配合面，保证高转速工况下摩擦副始终处于流体润滑状态，减少轴瓦的异常磨损。曲柄臂的过渡位置全部采用大圆角平滑过渡，没有尖锐的直角结构，从根源上降低应力集中系数，能够承受做功冲程瞬间传递来的冲击载荷，避免长期交变载荷作用下出现疲劳裂纹。安装边界方面，主轴颈的两端轴段分别预留了轴承安装位与密封件安装槽，前端轴段设计有键槽结构，用于安装正时齿轮、皮带轮等驱动附件，后端轴段设置了法兰连接面，用于固定飞轮组件，所有安装位的轴向定位台阶尺寸都符合通用内燃机的安装接口规范，不需要额外修改机体的轴承座孔位置就能完成适配。设计过程中没有采用多余的减重孔结构，

　　因为单拐曲轴本身的回转半径小，旋转惯量控制在合理区间，实心结构的曲柄臂反而能提升整体的结构刚度，减少高转速下的扭转变形量，保证配气相位的传动精度。从功能特性上看，该曲轴的曲柄销与主轴颈的表面粗糙度要求控制在合理区间，既能够满足油膜形成的条件，也不会过度提升加工成本，适合批量生产的工艺要求。在实际选型匹配时，只需要确认活塞行程与该曲轴的偏心距匹配，连杆大头的孔径与曲柄销直径适配，就可以直接完成装机适配，不需要额外做结构修改。另外，曲轴的轴向定位采用了止推片安装结构，在中间主轴颈的两侧预留了止推面，能够承受离合器分离、齿轮啮合时产生的轴向力，避免曲轴运转过程中出现轴向窜动，影响前端附件的传动稳定性。

　　整个模型的结构完全遵循内燃机曲轴的设计规范，所有的倒角、退刀槽、油孔位置都符合实际加工的工艺要求，没有出现无法落地的理想化结构，不管是用于结构教学演示，还是作为小型内燃机改型设计的基础参考结构，都能够直接复用对应的尺寸逻辑，减少前期方案设计阶段的重复建模工作量。
